Une intégration précise dans un espace réduit, avec une attention particulière au soufflage et à l’entretien futur

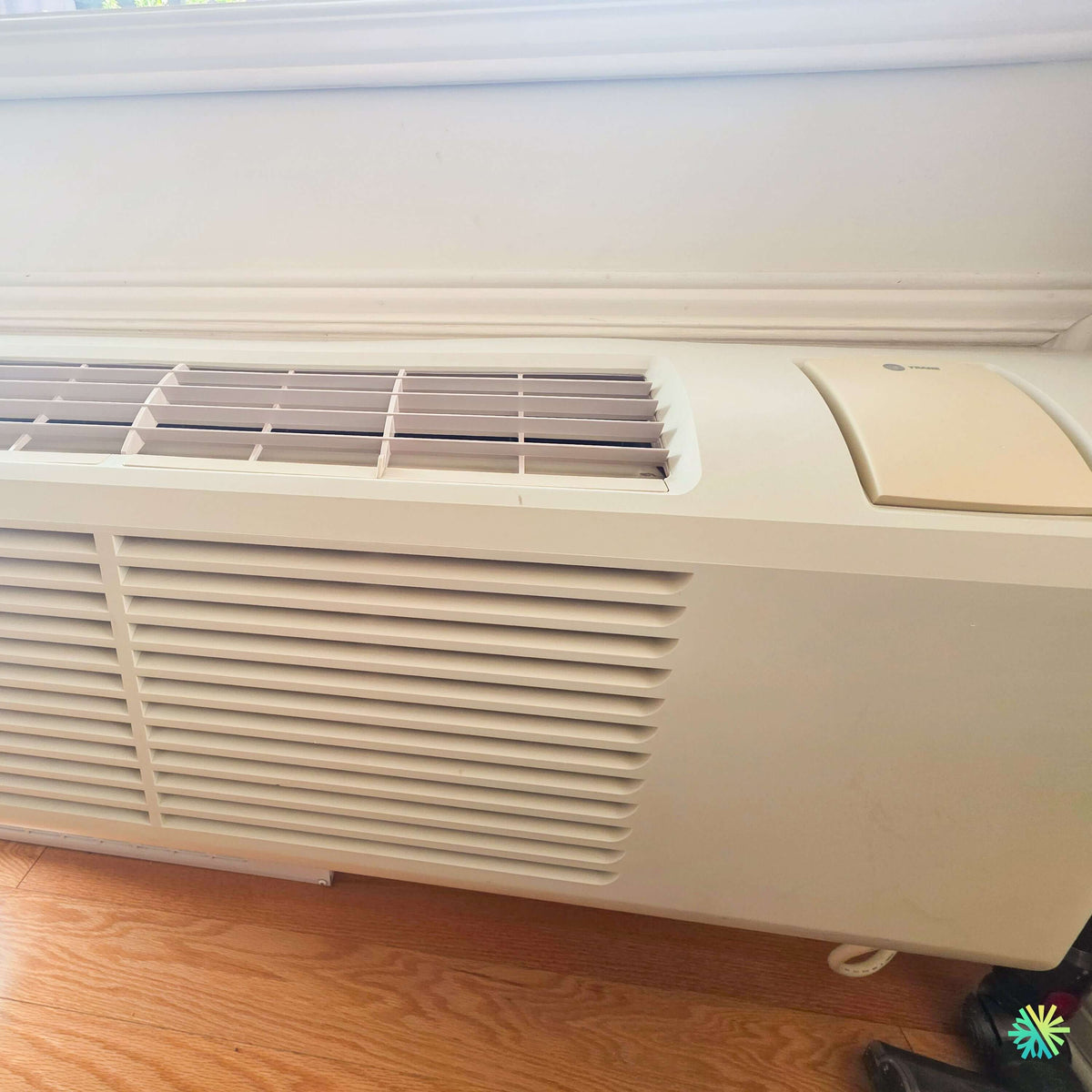

À Ange-Gardien, nous avons réalisé l’installation d’un PTAC TRANE PROSPACE dans une ouverture murale existante aménagée sous une fenêtre. La photo montre une configuration compacte : l’appareil est installé très près du plancher, sa sortie d’air supérieure se trouve immédiatement sous la moulure et le panneau de commande est protégé par un couvercle intégré sur le côté droit.
Ce type de chantier peut sembler simple puisque le PTAC occupe une ouverture déjà présente dans le mur. Pourtant, une installation fiable exige plusieurs vérifications techniques. Le nouvel appareil doit être compatible avec le manchon, correctement soutenu, alimenté par un circuit approprié et positionné de manière à conserver un débit d’air suffisant.
Dans ce projet, notre travail consistait aussi à protéger l’accessibilité du système. Le filtre, les commandes et la façade doivent pouvoir être retirés sans abîmer la finition autour de la fenêtre. Une installation trop serrée peut fonctionner au départ, mais devenir difficile à entretenir ou produire des vibrations après quelques cycles.
Le résultat obtenu à Ange-Gardien présente un PTAC TRANE PROSPACE bien intégré à l’environnement intérieur, sans meuble ni élément décoratif placé devant sa grande grille frontale.
Une solution autonome pour une pièce sans réseau de conduits
Le terme PTAC désigne un appareil terminal monobloc installé à travers un mur. Contrairement à un système central, il ne distribue pas l’air dans plusieurs pièces par des conduits. Il traite directement l’air de l’espace dans lequel il est installé.
Le châssis regroupe généralement :
- le compresseur;
- le serpentin intérieur;
- le serpentin extérieur;
- les ventilateurs;
- le système de commande;
- les composantes de drainage;
- le dispositif de chauffage prévu par le modèle.
Selon la version exacte du TRANE PROSPACE, le chauffage peut être assuré par une thermopompe, une résistance électrique ou une combinaison de technologies. Le numéro de modèle complet doit être consulté pour confirmer la configuration installée.
Un PTAC est souvent retenu dans les appartements, hôtels, résidences, bureaux, chambres et bâtiments multilogements parce qu’il permet un contrôle local de la température. Chaque occupant peut ajuster sa pièce sans nécessairement modifier le confort dans le reste du bâtiment.
Pourquoi l’ouverture sous la fenêtre convenait à ce projet
L’ouverture murale était située directement sous la fenêtre. Cet emplacement présente plusieurs avantages lorsqu’il est correctement aménagé.
La fenêtre constitue habituellement une zone sensible sur le plan thermique. En été, elle peut laisser entrer une quantité importante de chaleur solaire. En hiver, elle peut contribuer aux pertes thermiques et créer une sensation de paroi froide. Installer le système sous cette zone permet d’intercepter une partie de ces variations.
Toutefois, la proximité du rebord impose aussi des contraintes :
- le soufflage supérieur ne doit pas être bloqué;
- l’air ne doit pas être projeté uniquement contre la vitre;
- la façade doit rester amovible;
- la moulure ne doit pas transmettre les vibrations;
- la fenêtre doit conserver son fonctionnement normal;
- aucune condensation ne doit être favorisée par une mauvaise circulation.
Nous avons donc examiné le dégagement réel au-dessus du PTAC avant de finaliser son positionnement.
Une sortie d’air placée très près de la moulure
La grille de soufflage se trouve sur le dessus de l’appareil. Sur la photo, elle arrive presque immédiatement sous la finition blanche du mur et de la fenêtre.
Cette distance réduite exige une installation très précise. Si le châssis était placé légèrement plus haut ou incliné incorrectement, la trajectoire de l’air pourrait être partiellement bloquée. Le débit traversant la grille deviendrait plus turbulent, ce qui pourrait augmenter le bruit et réduire la portée du soufflage dans la pièce.
Nous vérifions notamment :
- la liberté de mouvement des ailettes;
- l’absence de contact entre la grille et la moulure;
- la direction du jet d’air;
- l’accessibilité pour le nettoyage;
- la possibilité d’ouvrir le panneau de commande;
- l’absence de matériaux qui pourraient se déformer sous l’effet de la chaleur.
Cette attention est importante en climatisation comme en chauffage. Un air froid mal distribué peut rester concentré près de l’appareil. Un air chaud dirigé trop près de la fenêtre peut fausser la température ressentie autour de la sonde.
Une reprise d’air frontale particulièrement exposée à la poussière
Le TRANE PROSPACE aspire l’air par la grande grille située sur la façade. Comme l’appareil est installé près du plancher, cette prise d’air peut recueillir plus rapidement la poussière, les fibres textiles, les cheveux et les poils d’animaux.
La position basse ne constitue pas un défaut du PTAC; elle fait partie de sa conception. Elle implique toutefois une discipline d’entretien plus régulière.
Nous recommandons de ne jamais placer directement devant la façade :
- un canapé;
- un lit;
- un fauteuil;
- une commode;
- des boîtes;
- un panier à linge;
- un rideau épais;
- un tapis remontant contre l’appareil.
Une façade obstruée réduit le volume d’air traité. Le système peut alors prendre plus de temps pour atteindre la température demandée, fonctionner plus bruyamment et consommer davantage d’électricité.
Un panneau de commande protégé par un couvercle
Le couvercle visible dans la partie supérieure droite protège les commandes du TRANE PROSPACE. Cette conception permet de conserver une apparence uniforme tout en réduisant les ajustements involontaires.
Dans un logement locatif, une chambre ou un établissement où plusieurs personnes utilisent l’appareil, ce détail peut être particulièrement pratique. Il protège les boutons contre la poussière et évite qu’un objet posé à proximité modifie accidentellement les réglages.
Selon la configuration, les commandes peuvent offrir :
- un réglage de température;
- un mode de climatisation;
- un mode de ventilation;
- un mode de chauffage;
- différentes vitesses de ventilateur;
- une commande locale ou reliée à un thermostat.
La présence d’un mode donné ne doit toutefois jamais être supposée uniquement à partir du boîtier. Nous nous référons toujours à la plaque signalétique et à la documentation du modèle précis.
La plaque signalétique demeure la référence technique
Les appareils d’une même gamme peuvent partager une façade identique tout en possédant des capacités différentes. Le nombre de BTU, la tension, la puissance de chauffage et le type de réfrigérant ne peuvent pas être déterminés avec certitude à partir d’une photo extérieure.
Avant la mise en service, nous confirmons notamment :
- le modèle complet;
- le numéro de série;
- la capacité de climatisation en BTU/h;
- la capacité de chauffage;
- la tension d’alimentation;
- l’intensité nominale;
- la protection électrique maximale;
- le type de réfrigérant;
- la puissance de la résistance électrique;
- les certifications de rendement.
Cette méthode évite d’utiliser un circuit inadéquat ou de remplacer un ancien PTAC par un appareil qui ne correspond pas aux besoins de la pièce.
Le dimensionnement ne dépend pas uniquement de la superficie
Choisir un PTAC selon une formule rapide basée seulement sur les pieds carrés peut mener à un résultat décevant. La charge réelle dépend du bâtiment et de l’usage de la pièce.
À Ange-Gardien, la présence d’une fenêtre immédiatement au-dessus de l’appareil faisait partie des éléments importants à considérer. Nous évaluons généralement :
- la superficie du local;
- la hauteur du plafond;
- la surface vitrée;
- l’orientation de la fenêtre;
- l’exposition solaire;
- le type de vitrage;
- l’isolation du mur;
- les infiltrations d’air;
- le nombre d’occupants;
- les appareils électriques;
- l’usage de la pièce;
- l’étage du bâtiment.
Un PTAC sous-dimensionné peut fonctionner presque sans interruption lors des journées les plus chaudes. Un modèle surdimensionné peut effectuer des cycles très courts, refroidir rapidement sans retirer suffisamment d’humidité et créer des écarts de température inconfortables.
Le manchon mural : une vérification incontournable avant le remplacement
Le manchon est la structure métallique qui traverse le mur et reçoit le châssis du PTAC. Il supporte l’appareil et organise les échanges d’air avec l’extérieur.
Lors d’un remplacement, nous vérifions s’il est réellement compatible avec le nouveau TRANE PROSPACE. Un châssis qui semble entrer dans l’ouverture n’est pas automatiquement adapté au manchon existant.
Notre inspection porte notamment sur :
- la largeur et la hauteur intérieures;
- la profondeur;
- l’état du métal;
- la présence de corrosion;
- la solidité des ancrages;
- la pente;
- la qualité des joints;
- l’état des coins;
- la compatibilité avec la grille extérieure.
Un manchon déformé peut serrer le châssis et créer une pression sur le boîtier. Cette contrainte peut entraîner des vibrations, du frottement ou des difficultés lors du retrait futur de l’appareil.
L’importance de la pente et du drainage
Un PTAC retire de l’humidité de l’air pendant la climatisation. Cette eau doit être gérée selon la conception du fabricant.
Le manchon doit être positionné de manière à favoriser le drainage prévu. Une pente inadéquate peut conduire à une accumulation d’eau, à des bruits d’éclaboussement ou à une infiltration vers l’intérieur.
Lors de notre intervention, nous nous assurons que :
- l’appareil repose correctement dans le manchon;
- les passages de drainage sont libres;
- aucun scellant ne bloque les ouvertures fonctionnelles;
- l’eau ne peut pas retourner vers la pièce;
- le pourtour du manchon demeure étanche.
Le drainage d’un PTAC ne doit pas être modifié au hasard. Certains appareils utilisent une partie de l’eau de condensat pour améliorer l’échange thermique extérieur. Toute modification doit donc respecter les instructions du fabricant.
La grille extérieure influence directement le rendement
La section extérieure du TRANE PROSPACE doit aspirer et rejeter de l’air à travers une grille adaptée. Cette composante n’est pas seulement décorative.
La géométrie de la grille contribue à séparer l’air entrant de l’air chaud rejeté. Une grille incompatible peut favoriser la recirculation de cet air chaud vers le condenseur.
Les conséquences peuvent comprendre :
- une capacité de climatisation réduite;
- une augmentation du temps de fonctionnement;
- une hausse du niveau sonore;
- des arrêts sur protection;
- une consommation supérieure;
- une usure accélérée du compresseur.
Nous vérifions également que l’extérieur ne soit pas bloqué par des feuilles, de la végétation, une structure ou une accumulation de neige.
Une mise en service complète pour confirmer le fonctionnement réel du PTAC
Les contrôles réalisés après l’installation
Une installation CVAC ne se termine pas lorsque le châssis est inséré dans le mur. Nous devons confirmer que le système fonctionne correctement dans la pièce et dans ses conditions d’installation réelles.
Notre mise en service comprend généralement :
- la vérification de l’alimentation électrique;
- l’inspection du cordon ou du raccordement;
- la confirmation de la mise à la terre;
- le contrôle de la stabilité du manchon;
- la vérification de la façade;
- l’essai du panneau de commande;
- le test des vitesses de ventilation;
- l’essai du mode de climatisation;
- l’essai du mode de chauffage disponible;
- l’observation du démarrage du compresseur;
- la vérification du drainage;
- l’écoute des vibrations;
- le contrôle du débit extérieur;
- la remise en place du filtre et des panneaux.
Nous laissons fonctionner l’appareil suffisamment longtemps pour observer son comportement après la phase initiale de démarrage. Certaines vibrations apparaissent seulement lorsque le compresseur fonctionne depuis quelques minutes.
Le niveau sonore d’un PTAC
Un PTAC contient son compresseur dans le même châssis que l’unité intérieure. Son bruit est donc plus directement perceptible que celui d’une thermopompe murale dont le condenseur se trouve à l’extérieur.
Cela ne signifie pas que tous les bruits doivent être acceptés. Nous portons une attention particulière aux sons suivants :
- cliquetis métallique;
- vibration du panneau de commande;
- frottement du ventilateur;
- bourdonnement électrique inhabituel;
- résonance dans le mur;
- bruit qui cesse lorsqu’on appuie sur la façade;
- cycles de démarrage très rapprochés.
La proximité de la moulure visible sur la photo rendait cette vérification particulièrement importante. Le boîtier ne doit pas transmettre ses vibrations directement à la finition de la fenêtre.
Étanchéifier le pourtour sans bloquer le fonctionnement
Le manchon traverse toute l’épaisseur du mur. Les joints entre le bâtiment et le manchon doivent empêcher l’air extérieur et l’eau de contourner l’installation.
Une étanchéité déficiente peut provoquer :
- une sensation de courant d’air;
- des pertes de chaleur;
- de la condensation;
- une entrée de pluie;
- une détérioration du mur;
- des infiltrations d’insectes;
- des odeurs extérieures.
Il faut cependant distinguer les ouvertures à sceller des passages nécessaires au drainage et à la ventilation du système. Un excès de mousse ou de scellant placé au mauvais endroit peut causer autant de problèmes qu’un joint insuffisant.
L’entretien du filtre, une tâche simple qui protège l’appareil
Le filtre doit être inspecté régulièrement, surtout lorsque le PTAC est utilisé quotidiennement. Une vérification mensuelle constitue une bonne pratique générale durant les périodes de forte utilisation.
Un filtre très sale peut entraîner :
- une diminution du débit;
- une hausse de la consommation;
- un refroidissement insuffisant;
- un givrage du serpentin;
- une mauvaise déshumidification;
- une accumulation de poussière interne;
- des odeurs;
- un fonctionnement plus bruyant.
Dans un logement avec des animaux, des travaux ou une quantité importante de poussière, l’inspection doit être plus fréquente.
Les autres éléments d’un entretien CVAC approprié
Un entretien CVAC périodique peut aussi comprendre :
- le nettoyage du serpentin intérieur;
- l’inspection de la roue du ventilateur;
- le contrôle du bac de condensat;
- la vérification des passages de drainage;
- le resserrement des connexions accessibles;
- l’inspection de la grille extérieure;
- le contrôle des joints du manchon;
- l’essai des modes de fonctionnement;
- la vérification du thermostat;
- l’écoute du compresseur et des moteurs.
Un appareil installé près du plancher peut accumuler rapidement des fibres et de la poussière. L’entretien permet de maintenir le débit d’air et de réduire la charge sur le ventilateur.
Les erreurs pratiques à éviter après l’installation
Déposer des objets sur le dessus
La sortie d’air se trouve sur la partie supérieure. Un livre, une boîte ou un tissu peut bloquer une section importante de la grille.
Installer un meuble trop près de la façade
La reprise d’air doit rester libre sur toute sa largeur.
Utiliser une rallonge électrique
Le TRANE PROSPACE doit être raccordé selon les exigences de sa plaque signalétique, sans adaptation improvisée.
Laisser des rideaux couvrir l’appareil
Un rideau peut bloquer la reprise, rediriger le soufflage et perturber la lecture de température.
Ignorer les traces d’eau
Une tache, une humidité au plancher ou une odeur persistante peut indiquer un problème de drainage ou d’étanchéité.
Nettoyer l’intérieur sans couper l’alimentation
L’alimentation doit être interrompue avant toute intervention nécessitant l’ouverture des panneaux.
Modifier le manchon sans vérifier la compatibilité
Une transformation artisanale peut compromettre la circulation d’air extérieur et le drainage.
Subventions et efficacité énergétique
L’admissibilité d’un PTAC à une aide financière dépend du modèle exact, de ses performances certifiées et des règles du programme au moment de l’installation.
La marque TRANE et le nom PROSPACE ne suffisent pas à confirmer l’admissibilité. Il faut vérifier :
- le numéro de modèle complet;
- la catégorie d’appareil reconnue;
- le rendement certifié;
- la capacité de chauffage;
- le type de bâtiment;
- la date d’achat;
- les exigences documentaires.
Les programmes destinés aux thermopompes murales pour climat froid n’incluent pas automatiquement les PTAC. Nous recommandons donc de confirmer les critères avant l’achat et de conserver la facture, la fiche technique, les photos de la plaque signalétique et le numéro de série.
Pourquoi choisir un PTAC plutôt qu’une thermopompe murale
Le PTAC et la thermopompe murale répondent à des contraintes différentes.
Le PTAC peut être avantageux lorsque :
- une ouverture murale existe déjà;
- une unité extérieure distincte n’est pas souhaitée;
- chaque pièce doit être contrôlée individuellement;
- l’installation de conduits est impossible;
- le remplacement doit demeurer concentré dans un seul emplacement;
- l’accès frontal simplifie la maintenance.
Une thermopompe murale peut cependant offrir un fonctionnement intérieur plus silencieux et, selon le modèle, de meilleures performances à basse température. Le choix dépend donc de l’architecture, des restrictions de façade, du circuit électrique et des attentes de l’occupant.
L’expertise AirGreen appliquée à une installation compacte à Ange-Gardien
Cette installation d’un PTAC TRANE PROSPACE à Ange-Gardien illustre notre manière d’aborder les remplacements dans des ouvertures serrées. Nous ne regardons pas seulement les dimensions extérieures du châssis. Nous analysons le manchon, la grille extérieure, la pente, le drainage, l’électricité, la sortie d’air et l’accès futur au filtre.
La faible distance entre la grille supérieure et la moulure représentait ici un point central. Le positionnement devait permettre au soufflage de circuler sans obstruction tout en évitant les contacts susceptibles de transmettre du bruit au mur.
La même rigueur guide nos projets de PTAC, thermopompes, climatiseurs muraux et systèmes centraux à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Une installation durable repose sur la compatibilité entre l’équipement et le bâtiment, puis sur une mise en service qui confirme le fonctionnement réel.
Le TRANE PROSPACE installé à Ange-Gardien conserve une façade dégagée, un panneau de commande accessible et une intégration compacte sous la fenêtre. Ce résultat permet à l’appareil d’assurer le traitement de l’air de la pièce sans compromettre l’entretien ni l’utilisation normale de l’espace.
