Installation d’une fournaise électrique ELIOS Central-Elios compatible au R-454B à Otterburn Park, en Montérégie

Une intégration centrale réalisée dans un espace mécanique particulièrement étroit

À Otterburn Park, nous avons réalisé l’installation d’une fournaise électrique ELIOS Central-Elios compatible avec une thermopompe au réfrigérant R-454B dans un sous-sol où l’espace disponible imposait une planification précise. La photographie prise pendant les travaux montre clairement la principale difficulté du projet : la nouvelle unité intérieure devait être insérée entre un conduit existant de grandes dimensions et une cloison de bois, dans un passage mécanique déjà occupé par plusieurs installations.

Dans ce contexte, il ne suffisait pas de choisir une fournaise correspondant à la capacité de chauffage de la résidence. Nous devions aussi vérifier la largeur du caisson, la hauteur disponible sous les conduits, l’accès aux panneaux de service, la position des raccordements frigorifiques et la possibilité de modifier le réseau de ventilation sans créer de restriction excessive.

Le système installé fait partie de la gamme Central-Elios, conçue pour fonctionner avec une thermopompe centrale à technologie Inverter. La composante visible sur la photo est l’unité intérieure du système : elle contient le ventilateur central, le serpentin associé à la thermopompe et, selon la configuration retenue, les éléments électriques servant au chauffage d’appoint.

Une installation qui devait respecter quelques centimètres de dégagement

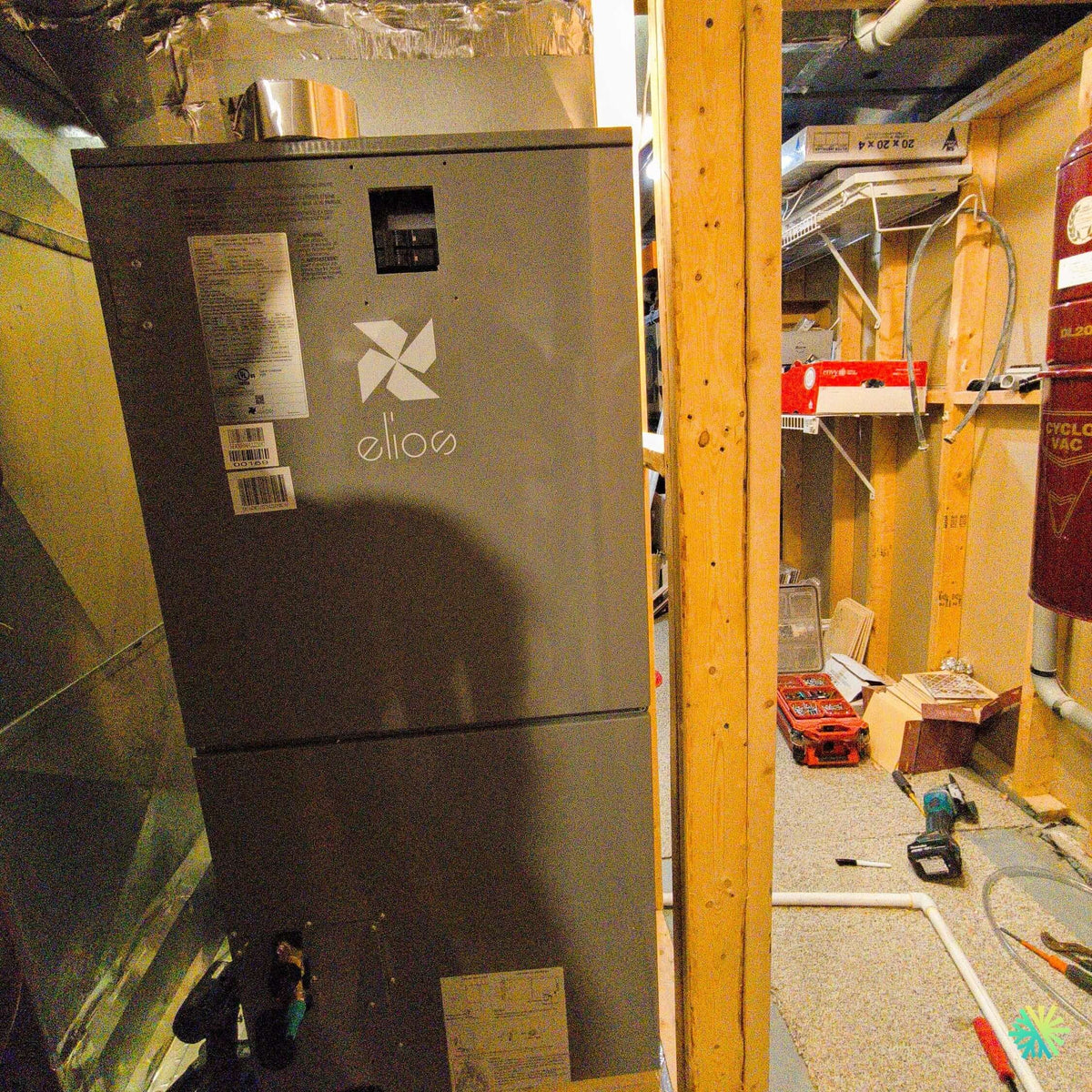

L’unité ELIOS est positionnée verticalement dans une zone très étroite. À gauche, le réseau de conduits occupe presque toute la profondeur disponible. À droite, la structure de bois délimite un passage vers une autre partie du sous-sol.

Cette situation oblige à considérer plusieurs contraintes simultanément :

• la largeur réelle de la fournaise;
• la profondeur nécessaire au raccordement des conduits;
• l’ouverture des panneaux avant;
• la position du drain de condensation;
• l’accès aux raccords frigorifiques;
• le cheminement du câblage électrique;
• le remplacement futur du filtre;
• la possibilité de retirer le moteur ou le serpentin lors d’une réparation.

Une installation peut sembler parfaitement ajustée le jour du chantier, tout en devenant très problématique quelques années plus tard si un panneau ne peut plus être retiré. Nous avons donc accordé une attention particulière à l’orientation du caisson et à l’espace laissé devant les zones de service.

Pourquoi le format de l’unité intérieure était déterminant

La gamme Central-Elios est offerte dans plusieurs capacités, et les dimensions du caisson intérieur varient selon le modèle. La documentation technique indique notamment :

• 24 000 BTU : 17,52 po de largeur, 21,02 po de profondeur et 45 po de hauteur;
• 30 000 et 36 000 BTU : 21,02 po de largeur, 21,02 po de profondeur et 49,02 po de hauteur;
• 48 000 et 60 000 BTU : 24,49 po de largeur, 21,02 po de profondeur et 52,99 po de hauteur.

Ces différences deviennent très importantes dans un local comme celui-ci. Une variation de quelques pouces peut déterminer si l’appareil peut être installé sans déplacer une cloison, reconstruire une grande section de conduits ou condamner l’accès aux composantes.

La plaque signalétique visible sur la photographie ne permet pas de lire avec certitude le modèle exact. Nous ne pouvons donc pas confirmer la capacité installée uniquement à partir de l’image. Le modèle précis doit être vérifié sur la facture, le dossier technique ou l’étiquette de l’appareil.

Une fournaise électrique intégrée à une thermopompe centrale

Dans le langage courant, plusieurs propriétaires utilisent l’expression fournaise électrique pour désigner l’unité centrale qui distribue l’air chaud et froid dans la maison. Techniquement, cette composante peut également être appelée ventilo-convecteur ou unité de traitement d’air.

Son rôle ne se limite pas au chauffage électrique. Elle participe à l’ensemble du fonctionnement du système :

1. elle aspire l’air de la résidence par les conduits de retour;
2. elle fait passer cet air à travers le filtre;
3. elle le dirige vers le serpentin intérieur;
4. elle le réchauffe ou le refroidit selon le mode demandé;
5. elle redistribue l’air traité dans les pièces;
6. elle active les éléments électriques d’appoint lorsque nécessaire.

La thermopompe centrale demeure généralement la principale source de chauffage lorsque les conditions le permettent. Les éléments électriques servent à compléter la capacité durant les périodes très froides, pendant certaines séquences de dégivrage ou en mode de chauffage d’urgence.

Le R-454B : un réfrigérant, et non le numéro de la fournaise

La mention R-454B correspond au réfrigérant utilisé dans le circuit de la thermopompe. Ce fluide circule entre l’unité extérieure et le serpentin installé dans l’unité intérieure.

Il est important de distinguer :

• la marque : ELIOS;
• la gamme : Central-Elios;
• le modèle de l’unité intérieure;
• le modèle de l’unité extérieure;
• la capacité en BTU;
• la puissance de l’élément électrique;
• le réfrigérant : R-454B.

Cette distinction devient essentielle lorsqu’il faut commander une pièce, enregistrer une garantie, vérifier l’admissibilité à une aide financière ou préparer un futur entretien.

Un système conçu pour les conditions climatiques du Québec

La gamme Central-Elios est présentée comme un système central pour climat froid. Selon la documentation du fabricant, elle peut fonctionner en chauffage jusqu’à -30 °C. La brochure indique aussi qu’elle maintient entre 69 % et 76 % de sa capacité nominale à -30 °C, selon la capacité sélectionnée.

Pour une résidence à Otterburn Park, cette caractéristique est pertinente, mais elle doit être interprétée correctement. Le fait qu’une thermopompe continue de fonctionner à très basse température ne signifie pas nécessairement qu’elle couvrira seule la totalité des pertes de chaleur du bâtiment.

Le rendement réel dépend de plusieurs facteurs :

• le niveau d’isolation;
• l’étanchéité de la maison;
• la superficie;
• le nombre d’étages;
• la quantité de fenêtres;
• l’exposition au vent;
• la température intérieure désirée;
• la capacité de la thermopompe à basse température;
• la puissance du chauffage électrique d’appoint.

C’est pourquoi le dimensionnement doit être réalisé pour le bâtiment, et non seulement à partir d’une règle approximative basée sur la superficie.

La technologie Inverter et la stabilité de la température

La thermopompe Central-Elios utilise un compresseur Inverter. Contrairement à un système traditionnel qui fonctionne principalement à pleine capacité ou à l’arrêt, un compresseur à vitesse variable peut moduler sa puissance.

Cette modulation apporte plusieurs avantages lorsqu’elle est bien configurée :

• des cycles plus longs;
• moins de variations brusques de température;
• une consommation mieux adaptée aux besoins réels;
• un fonctionnement généralement plus discret;
• une meilleure stabilité du confort;
• moins de démarrages répétés.

Cependant, la technologie Inverter ne peut pas compenser un réseau de conduits inadéquat. Si le retour d’air est trop petit ou si la transition au-dessus de l’unité crée une restriction, le système ne pourra pas déplacer le volume d’air nécessaire.

Une intégration au réseau de conduits existant

La photographie montre un grand conduit métallique adjacent à la fournaise. Lors de ce type de remplacement, nous devons décider quelles sections peuvent être conservées et lesquelles doivent être modifiées.

Le défi consiste à raccorder le nouveau caisson sans réduire la surface de passage de l’air. Une transition trop courte ou trop abrupte peut produire des turbulences et augmenter la pression statique.

Une bonne adaptation doit notamment :

• maintenir une section de passage suffisante;
• éviter les angles très fermés;
• limiter les fuites d’air;
• résister aux vibrations;
• permettre l’accès aux panneaux;
• soutenir correctement le poids des conduits;
• s’intégrer aux dimensions du nouvel appareil.

Le réseau existant représente souvent une partie importante de l’installation. Même la meilleure thermopompe centrale ne donnera pas le résultat attendu si l’air ne circule pas correctement.

La pression statique : un facteur souvent ignoré

La pression statique correspond à la résistance que le ventilateur doit vaincre pour déplacer l’air dans le système. Elle peut augmenter lorsque :

• le filtre est trop restrictif;
• les conduits sont sous-dimensionnés;
• plusieurs registres sont fermés;
• le retour d’air est insuffisant;
• une transition est mal conçue;
• le serpentin est encrassé;
• un conduit flexible est écrasé.

Une pression excessive peut provoquer du bruit, réduire le débit d’air et augmenter l’effort demandé au moteur.

Dans un projet comme celui d’Otterburn Park, la proximité des conduits et des structures rend cette vérification particulièrement importante. L’installation physique de la fournaise n’est que la première étape; la mise en service doit confirmer que l’ensemble du réseau fonctionne correctement.

Le chauffage électrique d’appoint doit être dimensionné avec précision

La documentation Central-Elios mentionne la disponibilité de serpentins électriques d’appoint allant de 3 à 25 kW.

Le choix de la puissance ne doit pas être arbitraire. Un élément plus grand peut offrir davantage de capacité de secours, mais il exige aussi :

• un circuit électrique plus important;
• des conducteurs adaptés;
• une protection appropriée;
• une capacité suffisante dans le panneau principal;
• une coordination avec les autres charges de la maison.

Une puissance excessive peut entraîner des travaux électriques inutiles. Une puissance insuffisante peut laisser la résidence sans réserve adéquate durant les périodes les plus froides.

Nous analysons donc la perte de chaleur, la capacité de la thermopompe et la disponibilité électrique avant de déterminer le chauffage d’appoint.

Un drainage fiable pour la climatisation estivale

En été, le serpentin intérieur refroidit l’air et retire une partie de son humidité. L’eau produite doit s’écouler dans un drain de condensation.

Dans un espace étroit, le parcours du drain doit être planifié pour ne pas bloquer les panneaux de service. Il doit également conserver une pente continue et demeurer accessible pour le nettoyage.

Les erreurs les plus fréquentes comprennent :

• une pente inversée;
• un drain trop petit;
• l’absence de point de nettoyage;
• un raccord non étanche;
• un tuyau placé devant un panneau;
• un siphon inadéquat;
• un écoulement vers une zone non appropriée.

Une fuite de condensat peut endommager le plancher, la structure de bois ou les matériaux entreposés autour de l’appareil.

Une détection de fuite intégrée pour le R-454B

Le système Central-Elios comporte un capteur destiné à surveiller une éventuelle fuite de réfrigérant. Selon la documentation, ce dispositif peut arrêter le compresseur, maintenir la circulation d’air et générer une alerte de service.

Cette fonction ajoute une mesure de sécurité, mais elle ne remplace pas la qualité de l’installation. Les techniciens doivent toujours :

• utiliser des outils compatibles;
• réaliser des raccords propres;
• effectuer un test de pression;
• vérifier l’étanchéité;
• effectuer un tirage au vide adéquat;
• respecter la longueur des conduites;
• confirmer la charge de réfrigérant;
• suivre les exigences du fabricant.

Le R-454B fait partie des réfrigérants de nouvelle génération et demande des procédures adaptées à ses caractéristiques.

Les rendements annoncés pour la gamme Central-Elios

Selon le tableau technique, les modèles Central-Elios offrent des capacités de 24 000 à 60 000 BTU. Leur efficacité saisonnière en climatisation varie selon la capacité, avec une valeur pouvant atteindre 18,3 TRÉS2. Le CPSC2 atteint jusqu’à 8,6 pour certains modèles.

La gamme est également identifiée comme conforme à :

• ENERGY STAR 6.1;
• ENERGY STAR climat froid.

Ces certifications peuvent être pertinentes lors de l’évaluation de certaines aides financières. L’admissibilité réelle dépend toutefois du jumelage exact des unités, du numéro de référence applicable, du programme en vigueur et des conditions propres au bâtiment.

Il ne suffit donc pas que le nom de la gamme apparaisse sur une brochure. Le modèle intérieur et le modèle extérieur doivent former une combinaison officiellement reconnue.

Le thermostat et la logique de commande

Le fabricant présente deux options de commande compatibles, dont un thermostat à écran tactile et un contrôleur avec fil, tous deux pouvant offrir des fonctions Wi-Fi selon la configuration.

Le thermostat doit gérer correctement :

• la demande de chauffage;
• la demande de climatisation;
• la ventilation;
• le chauffage électrique d’appoint;
• le mode d’urgence;
• les séquences de dégivrage;
• les paramètres de température;
• les délais de fonctionnement.

Une mauvaise configuration peut provoquer l’utilisation trop fréquente des éléments électriques ou empêcher le système de moduler comme prévu.

Les erreurs à éviter dans une pièce mécanique étroite

Installer l’appareil sans vérifier l’accès au filtre

Le remplacement du filtre est une opération régulière. Si une cloison ou un conduit bloque son accès, l’entretien sera négligé.

Placer des fils devant les panneaux

Les connexions doivent être regroupées et fixées pour permettre le retrait des panneaux sans devoir couper ou déplacer le câblage.

Compresser le drain contre la structure

Le drain doit conserver une pente naturelle et demeurer accessible.

Réduire excessivement la transition de conduits

Une transition trop petite peut limiter le débit d’air et augmenter le bruit.

Négliger le dégagement latéral

Même lorsque l’unité semble entrer dans l’espace, certains composants peuvent nécessiter un accès latéral selon le modèle.

Choisir la capacité uniquement selon l’ancien appareil

Un ancien système peut avoir été surdimensionné ou mal adapté. Le remplacement doit reposer sur les besoins actuels du bâtiment.

Ce que le propriétaire doit surveiller après la mise en service

Une fois le système en fonction, le propriétaire devrait vérifier régulièrement :

• l’état du filtre;
• la présence d’eau près de l’appareil;
• les bruits inhabituels;
• les variations de température entre les pièces;
• la fréquence d’utilisation du chauffage d’appoint;
• les messages affichés au thermostat;
• les vibrations dans les conduits;
• les déclenchements de disjoncteur.

Le filtre doit être remplacé selon son type et les conditions de la résidence. Une maison avec des animaux, des rénovations ou beaucoup de poussière peut nécessiter des vérifications plus fréquentes.

Les grilles de retour doivent rester libres. Bloquer une grande grille avec un meuble peut réduire considérablement le débit d’air et nuire à l’ensemble du système.

Une installation ELIOS organisée autour des contraintes réelles d’Otterburn Park

Cette installation de fournaise électrique ELIOS Central-Elios compatible R-454B à Otterburn Park illustre un aspect essentiel du travail en CVAC : l’équipement doit être adapté au bâtiment, et non l’inverse.

Dans ce sous-sol, l’unité intérieure devait prendre place dans un corridor mécanique très limité, entre un réseau de conduits existant et une structure de bois. Chaque pouce comptait. Nous avons dû tenir compte du format du caisson, de l’accès aux panneaux, du drainage, des raccordements frigorifiques et de la circulation future autour de l’appareil.

La technologie de la thermopompe, son rendement à basse température et son efficacité énergétique sont importants. Toutefois, le confort quotidien dépend aussi de détails moins visibles : la pression statique, le scellement des conduits, la puissance des éléments électriques, le réglage du ventilateur et la configuration du thermostat.

Chez AirGreen, nous appliquons cette même rigueur à nos projets de fournaise électrique, de thermopompe centrale, de chauffage et de climatisation à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Une installation bien planifiée facilite non seulement le fonctionnement immédiat du système, mais aussi son entretien pendant toute sa durée de vie.
