Installation d’une fournaise électrique ELIOS compatible R-454B à Mont-Saint-Hilaire, sur la Rive-Sud de Montréal

Une intégration centrale réalisée dans un espace mécanique étroit, avec adaptation des conduits et préparation complète du système

À Mont-Saint-Hilaire, nous avons réalisé l’installation d’une fournaise électrique ELIOS intégrée à un système central utilisant le réfrigérant R-454B. Le projet demandait beaucoup plus que le simple remplacement d’un appareil de chauffage : il fallait intégrer le nouvel équipement à la distribution d’air existante, adapter les transitions de conduits, préparer le drainage de condensation, raccorder les composantes électriques et coordonner le fonctionnement de la fournaise avec la thermopompe extérieure.

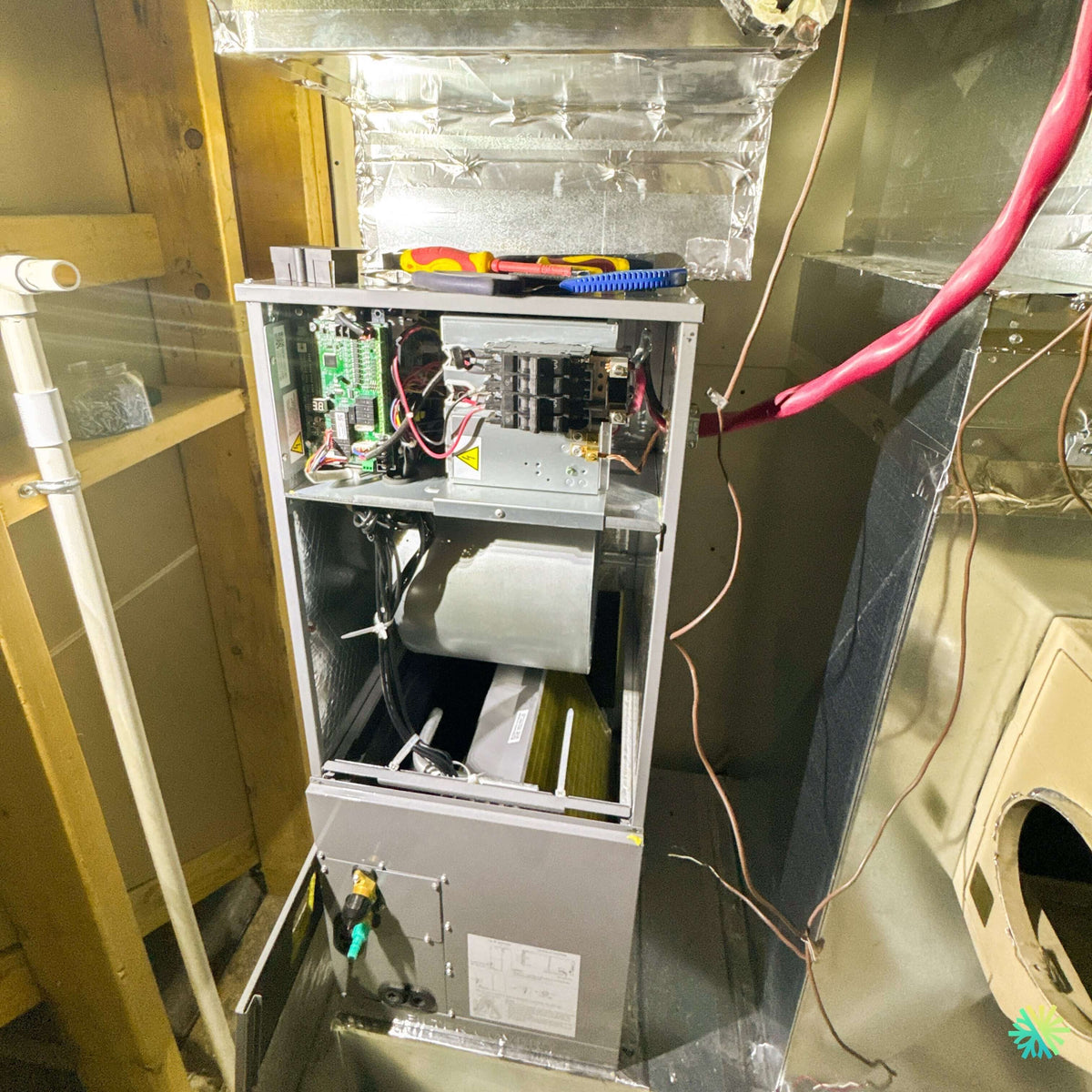

La photographie prise pendant les travaux montre l’appareil intérieur alors que son panneau de service est encore retiré. Cette étape permet à nos techniciens d’accéder à la carte électronique, aux protections électriques, au moteur du ventilateur et aux différents branchements nécessaires à la mise en service.

L’image révèle également une contrainte fréquente dans les maisons de la Rive-Sud : la salle mécanique offre peu d’espace de dégagement. La fournaise est installée entre une structure en bois et un réseau de conduits métalliques déjà présent. Chaque raccord doit donc être planifié avec précision pour maintenir un accès raisonnable aux composantes, éviter les restrictions d’air et permettre un futur entretien CVAC.

Le résultat recherché était clair : créer un ensemble central capable de fournir une distribution uniforme du chauffage et de la climatisation dans la résidence, tout en conservant une installation propre, sécuritaire et adaptée aux conditions réelles du bâtiment.

Une fournaise électrique qui joue plusieurs rôles dans le système central

Dans une installation avec thermopompe centrale, la fournaise électrique ne sert pas uniquement à produire de la chaleur à l’aide d’éléments électriques. Elle constitue également le cœur de la circulation d’air de la maison.

L’appareil intérieur regroupe plusieurs fonctions importantes :

• il fait circuler l’air dans les conduits;
• il distribue la chaleur produite par la thermopompe;
• il distribue l’air climatisé durant l’été;
• il peut activer un chauffage électrique auxiliaire lorsque nécessaire;
• il reçoit les commandes du thermostat;
• il gère différentes séquences de fonctionnement;
• il protège certaines composantes au moyen de contrôles et de dispositifs électriques.

Le grand ventilateur cylindrique visible au centre de l’appareil est le ventilateur centrifuge. Son rôle consiste à aspirer l’air de retour, à le faire passer à travers le filtre et l’échangeur intérieur, puis à pousser l’air traité dans le réseau de conduits.

La vitesse du ventilateur doit être réglée selon la capacité du système, la pression statique du réseau et le débit requis. Un ventilateur mal configuré peut entraîner plusieurs problèmes :

• bruit excessif aux grilles;
• débit d’air insuffisant;
• faible rendement de la thermopompe;
• cycles inconfortables;
• formation de glace sur l’échangeur en climatisation;
• température de soufflage inadéquate en chauffage;
• consommation électrique plus élevée.

Chez AirGreen, nous ne nous limitons donc pas à mettre l’appareil sous tension. Nous vérifions comment la fournaise réagit avec le réseau existant et nous ajustons sa configuration lorsque la conception du système le permet.

Ce que l’intérieur de l’appareil nous montre

Le panneau frontal retiré permet d’observer plusieurs composantes essentielles de cette fournaise électrique ELIOS.

Dans la partie supérieure gauche, la carte de commande électronique gère les signaux provenant du thermostat et coordonne les différents modes. Elle communique avec le moteur du ventilateur, les relais, les protections et, selon la configuration, l’unité extérieure.

Dans la partie supérieure centrale, les modules et dispositifs de coupure associés au chauffage électrique sont accessibles pour les raccordements et les vérifications. Les éléments électriques d’une fournaise centrale peuvent demander une alimentation importante. Le dimensionnement des conducteurs, des disjoncteurs et des protections doit donc respecter la plaque signalétique de l’équipement ainsi que les exigences électriques applicables.

La partie centrale contient le ventilateur. Sa position facilite l’accès au moteur et à la roue de ventilation pendant les opérations de service. Sous le ventilateur, on distingue le compartiment inférieur et une partie de la structure interne de l’appareil.

Les panneaux ouverts visibles sur l’image ne correspondent pas à la condition finale de l’installation. Ils sont retirés temporairement pour permettre :

1. le raccordement des fils de puissance;
2. le branchement des contrôles à basse tension;
3. la vérification des bornes;
4. la configuration du ventilateur;
5. l’inspection visuelle des composantes;
6. les mesures électriques;
7. la validation des séquences de démarrage.

Une fois les essais terminés, les panneaux doivent être replacés correctement. Leur présence ne sert pas uniquement à protéger les fils. Ils participent aussi à l’étanchéité du cabinet et au maintien du trajet d’air prévu par le fabricant.

L’adaptation au réseau de conduits existant

Le raccordement d’une nouvelle fournaise à des conduits déjà en place demande une analyse attentive. Sur cette installation de Mont-Saint-Hilaire, le réseau comprend plusieurs sections métalliques et des transitions fabriquées pour relier l’appareil au système de distribution existant.

Les surfaces recouvertes de ruban d’aluminium permettent de sceller les joints entre les sections de conduits. Un réseau mal étanchéisé peut perdre une partie de l’air chauffé ou climatisé avant même qu’il atteigne les pièces.

Ces pertes peuvent se produire dans :

• les joints entre les conduits;
• les transitions;
• les panneaux d’accès;
• les raccordements autour de l’appareil;
• les conduits de retour;
• les passages dans les espaces non conditionnés.

Une fuite sur le côté alimentation gaspille de l’air déjà traité. Une fuite sur le retour peut aspirer de la poussière, de l’humidité ou de l’air provenant d’un local mécanique. Dans les deux cas, le rendement et la qualité de l’air peuvent être affectés.

Nous portons aussi une attention particulière à la forme des transitions. Une pièce de tôle trop brusque ou trop restrictive peut créer de la turbulence, augmenter la pression statique et rendre le système bruyant. Une transition correctement fabriquée aide le ventilateur à distribuer l’air plus efficacement.

Un chantier réalisé dans un espace mécanique contraignant

L’accès autour de la fournaise est limité par la charpente, les conduits et les autres installations mécaniques. Ce type de configuration exige une planification plus rigoureuse qu’une installation réalisée dans un grand sous-sol ouvert.

Nos techniciens doivent pouvoir :

• introduire l’équipement dans la salle mécanique;
• le positionner sans endommager les conduits;
• conserver l’espace nécessaire pour retirer les panneaux;
• accéder aux raccordements électriques;
• installer le drain de condensation;
• acheminer la tuyauterie frigorifique;
• effectuer les essais;
• maintenir un passage suffisant pour les interventions futures.

Le choix de l’orientation de la fournaise est donc important. Une porte de service placée contre un mur ou un conduit peut rendre certaines réparations très difficiles. Nous cherchons toujours à concilier les dimensions de la pièce, la configuration des conduits et les exigences d’accès du fabricant.

Dans ce projet, l’appareil a été positionné de manière verticale. Cette configuration convenait à la structure existante et permettait le raccordement aux conduits situés au-dessus et sur le côté.

Le réfrigérant R-454B et son rôle dans l’installation

Le R-454B est le réfrigérant utilisé dans le circuit de thermopompe associé à cette installation centrale. Il circule entre l’unité extérieure et l’échangeur intérieur afin de transporter la chaleur.

Il est important de distinguer les fonctions des deux appareils :

• la thermopompe extérieure contient notamment le compresseur et l’échangeur extérieur;
• la section intérieure contient l’échangeur frigorifique;
• la fournaise électrique assure la circulation de l’air et le chauffage auxiliaire;
• les conduites de cuivre relient le circuit intérieur au circuit extérieur.

Le R-454B appartient à la catégorie des réfrigérants A2L. Son utilisation nécessite des pratiques adaptées, des outils compatibles et une attention particulière lors du raccordement et de la mise en service.

Nos interventions tiennent notamment compte :

• de la compatibilité des équipements;
• de la ventilation de la zone de travail;
• de l’étanchéité des raccords frigorifiques;
• de l’utilisation d’outils adaptés;
• de la mise sous vide complète du circuit;
• du contrôle de la charge de réfrigérant;
• de l’absence de sources d’allumage inappropriées;
• des instructions propres au fabricant.

La mention R-454B ne permet toutefois pas, à elle seule, de déterminer la capacité exacte du système, son rendement saisonnier ou son admissibilité à une aide financière. Ces renseignements doivent être confirmés à partir des numéros de modèle complets de l’unité intérieure et de l’unité extérieure, ainsi que de la combinaison certifiée correspondante.

Le drainage de condensation : un détail qui ne doit jamais être improvisé

La tuyauterie en PVC visible à gauche de l’appareil fait partie des travaux de drainage ou de la préparation mécanique autour du système. En mode climatisation, l’échangeur intérieur devient froid et retire de l’humidité de l’air. Cette humidité se transforme en eau dans le bac de récupération.

L’eau doit ensuite être évacuée de manière contrôlée. Un drain mal conçu peut provoquer :

• un débordement;
• de l’eau autour de la fournaise;
• des dommages au plancher ou aux murs;
• une odeur d’humidité;
• la formation de moisissure;
• l’arrêt du système par un dispositif de sécurité;
• une corrosion prématurée du cabinet.

La pente du drain, la qualité des raccords et l’accessibilité pour le nettoyage sont essentielles. Selon la configuration de la résidence, une pompe à condensat peut être nécessaire lorsque l’évacuation gravitaire n’est pas possible.

Nous vérifions également que le bac est bien positionné et que l’eau ne demeure pas emprisonnée dans une section de la tuyauterie.

Le raccordement électrique d’une fournaise centrale

Une fournaise électrique impose une charge beaucoup plus importante qu’un simple ventilateur. Ses éléments chauffants peuvent fonctionner par étapes afin d’ajouter de la chaleur lorsque la thermopompe ne suffit pas seule à répondre à la demande.

Le choix de la puissance du chauffage auxiliaire doit être cohérent avec :

• la capacité du panneau électrique;
• le calcul de charge de la résidence;
• la capacité des conducteurs;
• les protections indiquées par le fabricant;
• les besoins de chauffage du bâtiment;
• le fonctionnement prévu de la thermopompe.

Installer des éléments électriques plus puissants n’est pas automatiquement préférable. Une puissance excessive peut augmenter fortement la demande électrique et nécessiter des modifications importantes au panneau. Une puissance insuffisante peut toutefois limiter la capacité de relève pendant les journées très froides ou lors d’un cycle de dégivrage.

Les conducteurs rouges visibles près de l’appareil illustrent l’importance du raccordement de puissance dans ce type de chantier. Avant la fermeture des panneaux, nous vérifions le serrage des connexions, la conformité des branchements et la séquence de fonctionnement des éléments.

Les vérifications réalisées pendant la mise en service

La mise en service d’un système central comprend plusieurs contrôles. Nous devons confirmer que la thermopompe, la fournaise, le thermostat et le réseau de conduits fonctionnent ensemble.

Nos vérifications peuvent comprendre :

• la réponse de la fournaise à une demande de ventilation;
• le démarrage du ventilateur intérieur;
• la commande de la thermopompe;
• la séquence des éléments de chauffage électrique;
• le comportement du thermostat;
• la température de l’air au retour;
• la température de l’air soufflé;
• l’intensité consommée;
• l’état des connexions électriques;
• le drainage de l’eau;
• la présence de vibrations;
• le bruit dans les conduits;
• les codes affichés sur la carte de commande;
• la fermeture correcte des panneaux.

La photographie montre d’ailleurs un affichage numérique sur la carte électronique. Ces indicateurs permettent aux techniciens de confirmer certains états de fonctionnement et d’identifier plus rapidement une anomalie pendant les essais ou lors d’une future intervention.

Confort, efficacité et conseils pratiques après l’installation

Une distribution plus uniforme dans la maison

Une fournaise électrique centrale ELIOS associée à une thermopompe permet de distribuer l’air dans toutes les zones desservies par les conduits. Le confort obtenu dépend toutefois de l’équilibrage du réseau.

Lorsqu’une chambre reçoit trop peu d’air ou qu’un étage demeure plus chaud que l’autre, il ne faut pas automatiquement conclure que la thermopompe manque de capacité. Le problème peut venir d’un registre fermé, d’un conduit trop petit, d’un retour d’air insuffisant ou d’une pression statique trop élevée.

Pendant nos projets à Mont-Saint-Hilaire, Longueuil, Boucherville, Saint-Bruno-de-Montarville et ailleurs sur la Rive-Sud, nous rencontrons régulièrement des réseaux de conduits conçus pour d’anciens systèmes. Leur compatibilité avec un nouvel équipement doit être vérifiée plutôt que présumée.

Chauffage par thermopompe et relève électrique

Dans une configuration centrale, la thermopompe produit généralement la chaleur principale durant une grande partie de l’hiver. La fournaise électrique peut ensuite fournir une relève ou un appoint selon la température extérieure, la demande intérieure et la programmation du thermostat.

Le chauffage électrique peut intervenir notamment :

• lorsqu’une hausse rapide de température est demandée;
• pendant certaines périodes très froides;
• durant un cycle de dégivrage;
• lorsque le thermostat commande un étage auxiliaire;
• si la thermopompe est temporairement indisponible.

Une programmation raisonnable du thermostat contribue à réduire l’activation inutile des éléments électriques. Augmenter brusquement la consigne de plusieurs degrés peut, selon les réglages, déclencher immédiatement la relève.

Pour limiter la consommation, il est généralement préférable de maintenir une consigne stable ou de modifier la température progressivement.

Erreurs à éviter lors du remplacement d’une fournaise électrique

Commander l’appareil sans mesurer l’espace disponible

Les dimensions du cabinet, la position des panneaux et le trajet des conduits doivent être vérifiés avant la livraison. Quelques centimètres peuvent faire la différence dans une salle mécanique étroite.

Réutiliser les conduits sans vérifier leur capacité

Un appareil moderne ne corrigera pas un réseau mal dimensionné. Le débit et la pression statique doivent être considérés dans la sélection.

Négliger le retour d’air

Un retour trop petit peut étouffer le ventilateur, augmenter le bruit et réduire le rendement. L’air doit pouvoir revenir vers la fournaise aussi facilement qu’il est distribué.

Choisir les éléments chauffants sans vérifier le panneau électrique

La puissance de relève doit respecter la capacité électrique disponible. Une validation préalable évite les surprises pendant les travaux.

Oublier l’accès pour l’entretien

Les panneaux, la carte électronique, le moteur, le filtre et le drain doivent demeurer accessibles. Une installation trop serrée peut augmenter le temps et le coût des futurs travaux.

Confondre réfrigérant, modèle et capacité

Le terme R-454B indique le type de réfrigérant. Il ne représente pas nécessairement le numéro de modèle de la fournaise. Pour confirmer les BTU, le rendement et les programmes applicables, il faut consulter les plaques signalétiques complètes.

Entretien recommandé pour préserver le système

L’entretien régulier aide à maintenir le débit d’air et à protéger les composantes.

Le propriétaire devrait notamment :

• inspecter le filtre chaque mois pendant les saisons d’utilisation intensive;
• remplacer le filtre selon son état et les recommandations applicables;
• ne pas bloquer les grilles de retour;
• conserver les registres d’alimentation ouverts, sauf ajustement professionnel;
• surveiller la présence d’eau autour de la fournaise;
• éviter de ranger des objets contre les panneaux;
• signaler rapidement tout bruit, code ou odeur inhabituelle.

Un filtre trop sale oblige le ventilateur à travailler davantage. Il peut aussi réduire le débit à travers l’échangeur intérieur et affecter le fonctionnement de la thermopompe.

Lors d’un entretien CVAC professionnel, nous pouvons inspecter la roue du ventilateur, le moteur, la carte électronique, les éléments électriques, les connexions, le drainage, l’échangeur, les températures et le comportement général du système.

Admissibilité aux subventions : une vérification par combinaison certifiée

Certaines thermopompes centrales peuvent être admissibles à des programmes d’aide financière, selon les critères en vigueur et la combinaison exacte des appareils installés.

L’admissibilité ne doit jamais être présumée uniquement parce que le système utilise le R-454B ou porte une marque particulière. Elle dépend notamment :

• du modèle de l’unité extérieure;
• du modèle de l’unité intérieure;
• de la combinaison certifiée;
• de la capacité de chauffage;
• du rendement déclaré;
• de l’usage du bâtiment;
• des règles du programme au moment de la demande.

Avant de présenter un montant de subvention, nous vérifions les références officielles et les numéros de modèle complets. Cette méthode évite de créer de fausses attentes et permet au propriétaire de prendre une décision fondée sur des renseignements vérifiables.

L’expertise AirGreen appliquée aux systèmes centraux

Chez AirGreen, nous installons et entretenons des fournaises électriques, thermopompes centrales, appareils de traitement d’air et systèmes de climatisation centrale dans le Grand Montréal.

Nous desservons notamment Montréal, Laval, Longueuil, Mont-Saint-Hilaire, la Rive Nord et la Rive Sud. Chaque projet est évalué selon son bâtiment, et non selon une formule unique.

Pour cette installation de fournaise électrique ELIOS à Mont-Saint-Hilaire, notre intervention a demandé une coordination précise entre :

• le cabinet intérieur;
• le réseau de conduits existant;
• l’alimentation électrique;
• les commandes;
• la tuyauterie frigorifique;
• le drainage;
• la thermopompe extérieure au R-454B.

L’image du chantier montre un appareil encore ouvert, des outils déposés sur le cabinet et plusieurs raccordements en cours. Cette phase est celle où nos techniciens vérifient les détails qui ne seront plus visibles une fois l’installation terminée.

Une installation centrale fiable se construit précisément à ce moment : avant la fermeture des panneaux, avant la remise des lieux et avant que le propriétaire commence à utiliser son nouveau système.

Le soin apporté au câblage, au débit d’air, aux conduits et au drainage influence directement le confort quotidien. C’est cette approche complète qui permet d’obtenir une installation CVAC durable, accessible pour l’entretien et adaptée aux besoins réels de la résidence.
