Une intégration centrale réalisée dans un espace mécanique extrêmement compact
À Saint-Antoine-sur-Richelieu, notre équipe AirGreen a réalisé une installation de fournaise électrique ELIOS R454B dans un espace mécanique où chaque centimètre devait être utilisé avec précision. La photo montre clairement la réalité du chantier : une unité intérieure verticale intégrée dans un placard étroit, entourée de conduits existants, de câblage, de conduites frigorifiques et de composantes de contrôle.
Ce type de projet demande beaucoup plus qu’un simple remplacement d’appareil. Il faut d’abord comprendre la logique du réseau existant, vérifier la circulation de l’air, maintenir l’accès aux panneaux de service et adapter les raccordements sans créer de restrictions inutiles.
Dans cette installation, la nouvelle unité ELIOS a été positionnée sur une base métallique surélevée. Le cabinet est installé très près du mur latéral, mais l’accès frontal demeure possible. Les panneaux ont été retirés pendant la phase de raccordement et de mise en service, ce qui permet de voir le ventilateur intérieur, les composantes électriques, les connexions de contrôle et le passage des conduites.
La configuration finale devait aussi respecter les contraintes du corridor adjacent. Le système se trouve dans une zone de passage et de rangement, ce qui exige une installation organisée, compacte et sécuritaire.

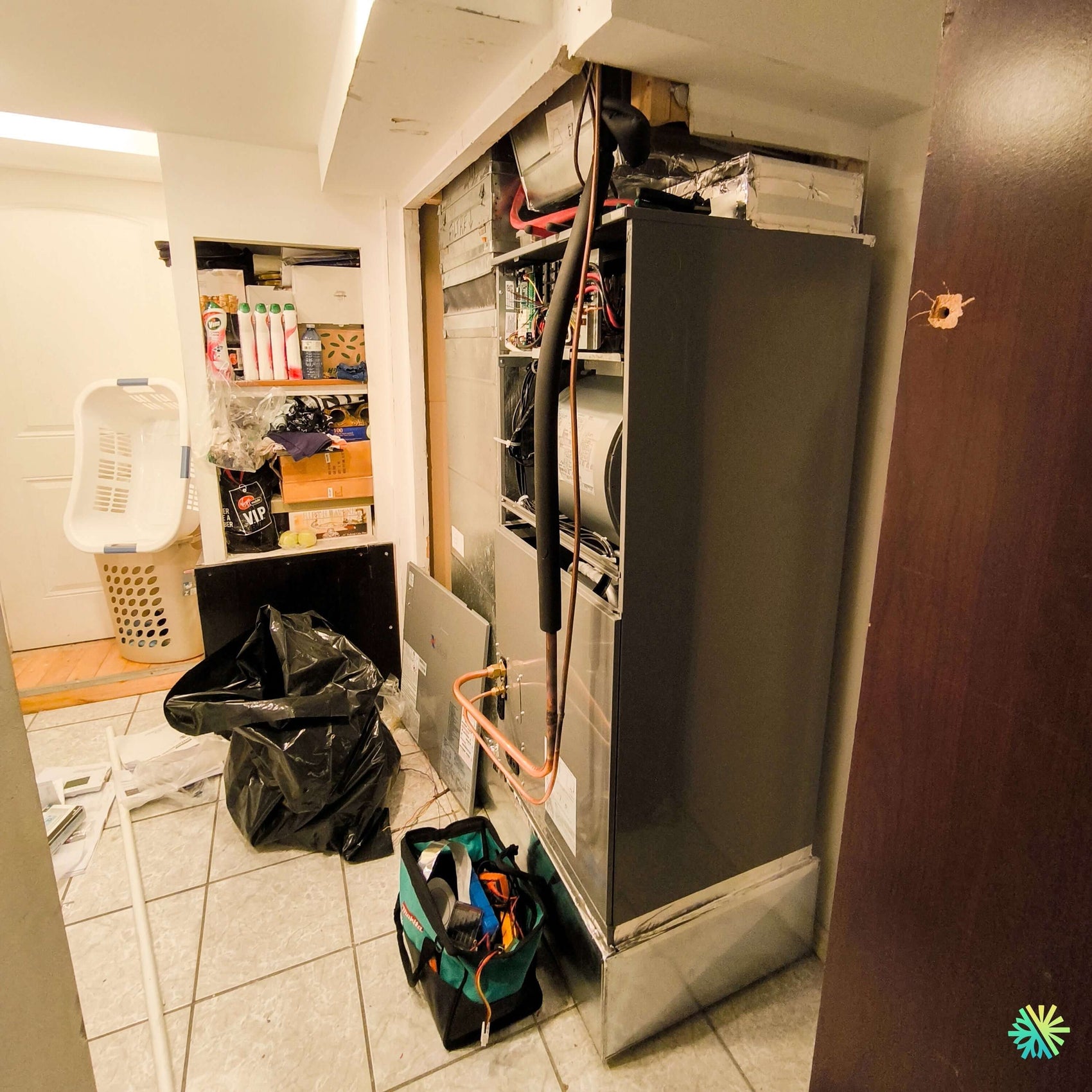

Une photo prise pendant la mise en service
La photographie ne représente pas l’installation entièrement refermée. Elle a été prise pendant les travaux, alors que plusieurs panneaux demeuraient ouverts.
Nous pouvons notamment observer :
- le cabinet vertical de l’unité intérieure;
- le moteur et le ventilateur central;
- des composantes électriques accessibles;
- la conduite frigorifique isolée de grand diamètre;
- la conduite de liquide en cuivre;
- les valves de service de l’unité intérieure;
- les câbles de communication;
- les conduits métalliques existants au-dessus;
- une base galvanisée sous l’appareil;
- les panneaux démontés temporairement à proximité.
Cette phase est essentielle. Avant de replacer les panneaux, nous devons confirmer que le système répond correctement à toutes les commandes et que les différentes séquences fonctionnent comme prévu.
La mise en service comprend généralement des tests en :
- ventilation;
- chauffage par thermopompe;
- chauffage électrique auxiliaire;
- climatisation;
- dégivrage;
- mode d’urgence;
- arrêt de sécurité;
- communication avec le thermostat.
Pourquoi une fournaise électrique ELIOS dans cette maison?
Une fournaise électrique centrale, ou unité intérieure de thermopompe, permet de distribuer l’air dans toute la maison au moyen d’un réseau de conduits.
Pour une propriété de Saint-Antoine-sur-Richelieu possédant déjà un système à air pulsé, cette configuration permet de moderniser le chauffage et la climatisation sans installer plusieurs unités murales dans les pièces.
Le système Central-Elios fonctionne avec une thermopompe extérieure utilisant le réfrigérant R454B. L’unité intérieure contient le ventilateur, le serpentin frigorifique, les commandes et, selon la configuration, les éléments de chauffage électrique auxiliaire.
La gamme est offerte dans des capacités allant de 24 000 à 60 000 BTU, selon la combinaison intérieure-extérieure sélectionnée. Les unités sont conçues pour le chauffage en climat froid et peuvent fonctionner jusqu’à -30 °C selon les données du fabricant.
Un espace de service restreint qui exige une planification complète
L’une des principales difficultés de ce projet était l’espace disponible.
Le système se trouve dans une ouverture étroite, entre un mur fini et une zone de rangement. Au-dessus de l’appareil, les conduits et les raccordements occupent presque toute la hauteur disponible.
Une erreur de positionnement de quelques centimètres aurait pu empêcher :
- l’ouverture des panneaux;
- le retrait du moteur;
- l’accès à la carte électronique;
- le remplacement des éléments chauffants;
- l’inspection du serpentin;
- l’entretien du drain;
- le passage des conduites frigorifiques;
- la fermeture correcte du placard.
Nous avons donc dû planifier l’ordre des travaux avant de fixer définitivement l’appareil.
Dans ce type de projet, l’équipe doit souvent procéder ainsi :
- mesurer l’ouverture disponible;
- confirmer la largeur et la profondeur du cabinet;
- vérifier la direction de l’air;
- préparer la base;
- positionner les conduites;
- raccorder les conduits;
- installer le drainage;
- effectuer les branchements électriques;
- vérifier l’accès aux panneaux;
- réaliser les essais de fonctionnement.
La base métallique : une composante discrète, mais essentielle
La fournaise repose sur une base en tôle galvanisée fabriquée pour cette installation.
Cette base remplit plusieurs fonctions :
- elle met l’unité à la bonne hauteur;
- elle facilite l’alignement avec les conduits existants;
- elle stabilise le cabinet;
- elle protège la partie inférieure de l’appareil;
- elle peut servir de transition vers le retour d’air;
- elle aide à conserver un dégagement par rapport au plancher.
Le plancher carrelé facilite l’entretien de la zone, mais il faut tout de même éviter que l’unité repose directement dans une zone où une fuite d’eau pourrait s’accumuler.
La base doit être rigide et bien scellée. Une fuite d’air à cet endroit peut aspirer de l’air non filtré ou réduire la quantité d’air circulant dans le réseau.
Une installation verticale adaptée au réseau existant
L’unité ELIOS est installée en position verticale. Cette configuration est courante dans les sous-sols et les placards mécaniques lorsque le réseau de conduits monte vers les étages.
L’air de retour entre généralement dans la partie inférieure ou latérale du système, traverse le filtre, passe sur le serpentin et le ventilateur, puis est poussé vers le réseau d’alimentation.
La direction exacte de l’air doit être confirmée selon la configuration du cabinet. Une erreur à ce niveau peut rendre le système inefficace ou empêcher son fonctionnement normal.
Nous vérifions donc :
- l’orientation du serpentin;
- la position du ventilateur;
- le sens du filtre;
- la direction du débit d’air;
- la position des éléments chauffants;
- l’emplacement des capteurs;
- la compatibilité avec les conduits existants.
Le ventilateur central visible pendant les travaux
La photo permet de voir le moteur du ventilateur dans la section centrale du cabinet.
Ce ventilateur joue un rôle fondamental. Il ne sert pas uniquement à pousser l’air dans les pièces. Il doit aussi assurer un débit suffisant sur le serpentin frigorifique et les éléments électriques.
Un débit insuffisant peut provoquer :
- une surchauffe des éléments;
- une température de soufflage trop élevée;
- un déclenchement des protections;
- du givre sur le serpentin en climatisation;
- un bruit excessif;
- une distribution inégale;
- une consommation accrue;
- une usure prématurée du moteur.
Un débit trop élevé peut également créer des problèmes, notamment une mauvaise déshumidification en été ou un bruit important aux grilles.
La vitesse du ventilateur doit donc être réglée en fonction de la capacité installée, de la pression statique et des caractéristiques du réseau.
Les conduites frigorifiques visibles à l’avant
Les deux conduites frigorifiques qui relient l’unité intérieure à la thermopompe extérieure sont visibles sur la photo.
La conduite de grand diamètre est recouverte d’un isolant noir. Cette isolation réduit les échanges thermiques et empêche la condensation de se former sur le cuivre.
La conduite plus petite transporte le réfrigérant liquide. Elle demeure généralement non isolée ou est protégée selon les exigences du fabricant.
Pour la gamme Central-Elios présentée dans la documentation, les raccordements frigorifiques sont indiqués comme suit :
- 3/8 po du côté liquide;
- 3/4 po du côté gaz.
Les longueurs maximales varient selon la capacité. Les modèles de 24 000 et 30 000 BTU peuvent utiliser jusqu’à 164 pi de conduites, tandis que les modèles de 36 000, 48 000 et 60 000 BTU peuvent atteindre 246 pi, sous réserve des exigences de charge et d’installation.
Des courbes de cuivre qui doivent rester progressives
Dans un espace aussi restreint, il peut être tentant de plier les conduites très serrées pour les faire entrer derrière l’appareil. Cette méthode peut cependant endommager le cuivre.
Une conduite aplatie réduit le passage du réfrigérant et peut entraîner des pressions anormales. Une courbe trop serrée peut aussi fragiliser le tube et augmenter le risque de fuite.
Nous utilisons donc des méthodes de cintrage appropriées et nous vérifions que les conduites ne sont pas soumises à une tension permanente.
Les raccordements doivent aussi rester accessibles. Une conduite totalement enfermée derrière une cloison rendrait les futurs diagnostics plus difficiles.
Le fonctionnement d’un système central ELIOS R454B en climat froid
Une thermopompe conçue pour les hivers québécois
Selon la documentation du fabricant, la gamme Central-Elios est conçue pour fonctionner en chauffage jusqu’à -30 °C.
Le fabricant indique également que le système peut fournir jusqu’à 100 % de sa capacité nominale à -20 °C et conserver de 69 % à 76 % de sa capacité nominale à -30 °C, selon le modèle.
Cette donnée est importante pour une maison située à Saint-Antoine-sur-Richelieu, où les températures hivernales peuvent être très basses.
Cependant, la performance réelle dépend de plusieurs facteurs :
- la capacité sélectionnée;
- les pertes de chaleur du bâtiment;
- la température extérieure;
- le débit d’air;
- l’état des conduits;
- la qualité de l’installation;
- le réglage du thermostat;
- la puissance du chauffage auxiliaire.
Une thermopompe conçue pour le froid ne signifie pas qu’un élément électrique n’est jamais nécessaire. Le chauffage auxiliaire demeure une protection importante pendant les périodes extrêmes.
La technologie Inverter
Le système Central-Elios utilise une technologie Inverter qui permet au compresseur de fonctionner à vitesse variable.
Au lieu de démarrer systématiquement à pleine capacité, l’unité extérieure peut ajuster sa puissance selon la demande.
Cette modulation peut améliorer :
- la stabilité de la température;
- le confort entre les pièces;
- le niveau sonore;
- le contrôle de l’humidité;
- le rendement saisonnier;
- la durée des cycles.
La documentation présente un rendement allant jusqu’à 18,3 TRÉS2 et un CPSC2 allant jusqu’à 8,6, selon la capacité sélectionnée.
La capacité exacte de l’appareil visible ne peut pas être confirmée à partir de la photo. Pour cette raison, nous évitons d’attribuer un rendement précis à cette installation sans lire les numéros de modèle.
Le rôle du chauffage électrique auxiliaire
La fournaise électrique peut recevoir des éléments de chauffage d’appoint.
La brochure ELIOS indique que des serpentins électriques de 3 à 25 kW sont offerts selon les configurations.
Ces éléments peuvent fonctionner :
- pendant les grands froids;
- lorsque la thermopompe ne suffit pas;
- durant certains cycles de dégivrage;
- lors d’une reprise rapide de température;
- en mode de chauffage d’urgence.
La puissance de l’élément doit être choisie avec soin.
Un élément trop faible pourrait ne pas couvrir les pertes thermiques du bâtiment. Un élément trop fort pourrait exiger un service électrique plus important et augmenter inutilement l’appel de puissance.
Nous vérifions donc :
- la charge de chauffage;
- la capacité de la thermopompe à basse température;
- la capacité du panneau électrique;
- le calibre des conducteurs;
- la taille des disjoncteurs;
- la séquence de commande;
- la température d’activation de l’appoint.
Le R454B et la détection intégrée de fuite
Le R454B est un réfrigérant de nouvelle génération classé A2L, soit à faible inflammabilité.
Son utilisation exige des outils et des méthodes compatibles. La documentation Central-Elios indique que les unités sont équipées d’un capteur intégré destiné à surveiller les fuites de réfrigérant.
En cas de détection, le système peut :
- arrêter le compresseur;
- maintenir la circulation d’air;
- transmettre une alerte de service.
Cette fonction ajoute une protection importante, particulièrement lorsque l’unité intérieure est installée dans un espace compact et partiellement fermé.
Le capteur ne remplace toutefois pas l’épreuve d’étanchéité. Les raccordements doivent être vérifiés avec une procédure complète avant la mise en marche.
Une mise sous pression et une mise sous vide rigoureuses
Une fois les conduites raccordées, nous devons procéder à une épreuve d’étanchéité.
La méthode comprend généralement :
- une pressurisation à l’azote sec;
- une vérification des raccords;
- une période d’observation;
- une mise sous vide;
- une mesure du niveau de vide;
- un test de maintien;
- l’ouverture des valves;
- une vérification des paramètres de fonctionnement.
Cette étape retire l’air et l’humidité du circuit.
Une quantité d’humidité même faible peut affecter l’huile du compresseur et provoquer des problèmes à long terme.
La qualité de cette procédure ne se voit pas sur la photo finale, mais elle influence directement la fiabilité de la thermopompe.
Un système certifié pour climat froid
La documentation technique indique que toutes les combinaisons de la gamme présentée sont certifiées :
- ENERGY STAR V6.1;
- ENERGY STAR V6.1 climat froid.
Les capacités disponibles sont de 24 000, 30 000, 36 000, 48 000 et 60 000 BTU.
Cette certification constitue un indicateur important lors de la comparaison de systèmes centraux.
Elle ne garantit toutefois pas automatiquement une subvention. L’admissibilité dépend du programme, de la combinaison exacte, du numéro de référence et des conditions en vigueur au moment de l’installation.
Les subventions doivent être validées avec les modèles exacts
Pour vérifier une aide financière, nous devons généralement confirmer :
- le modèle intérieur;
- le modèle extérieur;
- la combinaison certifiée;
- le numéro AHRI ou la référence officielle;
- la capacité de chauffage;
- la date d’achat;
- la date d’installation;
- le type de bâtiment;
- les documents exigés.
Une marque ou une désignation générale comme « ELIOS R454B » ne suffit pas à confirmer un montant.
Chez AirGreen, nous préférons valider la combinaison complète plutôt que d’annoncer une subvention qui pourrait ne pas s’appliquer au modèle installé.
L’intégration aux conduits existants
Au-dessus de la fournaise, nous voyons plusieurs sections de conduits métalliques et des raccords recouverts d’un isolant ou d’un pare-vapeur.
Dans un remplacement central, les conduits existants sont rarement parfaitement alignés avec le nouveau cabinet. Une transition doit souvent être fabriquée.
Une transition mal conçue peut entraîner :
- une restriction;
- du bruit;
- des turbulences;
- une fuite d’air;
- une hausse de pression statique;
- une baisse du débit.
Dans un placard compact, nous devons aussi éviter que la transition empiète sur l’accès aux panneaux.
Le raccordement final doit donc combiner quatre objectifs :
- assurer le débit nécessaire;
- limiter les fuites;
- respecter l’espace disponible;
- préserver l’accès de service.
Le scellement des conduits
Les joints de conduits doivent être correctement fermés.
Une fuite d’air dans un placard ou un corridor peut réduire la quantité d’air livrée aux pièces et augmenter la durée de fonctionnement du système.
Elle peut également aspirer de la poussière ou des odeurs provenant de l’espace mécanique.
Le scellement améliore :
- le rendement;
- la propreté du réseau;
- la stabilité du débit;
- le confort;
- le niveau sonore.
Le ruban métallique ou le scellant utilisé doit être adapté aux conduits CVAC. Un ruban adhésif général ne constitue pas une solution durable.
Le drainage des condensats
En climatisation, l’humidité de l’air se condense sur le serpentin intérieur.
Cette eau doit être évacuée par un drain correctement installé.
Dans un placard aussi compact, une fuite pourrait rapidement endommager :
- le plancher;
- les murs;
- les objets rangés à proximité;
- la base de l’appareil;
- les composantes électriques.
Nous vérifions donc :
- la pente du drain;
- l’étanchéité des raccords;
- la présence d’un siphon lorsque requis;
- le point d’évacuation;
- l’accès pour le nettoyage;
- le fonctionnement du dispositif de sécurité, s’il y en a un.
Le filtre ne doit pas être oublié
Le filtre protège le serpentin et le ventilateur contre la poussière.
Dans une zone utilisée comme rangement, la quantité de poussière peut être plus élevée. Les objets, les boîtes et les textiles peuvent aussi limiter accidentellement l’accès au filtre.
Nous recommandons de conserver un passage libre et de ne jamais empiler des objets contre les panneaux.
Un filtre sale peut provoquer :
- une baisse du débit;
- une hausse de la pression statique;
- une surchauffe;
- du givre;
- une consommation accrue;
- un confort inégal.
Le propriétaire devrait vérifier le filtre régulièrement et utiliser le format recommandé pour l’appareil.
Les erreurs à éviter dans un placard mécanique
Encombrer l’accès frontal
Les panneaux doivent pouvoir être retirés complètement.
Ranger des produits inflammables à proximité
Un espace mécanique ne devrait pas servir au rangement de produits incompatibles avec les équipements électriques.
Bloquer le filtre
Le filtre doit pouvoir être retiré sans déplacer plusieurs objets.
Ajouter une cloison sans ventilation ni dégagement
Toute modification du placard doit respecter les exigences de l’appareil et du réfrigérant.
Plier les conduites frigorifiques
Les tubes de cuivre ne doivent pas être poussés ou utilisés comme support pour des objets.
Ignorer une vibration
Une vibration peut provenir d’un panneau mal replacé, d’un conduit ou d’un support.
Fermer plusieurs registres
La fermeture de trop nombreuses grilles peut augmenter la pression statique.
Un entretien CVAC adapté à cette configuration
Un entretien CVAC périodique est particulièrement important lorsque l’unité se trouve dans un espace restreint.
Le propriétaire peut surveiller :
- l’état du filtre;
- les bruits;
- les odeurs;
- les codes au thermostat;
- la présence d’eau;
- le débit aux grilles;
- les variations de température.
Lors d’une inspection professionnelle, nous pouvons vérifier :
- le ventilateur;
- le moteur;
- le serpentin;
- les éléments chauffants;
- les connexions électriques;
- le drain;
- les capteurs;
- la pression statique;
- le débit d’air;
- les séquences de chauffage;
- le fonctionnement de la thermopompe extérieure.
Les garanties de la gamme Central-Elios
La brochure indique une garantie limitée d’un an sur les pièces et de cinq ans sur le compresseur et le serpentin intérieur.
Des garanties prolongées de dix ans peuvent être offertes pour les pièces, le compresseur, le serpentin intérieur et, par l’intermédiaire d’une tierce partie, la main-d’œuvre.
Les conditions peuvent varier selon l’enregistrement et la configuration.
Le propriétaire devrait conserver :
- la facture;
- les numéros de modèle;
- les numéros de série;
- les documents de garantie;
- le rapport de mise en service;
- les preuves d’entretien.
Une installation représentative des défis rencontrés à Montréal et dans le Grand Montréal
Les placards mécaniques étroits sont fréquents dans les maisons et logements de Montréal, mais aussi à Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Nous rencontrons régulièrement :
- des appareils difficiles d’accès;
- des conduits modifiés;
- des retours d’air insuffisants;
- des espaces partagés avec du rangement;
- des bases endommagées;
- des filtres mal positionnés;
- des conduites frigorifiques trop serrées.
Notre travail consiste à adapter la nouvelle installation sans reproduire les faiblesses du système précédent.
Un résultat fondé sur l’intégration, pas seulement sur le remplacement
Cette installation d’une fournaise électrique ELIOS R454B à Saint-Antoine-sur-Richelieu démontre qu’un appareil central doit être considéré comme une partie d’un ensemble.
Le système doit fonctionner avec :
- la thermopompe extérieure;
- les conduites frigorifiques;
- le réseau de conduits;
- le filtre;
- le drain;
- le thermostat;
- le chauffage auxiliaire;
- le service électrique;
- les besoins du bâtiment.
La difficulté de ce chantier se trouvait principalement dans l’espace disponible. Nous avons dû intégrer l’unité dans un placard très compact, maintenir les accès techniques et organiser les conduites sans gêner le corridor.
Chez AirGreen, nous accordons autant d’importance aux mesures, au débit d’air, aux raccordements et aux tests qu’à l’apparence finale. Une installation réussie doit être performante aujourd’hui, mais aussi rester accessible pour l’entretien CVAC et les réparations futures.
