Installation d’une fournaise électrique MIDEA EVOX G3 à Béthanie : modernisation complète d’un système central à air pulsé

Une installation à Béthanie qui montre ce que l’on voit rarement : l’intérieur de la MIDEA EVOX G3 pendant la mise en service

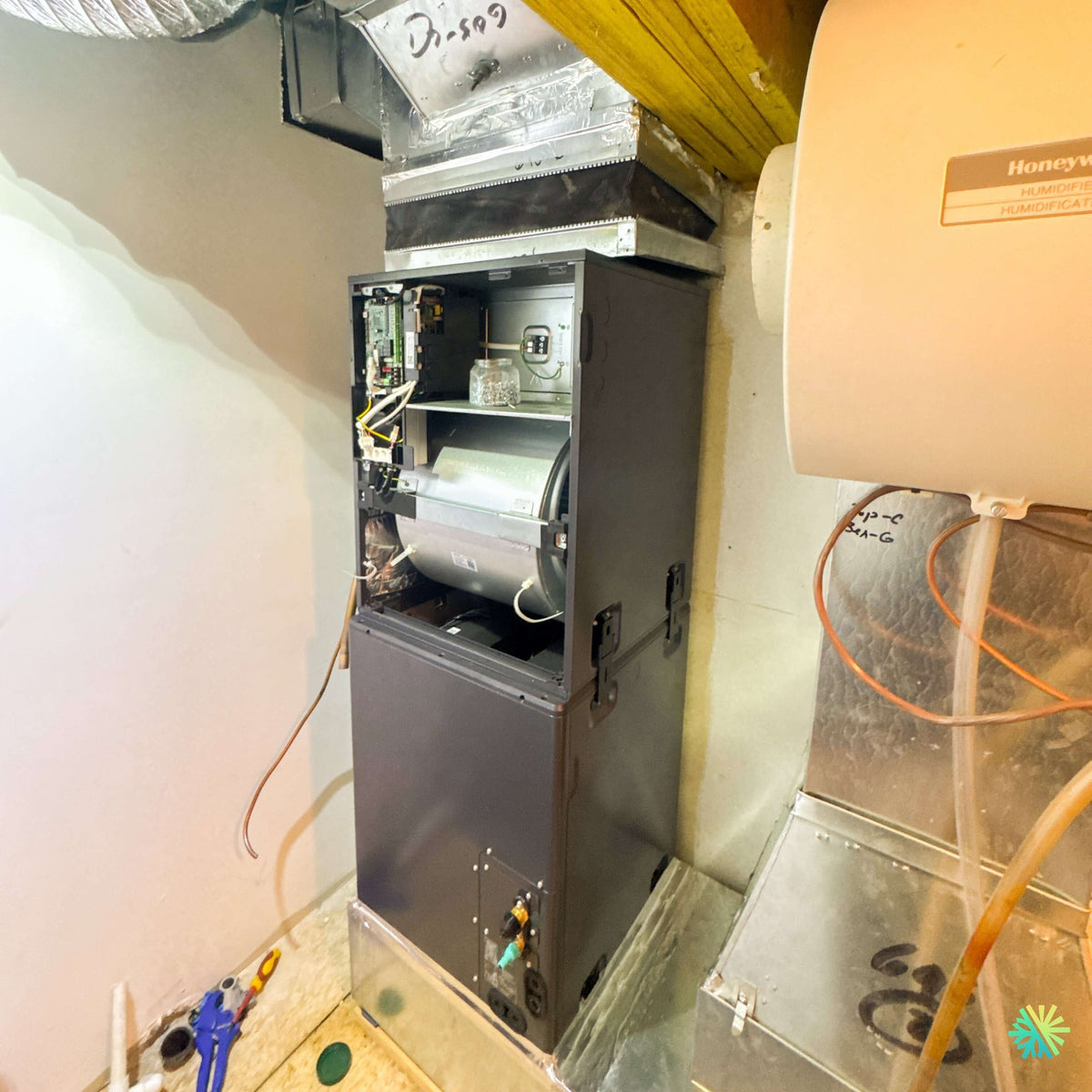

Sur cette installation de fournaise électrique MIDEA EVOX G3 à Béthanie, nous avons photographié le système à un moment particulièrement intéressant du chantier : le panneau supérieur est retiré et l’intérieur de l’unité demeure entièrement accessible pour les vérifications, les raccordements et la configuration finale.

Cette vue permet de comprendre qu’une installation CVAC centrale ne consiste pas simplement à déposer un nouveau cabinet métallique à la place de l’ancien. Derrière les panneaux de la EVOX G3 se trouvent le ventilateur, l’électronique de contrôle, le câblage, les composants électriques et toute l’interface nécessaire pour faire travailler correctement la thermopompe, le chauffage auxiliaire et le réseau de conduits de la maison.

Sur la photo prise à Béthanie, plusieurs éléments attirent immédiatement notre attention. La nouvelle MIDEA est installée verticalement sur une base métallique. Au-dessus, une transition sur mesure rejoint le réseau de conduits existant. Dans la partie supérieure ouverte, nous distinguons très clairement la carte électronique de contrôle, les borniers électriques et surtout le grand ensemble de ventilation qui assure la circulation de l’air dans toute la résidence.

À droite du système se trouve également un humidificateur Honeywell existant monté sur le réseau de conduits. Cette proximité ajoute une contrainte typique des remplacements de systèmes centraux : le nouvel équipement doit être intégré à un environnement mécanique qui possède déjà ses accessoires, ses conduits, ses dégagements et son histoire.

Le grand ventilateur visible sur la photo est l’un des composants les plus importants de toute l’installation

La pièce cylindrique que l’on voit au centre de la section ouverte est l’ensemble de ventilation de l’unité intérieure.

Son travail paraît simple : déplacer l’air.

En réalité, son rôle est déterminant pour presque toutes les performances du système.

Le ventilateur doit fournir suffisamment d’air pour :

• distribuer uniformément le chauffage dans les pièces;
• assurer une climatisation efficace en été;
• permettre au serpentin frigorifique d’échanger correctement la chaleur;
• travailler avec la filtration installée;
• maintenir un niveau sonore acceptable;
• limiter les écarts de température entre les différentes zones de la maison.

C’est pour cette raison que nous accordons autant d’attention au débit d’air lors de la mise en service d’une fournaise électrique ou d’une thermopompe centrale.

La EVOX G3 utilise la technologie Computational Constant Airflow 2.0. MIDEA explique que le ventilateur adapte sa puissance et sa vitesse en fonction des conditions rencontrées dans le réseau de conduits et au niveau de la filtration. La documentation présente notamment des exemples à 1 200 CFM avec une pression statique pouvant atteindre 1,2 po de colonne d’eau.

Le fabricant prévoit également jusqu’à 60 niveaux de réglage du volume d’air, ce qui permet une configuration beaucoup plus précise que le simple choix entre quelques vitesses fixes.

Pourquoi nous ouvrons complètement l’appareil avant de considérer le chantier terminé

La photographie de Béthanie montre la MIDEA EVOX G3 sans son panneau supérieur. Ce n’est évidemment pas sa configuration finale.

Cette étape nous donne accès aux composants qui doivent être contrôlés avant la fermeture définitive de l’appareil.

Nous pouvons notamment vérifier :

1. la qualité des connexions électriques;
2. les borniers de commande;
3. la configuration du ventilateur;
4. les paramètres liés au chauffage auxiliaire;
5. les communications avec les commandes du système;
6. le comportement de l’équipement lors des essais;
7. l’absence d’anomalies avant la remise des panneaux.

Nous pouvons également observer directement le ventilateur et nous assurer que rien n’entrave son fonctionnement.

Un système central moderne comporte beaucoup plus d’électronique qu’une ancienne fournaise électrique à simple moteur et quelques relais. Cette sophistication permet davantage de contrôle, mais elle rend aussi la mise en service professionnelle encore plus importante.

Une conception modulaire particulièrement utile pour les rénovations

La MIDEA EVOX G3 n’est pas conçue comme un cabinet entièrement monolithique.

MIDEA utilise une architecture baptisée Block N Lock, permettant plusieurs configurations d’installation. La documentation du fabricant montre six orientations possibles, notamment ascendante, descendante, horizontale droite, horizontale gauche et des installations de type low-boy. Le concept vise notamment les sous-sols, greniers et locaux où la manutention d’une unité traditionnelle peut devenir difficile.

Sur notre chantier de Béthanie, nous avons utilisé une configuration verticale classique, mais cette modularité demeure très utile lors de l’installation et du service.

La jonction entre les sections de l’unité est d’ailleurs clairement visible sur la photographie.

Cette conception offre un avantage pratique : lorsque nous devons faire entrer une nouvelle fournaise électrique centrale dans une maison déjà construite, nous avons davantage d’options pour composer avec la hauteur, la largeur, les escaliers et les conduits existants.

La transition métallique supérieure a autant d’importance que la fournaise elle-même

Au-dessus de l’appareil, nous voyons une transition de tôle qui rejoint le réseau de conduits de la résidence.

Cette partie de l’installation est fabriquée pour assurer une jonction cohérente entre l’ouverture de la nouvelle unité et les dimensions des conduits existants.

Une mauvaise transition peut entraîner :

• une augmentation de la pression statique;
• davantage de turbulence;
• des bruits d’air;
• une mauvaise distribution du débit;
• un travail supplémentaire pour le ventilateur.

C’est pourquoi le travail de ferblanterie ne doit jamais être considéré comme un simple élément esthétique.

Une thermopompe possédant d’excellentes valeurs SEER2 et HSPF2 peut perdre une partie de son avantage pratique si l’air doit traverser un réseau mal adapté.

Le raccord flexible visible au-dessus de la MIDEA joue lui aussi un rôle

Entre certaines sections métalliques au-dessus de l’appareil, on distingue un raccord souple.

Ce type de raccord contribue notamment à limiter la transmission directe de certaines vibrations de l’équipement vers le réseau de conduits.

Le résultat recherché n’est pas uniquement une température confortable. Nous voulons aussi éviter qu’une vibration mécanique soit amplifiée par plusieurs mètres de tôle à travers la maison.

C’est un bon exemple de détail discret qui peut influencer la qualité perçue d’une installation de chauffage central.

Un humidificateur Honeywell déjà présent à côté du nouveau système

La photographie montre également un humidificateur Honeywell installé sur le conduit adjacent.

Dans les maisons équipées d’un système central à air pulsé, un humidificateur peut être intégré au réseau afin de gérer l’humidité pendant la saison de chauffage.

Lors du remplacement d’une fournaise, il est important de ne pas traiter ce type d’accessoire comme un élément complètement indépendant.

Nous devons vérifier notamment son implantation, son accès et la façon dont il cohabite avec la nouvelle configuration des conduits.

Dans cette installation de Béthanie, l’espace entre la MIDEA EVOX G3, les conduits et l’humidificateur existant devait donc être pris en compte dès la planification.

La partie inférieure : serpentin, réfrigérant et chauffage central

La section inférieure de la MIDEA visible sur la photo comprend les raccordements associés au circuit frigorifique.

Cela rappelle un point important : même si nous parlons de fournaise électrique MIDEA EVOX G3, cette unité intérieure peut faire partie d’un véritable système de thermopompe centrale.

La thermopompe extérieure fournit alors l’essentiel du chauffage lorsque les conditions le permettent, tandis que l’unité intérieure assure l’échange thermique et distribue l’air dans les conduits.

La gamme EVOX G3 utilise le réfrigérant R-454B, appartenant à la catégorie A2L. MIDEA indique pour ce réfrigérant un potentiel de réchauffement planétaire de 466.

Le pictogramme A2L est d’ailleurs visible sur les équipements de cette génération.

Pour nous, cela signifie l’utilisation de méthodes et d’outils adaptés à cette nouvelle catégorie de réfrigérants lors de l’installation et du service.

Une fournaise électrique conçue pour travailler avec une thermopompe jusqu’aux grands froids québécois

À Béthanie, les performances en chauffage hivernal sont évidemment beaucoup plus importantes qu’un simple chiffre de rendement en climatisation.

La documentation MIDEA annonce un fonctionnement continu de la gamme EVOX jusqu’à -30 °C. Pour le système de 3 tonnes utilisé dans certaines données d’essai du fabricant, MIDEA présente également une capacité de chauffage particulièrement élevée à très basse température, avec des valeurs allant jusqu’à 100 % à -25 °C dans les conditions indiquées.

Cela ne signifie pas que toutes les combinaisons EVOX G3 produisent exactement la même capacité à chaque température. Pour connaître le rendement précis d’une installation, il faut toujours utiliser les numéros de modèles intérieur et extérieur exacts.

De 18 000 à 54 000 BTU/h dans la gamme EVOX G3

La documentation fournie par MIDEA présente plusieurs capacités de systèmes centraux.

Le tableau technique comprend notamment des configurations nominales de :

• 18 000 BTU/h;
• 24 000 BTU/h;
• 30 000 BTU/h;
• 36 000 BTU/h;
• 48 000 BTU/h;
• 54 000 BTU/h.

Selon la combinaison, les capacités de chauffage peuvent légèrement différer de la capacité nominale de climatisation.

La photographie de notre installation de Béthanie ne permet pas de lire avec suffisamment de certitude le modèle complet afin d’attribuer un tonnage exact à cet appareil. Nous préférons donc conserver cette précision plutôt que d’annoncer arbitrairement une capacité.

Pour un propriétaire qui compare des soumissions, c’est également un point à retenir : le cabinet seul ne permet pas d’identifier correctement les performances d’une thermopompe centrale.

Jusqu’à 19 SEER2 et 10,8 HSPF2 selon la combinaison

Pour l’ensemble de la famille présentée dans la brochure, MIDEA annonce des performances pouvant atteindre :

• 19 SEER2;
• 12,5 EER2;
• 10,8 HSPF2;
• un COP jusqu’à 2,14 à 5 °F, soit environ -15 °C.

Ces valeurs maximales concernent la gamme et doivent toujours être rattachées à une combinaison précise avant d’être utilisées dans une soumission ou une comparaison.

Chez AirGreen, nous évitons justement de présenter le meilleur chiffre disponible pour toute une famille de produits comme s’il s’appliquait automatiquement à chaque installation.

Chauffage électrique auxiliaire : jusqu’à 25 kW selon la configuration

La EVOX G3 peut recevoir du chauffage auxiliaire électrique.

MIDEA présente des configurations de 10 kW, 15 kW et jusqu’à 25 kW, avec un ensemble à plusieurs stages permettant d’adapter l’utilisation du chauffage électrique aux besoins du système.

Le dimensionnement de cette relève ne devrait jamais être improvisé.

Nous devons tenir compte :

• de la capacité de la thermopompe;
• des pertes thermiques de la maison;
• du panneau électrique;
• du calibre du câblage;
• du débit d’air;
• des besoins de relève pendant les conditions extrêmes.

Installer systématiquement le plus gros élément disponible peut créer une charge électrique inutile et ne garantit pas un meilleur fonctionnement.

Pourquoi le ventilateur ECM visible sur notre photo mérite autant d’attention

Le grand ensemble de ventilation photographié à Béthanie donne une excellente occasion d’expliquer la différence entre la capacité nominale d’une machine et son fonctionnement réel.

Prenons un exemple simple : si une thermopompe doit transférer une quantité déterminée de chaleur à travers le serpentin, mais que le réseau ne fournit pas suffisamment d’air, les performances du système seront affectées.

À l’inverse, un débit excessif peut augmenter le bruit et modifier le confort aux grilles.

Nous devons donc obtenir un équilibre.

La technologie de débit constant de MIDEA peut aider à compenser certaines variations du réseau, mais nous devons toujours vérifier :

• la pression statique;
• les dimensions des retours;
• les dimensions du soufflage;
• l’état du filtre;
• les transitions;
• les registres;
• les grilles.

C’est précisément pourquoi nous effectuons les réglages avec les panneaux ouverts avant de remettre l’équipement dans sa configuration finale.

Filtre de 1, 2 ou 4 pouces : attention à la résistance

La documentation EVOX G3 prévoit des filtres de 1 po, 2 po et 4 po, incluant des configurations compatibles MERV 13. MIDEA indique que ces options peuvent retenir davantage de poussières, de pollen, de particules et de poils ou squames d’animaux.

Un filtre plus efficace peut être intéressant, mais uniquement si le réseau est capable de fournir le débit nécessaire avec ce niveau de résistance.

Nous ne recommandons donc pas simplement « le MERV le plus élevé ».

La bonne filtration est celle qui combine qualité de l’air, surface suffisante et pression statique acceptable.

Commandes communicantes ou thermostat 24 V

La carte électronique visible dans la partie supérieure de notre installation joue également un rôle dans la flexibilité de contrôle de la EVOX G3.

Selon MIDEA, l’équipement peut fonctionner en communication 485 ou, dans certaines configurations, avec un thermostat tiers conventionnel 24 V. Le fabricant prévoit aussi différentes possibilités de combinaison avec des composants EVOX et certains équipements tiers.

Dans une rénovation, cette flexibilité peut éviter des travaux supplémentaires lorsqu’un câblage existant peut être conservé dans une configuration appropriée.

L’essentiel demeure toutefois de choisir le mode de contrôle qui permet réellement au système installé d’offrir les fonctions souhaitées.

Les erreurs à éviter lors du remplacement d’une fournaise centrale

Cette installation à Béthanie permet de résumer plusieurs erreurs que nous voulons éviter sur nos chantiers :

• commander la fournaise avant de mesurer précisément le local;
• se baser uniquement sur le tonnage de l’ancien système;
• ignorer la pression statique des conduits;
• installer une transition trop restrictive;
• choisir un filtre sans vérifier son impact sur le débit;
• installer la plus grande résistance électrique disponible par défaut;
• oublier l’accès aux panneaux de service;
• négliger les accessoires déjà présents, comme l’humidificateur;
• refermer la machine sans effectuer une mise en service complète;
• annoncer un rendement ou une subvention sans confirmer les modèles exacts.

Une installation centrale comporte beaucoup de variables qui ne sont pas visibles dans la fiche de prix d’une thermopompe.

Ce que cette photo montre réellement du travail AirGreen

Une fois les panneaux remis en place, la MIDEA EVOX G3 retrouve l’apparence très sobre d’un cabinet central gris.

Mais la photo prise pendant notre installation de Béthanie montre ce qu’il y a derrière cette façade : un ventilateur de grande capacité, de l’électronique, des connexions électriques, une architecture modulaire et un ensemble de composants qui doivent être configurés pour travailler avec la maison.

C’est là qu’une installation professionnelle prend toute son importance.

Chez AirGreen, lorsque nous installons une fournaise électrique, une thermopompe centrale ou un système CVAC à conduits, nous ne regardons pas uniquement la machine. Nous considérons l’ensemble : réseau d’air, filtration, débit, pression statique, chauffage auxiliaire, commandes, accessoires existants, drainage et accès de service.

Cette méthode s’applique à nos projets à Béthanie comme à ceux de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud.

La technologie EVOX G3 nous offre une grande flexibilité, mais c’est la façon dont elle est intégrée, ajustée et vérifiée sur le chantier qui transforme ses caractéristiques techniques en confort réel dans la maison.
