AirGreen installe une thermopompe double zone MIDEA 28 à Saint-Blaise-sur-Richelieu sur un balcon compact : support surélevé, dégagements étudiés, conduites soignées et confort multizone adapté au climat québécois.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Une installation multizone MIDEA pensée pour un espace extérieur restreint à Saint-Blaise-sur-Richelieu
À Saint-Blaise-sur-Richelieu, cette installation réalisée par notre équipe AirGreen illustre parfaitement un aspect souvent sous-estimé lors du choix d’une thermopompe double zone : la performance de l’équipement compte énormément, mais la façon dont l’unité extérieure est intégrée au bâtiment est tout aussi importante.
Le projet concernait une thermopompe multizone MIDEA 28, installée sur un balcon situé dans une alcôve de maçonnerie. La photo de l’installation montre immédiatement les contraintes particulières du chantier : deux murs latéraux en brique, une porte située directement à côté de l’équipement, un garde-corps métallique devant l’unité et un espace disponible relativement limité.
Dans ce genre de configuration, il ne suffit pas de trouver un endroit où « faire entrer » le condenseur. Nous devons réfléchir à son dégagement, à sa stabilité, à la circulation d’air, au passage des conduites frigorifiques, à l’accès pour l’entretien futur et à l’intégration visuelle de l’ensemble.
C’est précisément le type de projet où l’expérience pratique en installation CVAC devient déterminante.
Pourquoi une thermopompe double zone était particulièrement intéressante ici
Un système multizone permet de raccorder une seule unité extérieure à plusieurs unités intérieures, chaque zone pouvant ensuite être contrôlée individuellement. La documentation technique MIDEA décrit précisément ce principe : une unité extérieure peut assurer le chauffage ou la climatisation de plusieurs pièces, avec une température et une programmation adaptées à chacune.
Pour un propriétaire qui veut climatiser et chauffer deux secteurs distincts de la maison sans multiplier les condenseurs à l’extérieur, cette architecture apporte un avantage évident.
Dans le cas de cette propriété de Saint-Blaise-sur-Richelieu, cet avantage était encore plus important puisque l’espace disponible sur le balcon était limité. Installer deux groupes extérieurs indépendants aurait considérablement encombré la façade et compliqué l’aménagement.
Avec une thermopompe MIDEA multizone, nous pouvons au contraire regrouper les besoins de deux zones autour d’une seule unité extérieure.
Un principe de zonage qui améliore aussi la gestion du confort
Une thermopompe double zone n’oblige pas les occupants à maintenir exactement la même température partout.
MIDEA souligne d’ailleurs que le fonctionnement multizone permet de chauffer ou de climatiser uniquement les espaces réellement utilisés plutôt que l’ensemble du bâtiment.
Concrètement, une chambre peut être maintenue à une température différente du salon. Une pièce rarement utilisée peut recevoir moins de chauffage. À l’inverse, une zone particulièrement exposée au soleil peut demander davantage de climatisation en après-midi.
Cette souplesse fait partie des raisons pour lesquelles nous installons régulièrement des systèmes multizones à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud et en Montérégie.
MIDEA 28 : une plateforme multizone conçue pour adapter la puissance aux besoins réels
Le fonctionnement inverter est une composante importante du système MIDEA utilisé dans cette famille d’équipements.
Contrairement à une technologie essentiellement marche/arrêt, l’inverter permet de moduler le fonctionnement du compresseur et des moteurs de ventilation lorsque les besoins changent. MIDEA indique que le système ajuste sa capacité lorsque la température varie et peut fonctionner à charge partielle lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité.
Pour une configuration double zone, cette modulation est particulièrement pertinente.
Une capacité qui ne doit pas être interprétée comme deux appareils indépendants
Un point mérite toutefois d’être expliqué clairement aux propriétaires qui comparent différentes thermopompes multizones.
Une thermopompe extérieure d’une capacité donnée ne crée pas une quantité illimitée de chauffage ou de climatisation simplement parce qu’on lui raccorde plusieurs têtes intérieures.
MIDEA précise que lorsque la capacité totale demandée par les unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité intérieure peut être réduite, un phénomène particulièrement visible en chauffage.
C’est pourquoi nous ne sélectionnons jamais les capacités intérieures uniquement en additionnant des chiffres sur une fiche technique.
Nous considérons notamment :
- la superficie de chaque zone;
- l’isolation;
- le nombre et la dimension des fenêtres;
- l’orientation au soleil;
- la hauteur des plafonds;
- la configuration des étages;
- les pertes de chaleur;
- l’usage réel des pièces;
- la capacité disponible de l’unité extérieure en conditions hivernales.
La famille MIDEA offre plusieurs configurations intérieures
La brochure MIDEA présente une gamme particulièrement large : unités murales, consoles, cassettes, unités gainables à faible ou haute pression statique, unités plafond-plancher et appareils de traitement d’air. Cette flexibilité est l’une des caractéristiques intéressantes de cette architecture multizone.
Pour une installation résidentielle double zone comme celle de Saint-Blaise-sur-Richelieu, les unités murales demeurent souvent une solution très logique lorsque la maison ne possède pas de réseau de conduits adapté.
La documentation montre notamment que les unités murales MIDEA All Easy Pro sont offertes dans plusieurs capacités, incluant notamment des formats de 6 000, 9 000, 12 000, 18 000 BTU/h et davantage, selon l’équipement et la combinaison retenue.
Rendement énergétique : pourquoi la combinaison exacte compte
Les rendements d’un système multizone doivent toujours être associés à une combinaison AHRI précise.
Dans la documentation fournie par MIDEA, la configuration Extreme Heat de 27 000 BTU/h, modèle extérieur MO4HX-H27B-2A, est notamment répertoriée avec le numéro de référence AHRI 215471460.
La même fiche indique pour cette configuration :
- alimentation : 208/230 V, monophasé, 60 Hz;
- capacité nominale refroidissement/chauffage : 27 000 / 27 000 BTU/h;
- SEER2 : 23;
- EER2 : 12,5;
- indice de chauffage indiqué dans la brochure : 10,5;
- niveau sonore extérieur maximal indiqué : 61 dB(A).
Ces chiffres démontrent pourquoi il est important de vérifier la combinaison exacte des équipements installés au lieu d’attribuer automatiquement un rendement générique à toutes les configurations MIDEA 28.
Chez AirGreen, lorsque l’admissibilité à un programme comme LogisVert d’Hydro-Québec est pertinente, nous vérifions la combinaison homologuée et la référence AHRI correspondant réellement aux appareils proposés.
Le défi principal de ce chantier : positionner correctement le condenseur

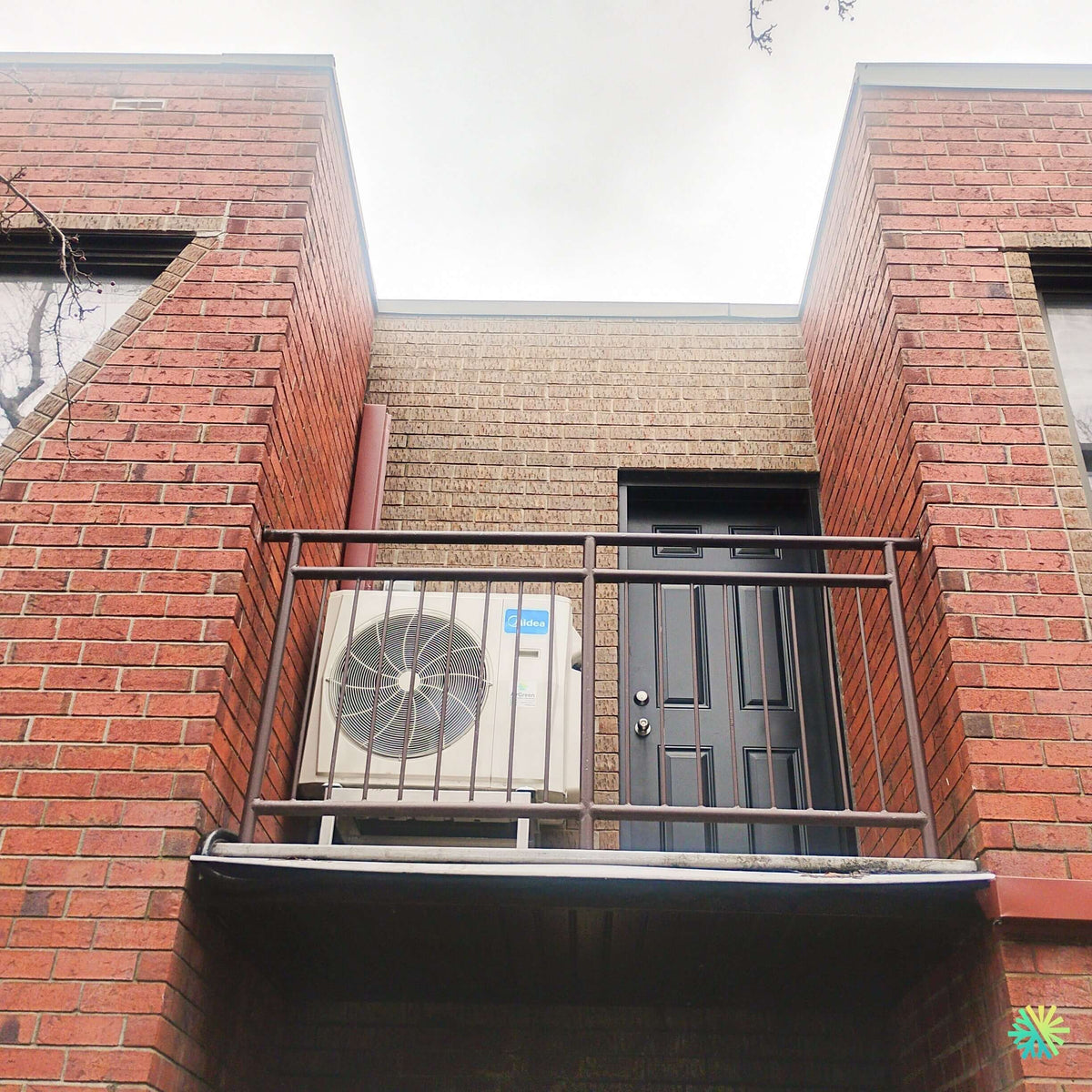

La photo de cette installation à Saint-Blaise-sur-Richelieu montre un contexte très différent d’une maison où nous pouvons simplement placer la thermopompe au sol contre une grande façade dégagée.
Ici, l’unité extérieure devait être installée :
- sur un balcon surélevé;
- entre deux murs de brique;
- derrière un garde-corps métallique;
- immédiatement à côté d’une porte;
- avec relativement peu de profondeur disponible.
Le choix de la position devait donc être extrêmement méthodique.
Une installation sur support plutôt que directement sur le balcon
L’unité extérieure MIDEA visible sur la photo repose sur un support métallique surélevé.
Cette méthode apporte plusieurs avantages.
Elle maintient d’abord l’appareil à une hauteur qui facilite la gestion de l’eau et de la neige. Une thermopompe utilisée en chauffage produit de l’eau pendant ses cycles de dégivrage. En hiver québécois, cette eau peut ensuite geler.
Nous devons donc éviter de placer l’équipement dans une position où l’accumulation de glace pourrait atteindre directement la base de l’appareil ou nuire au drainage.
Le support contribue également à :
- stabiliser le condenseur;
- préserver un dégagement sous l’équipement;
- réduire le contact direct avec la surface du balcon;
- faciliter certains accès lors de l’entretien.
La circulation d’air est essentielle dans une alcôve
Le ventilateur de l’unité extérieure déplace une importante quantité d’air. La documentation MIDEA indique d’ailleurs des débits extérieurs dépassant 2 000 CFM pour certaines capacités de la gamme multizone. Pour le modèle de 27 000 BTU/h Extreme Heat répertorié dans la brochure, le débit maximal indiqué est de 2 148 CFM.
Installer un appareil capable de déplacer autant d’air dans un espace partiellement fermé demande donc davantage d’attention qu'une installation au milieu d'un mur totalement dégagé.
Nous devons éviter que l’air rejeté par l’appareil soit rapidement réaspiré par l’échangeur.
Ce phénomène, appelé recirculation, peut nuire au rendement lorsque les dégagements sont insuffisants.
Le garde-corps, les murs latéraux, le plafond du balcon et toute autre obstruction doivent être pris en compte avant de fixer définitivement l’unité.
La porte voisine devait rester pleinement fonctionnelle
Un autre élément évident sur la photo est la proximité de la porte d’accès.
Le condenseur ne devait pas :
- nuire à l’ouverture de la porte;
- réduire excessivement le passage;
- créer un obstacle dangereux;
- compliquer les mouvements sur le balcon;
- empêcher l’accès à l’unité lors d’un entretien.
Cela paraît simple sur papier, mais quelques pouces peuvent faire une différence importante lorsqu’une thermopompe doit cohabiter avec un garde-corps et une porte dans une zone étroite.
Des conduites protégées et intégrées à la maçonnerie
À gauche de l’unité extérieure, nous pouvons voir le passage vertical des conduites contre le mur de brique.
Lors d’une installation de thermopompe multizone, ces conduites comprennent généralement les liaisons frigorifiques et les éléments électriques ou de communication nécessaires au raccordement des unités intérieures.
Nous accordons beaucoup d’importance à leur cheminement.
Une installation propre ne signifie pas simplement cacher les tuyaux. Il faut également choisir un parcours qui :
- limite les longueurs inutiles;
- protège les conduites;
- évite les angles problématiques;
- conserve un accès raisonnable;
- demeure visuellement cohérent avec le bâtiment.
Sur une façade de brique comme celle-ci, l’alignement vertical des conduites aide aussi à obtenir une finition beaucoup plus discrète.
Pourquoi la hauteur d’installation change notre façon de travailler
Une unité installée sur un balcon présente également une réalité supplémentaire : nos techniciens doivent transporter, positionner et fixer un équipement relativement lourd dans un espace réduit.
À titre d’exemple, le groupe extérieur MIDEA Extreme Heat 27 000 BTU/h présenté dans la documentation pèse environ 168 lb net, avec des dimensions indiquées d’environ 37 1/4 po de largeur, 16 1/8 po de profondeur et 31 7/8 po de hauteur.
Même lorsque la configuration exacte d’un chantier diffère, ces ordres de grandeur montrent pourquoi une installation sur balcon doit être préparée correctement.
L’équipement doit être manipulé sans endommager :
- la brique;
- le garde-corps;
- la porte;
- les conduites;
- le balcon lui-même.
Une seule unité extérieure pour deux zones : un avantage concret sur les façades compactes
La photo permet également de comprendre visuellement pourquoi le multizone constitue une excellente option dans certaines propriétés.
Il serait difficile d’imaginer deux condenseurs complets dans cet espace sans créer un encombrement majeur.
La solution double zone permet de desservir plusieurs secteurs avec un seul groupe extérieur, ce qui réduit l’espace occupé et le nombre de sources sonores à l’extérieur. MIDEA présente précisément le gain d’espace et la réduction du nombre d’unités extérieures comme des avantages du concept multizone.
Pour des maisons, plex, copropriétés ou bâtiments où les façades utilisables sont limitées, cet argument est souvent décisif.
Erreurs à éviter lors d’une installation multizone sur balcon
Notre expérience en CVAC à Montréal, Laval, Longueuil, Rive Sud et Rive Nord nous a montré plusieurs erreurs récurrentes.
Choisir l’emplacement uniquement parce que l’unité y entre
Une thermopompe peut physiquement entrer dans un espace tout en étant mal positionnée pour son fonctionnement.
Il faut considérer la circulation de l’air, l’entretien, le dégivrage, le bruit et l’accessibilité.
Placer l’appareil trop bas
Sur un balcon ou près du sol, une installation trop basse peut créer des problèmes avec la neige et l’accumulation de glace sous l’unité pendant l’hiver.
Sous-estimer le dégivrage
En chauffage, une thermopompe doit périodiquement dégivrer son échangeur extérieur. L’eau résultante doit pouvoir s’écouler correctement.
Une belle installation en septembre peut devenir problématique en janvier si la gestion de cette eau n’a pas été anticipée.
Additionner les BTU des unités intérieures sans vérifier la capacité extérieure
Un multizone demande une vraie sélection technique.
Comme MIDEA le précise dans sa documentation, une demande intérieure dépassant la capacité nominale du groupe extérieur entraîne une réduction de la capacité disponible pour les zones.
Négliger l’entretien futur
Une thermopompe devra éventuellement être inspectée, nettoyée ou réparée.
Une unité collée contre un obstacle peut transformer une intervention normale en opération inutilement complexe.
SynchroConnect : une fonction intéressante pour les installations multizones
Les systèmes multizones comportent davantage de raccordements qu’un simple appareil simple zone.
MIDEA met de l’avant sa technologie SynchroConnect, conçue pour aider à vérifier et synchroniser les correspondances entre les conduites frigorifiques et les raccordements électriques des différentes unités intérieures.
Pour nous, ce type de fonction ne remplace évidemment jamais une installation méticuleuse, mais il représente une couche supplémentaire de contrôle utile lors de la mise en service d’un système multizone.
Notre approche AirGreen : penser à l’hiver dès le jour de l’installation
Une installation réalisée au Québec ne peut pas être pensée uniquement pour la climatisation estivale.
Lorsque nous préparons un projet de thermopompe à Saint-Blaise-sur-Richelieu, à Montréal ou ailleurs dans le Grand Montréal, nous devons toujours anticiper ce qui se passera lorsque la température chutera et que le système fonctionnera pendant de longues périodes en chauffage.
Cela influence :
- la hauteur du support;
- le dégagement autour de l’unité;
- la gestion du drainage;
- l’emplacement par rapport aux portes et passages;
- la fixation des conduites;
- la facilité d’accès pour le service.
Cette installation MIDEA en est une bonne démonstration : l’espace était compact, mais le groupe extérieur a pu être intégré au balcon sans multiplier les appareils ni sacrifier inutilement l’accès.
À qui recommandons-nous une thermopompe double zone MIDEA?
Une MIDEA 28 double zone peut être particulièrement intéressante pour :
- une maison où deux étages ont des besoins différents;
- un logement avec aire ouverte et chambres séparées;
- une propriété possédant peu d’espace extérieur;
- un bâtiment où le propriétaire veut éviter deux condenseurs;
- une maison dont certaines pièces sont utilisées à des horaires différents;
- une rénovation où l’installation de conduits centraux serait trop invasive.
Le choix exact doit cependant toujours être confirmé à partir des besoins thermiques du bâtiment.
Une installation réussie ne se résume pas au choix de la marque
La qualité finale d’une thermopompe MIDEA dépend autant de sa sélection que de son installation.
Dans le projet de Saint-Blaise-sur-Richelieu, la contrainte la plus intéressante n’était pas simplement de raccorder une thermopompe double zone. Il fallait intégrer correctement une unité extérieure dans un balcon compact entouré de maçonnerie, derrière un garde-corps et à proximité immédiate d’une porte.
C’est précisément pour ce type de détail que nous effectuons une analyse du site avant de déterminer la configuration finale.
Chez AirGreen, nous installons des thermopompes murales, multizones, centrales et gainables dans tout le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ainsi que dans plusieurs municipalités de la Montérégie.
Notre objectif demeure le même : choisir un appareil adapté au bâtiment, sélectionner correctement les capacités, prévoir les contraintes propres au climat québécois et réaliser une installation qui restera accessible, propre et fonctionnelle pendant de nombreuses années.
Pour un propriétaire qui envisage une thermopompe double zone MIDEA, cette installation de Saint-Blaise-sur-Richelieu montre bien qu’une solution multizone peut être particulièrement efficace lorsque le confort intérieur doit être réparti entre plusieurs espaces, mais que la place disponible à l’extérieur est limitée.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Chaque maison a ses contraintes. On les voit avant d’installer.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
