À Saint-Marcel-de-Richelieu, une intégration centrale pensée autour du retour d’air, du drainage et de l’accès au service

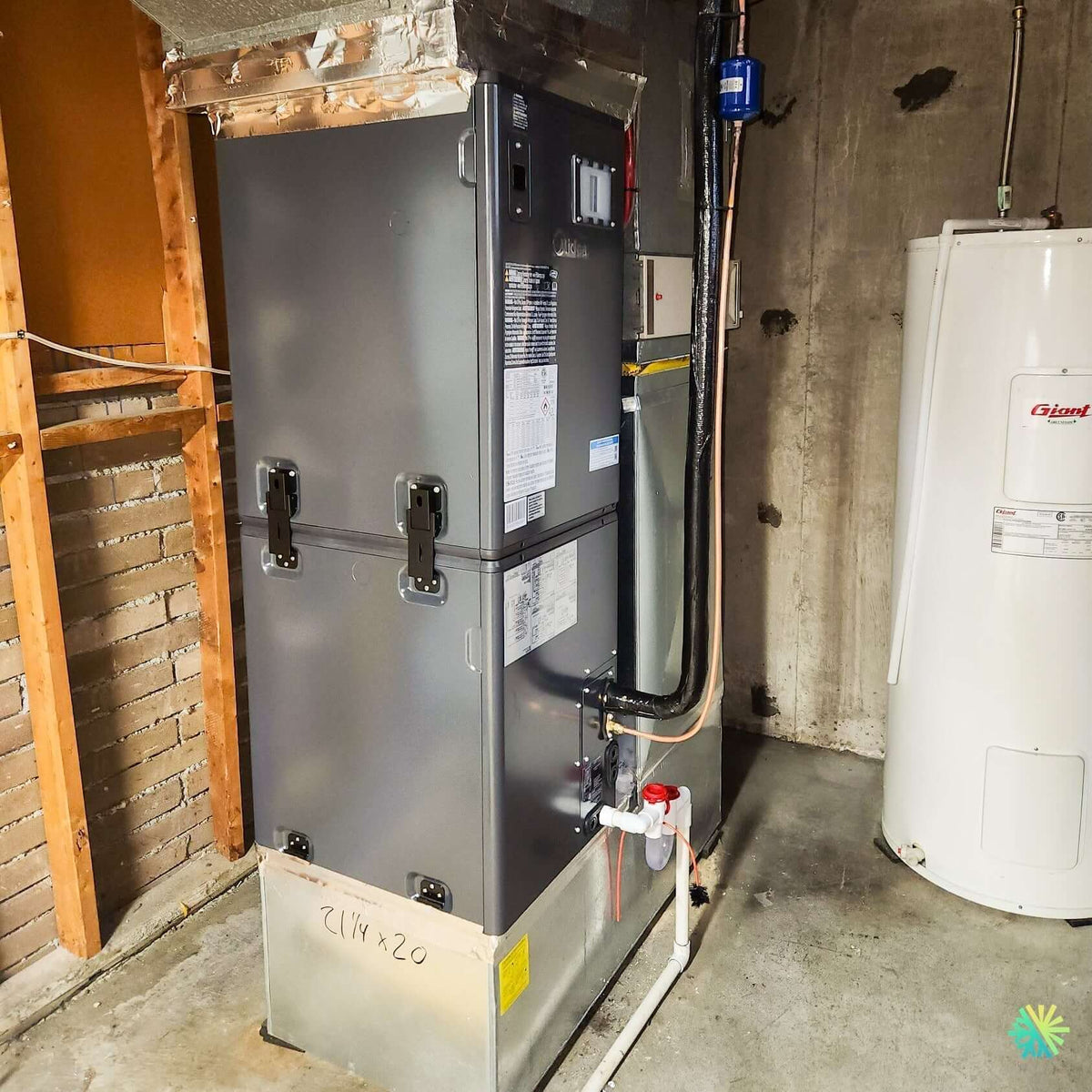

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Marcel-de-Richelieu montre très bien pourquoi le remplacement d’un système central ne devrait jamais être traité comme un simple échange d’appareils. Sur ce chantier AirGreen, la nouvelle unité devait prendre place dans une salle mécanique existante, entre la structure du bâtiment, le réseau de conduits, les conduites frigorifiques et un chauffe-eau déjà installé à proximité.
La photographie met en évidence plusieurs aspects techniques souvent invisibles sur une soumission : le cabinet MIDEA repose sur une base en tôle fabriquée pour l’installation, le raccordement supérieur au réseau de conduits est soigneusement adapté, les conduites de réfrigérant remontent le long du côté droit, et le drainage des condensats demeure entièrement accessible à l’avant de l’appareil.
À droite, le chauffe-eau Giant reste dégagé. À gauche, la charpente et une partie de la maçonnerie existante rappellent que nous sommes bien dans un bâtiment déjà construit, avec des dimensions et des contraintes qu’il faut respecter plutôt que modifier inutilement.
C’est précisément le type de projet où notre expérience en CVAC, ventilation, conduits, réfrigération et mise en service devient aussi importante que le choix de la machine elle-même.
Une installation verticale adaptée au réseau existant
La MIDEA EVOX G3 est ici installée en configuration verticale. Le cabinet est constitué de modules superposés, reliés par les attaches latérales caractéristiques de cette génération.
Cette architecture modulaire n’est pas seulement un détail de fabrication. MIDEA prévoit six configurations d’installation, notamment en débit ascendant, descendant, horizontal gauche, horizontal droit et différentes variantes compactes. Le fabricant souligne aussi que les modules sont conçus pour faciliter la manutention dans les sous-sols, greniers et espaces mécaniques difficiles.
Dans cette résidence de Saint-Marcel-de-Richelieu, la configuration verticale permettait de conserver une organisation logique : retour d’air à la base, traitement de l’air à travers l’unité et raccordement au réseau de distribution dans la partie supérieure.
Le choix d’une orientation ne devrait jamais être fait uniquement parce que « l’ancienne fournaise était comme ça ». Nous regardons plutôt :
- la position des conduits existants;
- le sens du débit;
- la hauteur disponible;
- l’emplacement des lignes frigorifiques;
- le drainage;
- les accès électriques;
- la proximité d’autres équipements;
- et surtout la possibilité d’ouvrir les panneaux dans plusieurs années.
Une base de retour d’air fabriquée pour l’appareil
La partie inférieure de la photo est particulièrement intéressante.
La fournaise repose sur un caisson métallique qui sert à l’intégration avec le réseau de retour d’air. Une dimension manuscrite d’environ 21 1/4 × 20 po apparaît même sur cette pièce, ce qui illustre bien la réalité de notre métier : les raccords et transitions sont souvent mesurés et fabriqués en fonction du bâtiment réel.
Le retour d’air est l’un des éléments les plus sous-estimés lors d’un remplacement de système central.
Une nouvelle thermopompe centrale peut avoir d’excellentes performances sur papier, mais elle ne peut pas distribuer correctement son chauffage et sa climatisation si le ventilateur manque d’air à l’entrée.
Un retour insuffisant peut contribuer à :
- une pression statique trop élevée;
- un débit réduit;
- davantage de bruit;
- un fonctionnement prolongé;
- un échange thermique moins favorable;
- et une usure accrue du système de ventilation.
C’est pour cette raison que nous regardons toujours la dimension du retour et la géométrie du caisson avant de finaliser l’installation.
Le raccordement supérieur : une continuité d’air qui doit rester étanche
Dans la partie haute de la photographie, la MIDEA rejoint le réseau de conduits existant par une section de tôle adaptée au cabinet. Les jonctions sont scellées avec du ruban métallique.
Cette étape paraît simple une fois terminée, mais elle influence directement le comportement du système.
Une transition supérieure mal conçue peut créer une contraction trop brusque, une turbulence excessive ou une fuite d’air avant même que celui-ci atteigne les pièces de la maison.
Nous cherchons donc à obtenir un raccordement qui respecte à la fois :
- le débit demandé;
- la section disponible;
- l’étanchéité;
- les dégagements autour du cabinet;
- et les contraintes du conduit existant.
Cette approche est particulièrement importante dans les résidences où nous conservons une bonne partie du réseau original.
Computational Constant Airflow 2.0 : utile, mais pas magique
L’un des avantages techniques de l’EVOX G3 est sa technologie Computational Constant Airflow 2.0.
Selon MIDEA, le système peut ajuster le fonctionnement du ventilateur lorsque les conditions du réseau ou de la filtration changent. La documentation présente des exemples de maintien du débit jusqu’à 1,2 po de colonne d’eau de pression statique externe dans les conditions prévues par le fabricant.
La plateforme permet aussi jusqu’à 60 niveaux d’ajustement du volume d’air, ce qui donne au technicien une plage de réglage particulièrement intéressante lors d’une rénovation.
Cela dit, nous ne présentons jamais cette technologie comme une excuse pour négliger les conduits.
Si un retour est beaucoup trop petit ou si une section du réseau impose une restriction majeure, l’électronique ne peut pas supprimer la limite physique.
La bonne méthode consiste à combiner un réseau correctement adapté et un réglage précis du ventilateur.
Les détails visibles sur ce chantier qui feront une différence pendant les prochaines années
Un drainage de condensats conçu pour pouvoir être nettoyé
À l’avant de l’appareil, nous voyons clairement le réseau de drainage en PVC ainsi qu’un piège transparent avec accès supérieur rouge. Une petite brosse d’entretien est également attachée à proximité.
C’est l’un des détails les plus pratiques de cette installation.
Lorsque la thermopompe fonctionne en climatisation, le serpentin intérieur condense l’humidité contenue dans l’air. Cette eau doit ensuite être évacuée continuellement.
Avec le temps, une conduite de condensats peut accumuler des dépôts. Si le réseau est difficile d’accès, une opération de nettoyage très simple peut devenir inutilement compliquée.
Ici, la disposition permet de :
- voir le piège;
- accéder au drain;
- effectuer un nettoyage;
- vérifier l’écoulement;
- intervenir sans démonter le cabinet.
Dans un sous-sol sur dalle comme celui de cette résidence de Saint-Marcel-de-Richelieu, cela permet également de repérer rapidement une anomalie avant qu’elle ne devienne un problème plus important.
Les conduites frigorifiques restent regroupées sur le côté de l’appareil
La liaison frigorifique est bien visible à droite du cabinet.
La conduite de plus grand diamètre est recouverte d’une isolation noire. La petite conduite en cuivre la longe presque verticalement avant de rejoindre l’unité intérieure.
Cette disposition permet de garder l’avant du système relativement dégagé.
C’est un aspect important pour le futur entretien CVAC. Nous voulons éviter qu’un technicien soit obligé de déplacer des tuyaux simplement pour accéder à un panneau de service.
Sur une installation centrale, nous pensons donc à deux moments en même temps :
le jour où nous installons l’appareil et le jour où quelqu’un devra éventuellement le réparer.
Un composant frigorifique supplémentaire bien accessible
On remarque également un composant cylindrique bleu intégré à l’une des conduites frigorifiques dans la partie supérieure droite.
La photographie permet d’observer son emplacement, mais pas suffisamment ses inscriptions pour confirmer précisément sa référence. Ce que nous pouvons toutefois constater, c’est que le composant reste visible et accessible plutôt que d’être enfermé derrière la structure ou les conduits.
Cette logique d’accessibilité est importante dans toute installation réfrigérée.
Le chauffe-eau voisin devait rester complètement utilisable
Le chauffe-eau Giant installé à droite de la fournaise constitue une autre contrainte concrète du chantier.
Il aurait été très facile de gagner quelques pouces en rapprochant davantage l’EVOX G3 ou en faisant passer certaines conduites devant le chauffe-eau. Cela aurait toutefois compliqué l’entretien et un éventuel remplacement futur de l’un ou l’autre appareil.
Nous cherchons donc à préserver les zones de service de tous les équipements mécaniques, pas seulement de celui que nous installons.
Une salle mécanique doit rester fonctionnelle dans son ensemble.
La conception modulaire permet de mieux gérer les accès difficiles
La documentation MIDEA présente la construction EVOX G3 comme une architecture Block N Lock permettant de séparer et réassembler plus facilement certaines sections. Le fabricant met notamment de l’avant la facilité de déplacement dans les escaliers, les sous-sols et les espaces difficiles.
Ce type de caractéristique a une vraie valeur sur le terrain.
Une unité centrale complète peut être lourde et encombrante. Dans certaines maisons, le chemin entre la porte d’entrée et la salle mécanique comprend :
- un escalier étroit;
- un virage à 90 degrés;
- une porte de petite largeur;
- une poutre basse;
- ou plusieurs équipements déjà installés.
Pouvoir travailler avec des modules réduit les manipulations difficiles et donne davantage de possibilités lors du positionnement final.
Une gamme EVOX G3 de plusieurs capacités
MIDEA propose cette plateforme dans plusieurs capacités.
La documentation fournie présente notamment des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.
Selon la combinaison intérieure-extérieure, le fabricant publie des performances pouvant atteindre :
- 19 SEER2;
- 12,5 EER2;
- 10,8 HSPF2;
- et un COP jusqu’à 2,14 à 5 °F (-15 °C).
La plaque signalétique de l’appareil est visible sur la photographie de Saint-Marcel-de-Richelieu, mais les caractères restent trop petits pour confirmer de manière fiable le numéro complet de modèle.
Nous ne voulons donc pas inventer une capacité précise.
Pour annoncer le rendement exact d’une installation, nous utilisons toujours la combinaison complète unité intérieure + unité extérieure, pas seulement la série EVOX G3.
Une plateforme conçue pour fonctionner par très basse température
La documentation de MIDEA présente l’EVOX G3 comme une plateforme de thermopompe de climat froid et indique un fonctionnement continu jusqu’à -30 °C. Le fabricant publie aussi des données d’essai à environ -25 °C pour un système trois tonnes.
Ces chiffres sont particulièrement pertinents pour une installation en Montérégie.
Une thermopompe centrale québécoise ne doit pas uniquement être bonne en climatisation. Il faut s’intéresser à ce qu’elle peut fournir lorsque la température extérieure descend réellement.
Nous regardons donc :
- la capacité de chauffage à basse température;
- le COP;
- la charge de la maison;
- le point où l’appoint électrique devient nécessaire;
- et la façon dont le thermostat ou la commande gère les différentes sources de chaleur.
Chauffage électrique auxiliaire : jusqu’à 25 kW ne veut pas dire 25 kW pour tout le monde
L’EVOX G3 peut recevoir différents ensembles de chauffage électrique auxiliaire.
La documentation MIDEA mentionne notamment des options de 10, 15 et jusqu’à 25 kW, avec une gestion pouvant fonctionner en plusieurs étapes selon la configuration.
Le choix de la puissance doit toutefois être fait en fonction du bâtiment.
Nous devons notamment vérifier :
- la perte de chaleur de la résidence;
- la capacité réelle de la thermopompe en hiver;
- la capacité du panneau électrique;
- le calibre des conducteurs;
- le disjoncteur requis;
- les autres charges électriques;
- le type de stratégie de relève.
Le plus gros élément disponible n’est donc pas automatiquement le meilleur.
R-454B et classification A2L
La gamme EVOX centrale présentée dans la documentation utilise le réfrigérant R-454B. MIDEA indique pour celui-ci un potentiel de réchauffement global, ou GWP, de 466, et l’identifie comme réfrigérant A2L.
La classification A2L signifie que le réfrigérant est légèrement inflammable.
Pour les occupants, cela ne change pas l’usage normal du système. En revanche, cela influence les procédures d’installation et de service auxquelles doivent se conformer les techniciens.
Nous devons notamment utiliser les méthodes et équipements appropriés pour le travail sur les systèmes A2L.
Filtration : MERV 13 possible, mais toujours avec une analyse du débit
La documentation EVOX G3 prévoit l’intégration de filtres de 1, 2 ou 4 pouces, avec des options MERV 13.
Un meilleur niveau de filtration peut être intéressant, particulièrement pour capter davantage de particules, mais il ne faut pas choisir un filtre uniquement selon son indice MERV.
La perte de pression du filtre fait partie du réseau.
Si nous installons un média très restrictif dans un retour déjà limite, le ventilateur devra travailler davantage.
Nous cherchons donc un équilibre entre :
- filtration;
- débit;
- pression statique;
- niveau sonore;
- et besoin réel du propriétaire.
Plusieurs méthodes de contrôle selon la configuration
MIDEA prévoit également différentes stratégies de régulation.
La documentation mentionne une compatibilité avec la communication 485, certaines architectures en 24 V et des possibilités de communication sans fil entre certains composants EVOX compatibles.
Cette flexibilité peut être particulièrement utile lors d’un remplacement.
Dans une maison existante, le câble reliant le thermostat au sous-sol peut ne pas comporter suffisamment de conducteurs pour toutes les fonctions d’un système moderne. Pouvoir adapter la méthode de commande peut éviter certains travaux invasifs dans les murs finis.
La subvention doit être vérifiée à partir de la combinaison exacte
La documentation fournie permet de confirmer les performances générales de la gamme EVOX G3, mais elle ne suffit pas à confirmer l’admissibilité ou le montant d’une subvention québécoise pour cette installation précise.
Pour une demande d’aide financière liée à une thermopompe centrale, nous devons vérifier séparément :
- le modèle exact de l’unité intérieure;
- le modèle exact de l’unité extérieure;
- leur combinaison certifiée;
- la capacité de chauffage utilisée par le programme;
- et les critères applicables à la date des travaux.
C’est une distinction importante.
Deux installations portant toutes les deux le nom MIDEA EVOX G3 peuvent utiliser des capacités et des combinaisons différentes. Il serait donc incorrect de promettre un montant uniquement à partir du nom de la série.
Les erreurs à éviter lors d’un remplacement central à Saint-Marcel-de-Richelieu
Cette réalisation permet de résumer plusieurs pièges fréquents :
- choisir le nouvel appareil uniquement selon le tonnage de l’ancienne fournaise;
- négliger la taille du retour d’air;
- installer la fournaise sans penser au chauffe-eau voisin;
- bloquer les panneaux avec les conduites frigorifiques;
- utiliser un filtre trop restrictif;
- rendre le drain de condensats difficile à nettoyer;
- choisir automatiquement l’élément électrique maximal;
- mal sceller le raccordement au réseau supérieur;
- oublier de vérifier la pression statique;
- annoncer une subvention sans connaître la combinaison exacte;
- négliger les particularités du R-454B A2L.
Une installation qui résume bien notre façon de travailler chez AirGreen
Ce projet à Saint-Marcel-de-Richelieu n’est pas intéressant parce que la machine est simplement neuve.
Il est intéressant parce que chaque partie devait être organisée autour de contraintes concrètes.
Nous avons une MIDEA EVOX G3 verticale, une base de retour fabriquée pour l’installation, un réseau supérieur raccordé et scellé, un drainage transparent facile à entretenir, des conduites frigorifiques positionnées sur le côté et un chauffe-eau adjacent dont l’accès devait rester intact.
Ce sont ces détails qui transforment un remplacement d’équipement en véritable installation CVAC.
Chez AirGreen, nous appliquons la même logique à nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : regarder le bâtiment dans son ensemble avant de décider comment la machine doit être installée.
Le modèle EVOX G3 offre beaucoup de flexibilité grâce à sa conception modulaire, son ventilateur ajustable et ses nombreuses configurations possibles. Mais ces caractéristiques donnent leur plein potentiel uniquement lorsque les conduits, le retour d’air, le drainage, les raccordements frigorifiques, l’électricité et l’accès au service sont eux aussi correctement planifiés.
