Une installation centrale dans un espace mécanique extrêmement serré, où chaque pouce devait être utilisé intelligemment
Cette installation de fournaise électrique MIDEA EVOX G3 à Deux-Montagnes illustre parfaitement une réalité que nous rencontrons souvent sur la Rive Nord de Montréal : le défi principal n’est pas toujours de choisir l’équipement, mais de réussir à l’intégrer proprement dans un espace mécanique déjà construit autour d’un ancien système.

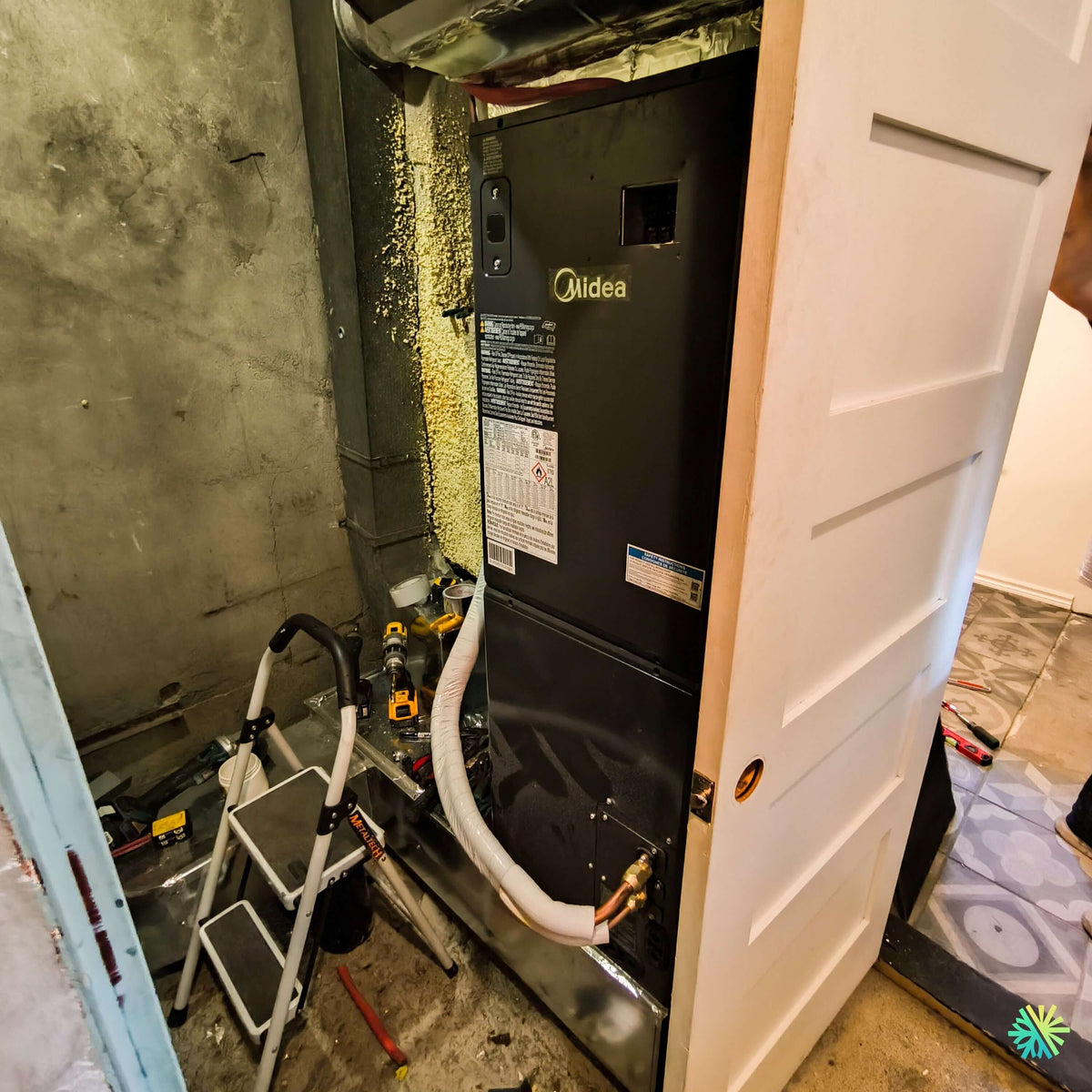

Sur la photo prise pendant notre intervention, la contrainte est évidente. La nouvelle unité intérieure MIDEA EVOX G3 est installée dans une ouverture très étroite, entre un mur de fondation en béton, un réseau de conduits existant et une porte intérieure qui passe immédiatement devant l’appareil. Les conduites frigorifiques isolées doivent contourner proprement la façade inférieure de l’unité avant de rejoindre les raccords de cuivre. Au-dessus, le caisson vient s’intégrer au plénum existant avec très peu d’espace disponible.
Ce type de chantier oblige notre équipe à réfléchir à l’installation comme à un ensemble : fournaise électrique, thermopompe centrale, conduits, accès de service, circuit frigorifique, drainage, câblage et dégagements mécaniques doivent tous fonctionner ensemble.
Dans ce cas à Deux-Montagnes, il n’était pas question de simplement retirer l’ancien appareil et de placer le nouveau au même endroit. La configuration devait être ajustée pour que la nouvelle génération d’équipement puisse fonctionner correctement tout en restant accessible pour les futurs travaux d’entretien CVAC.
Une fournaise installée presque au millimètre dans son espace mécanique
Le premier détail marquant de cette installation est la proximité entre la MIDEA EVOX G3 et la porte.
Lorsque la porte est ouverte, elle se trouve immédiatement devant le côté droit de la machine. Cela signifie que nous devions contrôler précisément la position du caisson afin de préserver autant que possible l’accès aux panneaux et aux connexions.
Dans une salle mécanique spacieuse, quelques pouces supplémentaires ont peu d’importance. Dans une installation comme celle-ci, ils peuvent déterminer si un technicien sera capable de démonter un panneau, d’accéder aux raccords ou d’effectuer un diagnostic plusieurs années plus tard.
Nous devons donc vérifier avant la fixation définitive :
- la largeur réelle disponible;
- la trajectoire de la porte;
- l’espace nécessaire pour démonter les panneaux;
- le passage des conduites frigorifiques;
- les raccordements électriques;
- l’accès au drain de condensation;
- la transition entre l’unité et les conduits existants;
- la possibilité d’effectuer un entretien futur sans démolir le local.
Cette attention devient particulièrement importante dans les maisons de Deux-Montagnes, Sainte-Marthe-sur-le-Lac, Laval, Montréal, Longueuil et de la Rive Nord, où plusieurs systèmes centraux sont installés dans des sous-sols finis ou semi-finis comportant peu de dégagement.
Les conduites frigorifiques visibles sur la photo : un passage qui devait rester compact
Sur le côté inférieur de l’appareil, nous voyons deux conduites frigorifiques isolées qui reviennent vers les raccordements de l’unité.
Leur trajectoire n’est pas choisie au hasard.
Une conduite de réfrigérant doit respecter un rayon de courbure raisonnable. Nous voulons éviter les plis, les écrasements et les changements de direction inutilement brusques. Dans un espace très limité, il faut donc trouver une route suffisamment compacte pour ne pas gêner le passage tout en respectant les contraintes mécaniques du cuivre.
L’isolation visible autour des tuyaux est également importante. Elle limite les échanges thermiques indésirables et contribue à prévenir la condensation sur la conduite froide pendant le fonctionnement en climatisation.
Dans ce projet à Deux-Montagnes, les raccordements se trouvent près du bas de la machine, ce qui permet de conserver la zone supérieure relativement dégagée pour l’intégration aux conduits.
Pourquoi le caisson EVOX G3 est intéressant pour les espaces de remplacement
Le fabricant a spécifiquement travaillé la conception de la gamme EVOX G3 pour faciliter l’intégration dans des bâtiments existants.
MIDEA indique des largeurs d’unités intérieures d’environ 14,5 à 21,5 pouces, selon la capacité. La documentation mentionne également une architecture multi-voltage pouvant s’adapter au 115 V ou 208/230 V, selon la configuration de l’équipement.
Ces dimensions sont importantes lors du remplacement d’une ancienne fournaise centrale, parce que refaire complètement une salle mécanique peut représenter beaucoup plus de travail que l’installation de la machine elle-même.
Sur notre chantier de Deux-Montagnes, cette philosophie de conception prend tout son sens : l’EVOX G3 devait prendre place dans une ouverture où les marges disponibles étaient extrêmement réduites.
Une conception modulaire utile lorsqu’un escalier ou une porte complique l’accès
L’EVOX G3 utilise une conception modulaire appelée Block N Lock.
La documentation MIDEA présente six possibilités d’installation, notamment en débit ascendant, descendant, horizontal droit, horizontal gauche et dans certaines configurations de type « low-boy ». Le fabricant met également de l’avant la possibilité de séparer les sections pour faciliter leur manipulation dans des endroits difficiles d’accès.
Dans nos projets de chauffage central et thermopompe centrale, cette modularité devient particulièrement utile lorsque l’équipement doit passer :
- par une porte étroite;
- dans un escalier de sous-sol;
- entre plusieurs murs finis;
- sous des conduits existants;
- dans un local technique où il est impossible de faire pivoter un gros caisson conventionnel.
Ce n’est pas une caractéristique visible une fois le chantier terminé, mais elle peut faire une énorme différence pendant l’installation.
Ce que la MIDEA EVOX G3 apporte à un système central moderne au Québec
Un fonctionnement de thermopompe prévu jusqu’à -30 °C
Lorsqu’elle est combinée avec l’unité extérieure EVOX correspondante, la plateforme a été développée pour fonctionner dans des conditions de froid importantes.
MIDEA annonce un fonctionnement continu jusqu’à -30 °C. Les données publiées pour le système trois tonnes utilisé dans les essais du fabricant indiquent également jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre environ 1,9 dans les conditions présentées.
Pour une résidence de Deux-Montagnes, cette donnée est beaucoup plus pertinente qu’une simple performance nominale mesurée à température douce.
Les besoins d’une maison québécoise changent radicalement lorsque la température passe de quelques degrés au-dessus de zéro à -15 °C, -20 °C ou moins.
C’est pourquoi nous évaluons toujours la thermopompe selon son comportement hivernal, et pas uniquement selon sa capacité nominale en climatisation.
Plusieurs capacités disponibles, mais le modèle exact doit être confirmé
La gamme présentée par MIDEA comprend différentes combinaisons allant de 18 000 à 54 000 BTU/h, selon le modèle intérieur et l’unité extérieure associée.
Le tableau technique du fabricant comprend notamment des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU.
Sur la photo de cette installation à Deux-Montagnes, la plaque signalétique est visible, mais les caractères ne sont pas suffisamment lisibles pour que nous annoncions une capacité précise avec certitude.
Nous préférons toujours être exacts.
Le terme MIDEA EVOX G3 désigne une famille de produits et non un seul tonnage. La capacité doit donc être vérifiée à partir du numéro de modèle réel de l’équipement installé.
Jusqu’à 19 SEER2 et 10,8 HSPF2 selon les combinaisons
Selon les tableaux MIDEA, la gamme peut atteindre jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F pouvant atteindre 2,14, selon la combinaison choisie.
Les chiffres varient toutefois d’une capacité à l’autre.
C’est un détail très important lorsqu’un propriétaire compare deux soumissions de thermopompe centrale. Deux propositions peuvent toutes les deux mentionner « EVOX G3 », tout en utilisant des combinaisons différentes présentant des performances différentes.
Nous vérifions donc le modèle intérieur, le modèle extérieur et la combinaison certifiée avant de présenter les valeurs de rendement.
Un système de ventilation capable de mieux composer avec les conduits existants
Une autre caractéristique particulièrement pertinente dans ce chantier est la technologie Computational Constant Airflow 2.0.
Selon MIDEA, le système peut ajuster automatiquement la puissance et la vitesse du ventilateur afin de maintenir le débit demandé malgré différentes conditions de conduits ou de filtration. La documentation indique jusqu’à environ 1,2 po de colonne d’eau de pression statique externe, ainsi qu’un réglage pouvant atteindre 60 niveaux de débit d’air.
Cette capacité est intéressante dans une maison existante parce que le réseau de conduits n’a souvent pas été conçu pour la nouvelle machine.
Mais elle ne remplace jamais une bonne conception.
Un ventilateur modulant ne corrige pas un mauvais conduit
Si le retour d’air est trop petit, si le plénum est fortement restrictif ou si plusieurs conduits sont insuffisants, le moteur devra travailler davantage.
Nous devons donc vérifier le système dans son ensemble.
Sur notre chantier de Deux-Montagnes, la nouvelle unité est directement raccordée à un réseau existant avec une transition fabriquée en tôle. Cette adaptation doit offrir un passage d’air cohérent plutôt qu’un simple raccord physique entre deux dimensions différentes.
La filtration doit elle aussi être considérée dans le calcul du débit
La plateforme EVOX G3 peut être associée à des filtres de 1, 2 ou 4 pouces, avec une compatibilité annoncée jusqu’au MERV 13.
Une filtration plus élevée peut aider à retenir davantage de particules, de poussière, de pollen et de poils d’animaux.
Cependant, tout filtre crée une résistance au passage de l’air.
Pour cette raison, nous ne choisissons jamais un filtre uniquement en fonction du chiffre MERV. Nous regardons également :
- sa superficie;
- son épaisseur;
- le débit de la fournaise;
- la pression statique totale;
- la dimension du retour;
- la fréquence de remplacement prévue.
Une machine moderne mérite un réseau d’air correctement configuré.
Chauffage électrique auxiliaire pouvant atteindre 25 kW
La documentation MIDEA prévoit des ensembles de chauffage auxiliaire à trois stages pouvant atteindre 25 kW, selon la configuration sélectionnée. MIDEA indique que les stages peuvent être activés et ajustés en fonction des changements de température.
Cela ne veut pas dire qu’un élément de 25 kW est approprié dans toutes les maisons.
Avant d’installer une puissance de chauffage électrique, nous devons vérifier notamment :
- la charge thermique de la résidence;
- le chauffage fourni par la thermopompe;
- la capacité du panneau électrique;
- le calibre des conducteurs;
- le disjoncteur nécessaire;
- la stratégie de chauffage auxiliaire.
Dans certaines résidences de la Rive Nord, la capacité électrique disponible peut devenir l’un des principaux facteurs limitants d’un projet de conversion vers une thermopompe centrale.
R-454B : une génération d’équipement utilisant un réfrigérant A2L
Sur l’étiquette visible à l’avant de l’unité de Deux-Montagnes, nous pouvons remarquer le pictogramme associé au réfrigérant A2L.
La documentation MIDEA confirme que la gamme EVOX utilise du R-454B, avec un potentiel de réchauffement global annoncé de 466.
Cette transition vers le R-454B représente un changement important par rapport à plusieurs anciens systèmes fonctionnant au R-410A.
Pour l’installateur, elle demande des pratiques adaptées au nouveau réfrigérant, des procédures appropriées et une attention particulière lors de la mise en service et du service futur.
Contrôle 24 V ou communication 485
La plateforme EVOX offre également plusieurs possibilités du côté des contrôles.
MIDEA indique une compatibilité avec la communication 485 ou avec certaines configurations utilisant un thermostat 24 V, le système pouvant identifier son mode de contrôle.
Avec le thermostat communicant MIDEA et l’application SmartHome, le fabricant prévoit également des fonctions telles que la programmation des horaires, le suivi de la consommation, le contrôle du confort et certaines fonctions de diagnostic.
Dans un remplacement, cette flexibilité peut faciliter l’intégration avec le câblage existant, sous réserve de la configuration exacte du projet.
Les subventions doivent être vérifiées avec la combinaison complète
Pour une thermopompe centrale au Québec, l’admissibilité à une aide financière ne doit jamais être déterminée uniquement parce que l’équipement porte le nom EVOX G3.
Nous vérifions toujours :
- le modèle exact de l’unité intérieure;
- le modèle de l’unité extérieure;
- la combinaison certifiée;
- les performances correspondantes;
- les critères du programme applicable au moment des travaux.
Cette vérification évite de confondre deux combinaisons qui appartiennent à la même famille de produits mais qui ne présentent pas nécessairement les mêmes données de rendement ou la même admissibilité.
Ce chantier de Deux-Montagnes montre pourquoi l’installation est aussi importante que la machine
La photo de cette installation raconte davantage qu’une fiche technique.
Elle montre une fournaise électrique MIDEA EVOX G3 installée dans un espace particulièrement compact, une porte passant immédiatement devant l’appareil, un mur de fondation à proximité, des conduits existants au-dessus et à l’arrière, ainsi que des conduites frigorifiques qui devaient être acheminées proprement malgré un espace disponible très limité.
C’est exactement dans ces situations que l’expérience d’une équipe CVAC devient importante.
Nous devons penser à ce qui se passe le jour de l’installation, mais aussi dans cinq ou dix ans lorsque quelqu’un devra ouvrir la machine, remplacer une composante ou effectuer un entretien.
Parmi les erreurs que nous cherchons systématiquement à éviter :
- enfermer l’appareil au point de rendre les panneaux inaccessibles;
- créer des coudes excessifs dans les conduites frigorifiques;
- fabriquer une transition de conduit trop restrictive;
- ignorer la pression statique;
- choisir la capacité seulement selon la superficie de la maison;
- négliger la capacité électrique disponible;
- installer un filtre trop restrictif;
- promettre une subvention sans vérifier la combinaison exacte.
Cette installation de fournaise électrique MIDEA EVOX G3 à Deux-Montagnes résume bien notre façon de travailler chez AirGreen : utiliser les caractéristiques de l’équipement pour répondre aux contraintes réelles du bâtiment, plutôt que de forcer le bâtiment à accepter une installation mal adaptée.
Nous appliquons cette même approche aux installations de thermopompes centrales, fournaises électriques, chauffage et climatisation à Deux-Montagnes, Laval, Montréal, Longueuil, sur la Rive Nord et sur la Rive Sud.
Une bonne machine constitue le point de départ. Son intégration aux conduits, au bâtiment et aux besoins réels des occupants détermine le résultat final.
