Installation d’une fournaise électrique MIDEA EVOX G3 à Saint-Eustache, sur la Rive-Nord de Montréal

À Saint-Eustache, une MIDEA EVOX G3 installée dans un local mécanique où chaque pouce disponible avait une fonction

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Eustache illustre une situation que nous rencontrons régulièrement dans les maisons existantes de la Rive-Nord de Montréal : le meilleur emplacement pour un nouveau système central est souvent aussi le plus difficile d’accès. Sur ce chantier, le local mécanique était particulièrement étroit. La nouvelle unité devait être intégrée entre un mur, un important réseau de conduits métalliques et une ouverture de porte laissant très peu de marge de manœuvre.

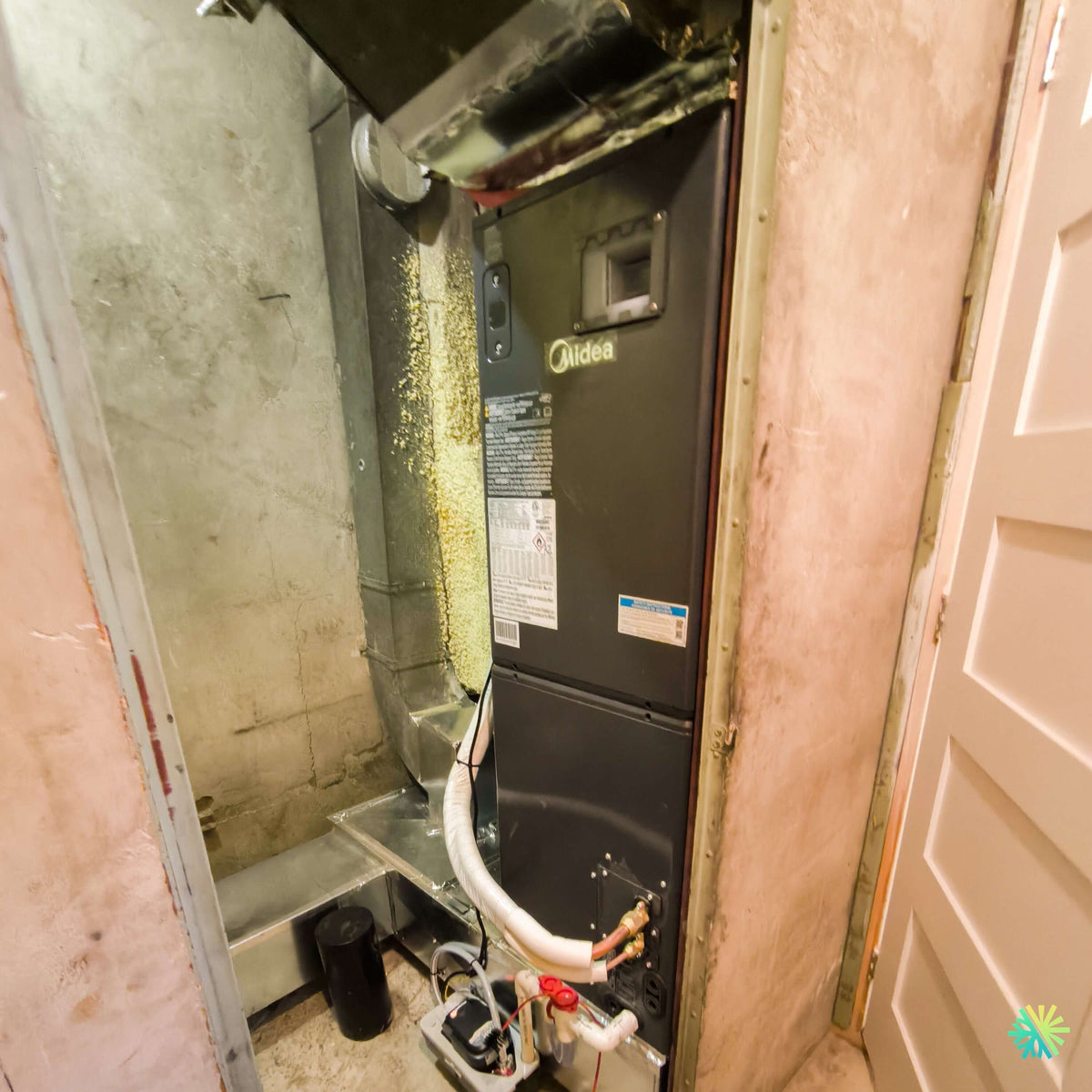

La photographie prise après nos travaux montre clairement cette réalité. La MIDEA EVOX G3 est installée verticalement, avec sa façade orientée vers la seule zone permettant réellement d'accéder aux composants. À gauche, le réseau de ventilation descend presque jusqu’au plancher avant de changer de direction. Au-dessus de l’appareil, la tôle et le plénum occupent pratiquement tout l’espace disponible. À droite, l’encadrement de la porte se trouve à quelques pouces de la fournaise.

Dans un tel environnement, installer un appareil central ne consiste surtout pas à trouver une machine qui « entre ». Nous devons penser dès le départ à ce qui arrivera après l’installation : ouverture des panneaux, changement de filtre, entretien du serpentin, diagnostic électrique, nettoyage du drain et éventuelle intervention sur les conduites frigorifiques.

C’est précisément ce qui rend ce projet intéressant.

Le défi principal : intégrer un système moderne dans une salle mécanique construite autour d’un ancien réseau

Une maison existante ne nous offre pas la liberté d’une construction neuve. Nous devons composer avec ce qui est déjà là.

À Saint-Eustache, le réseau de conduits existant occupait une part importante du local. Plusieurs changements de direction étaient nécessaires dans la tôle avant même d’arriver à l’unité. L’espace de travail au sol était lui aussi limité.

Nous avons donc planifié l’installation CVAC en considérant simultanément :

• le positionnement vertical de la MIDEA EVOX G3;
• le raccordement au réseau de conduits existant;
• l’accès frontal pour le service;
• le passage des conduites frigorifiques;
• l’évacuation des condensats;
• le dégagement près de la porte;
• la pression statique du réseau;
• le câblage de contrôle et d’alimentation.

La photographie finale montre notamment une grosse conduite frigorifique isolée qui descend le long de la partie inférieure de la machine avant de rejoindre les raccords du serpentin. La conduite de cuivre de plus petit diamètre est également visible. Au pied de l’appareil, nous distinguons le système d’évacuation des condensats ainsi qu’un petit ensemble de pompage utilisé pour acheminer l’eau produite en mode climatisation lorsque l’écoulement gravitaire direct n’est pas la solution la plus pratique.

Ce sont des détails moins visibles dans une brochure commerciale, mais ils font partie du fonctionnement quotidien d’un système central.

Une unité verticale compacte, mais surtout une conception pensée pour les espaces difficiles

La MIDEA EVOX G3 utilise une conception modulaire appelée Block N Lock. MIDEA présente six possibilités d’installation, dont les configurations ascendante, descendante, horizontale droite, horizontale gauche et des variantes low-boy adaptées aux endroits où la hauteur est limitée. Le fabricant décrit également cette architecture comme facilitant la manutention dans des sous-sols, greniers et autres espaces contraignants.

Sur ce chantier de Saint-Eustache, nous avons conservé une configuration verticale qui exploitait efficacement la hauteur du local.

Le bénéfice est très concret : plutôt que de reconstruire une grande partie de la salle mécanique pour accueillir une machine aux dimensions incompatibles, nous pouvons choisir une configuration correspondant réellement à l’espace disponible.

La modularité ne remplace cependant jamais la prise de mesures. Avant une installation de ce type, nous devons confirmer non seulement la largeur et la hauteur de l’appareil, mais également l’espace nécessaire pour les raccords, la tôle et les futures interventions.

Des formats conçus pour faciliter le remplacement d’anciennes fournaises

MIDEA a également travaillé les dimensions de la EVOX G3 pour faciliter les projets de modernisation. Selon la capacité, la documentation présente notamment des cabinets d’environ 14 ½ po, 17 ½ po et 21 ½ po de largeur. Le fabricant présente cette gamme comme une solution destinée à faciliter le remplacement de systèmes centraux existants.

Dans un local comme celui de notre installation à Saint-Eustache, quelques pouces supplémentaires auraient eu des conséquences importantes.

La porte située à droite de l’unité illustre bien le problème. Une machine plus large aurait pu :

réduire l’accès au local, compliquer l’ouverture des panneaux, forcer un déplacement des conduits ou nécessiter une modification beaucoup plus importante de la tôle.

Un entrepreneur CVAC ne devrait donc jamais regarder uniquement la capacité nominale. Les dimensions physiques de l’appareil font partie du dimensionnement du projet.

Les raccordements frigorifiques visibles nous rappellent qu’il ne s’agit pas d’une simple fournaise résistive

Même si nous parlons ici de fournaise électrique MIDEA EVOX G3, l’appareil intérieur constitue une composante d’un système central pouvant être jumelé à une thermopompe.

La partie inférieure de la photo permet d’ailleurs de voir très clairement les raccordements du circuit frigorifique.

Le système central peut ainsi assurer le chauffage principal à l’aide de la thermopompe, la climatisation estivale et, lorsque nécessaire, utiliser un ensemble de chauffage électrique auxiliaire.

MIDEA offre des ensembles de chauffage auxiliaire à plusieurs stages pouvant aller jusqu’à 25 kW, avec des configurations présentées en 10, 15 et 25 kW. Le fabricant prévoit une activation et un ajustement selon les variations de température afin d’obtenir un contrôle plus précis du chauffage auxiliaire et de sa consommation.

La puissance exacte de l’élément électrique installé dans cette maison de Saint-Eustache n’est toutefois pas suffisamment lisible sur la photo pour que nous l’annoncions avec certitude.

Pourquoi nous ne sélectionnons jamais automatiquement le plus gros élément électrique

Une capacité de chauffage auxiliaire plus élevée ne constitue pas nécessairement un avantage.

Avant de déterminer la puissance appropriée, nous devons prendre en compte la capacité électrique disponible dans la résidence, le calibre des conducteurs, le dimensionnement de la thermopompe, les pertes thermiques de la maison et la stratégie de fonctionnement retenue.

Le but n’est pas d’utiliser les résistances électriques le plus souvent possible. Dans une installation correctement configurée, nous cherchons plutôt à tirer profit de l’efficacité de la thermopompe centrale et à réserver la relève électrique aux conditions où elle apporte réellement quelque chose.

Cela est particulièrement pertinent sur la Rive-Nord, où un système doit gérer aussi bien les périodes relativement douces de l’automne que les nuits d’hiver beaucoup plus froides.

Une gamme prévue pour fonctionner jusqu’à -30 °C

La documentation EVOX G3 met justement l’accent sur les performances hivernales.

MIDEA indique un fonctionnement continu pouvant descendre jusqu’à -30 °C. Le fabricant rapporte également, pour certaines conditions d’essai et certaines combinaisons, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre environ 1,9.

Ces caractéristiques sont particulièrement pertinentes pour une installation de thermopompe centrale à Saint-Eustache, puisque le rendement réel durant les grands froids a beaucoup plus de valeur qu’un simple chiffre de climatisation estivale.

La gamme présentée dans la brochure couvre des capacités nominales allant d’environ 18 000 à 54 000 BTU/h et annonce des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, avec un COP maximal indiqué de 2,14 à 5 °F, soit environ -15 °C.

Le tableau technique de la gamme comprend des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, chacune avec ses propres caractéristiques de rendement.

Nous ne déduisons donc pas la capacité exacte de cette installation simplement à partir de l’apparence de la fournaise.

Le nombre de BTU doit correspondre à la maison, pas seulement à l’ancienne machine

Lors d’un remplacement, une erreur courante consiste à copier automatiquement le tonnage de l’ancien équipement.

Or, l’ancien système pouvait lui-même être surdimensionné ou sous-dimensionné.

Nous devons plutôt considérer la charge thermique, l’isolation, la fenestration, la superficie réellement chauffée, la distribution de l’air et la capacité du réseau de conduits.

Une thermopompe trop grande peut provoquer des cycles inadéquats et affecter le confort. Une thermopompe trop petite peut au contraire dépendre trop souvent du chauffage auxiliaire.

Chez AirGreen, le dimensionnement fait donc partie de l’installation, même lorsque nous travaillons dans un local où les contraintes physiques semblent être le problème principal.

Le détail déterminant de cette installation à Saint-Eustache : faire circuler correctement l’air malgré un réseau très compact

La photographie met la MIDEA EVOX G3 au premier plan, mais une grande partie de la performance du système dépend en réalité de la tôle située tout autour.

À gauche, le réseau existant comporte plusieurs sections et changements de forme. Au-dessus, le plénum doit également s’adapter à la géométrie du local. Chaque transition crée une certaine résistance au déplacement de l’air.

C’est pourquoi la pression statique doit faire partie de notre réflexion dès la conception.

La technologie Computational Constant Airflow 2.0

La EVOX G3 utilise une technologie appelée Computational Constant Airflow 2.0.

Selon MIDEA, le ventilateur peut adapter son fonctionnement aux différentes conditions du réseau de conduits et de filtration. Le fabricant présente des scénarios où un débit de 1 200 CFM est maintenu entre des conditions de pression statique de 0,4 et 1,2 po de colonne d’eau.

MIDEA indique également jusqu’à 60 niveaux d’ajustement du débit d’air, permettant aux paramètres du ventilateur d’être adaptés aux besoins de l’installation.

Cette capacité est particulièrement utile dans les projets de rénovation où le réseau de conduits existe déjà.

Elle n’autorise cependant pas à ignorer une mauvaise conception.

Si un retour d’air est trop petit ou si une transition est excessivement restrictive, le ventilateur devra travailler davantage. Cela peut augmenter le bruit et la consommation, tout en réduisant la marge de fonctionnement disponible.

Dans ce local, l’accès pour l’entretien faisait partie de la conception

Le cadrage de la porte visible à droite de la photo se trouve très près de l'appareil.

Nous avons donc placé la façade de service de manière à conserver l’accès nécessaire aux principales sections de la MIDEA EVOX G3.

C’est une considération que les propriétaires devraient toujours vérifier lorsqu’ils comparent des soumissions.

Une fournaise électrique centrale peut fonctionner parfaitement au moment de l’installation, puis devenir extrêmement coûteuse à entretenir si un technicien doit démonter des conduits ou déplacer d’autres équipements pour accéder à un composant.

Pour nous, une installation réellement réussie doit aussi être réparable.

Le condensat : quelques litres d’eau mal gérés peuvent devenir un problème coûteux

Au bas de l’installation, le réseau d’évacuation des condensats est bien visible.

Lorsque le système fonctionne en climatisation, l’humidité retirée de l’air se transforme en eau sur le serpentin intérieur. Dans cette salle mécanique, la configuration du drainage impose une évacuation organisée dans un espace déjà très restreint.

Un drainage mal exécuté peut entraîner des débordements, de l’humidité, des dommages au plancher et éventuellement des problèmes autour de l’unité.

Nous accordons donc autant d’attention à ces petites conduites qu’aux gros conduits métalliques.

R-454B et A2L : ce que le pictogramme sur la façade signifie

Sur la plaque signalétique de la EVOX G3, on distingue le symbole associé à la catégorie A2L.

La gamme EVOX utilise le réfrigérant R-454B. MIDEA indique pour ce réfrigérant un potentiel de réchauffement planétaire de 466.

Pour une entreprise CVAC, ce changement de réfrigérant implique des méthodes d’installation, de service et de manipulation adaptées aux équipements A2L.

Le propriétaire n’a pas à devenir spécialiste des réfrigérants, mais il devrait s’assurer que l’entreprise choisie maîtrise réellement cette nouvelle génération de systèmes.

Filtration : MERV 13 ne doit pas être choisi sans penser au débit

MIDEA prévoit une compatibilité avec des filtres de 1, 2 et 4 pouces, y compris des options MERV 13. La documentation mentionne leur capacité à retenir davantage de poussière, de pollen, de particules et de contaminants tout en aidant à garder le serpentin plus propre.

Un filtre plus performant n’est cependant utile que si le système peut encore déplacer le débit d’air nécessaire.

Dans une installation comme celle de Saint-Eustache, où le réseau comporte plusieurs transitions, nous devons regarder le système complet avant d’augmenter inutilement la résistance du filtre.

Une flexibilité de contrôle utile lors du remplacement d’un système existant

La EVOX G3 peut fonctionner avec différentes architectures de contrôle.

MIDEA indique une compatibilité avec une communication 485, son contrôleur communicant et certaines configurations utilisant des thermostats tiers en 24 V. La gamme prévoit également des solutions réduisant la nécessité de refaire tout le câblage de communication dans certaines rénovations.

Dans une maison existante, cela peut éviter d’ouvrir des murs finis simplement pour ajouter un nouveau câble de thermostat.

Le meilleur choix dépend toutefois de la configuration exacte du système et des fonctions que le propriétaire souhaite réellement utiliser.

LogisVert en 2026 : comment vérifier la subvention pour une thermopompe centrale MIDEA

Pour une installation récente au Québec, la question des subventions revient naturellement.

Hydro-Québec indique actuellement que les thermopompes installées depuis le 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles à la mesure thermopompe du programme LogisVert. Lorsque toutes les conditions sont respectées, l’aide est de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR, ou de 120 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR de type climat froid.

Cela ne signifie pas que le nom commercial MIDEA EVOX G3 suffit pour garantir un montant.

Pour un système central, nous devons vérifier la combinaison exacte de l’unité intérieure et de l’unité extérieure, sa certification et la capacité de chauffage officielle utilisée par Hydro-Québec à -8 °C. Hydro-Québec précise d’ailleurs que le remplacement d’un seul appareil intérieur ou extérieur n’est pas admissible à cette mesure.

Nous évitons donc de promettre une somme à partir du seul tonnage nominal.

Ce que cette installation de Saint-Eustache enseigne aux propriétaires qui magasinent un système central

Cette réalisation montre bien pourquoi deux soumissions proposant apparemment la même fournaise électrique MIDEA EVOX G3 peuvent mener à des résultats très différents.

La machine n’est qu’une partie du projet.

Il faut également penser au réseau de conduits, aux transitions, au drainage, aux lignes frigorifiques, à l’électricité, à la pression statique, au thermostat et à l’espace réservé au service.

Dans ce local de Saint-Eustache, la contrainte la plus évidente était l’espace. Mais notre objectif n’était pas simplement de réussir à installer la fournaise entre les murs. Il fallait créer une installation capable de fonctionner correctement tout en restant accessible.

C’est précisément ce que nous cherchons dans nos projets à Saint-Eustache, Blainville, Terrebonne, Laval et partout sur la Rive-Nord, ainsi qu’à Montréal, Longueuil et sur la Rive-Sud.

Une bonne installation CVAC ne se juge pas uniquement à la propreté de la photo finale. Elle se juge à la façon dont l’équipement fonctionne avec le bâtiment pendant les années qui suivent.

Dans ce projet, la compacité de la MIDEA EVOX G3, sa conception modulaire, sa gestion du débit d’air et ses possibilités de fonctionnement à basse température nous ont permis d’intégrer un système central moderne dans un espace mécanique où chaque pouce avait déjà sa place.
