Installation d’une fournaise électrique MIDEA EVOX G3 à Saint-Nazaire-d’Acton avec adaptation complète des conduits existants

À Saint-Nazaire-d’Acton, une EVOX G3 intégrée dans un sous-sol existant où la tôlerie devait être fabriquée autour de la maison

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Nazaire-d’Acton illustre parfaitement le travail d’adaptation qui accompagne le remplacement d’un ancien système central. La nouvelle unité ne se trouvait pas dans une salle mécanique neuve avec des conduits dessinés spécialement pour elle. Nous travaillions dans un sous-sol existant, entre un mur de fondation en béton, la structure de bois de la maison, une zone de buanderie et un réseau de conduits déjà en place.

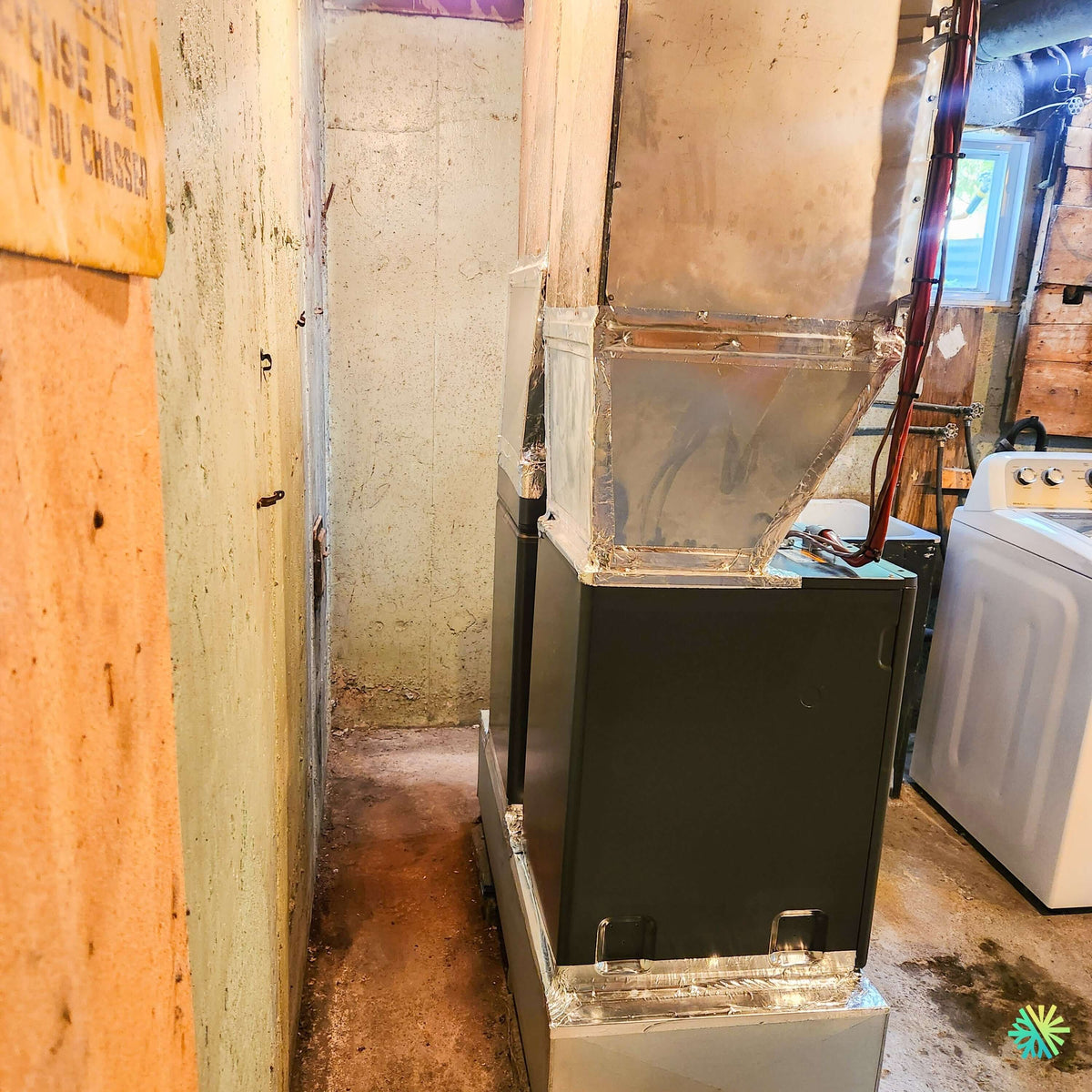

La photographie du chantier permet de voir immédiatement ce qui rend cette installation intéressante. La MIDEA EVOX G3 est positionnée verticalement sur une base métallique fabriquée pour l’intégrer au réseau. Au-dessus de l’appareil, nous avons créé une importante transition de tôle qui réduit progressivement la section avant de rejoindre le conduit principal existant. Les joints sont soigneusement scellés avec du ruban d’aluminium pour limiter les fuites d’air.

À droite de l’unité, les conduites frigorifiques en cuivre montent verticalement vers leur parcours dans le bâtiment. Une laveuse est installée tout près, ce qui confirme que nous devions préserver l’espace fonctionnel de la pièce tout en conservant un dégagement raisonnable autour du système CVAC.

Ce genre de chantier résume bien notre approche chez AirGreen : nous ne remplaçons pas uniquement une machine; nous intégrons une nouvelle génération d’équipement au bâtiment déjà présent.

Une installation verticale choisie pour utiliser efficacement l’espace disponible

La MIDEA EVOX G3 photographiée à Saint-Nazaire-d’Acton est installée en position verticale. Dans ce sous-sol, cette orientation permet de conserver une empreinte au sol relativement compacte et de rejoindre naturellement le conduit de distribution situé au-dessus.

Cette flexibilité fait partie de la conception même de l’EVOX G3. La documentation Midea présente six possibilités d’installation, comprenant notamment les configurations ascendante, descendante, horizontale gauche, horizontale droite ainsi que des configurations basses destinées aux espaces limités. La conception modulaire vise particulièrement les rénovations et les endroits où la manutention d’une unité monobloc serait difficile.

Dans notre cas, la position verticale était la plus logique. Le point important n’est toutefois pas de privilégier systématiquement cette orientation : nous choisissons la configuration qui permet au débit d’air, aux conduits et à l’accès de service de fonctionner correctement ensemble.

La transition métallique visible au-dessus de l’appareil est une partie essentielle de l’installation

L’un des éléments les plus intéressants de cette photo n’est pas une composante Midea. C’est la pièce de tôlerie fabriquée entre la nouvelle fournaise et le conduit existant.

Le sommet de l’EVOX G3 possède une géométrie qui ne correspond pas directement à la section du conduit vertical déjà présent. Il fallait donc créer une transition.

Une bonne transition doit permettre à l’air de changer de section progressivement. Si elle est inutilement brusque ou restrictive, elle peut contribuer à :

• augmenter la pression statique;
• créer des turbulences;
• produire davantage de bruit;
• diminuer le débit disponible aux grilles;
• obliger le ventilateur à travailler davantage.

Sur la photographie, nous voyons une transition avec des faces inclinées et des joints scellés. Cette partie de l’installation n’apparaît jamais sur la fiche SEER2 d’une thermopompe, mais elle influence directement la façon dont le système fonctionnera une fois branché au réseau réel de la maison.

Sceller les conduits n’est pas une finition cosmétique

Les bandes de ruban métallique visibles autour des transitions servent à assurer l’étanchéité des assemblages de tôlerie.

Dans un système à air pulsé, une fuite au niveau du plénum signifie qu’une partie de l’air chauffé ou climatisé ne se rend pas aux pièces prévues. Dans un sous-sol non fini, ces pertes peuvent passer longtemps inaperçues parce que l’air ne fuit pas nécessairement dans un endroit visible depuis les espaces de vie.

Nous accordons donc de l’importance à l’étanchéité des raccordements au même titre qu’au réglage de la machine.

Une thermopompe centrale à haut rendement raccordée à un réseau qui fuit n’offre pas tout le bénéfice attendu de son efficacité nominale.

Une architecture conçue pour faciliter le remplacement des anciennes fournaises

Midea présente justement l’EVOX G3 comme une solution facilitant la modernisation de systèmes existants. Selon la capacité, les cabinets de cette génération utilisent des largeurs adaptées aux dimensions courantes des fournaises centrales, et l’unité intérieure peut accepter différentes alimentations suivant la configuration.

Cette caractéristique est particulièrement utile sur une installation comme celle de Saint-Nazaire-d’Acton, puisque toute augmentation importante de la largeur de l’appareil aurait eu des conséquences sur la tôlerie, les dégagements et l’utilisation de la zone de buanderie.

Même lorsqu’un appareil est conçu pour faciliter les remplacements, nous devons néanmoins mesurer avant de commander :

• la largeur disponible;
• la hauteur entre le plancher et les conduits;
• la profondeur de service;
• la position du retour d’air;
• la position du soufflage;
• la trajectoire des conduites frigorifiques;
• les possibilités d’accès aux panneaux.

Une fournaise électrique qui travaille avec une thermopompe plutôt qu’uniquement avec des résistances

Le terme fournaise électrique est couramment employé au Québec et correspond bien à l’usage résidentiel de cette unité. L’EVOX G3 est toutefois plus précisément un appareil de traitement d’air central destiné à fonctionner avec une thermopompe inverter et, lorsque requis, du chauffage électrique auxiliaire.

Cette distinction est importante pour comprendre son fonctionnement en hiver.

Lorsque les conditions le permettent, la thermopompe assure une grande partie du chauffage en transférant de l’énergie thermique de l’extérieur vers la maison. Les éléments électriques peuvent ensuite fournir un complément selon la température extérieure, la charge thermique et les réglages du système.

La documentation Midea prévoit des modules auxiliaires pouvant aller jusqu’à 25 kW, avec notamment des configurations de 10, 15 et 25 kW et une gestion en plusieurs étapes.

Nous ne sélectionnons toutefois jamais le chauffage auxiliaire simplement en choisissant le nombre de kilowatts le plus élevé disponible.

Le bon dimensionnement doit tenir compte de la thermopompe, des pertes de chaleur de la résidence et de la capacité électrique disponible.

R454B : la plaque A2L reflète la nouvelle génération d’équipements centraux

La gamme EVOX G3 présentée par Midea utilise du réfrigérant R454B, classé A2L. Le fabricant indique pour ce réfrigérant un potentiel de réchauffement global de 466.

Cela représente un changement important par rapport à plusieurs systèmes centraux remplacés aujourd’hui, qui fonctionnaient au R410A ou, pour les équipements beaucoup plus anciens, avec d’autres réfrigérants.

Pour le propriétaire, les commandes quotidiennes restent familières. Pour nos techniciens, le R454B exige que l’installation et le service soient réalisés avec des procédures, outils et pratiques appropriés aux réfrigérants A2L.

La photographie de Saint-Nazaire-d’Acton montre également les conduites frigorifiques en cuivre acheminées verticalement le long du côté de l’installation. Leur trajet doit être planifié pour éviter les contraintes mécaniques inutiles tout en conservant suffisamment d’espace autour de l’équipement.

Chauffage par grand froid : une caractéristique importante pour cette région du Québec

La performance à basse température est un critère majeur lorsqu’une thermopompe devient une source principale de chauffage.

Midea annonce pour cette plateforme un fonctionnement continu jusqu’à -30 °C. La documentation présente également, pour le système de 3 tonnes utilisé dans les essais cités, des performances de chauffage significatives autour de -25 °C.

Il est important de ne pas transformer ces données de plateforme en promesse identique pour chaque combinaison EVOX G3. Les performances exactes varient selon les modèles intérieur et extérieur.

Pour une résidence à Saint-Nazaire-d’Acton, nous nous intéressons particulièrement à la capacité disponible lorsque la température descend fortement, car le bon dimensionnement doit réduire autant que possible le recours inutile au chauffage résistif tout en maintenant le confort.

Les capacités EVOX G3 couvrent plusieurs besoins résidentiels

La documentation de la gamme présente différentes combinaisons de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

Sur la photographie fournie pour ce chantier, le numéro complet de modèle n’est pas suffisamment visible pour nous permettre d’affirmer avec certitude laquelle de ces capacités a été installée.

Nous ne déduisons jamais le tonnage uniquement d’après la largeur du cabinet.

Le dimensionnement d’un système central doit plutôt tenir compte de la charge du bâtiment et du réseau de distribution d’air. Parmi les facteurs importants :

• superficie chauffée;
• niveau d’isolation;
• qualité des fenêtres;
• infiltration d’air;
• exposition de la maison;
• dimensions des conduits;
• capacité de retour d’air;
• pertes thermiques aux températures de calcul.

Jusqu’à 19 SEER2, mais uniquement pour certaines combinaisons

La gamme EVOX G3 atteint, selon la combinaison présentée dans la documentation, jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F pouvant atteindre 2,14.

Le tableau détaillé montre également pourquoi nous ne devons pas attribuer automatiquement ces valeurs maximales à tous les appareils. Les performances diffèrent notamment entre les capacités de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

Lorsqu’un propriétaire compare deux soumissions de thermopompes centrales, il est donc beaucoup plus utile de comparer les combinaisons exactes et leurs références certifiées que de comparer uniquement le nom de la série.

Du débit d’air aux subventions : les vérifications qui transforment une bonne machine en bonne installation

Computational Constant Airflow 2.0 : utile lorsqu’on conserve des conduits existants

Une particularité importante de cette installation est que nous travaillons avec un réseau existant.

Le ventilateur de l’EVOX G3 utilise la technologie que Midea appelle Computational Constant Airflow 2.0. Elle vise à ajuster la puissance et la vitesse du ventilateur lorsque la résistance du système change. La documentation présente une capacité de fonctionnement allant jusqu’à 1,2 po de colonne d’eau de pression statique dans les conditions indiquées.

Le fabricant prévoit également jusqu’à 60 niveaux de réglage du débit d’air.

Cette flexibilité est particulièrement intéressante dans les rénovations où les conduits existants ne correspondent pas parfaitement aux conditions d’un système neuf.

Elle ne remplace toutefois pas une bonne conception du réseau. Un retour d’air trop petit ou un conduit fortement restrictif demeure un problème mécanique qui mérite d’être corrigé.

Le conduit existant doit pouvoir accepter la capacité sélectionnée

Une erreur fréquente lors du remplacement d’une fournaise consiste à sélectionner une capacité plus élevée sans vérifier le réseau.

Plus de BTU implique généralement davantage de débit.

Si l’appareil doit déplacer 1 400 ou 1 600 PCM à travers un réseau historiquement conçu pour beaucoup moins, nous risquons d’obtenir :

• plus de bruit aux grilles;
• une pression statique élevée;
• des déséquilibres entre les pièces;
• une sollicitation accrue du ventilateur.

C’est pourquoi la transition visible sur cette installation à Saint-Nazaire-d’Acton n’est qu’une partie de l’équation. Nous devons également tenir compte de ce qui se trouve après elle.

Filtration MERV 13 : la qualité de l’air doit rester compatible avec le débit

La plateforme peut être associée à des modules compatibles avec des filtres MERV 13 de 1, 2 ou 4 pouces, selon la configuration. Midea indique qu’ils peuvent retenir davantage de poussières, pollen, particules et squames ou poils d’animaux.

Un filtre plus performant crée néanmoins une résistance au passage de l’air.

Nous préférons donc une filtration correctement dimensionnée et entretenue à un filtre extrêmement restrictif ajouté sans vérifier la pression statique.

Une plateforme compatible avec différents types de contrôle

La documentation EVOX G3 prévoit également plusieurs stratégies de commande. Elle mentionne notamment la communication 485 ainsi que des configurations pouvant fonctionner avec un thermostat 24 V tiers.

Pour un remplacement dans une maison existante, cette flexibilité peut éviter de refaire inutilement tout le câblage de contrôle.

La compatibilité doit néanmoins être confirmée selon le couple réel d’équipements et le thermostat choisi.

LogisVert : une EVOX G3 peut être admissible, mais le nom de la gamme ne suffit pas

Pour une thermopompe installée au Québec à compter du 26 novembre 2025, Hydro-Québec exige que l’équipement soit certifié ENERGY STAR pour être admissible à l’aide financière LogisVert. Hydro-Québec précise également que les listes et montants applicables sont ceux en vigueur à la date d’installation.

En 2026, l’aide de base annoncée par Hydro-Québec est de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR admissible, ou de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR – Climat froid.

Le montant n’est donc pas calculé à partir du nombre de BTU inscrit simplement dans le nom commercial. Il faut connaître la capacité de chauffage reconnue à -8 °C de la combinaison admissible.

Pour cette installation précise à Saint-Nazaire-d’Acton, nous ne publions pas de montant arbitraire puisque la photographie ne permet pas d’identifier avec certitude le modèle intérieur complet et le modèle extérieur n’est pas montré.

La bonne méthode consiste à valider :

1. le modèle exact de l’unité intérieure;
2. le modèle exact de la thermopompe extérieure;
3. la combinaison certifiée;
4. la liste Hydro-Québec applicable à la date d’installation.

Ce que nous voulons éviter sur un remplacement comme celui-ci

Réutiliser les conduits sans les examiner

« Les conduits étaient déjà là » ne constitue pas une validation technique. Ils doivent être capables de transporter le débit du nouveau système.

Fabriquer une transition trop rapide

Une réduction ou augmentation brutale de section peut nuire au mouvement de l’air. La forme de la pièce de tôlerie mérite donc autant d’attention que son étanchéité.

Bloquer l’accès avec les appareils de la buanderie

La laveuse visible près du système rappelle que les sous-sols évoluent. Nous devons conserver des zones permettant d’accéder aux panneaux, au filtre et aux composants nécessitant un entretien.

Choisir le chauffage électrique auxiliaire uniquement selon le maximum disponible

Un module de 25 kW n’est pas automatiquement supérieur à un module de 10 ou 15 kW. La charge de la maison et la capacité du panneau électrique doivent guider le choix.

Confondre les performances maximales de la série avec celles du modèle installé

Une mention « jusqu’à 19 SEER2 » décrit une gamme. Le rendement réel appartient à une combinaison précise.

Un chantier qui montre la valeur d’une vraie adaptation CVAC

Cette installation à Saint-Nazaire-d’Acton est un bon exemple du type de projet où le travail le plus important n’est pas forcément le plus spectaculaire.

La MIDEA EVOX G3 est au centre de l’installation, mais le résultat dépend aussi :

• de la base sur laquelle elle repose;
• de la transition métallique fabriquée au-dessus;
• de l’étanchéité de chaque joint;
• du trajet des conduites frigorifiques;
• du réglage du ventilateur;
• de la capacité réelle du réseau;
• du chauffage auxiliaire;
• du thermostat;
• de l’accès pour le prochain entretien.

Chez AirGreen, nous appliquons la même logique à nos projets de fournaises électriques et thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : une machine à haut rendement mérite une installation capable de conserver ce rendement une fois raccordée à la réalité du bâtiment.

À Saint-Nazaire-d’Acton, la réussite du projet repose précisément sur cette intégration entre une MIDEA EVOX G3 de nouvelle génération et une maison dont les conduits, la structure et la salle mécanique existaient bien avant elle.
