Installation d’une fournaise électrique MIDEA EVOX G3 à Charlemagne

À Charlemagne, une installation verticale où l’ouverture complète de la MIDEA EVOX G3 révèle ce qui fait réellement la différence

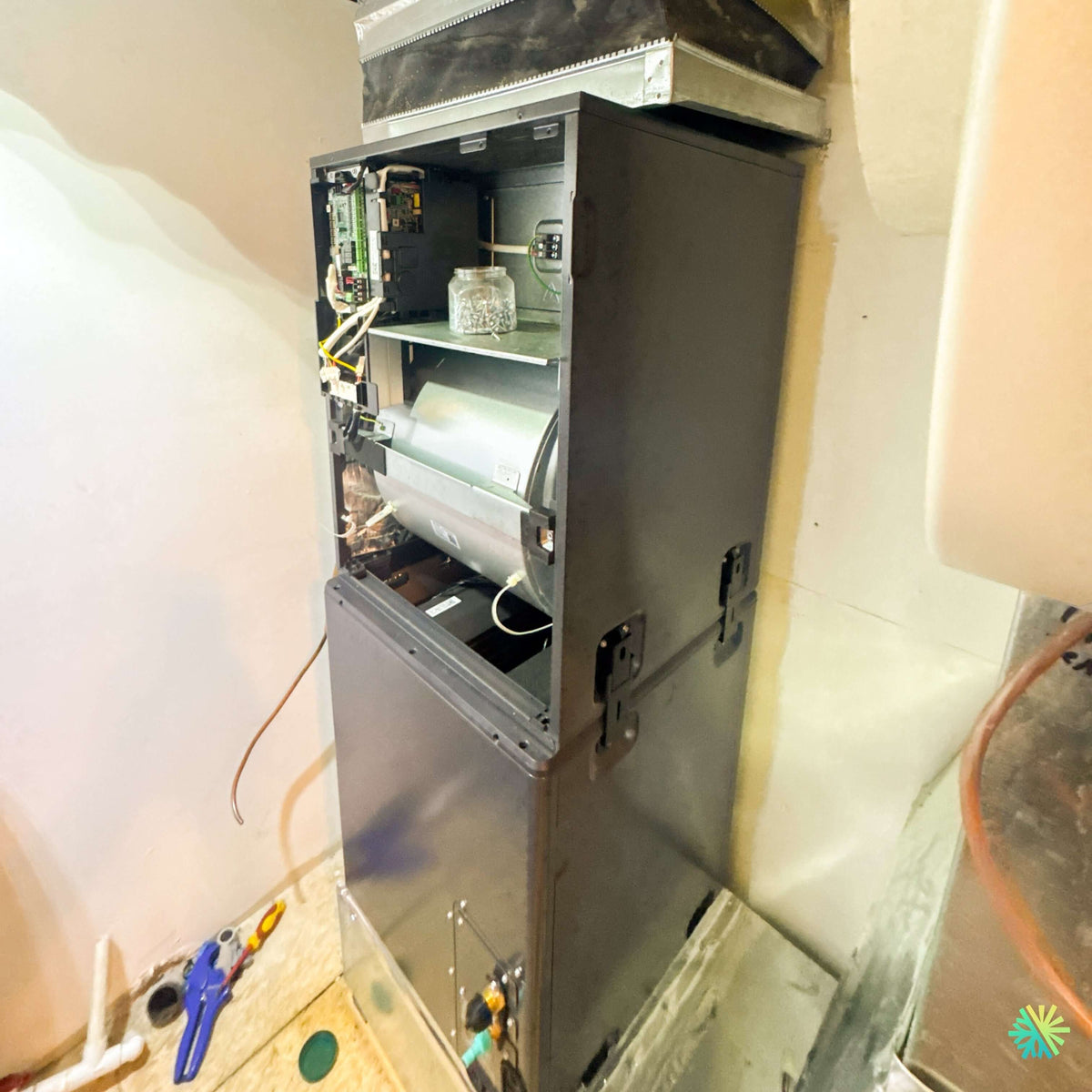

Sur cette installation réalisée par AirGreen à Charlemagne, la photographie a été prise à un moment particulièrement intéressant du chantier : les panneaux de la nouvelle fournaise électrique MIDEA EVOX G3 sont retirés et les composantes internes sont directement accessibles. Au lieu de simplement montrer un cabinet fermé et terminé, cette image permet de voir ce qu’un propriétaire ne voit presque jamais une fois son système CVAC en service.

Nous distinguons le module électronique et ses cartes de contrôle dans la partie supérieure gauche, le câblage interne, le grand ensemble de ventilation au centre, les composantes du circuit frigorifique plus bas ainsi que la jonction entre les deux sections modulaires de l’appareil. Au-dessus de la MIDEA EVOX G3, une transition en tôle galvanisée relie la nouvelle unité au réseau de conduits de la résidence.

Cette installation verticale à Charlemagne, sur la Rive Nord de Montréal, illustre très bien une réalité importante : remplacer une ancienne fournaise par un système central moderne ne consiste pas à poser un cabinet gris entre deux morceaux de conduit. Nous devons vérifier l’intégration mécanique, le débit d’air, les commandes, les raccordements frigorifiques, le chauffage électrique auxiliaire et la configuration du réseau existant avant que tous les panneaux soient refermés.

Une fournaise électrique moderne dont l’intérieur est très différent des anciennes installations

Au Québec, nous employons naturellement le terme fournaise électrique pour désigner l’appareil qui chauffe et fait circuler l’air dans les conduits de la maison.

La MIDEA EVOX G3 appartient toutefois à une génération beaucoup plus intégrée de systèmes centraux. Techniquement, il s’agit d’une unité de traitement d’air pouvant être jumelée à une thermopompe centrale à vitesse variable et à un module de chauffage électrique auxiliaire.

Cela signifie que la chaleur peut provenir de deux sources complémentaires :

• la thermopompe, qui transfère la chaleur avec son circuit frigorifique;
• les éléments électriques auxiliaires, qui peuvent intervenir lorsque la demande de chauffage augmente ou lorsque la stratégie de contrôle l’exige.

Midea prévoit pour cette gamme des modules de chauffage auxiliaire pouvant atteindre 25 kW, avec des configurations intermédiaires et une gestion par étapes afin d’adapter l’apport de chaleur aux besoins.

Cette architecture est très différente d’une ancienne fournaise électrique fonctionnant essentiellement avec des résistances et un ventilateur à fonctionnement beaucoup plus simple.

La photo montre la MIDEA EVOX G3 pendant une véritable étape de travail

Sur notre chantier de Charlemagne, les panneaux frontaux avaient été retirés afin d’accéder aux composantes.

Nous pouvons clairement observer la carte électronique, plusieurs connecteurs de commande, les faisceaux de câblage ainsi que le compartiment contenant le ventilateur. Cette accessibilité est importante pour l’installation initiale, mais elle le sera tout autant plusieurs années plus tard lorsqu’un technicien devra effectuer un diagnostic ou un entretien CVAC.

Nous voyons aussi la structure modulaire du cabinet. Les deux sections ne forment pas simplement une grande boîte monolithique : elles sont reliées par le système mécanique propre à la conception EVOX G3.

Midea présente cette architecture comme une conception modulaire à verrouillage permettant de manipuler plus facilement les différentes parties de l'appareil. Le système peut être configuré de plusieurs façons, notamment en soufflage ascendant, descendant, horizontal droit ou gauche ainsi que dans certaines applications basses.

À Charlemagne, nous travaillions avec une configuration verticale, qui correspondait bien au réseau de conduits et à l’espace mécanique disponibles.

Adapter le nouveau cabinet au conduit existant plutôt que compromettre le débit d’air

La transition métallique visible au-dessus de l’unité est un élément essentiel de l’installation.

Lorsque les dimensions du nouvel appareil et celles du réseau existant ne correspondent pas parfaitement, nous devons fabriquer ou adapter une transition afin d’assurer une connexion mécanique correcte.

Une mauvaise transition peut produire plusieurs problèmes :

• une restriction du débit d’air;
• des turbulences;
• davantage de bruit;
• une augmentation de la pression statique;
• une distribution inégale de l’air dans les pièces.

C’est pourquoi nous ne regardons jamais uniquement la largeur extérieure de la nouvelle fournaise.

L’avantage de la gamme EVOX G3 est que Midea a justement travaillé sur des formats correspondant aux largeurs courantes des systèmes centraux. La documentation indique des cabinets d’environ 14,5 à 21,5 pouces de largeur, selon la capacité, afin de faciliter le remplacement d’équipements existants.

Cela peut réduire les transformations nécessaires, mais une adaptation professionnelle du réseau demeure souvent indispensable.

Pourquoi nous inspectons l’intérieur avant de fermer les panneaux

Une installation centrale devrait toujours être vérifiée avant sa fermeture définitive.

Sur cette photo, l’appareil est encore en phase de travail. C’est justement à ce moment que nous pouvons confirmer visuellement plusieurs éléments avant la mise en service finale.

Nous vérifions notamment :

1. les branchements électriques et de commande;
2. les connecteurs des différentes composantes;
3. la fixation mécanique des modules;
4. le positionnement du câblage;
5. les raccordements frigorifiques;
6. le drainage du serpentin;
7. l’installation du chauffage auxiliaire lorsqu’il est prévu;
8. la compatibilité des commandes et du thermostat.

Une fois les panneaux refermés, l’appareil doit fonctionner comme un système intégré. La préparation qui se déroule derrière ces panneaux est donc tout aussi importante que l’aspect extérieur du travail terminé.

Un ventilateur conçu pour mieux gérer les réseaux de conduits existants

Le gros ensemble cylindrique visible au centre de l’unité correspond au système de ventilation.

C’est lui qui doit pousser ou aspirer suffisamment d’air à travers le filtre, le serpentin et l’ensemble du réseau de conduits de la résidence.

Midea met particulièrement l’accent sur sa technologie Computational Constant Airflow 2.0. Celle-ci est conçue pour adapter la puissance et la vitesse du ventilateur en fonction de la résistance rencontrée dans le réseau. La documentation prévoit un fonctionnement pouvant gérer jusqu’à 1,2 po de colonne d’eau de pression statique dans certaines conditions.

Le système offre également jusqu’à 60 niveaux de réglage du volume d’air, permettant d’affiner le fonctionnement selon les besoins de l’installation.

Pour nous, cette possibilité est particulièrement intéressante dans des projets de remplacement à Charlemagne, Repentigny, Terrebonne, Laval ou ailleurs sur la Rive Nord, où le réseau de conduits peut dater de plusieurs années.

Cependant, il faut comprendre une nuance importante : une technologie de ventilation avancée ne transforme pas un conduit trop petit en conduit correctement dimensionné.

Si une restriction importante existe, nous devons la reconnaître et la traiter comme telle.

Une gamme couvrant plusieurs capacités résidentielles

La documentation EVOX G3 comprend plusieurs capacités de systèmes centraux : 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, selon l’association de l’unité intérieure et de la thermopompe extérieure.

La photographie de notre installation de Charlemagne ne montre toutefois pas une plaque signalétique suffisamment lisible pour confirmer sans ambiguïté le suffixe complet du modèle installé.

Nous préférons donc ne pas attribuer un tonnage précis à cette machine uniquement selon sa taille apparente.

Cette précision est importante dans nos articles d’installation : deux cabinets très similaires peuvent appartenir à des capacités différentes.

Pour choisir la bonne puissance, nous considérons notamment :

• la superficie chauffée;
• l’isolation du bâtiment;
• la fenestration;
• les pertes thermiques;
• le débit que les conduits peuvent réellement transporter;
• la capacité de chauffage nécessaire lors des journées froides;
• la configuration de la relève électrique.

Un équipement surdimensionné n’est pas automatiquement plus confortable. Il faut que la puissance corresponde au bâtiment.

Jusqu’à 19 SEER2 selon la combinaison EVOX G3

La fiche technique de la gamme affiche des rendements variant selon les couples d’équipements.

Midea annonce pour cette génération des performances pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F, environ -15 °C, pouvant atteindre 2,14, selon la combinaison.

Le tableau technique de la documentation montre bien que toutes les capacités n’ont pas exactement les mêmes valeurs. Par exemple, les systèmes répertoriés de 30 000, 36 000, 48 000 ou 54 000 BTU/h possèdent chacun leurs propres données de rendement.

Voilà pourquoi, chez AirGreen, nous parlons toujours de combinaison de modèles lorsqu’un client souhaite connaître le SEER2, le HSPF2 ou l’admissibilité précise d’une thermopompe centrale.

Un système destiné au chauffage par climat froid

Dans la région de Montréal, une thermopompe centrale doit être évaluée sérieusement pour son comportement hivernal.

La documentation Midea indique un fonctionnement continu annoncé jusqu’à -30 °C. Elle présente également, pour le système utilisé dans les essais cités par le fabricant, jusqu’à 100 % de capacité de chauffage autour de -25 °C, avec un COP pouvant atteindre environ 1,9 dans ces conditions.

Cela représente un changement important par rapport aux anciennes générations de thermopompes que plusieurs propriétaires associent encore à un chauffage qui devait être arrêté dès qu’il faisait très froid.

Avec un système moderne, nous cherchons plutôt à faire fonctionner la thermopompe centrale aussi efficacement que possible et à intégrer intelligemment la relève électrique.

Le chauffage électrique doit être dimensionné, pas simplement maximisé

Parce que l’EVOX G3 peut recevoir jusqu’à 25 kW de chauffage auxiliaire, il serait facile de croire qu’un module plus gros est toujours préférable.

Ce n’est pas ainsi que nous procédons.

Un élément électrique plus important exige également une alimentation électrique capable de le supporter. Il faut tenir compte :

• du panneau électrique;
• de la capacité disponible;
• des conducteurs;
• des protections;
• de la charge de chauffage de la maison;
• de la capacité réelle de la thermopompe à basse température.

Le bon choix est celui qui répond à la demande du bâtiment sans ajouter inutilement une charge électrique excessive.

Les détails de cette installation à Charlemagne qui comptent longtemps après le départ de nos techniciens

Une carte de contrôle moderne implique une mise en service plus précise

La carte électronique visible dans la partie supérieure de l’appareil montre à quel point une fournaise électrique moderne est devenue un équipement de contrôle autant qu’un équipement mécanique.

La plateforme EVOX G3 est conçue pour fonctionner avec différents modes de communication. Midea indique notamment une compatibilité avec la communication 485 et avec certaines configurations utilisant un thermostat conventionnel 24 V.

Cette flexibilité peut être très utile lors d’une rénovation.

Dans certaines maisons, le câblage de thermostat est facilement remplaçable. Dans d’autres, il passe derrière plusieurs murs finis et son remplacement serait beaucoup plus complexe.

La capacité d’adapter la stratégie de commande à l’installation existante peut donc réduire les travaux inutiles, à condition que la combinaison d’équipements choisie soit compatible.

R454B : une nouvelle réalité pour les systèmes centraux

La gamme EVOX G3 de cette documentation utilise le réfrigérant R454B, classé A2L.

Midea indique pour le R454B un potentiel de réchauffement global de 466 et précise l’avoir sélectionné pour sa gamme d’équipements présentée.

Pour le propriétaire, le fonctionnement quotidien demeure familier. Pour un entrepreneur CVAC, l’utilisation d’un réfrigérant A2L exige cependant des pratiques, équipements et procédures adaptés.

Cela concerne notamment le travail sur le circuit frigorifique, les outils utilisés et les consignes du fabricant.

Une filtration plus poussée peut être intégrée au système

La gamme prévoit également un module compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces, selon la configuration. Midea indique que ces filtres peuvent retenir davantage de poussières, pollen, particules ainsi que les poils et squames d’animaux.

La filtration ne doit toutefois jamais être choisie indépendamment du débit d’air.

Un filtre plus restrictif peut augmenter la pression statique. Nous vérifions donc toujours si le réseau, le retour d’air et le ventilateur peuvent fonctionner correctement avec la filtration sélectionnée.

Ce que cette installation nous rappelle sur l’accès pour l’entretien

La photographie de Charlemagne offre également un excellent exemple de ce que signifie réellement « accès de service ».

Les panneaux sont ouverts et les composantes principales sont visibles depuis l’avant. Un technicien peut atteindre les cartes électroniques, le ventilateur et les autres éléments internes sans devoir démonter une partie du bâtiment.

Cet aspect paraît secondaire lors de l’achat d’une nouvelle thermopompe, mais il devient extrêmement important lors d’un futur appel de service.

Nous recommandons de ne jamais condamner l’avant d’une fournaise avec :

• des étagères permanentes;
• des murs construits trop près;
• des chauffe-eau ou appareils ajoutés ultérieurement;
• des boîtes et objets entreposés;
• des conduits installés devant les panneaux.

Une bonne installation CVAC doit rester entretenable.

Les erreurs que nous évitons lors d’un remplacement de fournaise centrale

Sur ce type de projet, plusieurs erreurs peuvent compromettre un excellent équipement.

Se fier uniquement au tonnage de l’ancienne machine

Une ancienne fournaise peut être surdimensionnée. Nous ne devons pas reproduire automatiquement une erreur de dimensionnement datant de plusieurs décennies.

Installer une transition de conduit trop restrictive

Une belle pièce de tôle n’est pas suffisante. Sa géométrie doit permettre à l’air de circuler correctement.

Négliger les paramètres du ventilateur

Une unité à débit réglable doit être configurée. Laisser des paramètres inadaptés peut produire du bruit, une mauvaise distribution ou une performance inférieure.

Installer le maximum de chauffage électrique sans calcul

Un module de grande puissance impose une charge importante au panneau électrique. La capacité doit correspondre aux besoins réels.

Fermer l’unité sans vérification complète

Les branchements, contrôles et composants doivent être inspectés avant la fermeture définitive des panneaux.

C’est précisément ce moment de l’installation que montre notre photographie de Charlemagne.

Et les subventions pour une MIDEA EVOX G3?

Une erreur fréquente consiste à croire qu’une série complète est automatiquement admissible à une aide financière dès qu’une thermopompe de cette famille possède de bonnes cotes de rendement.

En réalité, l’admissibilité d’un système central doit être vérifiée à partir de la combinaison exacte de l’unité intérieure et de l’unité extérieure.

La documentation technique elle-même présente plusieurs couples différents, notamment les unités intérieures MAUSE associées aux unités extérieures MO1HE de différentes capacités.

Il faut donc utiliser les numéros complets des deux appareils pour vérifier la certification et les critères du programme applicable au Québec au moment de l’installation.

Par ailleurs, les aides financières décrites au début de la brochure fournie concernent des programmes américains en Californie, dans l’État de New York et en Oregon; elles ne doivent pas être utilisées pour déterminer la subvention applicable à une installation de Charlemagne.

Nous ne présentons donc aucun montant précis pour ce projet sans la combinaison exacte de modèles et la validation du programme québécois applicable.

Une installation centrale dont la qualité se joue derrière les panneaux

La photo de cette MIDEA EVOX G3 à Charlemagne représente une étape que le propriétaire ne verra probablement plus une fois le système terminé : l’intérieur de la machine ouvert, les composants accessibles et le travail technique encore visible.

C’est pourtant là qu’une grande partie de la qualité de l’installation se décide.

La transition vers les conduits doit être correcte. Les modules doivent être assemblés adéquatement. Le ventilateur doit être configuré pour le réseau. Le chauffage auxiliaire doit correspondre au bâtiment. Les contrôles doivent communiquer correctement et les composants doivent rester accessibles.

Chez AirGreen, nous appliquons cette logique à nos installations de fournaises électriques, thermopompes centrales et systèmes CVAC à Charlemagne, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Une installation réussie n’est pas seulement celle qui produit de l’air chaud lorsque nous mettons le thermostat en marche.

C’est celle qui combine dimensionnement, débit d’air, chauffage à basse température, intégration aux conduits, qualité des raccordements et facilité d’entretien afin que le système continue de fonctionner correctement bien après la fin du chantier.
