Installation d’une fournaise électrique MIDEA EVOX G3 à Saint-Théodore-d’Acton, en Montérégie

Remplacer un système central sans reconstruire toute la salle mécanique : un chantier où les conduits existants ont dicté l’installation

À Saint-Théodore-d’Acton, en Montérégie, nous avons réalisé une installation de fournaise électrique MIDEA EVOX G3 qui représente très bien les défis rencontrés lorsqu’un système central moderne doit prendre place dans une maison existante. Ici, nous ne disposions pas d’une salle mécanique neuve conçue autour de l’équipement. Nous devions travailler avec la structure déjà présente, les grands conduits galvanisés existants, l’espace disponible au plancher et un chauffe-eau situé immédiatement à côté de la nouvelle unité.

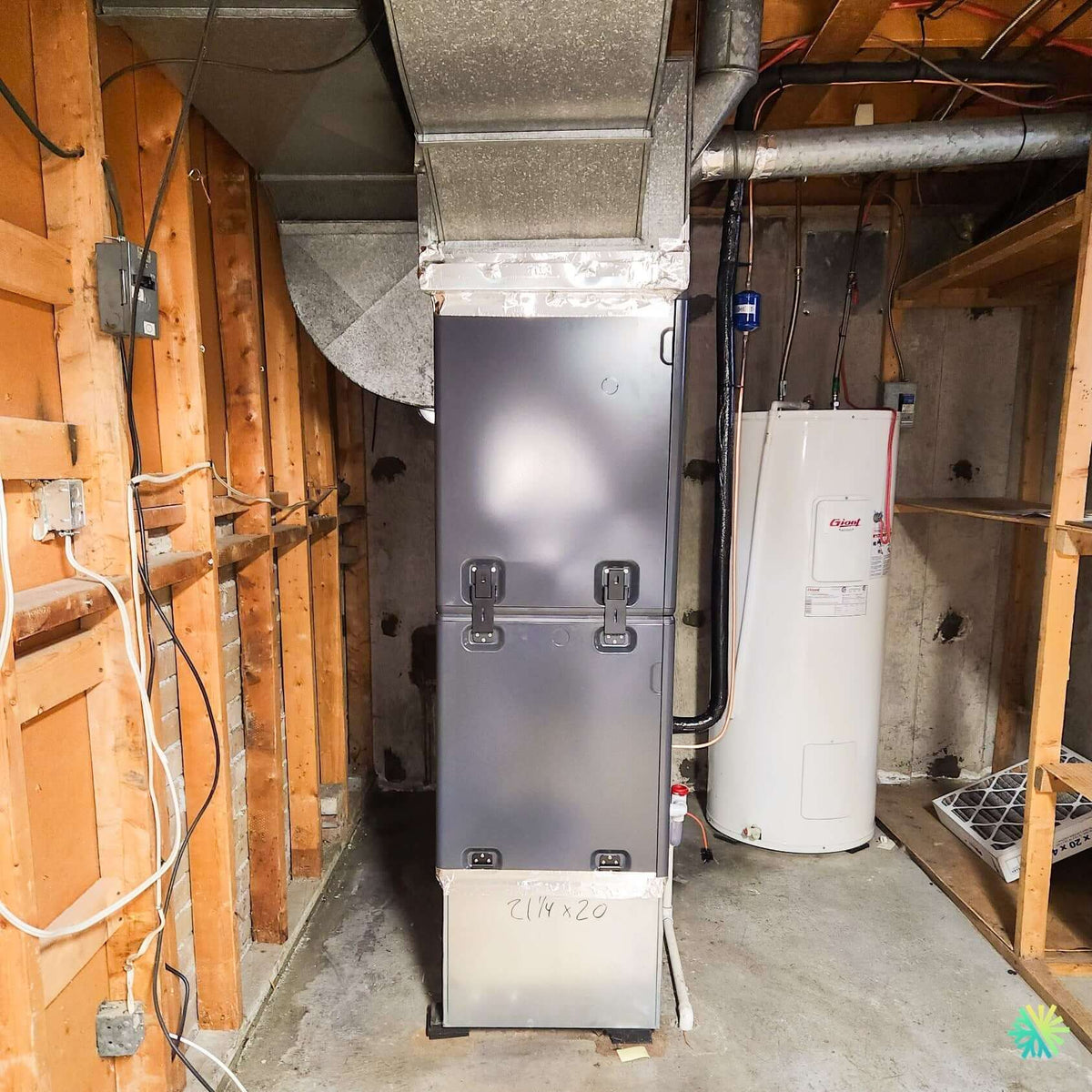

La photo prise sur le chantier permet de comprendre immédiatement la logique de notre travail. La MIDEA EVOX G3 est installée verticalement, directement sous le réseau de distribution d’air existant. Au-dessus, plusieurs sections de conduits en tôle galvanisée changent de dimensions et de direction avant de rejoindre les différentes branches de la maison. À droite, un chauffe-eau Giant occupe une partie importante de la salle mécanique. À gauche, la charpente demeure ouverte, ce qui nous permet d’observer la réalité d’un bâtiment existant plutôt qu’une installation de démonstration réalisée dans un espace vide.

C’est précisément ce qui rend ce projet intéressant : la nouvelle fournaise devait s’intégrer proprement entre ces contraintes sans compromettre le débit d’air, l’accès pour le service, l’étanchéité des conduits ou la possibilité d’entretenir les autres équipements de la pièce.

Une transition de tôle fabriquée spécialement pour cette installation

À la base de l’EVOX G3, nous voyons une nouvelle section en tôle galvanisée fabriquée pour adapter la fournaise au réseau existant.

Une annotation manuscrite, « 21 1/4 × 20 », est encore visible sur la pièce lors de la prise de la photo. C’est un détail typique d’un véritable chantier CVAC : avant la fabrication et l’assemblage final, nos techniciens prennent les dimensions réelles sur place afin que la nouvelle machine s’intègre au bâtiment au lieu de tenter de forcer un raccord standard qui ne correspond pas.

Ce travail de ferblanterie joue un rôle beaucoup plus important que son apparence peut le laisser croire.

Lorsqu’une nouvelle fournaise électrique n’a pas exactement la même largeur ou la même profondeur que l’ancien appareil, une transition mal conçue peut provoquer :

• une réduction soudaine de la section de passage;
• des turbulences;
• une augmentation de la pression statique;
• davantage de bruit dans les conduits;
• un débit insuffisant dans certaines pièces;
• une charge supplémentaire sur le moteur de ventilation.

Notre objectif est donc de raccorder mécaniquement la machine tout en conservant un passage d’air cohérent.

Les anciens conduits restent en place, mais ils doivent être examinés comme partie intégrante du nouveau système

L’un des avantages d’un remplacement central bien préparé est qu’il n’est pas toujours nécessaire de refaire l’ensemble du réseau de conduits.

Sur cette installation de Saint-Théodore-d’Acton, nous avons pu travailler avec une grande partie du réseau existant. La photo montre notamment un imposant conduit principal au-dessus de l’unité, une transition verticale et une section arrondie raccordée sur le côté.

Cependant, « conserver les conduits » ne signifie pas simplement connecter la nouvelle machine à ce qui était déjà là.

Nous devons déterminer si le réseau est capable de transporter le débit nécessaire à la nouvelle installation. Cela implique de considérer :

• les dimensions du conduit principal;
• les réductions de section;
• les coudes;
• les branches;
• les retours d’air;
• la filtration;
• la pression statique totale;
• les besoins en débit correspondant à la capacité sélectionnée.

Une thermopompe centrale à technologie Inverter peut moduler sa capacité, mais elle a toujours besoin d’un réseau d’air qui lui permet de respirer correctement.

Une conception EVOX G3 particulièrement adaptée aux projets de remplacement

MIDEA a développé l’EVOX G3 avec une attention particulière aux rénovations et aux remplacements d’équipements existants.

Le fabricant indique des largeurs de caisson comparables à celles de nombreuses fournaises traditionnelles, soit environ 14,5 à 21,5 pouces selon la capacité, ainsi qu’une conception capable de reconnaître différentes alimentations, notamment 115 V et 208/230 V selon la configuration.

Dans une salle mécanique comme celle de Saint-Théodore-d’Acton, ce type de conception peut éviter des modifications beaucoup plus importantes.

Le chauffe-eau est déjà en place. La structure du bâtiment est fixe. Les conduits principaux passent au-dessus. Déplacer l’ensemble de ces éléments simplement pour accueillir une nouvelle unité serait rarement souhaitable.

Nous cherchons plutôt un équipement qui puisse être intégré intelligemment à la configuration existante.

Les attaches visibles au centre de l’appareil révèlent la conception modulaire de l’EVOX G3

La photo montre clairement plusieurs attaches mécaniques sur la façade de la MIDEA. Elles sont liées à l’architecture modulaire de la plateforme.

MIDEA appelle cette conception Block N Lock. La documentation présente plusieurs orientations d’installation : débit ascendant, débit descendant, horizontal droit, horizontal gauche et certaines configurations de type « low-boy ». Le fabricant met également de l’avant la possibilité de manipuler séparément les sections pour faciliter l’installation dans les sous-sols, greniers et autres espaces difficiles.

Dans le cas présent, nous avons retenu une configuration verticale parfaitement logique avec la disposition du réseau de conduits.

L’intérêt de cette modularité demeure néanmoins important durant l’installation, notamment pour le transport dans les escaliers ou le passage par des ouvertures plus petites.

La proximité du chauffe-eau n’est pas un détail

Sur la droite de la photo se trouve un chauffe-eau Giant.

Lorsque plusieurs équipements mécaniques partagent une même pièce, nous ne pouvons pas considérer chaque appareil indépendamment.

Nous devons penser à l’accessibilité future.

Le jour de l’installation, l’espace peut sembler suffisant. Mais que se passera-t-il lorsqu’il faudra :

• remplacer un élément du chauffe-eau;
• intervenir sur ses raccordements;
• retirer un panneau de la fournaise;
• accéder au moteur de ventilation;
• inspecter le serpentin;
• intervenir sur les connexions frigorifiques;
• nettoyer le drain?

Une bonne installation CVAC doit rester praticable plusieurs années après la mise en service.

C’est pourquoi le positionnement de la nouvelle unité tient compte non seulement de la place disponible aujourd’hui, mais aussi du travail qui pourrait devoir être effectué demain.

Débit d’air, chauffage par grand froid et rendement : pourquoi l’EVOX G3 est intéressante pour une maison québécoise

Computational Constant Airflow 2.0 : particulièrement pertinent lorsqu’on conserve des conduits existants

Une caractéristique importante de la MIDEA EVOX G3 est son système Computational Constant Airflow 2.0.

MIDEA indique que le ventilateur peut ajuster sa puissance et sa vitesse afin de maintenir le débit demandé lorsque la résistance du réseau change. Le fabricant annonce également une capacité de fonctionnement pouvant aller jusqu’à environ 1,2 po de colonne d’eau de pression statique externe, avec jusqu’à 60 niveaux de réglage du volume d’air.

Cette technologie est particulièrement intéressante sur un chantier comme celui-ci.

Nous ne partons pas d’un réseau neuf calculé exclusivement pour la nouvelle fournaise. Nous devons composer avec des conduits existants dont certaines sections, courbes et dimensions ont été déterminées au moment de la construction de la maison.

La possibilité d’ajuster précisément le débit nous donne davantage de contrôle lors de la mise en service.

Mais une fournaise capable de compenser ne rend pas les mauvais conduits acceptables

Il faut être très clair sur ce point.

Une technologie avancée de ventilation ne remplace pas un réseau correctement conçu.

Si un retour d’air est trop petit, qu’un conduit est écrasé ou qu’une transition constitue une restriction majeure, nous devons traiter le problème mécanique.

L’EVOX G3 nous donne une meilleure capacité d’adaptation. Elle ne change pas les principes fondamentaux de l’aéraulique.

Des performances différentes selon le tonnage choisi

La gamme EVOX G3 documentée par MIDEA couvre plusieurs capacités. Le fabricant présente des systèmes allant d’environ 18 000 à 54 000 BTU/h, avec des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, selon la combinaison exacte d’unité intérieure et extérieure.

Le tableau technique MIDEA comprend notamment des configurations de :

• 18 000 BTU;
• 24 000 BTU;
• 30 000 BTU;
• 36 000 BTU;
• 48 000 BTU;
• 54 000 BTU.

Sur cette installation à Saint-Théodore-d’Acton, le modèle précis n’est pas lisible sur la photo. Nous n’attribuons donc pas artificiellement un nombre de BTU à l’unité installée.

Pour confirmer le tonnage, le rendement et toute admissibilité à une aide financière, il faut utiliser le numéro de modèle exact de l’unité intérieure et celui de la thermopompe extérieure associée.

Pourquoi le nombre de BTU ne doit jamais être choisi uniquement selon les pieds carrés

Le dimensionnement d’une installation centrale mérite davantage qu’une simple formule de type « X BTU par pied carré ».

Nous devons notamment considérer :

• les pertes thermiques du bâtiment;
• l’isolation;
• les fenêtres;
• l’étanchéité;
• la hauteur des plafonds;
• le nombre d’étages;
• l’exposition;
• le réseau de conduits;
• le débit maximal que ces conduits peuvent transporter.

Une machine trop grosse n’est pas nécessairement plus confortable.

En climatisation, un système surdimensionné peut atteindre rapidement la température demandée puis s’arrêter avant d’avoir suffisamment déshumidifié la maison. En chauffage, un mauvais mariage entre capacité et réseau peut également provoquer des variations de débit et de température.

Des performances conçues pour les basses températures

Dans un climat comme celui du Québec, nous accordons énormément d’importance aux capacités de chauffage lorsque la température extérieure descend.

MIDEA indique pour la plateforme EVOX un fonctionnement continu jusqu’à -30 °C. Pour la configuration trois tonnes utilisée dans les essais mentionnés par le fabricant, la documentation présente également jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre approximativement 1,9 dans les conditions d’essai publiées.

Ces données permettent de comprendre pourquoi une thermopompe centrale moderne peut jouer un rôle beaucoup plus important dans le chauffage annuel qu’une ancienne génération de thermopompe.

Cela ne signifie pas que la capacité reste identique dans toutes les configurations. Les performances exactes doivent toujours être vérifiées pour la combinaison installée.

Le chauffage électrique auxiliaire complète la thermopompe lorsque nécessaire

L’unité intérieure EVOX G3 peut recevoir un ensemble de chauffage électrique auxiliaire à plusieurs stages.

MIDEA indique des options pouvant atteindre 25 kW, avec activation et ajustement selon les conditions de fonctionnement.

Nous ne sélectionnons toutefois jamais la puissance maximale simplement parce qu’elle est disponible.

Le chauffage auxiliaire doit être choisi en fonction :

• du calcul de perte thermique;
• de la capacité de la thermopompe à basse température;
• de la stratégie de contrôle;
• de la capacité du panneau électrique;
• du disjoncteur;
• du câblage disponible.

Un élément trop gros peut entraîner des travaux électriques inutiles et augmenter considérablement la demande instantanée en puissance.

Le R-454B : un changement important sur les nouveaux systèmes centraux

La plateforme EVOX G3 présentée dans la documentation utilise le réfrigérant R-454B, classé A2L.

MIDEA indique pour ce réfrigérant un potentiel de réchauffement global de 466.

Cette génération d’équipement demande des pratiques d’installation et de service adaptées.

Pour nos techniciens, un remplacement d’un ancien système au R-410A par une nouvelle plateforme au R-454B n’est donc pas un simple échange de machines. Il faut tenir compte des procédures propres aux équipements A2L pendant l’installation, la mise en service et les futures interventions.

Une filtration pouvant aller jusqu’au MERV 13

MIDEA prévoit également la compatibilité avec des filtres de 1, 2 ou 4 pouces, jusqu’au MERV 13 selon la configuration de filtration.

Un filtre plus performant peut contribuer à retenir davantage :

• de poussière;
• de pollen;
• de particules;
• de poils et squames d’animaux.

Mais l’augmentation de la filtration peut également augmenter la résistance au passage de l’air.

Voilà pourquoi le choix du filtre doit toujours être compatible avec le débit recherché et le réseau de conduits.

Thermostat 24 V ou communication 485 : une flexibilité utile lors d’une rénovation

L’EVOX G3 peut fonctionner avec différentes stratégies de contrôle. MIDEA indique notamment la compatibilité avec une communication 485 ou avec certaines configurations utilisant un thermostat conventionnel 24 V.

Lors d’un remplacement, cette souplesse peut être très utile lorsque le câblage existant passe déjà à travers plusieurs murs et plafonds.

Avec le thermostat communicant MIDEA et l’application SmartHome, la documentation prévoit également des fonctions comme la programmation, le contrôle du confort, le suivi de la consommation et certaines fonctions de diagnostic à distance.

Subventions et aides financières : vérifier la combinaison, jamais seulement la marque

Lorsqu’un propriétaire recherche une thermopompe centrale admissible à une subvention au Québec, il est important de distinguer la gamme commerciale de la combinaison réellement installée.

Le nom MIDEA EVOX G3 ne suffit pas à confirmer un montant d’aide financière.

Nous devons vérifier :

• le modèle intérieur;
• le modèle extérieur;
• le numéro de combinaison certifiée applicable;
• les performances de cette combinaison;
• les critères en vigueur au moment du projet.

C’est la méthode que nous privilégions afin d’éviter qu’un propriétaire planifie son budget en fonction d’une aide financière qui ne correspondrait pas à son équipement exact.

Ce que la photo de Saint-Théodore-d’Acton montre mieux qu’une brochure

Les caractéristiques techniques expliquent ce que la MIDEA EVOX G3 peut faire. La photo montre ce qu’il faut faire pour qu’elle fonctionne correctement dans une vraie maison.

Nous voyons :

• une unité verticale intégrée à un ancien réseau;
• une nouvelle transition métallique fabriquée sur mesure;
• plusieurs changements de section dans les conduits;
• un espace mécanique partagé avec un chauffe-eau;
• un drain accessible au bas de l’installation;
• des dégagements qui doivent rester utilisables;
• une structure existante avec laquelle nous devons travailler plutôt que contre laquelle nous devons lutter.

Ce sont ces détails qui distinguent un remplacement d’équipement d’une véritable installation CVAC professionnelle.

Les erreurs que nous cherchons à éviter sur une installation de ce type

Remplacer la fournaise sans évaluer les conduits

Un nouveau système peut seulement distribuer l’air que le réseau est capable de transporter.

Faire une transition trop courte ou trop restrictive

La tôle doit permettre une évolution raisonnable de la section pour ne pas créer inutilement de turbulence.

Choisir une capacité uniquement selon la superficie

Le bâtiment et les conduits doivent être considérés ensemble.

Installer le plus gros chauffage électrique disponible

La puissance auxiliaire doit être dimensionnée en fonction des besoins réels et de l’alimentation électrique.

Bloquer l’accès aux équipements adjacents

La fournaise et le chauffe-eau devront tous les deux être entretenus dans le futur.

Promettre une subvention sans vérifier les modèles exacts

La certification appartient à une combinaison précise, pas simplement au nom EVOX G3.

Une modernisation centrale conçue autour de la maison, et non uniquement autour de la machine

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Théodore-d’Acton montre exactement notre philosophie chez AirGreen.

Nous ne considérons jamais la fournaise comme une boîte indépendante.

Pour obtenir un résultat cohérent, nous devons coordonner la thermopompe, le module intérieur, la ventilation, les conduits, la filtration, le chauffage auxiliaire, les contrôles et les contraintes physiques du bâtiment.

Sur ce chantier, la réussite du projet passait notamment par une adaptation précise à l’ancien réseau de conduits et par une implantation verticale permettant de conserver un espace mécanique fonctionnel malgré la présence du chauffe-eau à proximité.

C’est la même logique que nous appliquons à nos projets de thermopompe centrale, fournaise électrique et installation CVAC dans la grande région de Montréal, à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud, ainsi que dans les secteurs de la Montérégie où nous réalisons des installations.

La technologie de l’EVOX G3 apporte plusieurs outils intéressants. Mais c’est l’intégration correcte de cette technologie au bâtiment qui détermine ce que les occupants ressentiront réellement : un débit d’air équilibré, une température stable et un système central capable d’être entretenu correctement pendant des années.
