Installation d’une fournaise électrique MIDEA EVOX G3 en configuration horizontale dans un entretoit à Saint-Philippe, sur la Rive-Sud de Montréal

À Saint-Philippe, l’enjeu principal n’était pas seulement le choix de l’équipement : il fallait réussir une installation centrale complète dans l’entretoit

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Philippe se distingue immédiatement des installations centrales que nous réalisons dans un sous-sol ou une salle mécanique traditionnelle. Ici, l’unité intérieure prend place directement dans l’entretoit, en position horizontale, au milieu des fermes de toit, des conduits existants et de l’isolant soufflé.

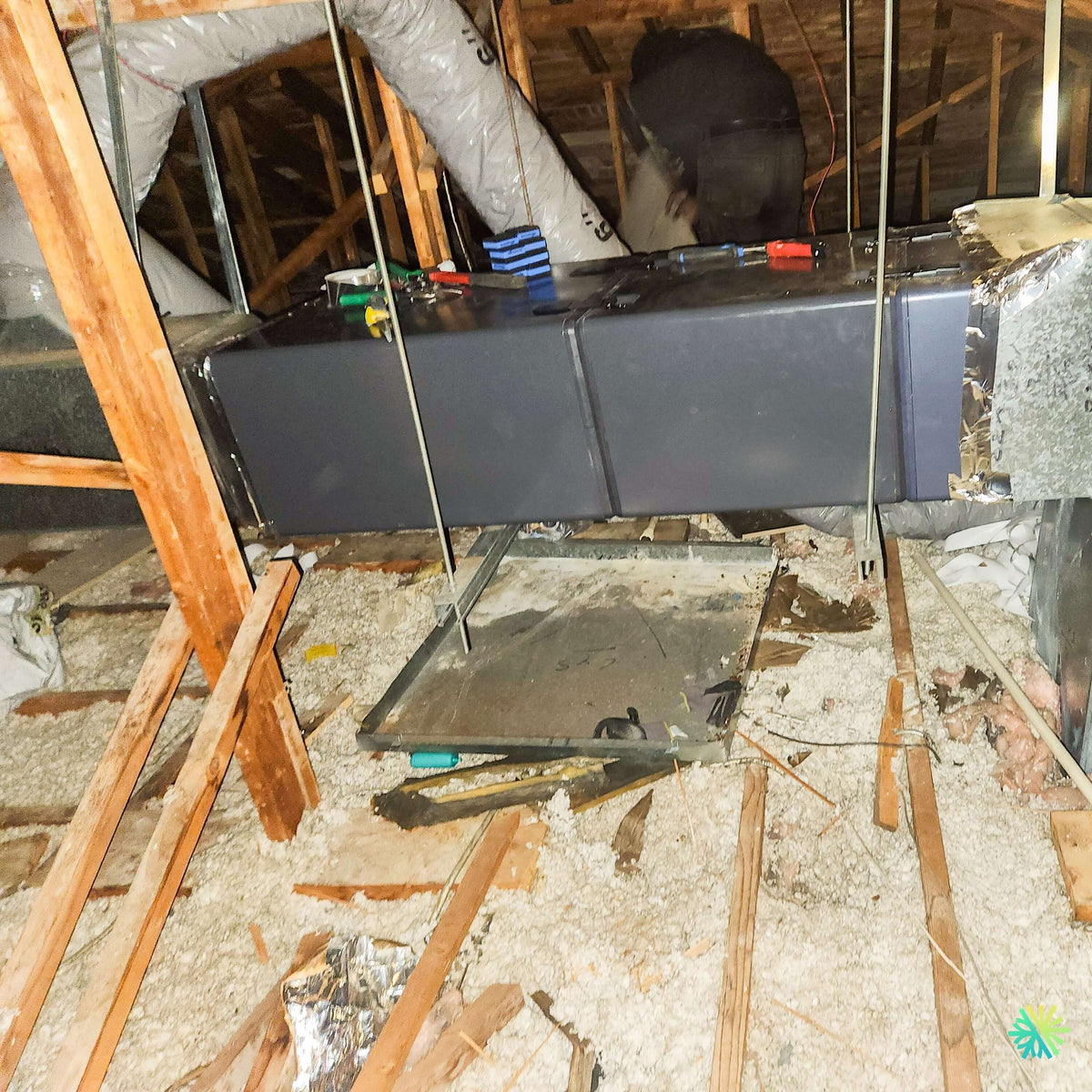

La photographie du chantier montre très bien la réalité de ce type de projet. L’appareil MIDEA est installé sur toute sa longueur sous la charpente, avec des éléments de support métalliques visibles, un raccordement au réseau de conduits sur le côté droit et plusieurs conduits flexibles passant au-dessus et autour de l’unité. L’espace de travail est limité, l’accès se fait entre les éléments structuraux et une grande partie du plancher de l’entretoit est recouverte d’isolant.

Dans ce contexte, une installation CVAC ne peut pas être abordée comme le simple remplacement d’une boîte par une autre. Avant même de raccorder la machine, nous devons réfléchir à son orientation, à son accessibilité, au parcours de l’air, aux conduits, au drainage des condensats, aux lignes frigorifiques et à la possibilité d’effectuer un entretien plusieurs années plus tard.

La conception modulaire de la MIDEA EVOX G3 nous offre précisément la flexibilité nécessaire pour ce genre de chantier. MIDEA prévoit six orientations d’installation, dont les configurations horizontale droite et horizontale gauche, en plus des positions verticales et low-boy. Le fabricant indique également que la construction modulaire facilite la manutention de l’appareil dans des endroits difficiles d’accès comme les greniers et les sous-sols.

Une configuration horizontale particulièrement adaptée à cet entretoit

Dans une installation classique au sous-sol, une fournaise centrale est souvent positionnée verticalement, avec le retour d’air d’un côté et le plénum d’alimentation au-dessus.

Dans cet entretoit de Saint-Philippe, cette approche n’aurait pas été logique.

La hauteur disponible est déterminée par la pente du toit et par la position des fermes. Une installation verticale aurait exigé beaucoup plus de dégagement et aurait rendu le raccordement aux conduits nettement plus complexe.

Nous avons donc utilisé l’EVOX G3 en configuration horizontale, avec les différents modules alignés sur le même axe.

Sur la photo, l’unité forme ainsi un long ensemble compact qui peut s’insérer sous la charpente sans empiéter inutilement sur l’espace disponible.

Cette disposition présente plusieurs avantages concrets :

• elle réduit la hauteur nécessaire à l’installation;
• elle permet de suivre naturellement le parcours du réseau de conduits;
• elle facilite l’utilisation d’un espace d’entretoit qui serait difficilement exploitable par une fournaise conventionnelle verticale;
• elle permet de conserver les raccordements techniques accessibles depuis le côté de service;
• elle limite les transformations importantes de la structure existante.

La modularité de l’EVOX G3 prend tout son sens lorsqu’il faut monter l’équipement dans un grenier

Une fournaise centrale conventionnelle peut être volumineuse et lourde.

Dans un sous-sol accessible par un escalier large, cela représente déjà une difficulté. Dans un entretoit, l’enjeu devient encore plus important.

La brochure MIDEA présente l’architecture Block N Lock, qui permet de séparer et de reconnecter les modules de l’unité de traitement d’air. Le fabricant indique spécifiquement que cette conception facilite le transport de l’équipement dans des espaces difficiles comme les attics, donc les entretoits.

Sur le terrain, cette caractéristique peut changer complètement la façon dont nous préparons le chantier.

Au lieu d’essayer de faire passer un très grand cabinet monobloc à travers un accès restreint, nous pouvons travailler avec des sections plus faciles à manipuler, puis reconstituer l’ensemble dans l’espace mécanique prévu.

Pour le propriétaire, cette différence est rarement visible une fois l’installation terminée. Pour nos techniciens, elle peut toutefois éviter des travaux beaucoup plus invasifs sur le bâtiment.

Installer dans un entretoit oblige à penser différemment à l’accessibilité

La photo montre un environnement très caractéristique : bois de charpente apparent, isolant soufflé au sol, conduits flexibles, câbles et très peu de surfaces réellement libres.

Un appareil installé ici devra éventuellement être inspecté ou entretenu.

Nous devons donc éviter de positionner les panneaux de service directement contre une ferme de toit ou dans une orientation qui rendrait impossible l’accès à une composante importante.

Nous réfléchissons notamment à l’accès futur :

• aux cartes électroniques;
• au moteur du ventilateur;
• au serpentin;
• aux raccordements frigorifiques;
• aux connexions électriques;
• au système de drainage;
• aux panneaux nécessaires pour le diagnostic.

Une bonne installation de fournaise électrique dans un entretoit doit être pensée autant pour le jour de la mise en service que pour l’intervention qui pourrait avoir lieu cinq ou dix ans plus tard.

Le réseau de conduits visible autour de l’unité est une partie essentielle du système

La photo montre plusieurs conduits souples isolés passant dans l’entretoit, ainsi qu’un raccordement en tôle à l’extrémité droite de la MIDEA.

L’équipement central peut posséder d’excellentes performances sur papier, mais toute son énergie doit ensuite être transportée par ce réseau.

Une restriction importante peut augmenter la pression statique et affecter :

• le débit d’air;
• le niveau sonore;
• la capacité de chauffage;
• la capacité de climatisation;
• le fonctionnement du moteur;
• le confort dans les pièces les plus éloignées.

L’EVOX G3 intègre justement la technologie Computational Constant Airflow 2.0. Selon MIDEA, le ventilateur peut adapter sa puissance aux conditions du réseau et aux besoins de filtration. La documentation présente une capacité allant jusqu’à 1,2 po de colonne d’eau de pression statique externe dans les conditions prévues, ainsi que jusqu’à 60 niveaux de réglage du volume d’air.

Cette capacité est particulièrement pertinente dans une rénovation où une partie du réseau de conduits existe déjà.

Elle ne signifie toutefois pas que nous pouvons ignorer un mauvais conduit.

Si une section flexible est écrasée, si un retour est trop petit ou si une transition est inutilement restrictive, il est toujours préférable de corriger le problème plutôt que de demander au moteur de compenser en permanence.

Les conduits flexibles doivent être installés avec attention

Dans un entretoit, les conduits flexibles sont fréquemment utilisés parce qu’ils permettent de contourner la charpente et d’atteindre les différentes pièces sans construire un grand réseau rigide partout.

Ils possèdent toutefois leurs propres contraintes.

Un conduit flexible trop comprimé ou comportant plusieurs courbes serrées peut créer beaucoup plus de résistance qu’un conduit bien tendu et correctement supporté.

Lors de nos installations centrales sur la Rive-Sud, nous portons donc une attention particulière :

• au rayon des courbes;
• à la longueur des parcours;
• au support mécanique;
• au diamètre;
• à l’isolation;
• à la qualité des raccordements;
• à l’étanchéité autour des collets.

La performance d’une nouvelle thermopompe centrale dépend directement de ce qui se trouve après la sortie de l’unité intérieure.

Pourquoi le drainage des condensats devient critique dans un entretoit

Lorsqu’une unité centrale est installée dans un sous-sol sur une dalle de béton, une petite fuite de condensats peut déjà provoquer des dégâts.

Dans un entretoit, les conséquences peuvent être beaucoup plus importantes.

En mode climatisation, le serpentin intérieur produit de l’eau de condensation. Cette eau doit être évacuée avec une pente appropriée et un système de drainage conçu pour rester fonctionnel.

Nous devons donc penser à :

• l’évacuation principale des condensats;
• la pente de la conduite;
• les raccords de nettoyage;
• la prévention des débordements;
• l’accessibilité au drain;
• les risques associés à une obstruction.

Sur la photographie, on aperçoit différentes sections techniques autour de l’unité, mais elle ne permet pas d’identifier suffisamment clairement l’ensemble de la stratégie de drainage pour en détailler chaque composante. Nous préférons donc ne pas attribuer à l’image des éléments qui ne sont pas confirmés visuellement.

Cette prudence est importante : un article technique doit décrire ce qui est réellement présent, et non inventer des détails parce qu’ils sont courants sur d’autres installations.

Performances de l’EVOX G3, chauffage en climat froid et points techniques à vérifier avant de choisir la combinaison exacte

Une gamme de capacités, et non un seul tonnage

La MIDEA EVOX G3 existe en plusieurs capacités.

La fiche technique fournie par MIDEA présente des combinaisons allant notamment de 18 000 à 54 000 BTU/h, avec plusieurs unités intérieures et extérieures. Selon la combinaison, la gamme atteint jusqu’à 19 SEER2, 12,5 EER2 et 10,8 HSPF2.

Le tableau technique de la page 11 détaille notamment des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h. Les rendements ne sont pas identiques d’une capacité à l’autre.

La photographie du chantier de Saint-Philippe ne montre pas une plaque signalétique suffisamment lisible pour déterminer avec certitude le tonnage exact de l’équipement installé.

Nous évitons donc de l’inventer.

La bonne façon d’identifier une thermopompe centrale demeure de vérifier :

1. le modèle exact de l’unité intérieure;
2. le modèle exact de l’unité extérieure;
3. la combinaison certifiée;
4. le numéro AHRI;
5. la capacité de chauffage aux températures pertinentes pour le Québec.

Jusqu’à -30 °C : une caractéristique particulièrement importante sur la Rive-Sud

La documentation MIDEA présente l’EVOX G3 Extreme Heat comme une plateforme capable de poursuivre son fonctionnement en chauffage jusqu’à -30 °C.

MIDEA cite également des essais sur un système de trois tonnes avec une capacité de chauffage pouvant atteindre 100 % autour de -25 °C et un COP pouvant atteindre environ 1,9 dans les conditions d’essai spécifiées.

Pour une résidence de Saint-Philippe, cette information est beaucoup plus pertinente qu’une simple capacité de climatisation estivale.

Nos hivers exigent que la thermopompe continue à produire de la chaleur lorsque la température descend fortement.

Il faut toutefois distinguer deux notions :

• température minimale de fonctionnement;
• capacité réellement disponible à cette température.

Le fait qu’une thermopompe puisse fonctionner à -30 °C ne signifie pas automatiquement qu’elle conserve sa capacité nominale complète à -30 °C.

C’est pourquoi nous regardons les données propres à la combinaison choisie avant de dimensionner le chauffage auxiliaire.

Le chauffage électrique auxiliaire doit être choisi selon la maison, pas selon le maximum disponible

L’unité EVOX G3 peut recevoir une trousse de chauffage électrique auxiliaire à trois stages.

MIDEA indique des capacités pouvant aller jusqu’à 25 kW, avec une gestion par étapes permettant d’ajuster l’apport électrique en fonction des conditions.

Sur une installation de fournaise électrique au Québec, la question n’est pas simplement : « combien de kilowatts pouvons-nous installer? »

Nous devons déterminer combien sont réellement nécessaires.

Un élément auxiliaire correctement dimensionné doit tenir compte :

• des pertes thermiques de la maison;
• de la capacité de la thermopompe à -8 °C, -15 °C et aux températures plus basses;
• de la capacité du panneau électrique;
• du calibre des conducteurs;
• du débit d’air;
• de la stratégie du thermostat.

Une thermopompe centralisée moderne doit généralement assurer une grande part du chauffage avant que les éléments électriques ne soient sollicités davantage.

L’EVOX G3 utilise le réfrigérant R-454B

La gamme EVOX G3 utilise le R-454B, classé A2L.

MIDEA indique pour ce réfrigérant un potentiel de réchauffement global, ou GWP, de 466.

Pour un propriétaire, cela ne change pas la façon de sélectionner la température au thermostat.

Pour nos techniciens, cela demande cependant des méthodes adaptées aux équipements A2L, notamment pour le raccordement, l’épreuve d’étanchéité, la mise sous vide, la manipulation du fluide frigorigène et la mise en service.

En 2026, cette compétence devient particulièrement importante puisque les nouveaux systèmes centraux utilisent de plus en plus cette nouvelle génération de réfrigérants.

Plusieurs options de contrôle pour les rénovations

La plateforme EVOX G3 permet différentes stratégies de commande.

Selon la documentation MIDEA, l’équipement peut fonctionner avec une communication 485 ou avec des contrôles 24 V, selon la configuration utilisée. Le fabricant prévoit également une communication Sub-1 GHz avec certaines composantes EVOX afin de réduire le besoin de câblage de communication entre les équipements.

Cette flexibilité peut être très utile dans une maison existante.

Dans un entretoit comme celui de Saint-Philippe, tirer de nouveaux conducteurs jusqu’au thermostat peut parfois demander beaucoup plus de travail que dans une construction neuve.

L’important demeure de configurer correctement les stages de chauffage, les paramètres du ventilateur et la logique de la thermopompe.

Filtration : la valeur MERV ne suffit pas à elle seule

MIDEA indique également une compatibilité avec des filtres de 1, 2 ou 4 pouces, incluant le MERV 13 dans les applications prévues par le fabricant.

Un filtre plus performant peut retenir davantage de particules, mais il peut également créer davantage de résistance si sa superficie ou sa conception ne correspondent pas au débit requis.

Nous vérifions donc toujours ensemble :

• la dimension du filtre;
• son épaisseur;
• le débit d’air;
• la pression statique;
• la fréquence de remplacement.

Dans un réseau installé dans l’entretoit, où les conduits peuvent déjà comporter plusieurs changements de direction, il est particulièrement important de ne pas ajouter une restriction inutile au retour d’air.

Ce que la brochure MIDEA ne permet pas d’affirmer sur les subventions québécoises

La documentation fournie présente plusieurs références aux programmes américains, mais elle ne confirme pas l’admissibilité d’une combinaison précise au programme LogisVert d’Hydro-Québec.

Nous ne devons donc pas déduire une subvention québécoise uniquement à partir du nom « MIDEA EVOX G3 ».

Pour confirmer une aide financière sur une installation réelle à Saint-Philippe, il faut normalement disposer au minimum :

• du modèle intérieur exact;
• du modèle extérieur exact;
• du numéro AHRI de la combinaison;
• de sa certification applicable;
• de sa capacité reconnue à la température utilisée par le programme;
• des règles en vigueur au moment de l’installation.

La brochure MIDEA permet de documenter les caractéristiques générales et les performances de la gamme, mais pas de confirmer le montant d’une aide financière québécoise pour cette installation spécifique.

Les erreurs que nous voulons éviter dans une installation centrale située dans l’entretoit

Une installation comme celle-ci nous rappelle plusieurs points pratiques.

Installer l’appareil avant d’avoir pensé au service futur

Un système horizontal peut facilement devenir inaccessible si ses panneaux sont orientés vers une ferme de toit.

Poser les conduits flexibles sans tenir compte de leur résistance

Une longue section comprimée ou plusieurs virages serrés peuvent réduire considérablement le débit.

Négliger le drainage parce que l’appareil est hors de vue

Une fuite dans l’entretoit peut endommager le plafond bien avant que le propriétaire ne voie l’origine du problème.

Choisir le tonnage uniquement selon l’ancien système

Une thermopompe moderne doit être dimensionnée selon la résidence et la capacité de chauffage réellement nécessaire.

Surdimensionner inutilement le chauffage électrique

Une grande puissance auxiliaire n’est pas automatiquement synonyme de meilleur confort ou de meilleure efficacité.

Oublier que l’entretoit est un environnement mécanique exigeant

L’emplacement, l’isolation, les conduits, le drainage et l’accès de service doivent tous être pensés comme un ensemble.

Une installation qui montre la vraie valeur de la conception modulaire MIDEA EVOX G3

La caractéristique la plus intéressante de ce projet de Saint-Philippe n’est finalement pas un chiffre de rendement.

C’est la manière dont nous avons pu installer un système central complet dans un endroit où une fournaise verticale conventionnelle aurait été beaucoup moins pratique.

La photo montre clairement :

• une EVOX G3 installée horizontalement dans l’entretoit;
• une intégration entre les fermes de toit;
• plusieurs conduits existants autour du système;
• un raccordement en tôle au réseau principal;
• des points techniques restant accessibles pendant l’installation;
• un environnement couvert d’isolant où chaque déplacement et chaque modification doivent être préparés soigneusement.

C’est exactement le type de projet où l’expérience terrain compte autant que la fiche technique.

Chez AirGreen, nos installations de fournaises électriques, thermopompes centrales et systèmes CVAC à Saint-Philippe, Longueuil, Montréal, Laval, sur la Rive Nord et la Rive Sud sont préparées autour du bâtiment réel.

Nous devons déterminer comment faire entrer l’équipement, comment le positionner, comment assurer le débit d’air, comment atteindre le réseau existant et comment permettre son entretien futur.

Dans cette résidence de Saint-Philippe, la MIDEA EVOX G3 en configuration horizontale nous a donné la flexibilité nécessaire pour exploiter l’entretoit sans imposer une géométrie verticale qui ne correspondait pas au bâtiment.

Le résultat recherché reste celui que nous appliquons à chaque installation centrale : un système correctement intégré au réseau, accessible, réglable et capable de fournir le chauffage et la climatisation attendus dans les conditions réelles du climat québécois.
