Installation d’une fournaise électrique MIDEA EVOX G3 à Sainte-Marthe-sur-le-Lac sur la Rive-Nord de Montréal

Une installation horizontale MIDEA EVOX G3 dans un espace où la hauteur disponible dictait pratiquement tout le projet

Cette installation de fournaise électrique MIDEA EVOX G3 à Sainte-Marthe-sur-le-Lac illustre un scénario complètement différent d’une installation centrale traditionnelle au sous-sol. Ici, notre équipe AirGreen devait intégrer le module intérieur dans un espace technique extrêmement bas, au-dessus d’une ouverture intérieure, avec très peu de dégagement entre l’appareil et le plafond.

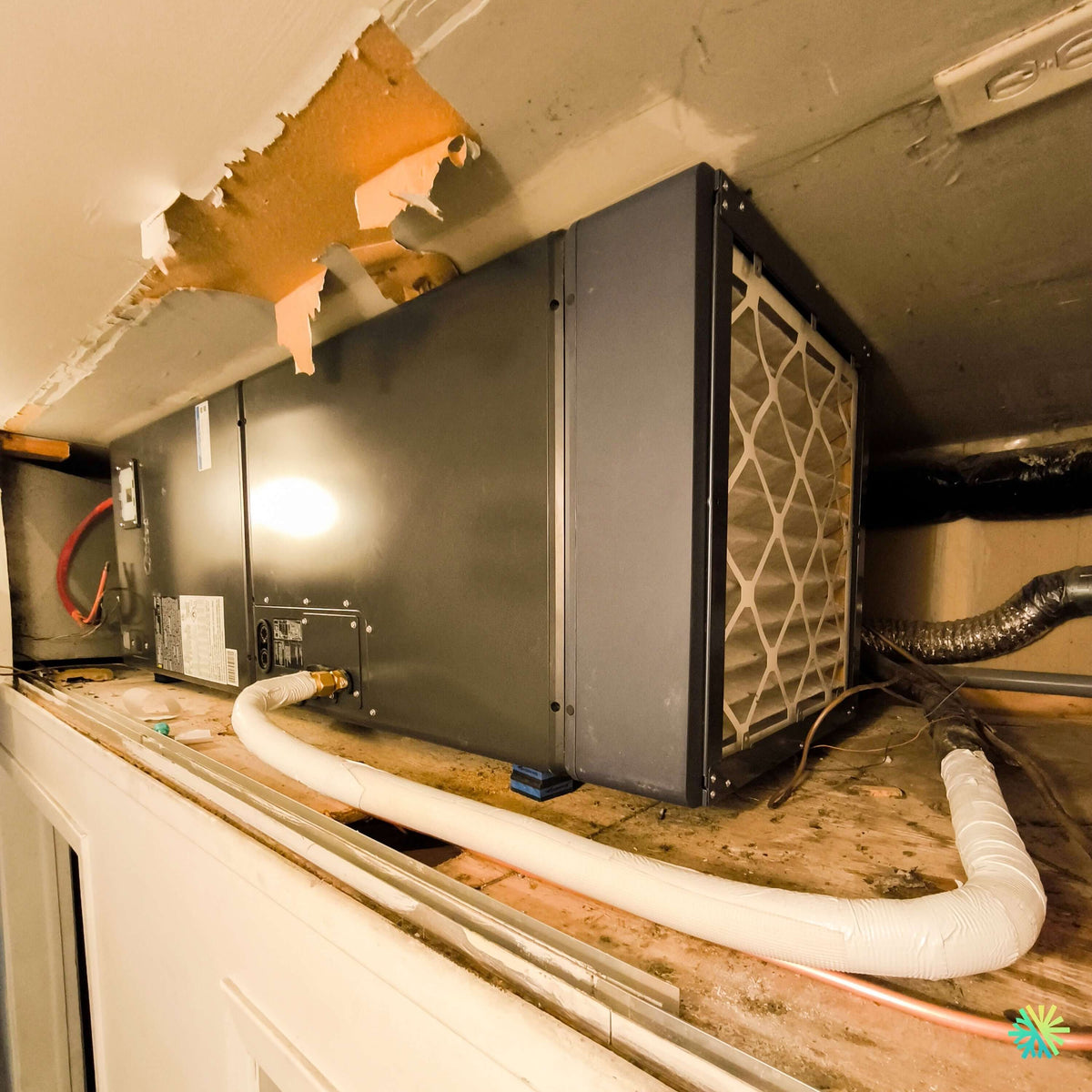

La photographie du chantier résume immédiatement le défi. Le MIDEA EVOX G3 n’est pas debout : il est installé à l’horizontale, sur une plateforme existante, pratiquement parallèle au plafond. À l’extrémité droite, un grand filtre est directement accessible. Devant l’appareil passent les conduites frigorifiques, tandis que plusieurs conduits flexibles et conduits métalliques existants occupent l’environnement immédiat. Une ouverture dans la finition du plafond témoigne également de la difficulté d’accès à cette zone technique.

Dans ce type de projet, le choix d’un appareil performant ne représente qu’une partie du travail. Nous devons déterminer comment le transporter, l’orienter, le supporter, raccorder les conduits, laisser les panneaux accessibles et prévoir le remplacement du filtre sans rendre chaque entretien CVAC futur inutilement compliqué.

C’est précisément pour ce genre de situation que la conception du MIDEA EVOX G3 devient particulièrement intéressante.

Un EVOX G3 installé à l’horizontale plutôt qu’en position verticale

Dans beaucoup de maisons de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud, une fournaise centrale est installée verticalement dans une salle mécanique. L’air entre par le bas ou le côté et ressort vers le réseau de soufflage situé au-dessus.

À Sainte-Marthe-sur-le-Lac, cette configuration n’était simplement pas adaptée à l’espace disponible.

Nous avons donc travaillé avec une configuration horizontale, ce qui permet au système d’occuper la longueur de la cavité technique plutôt que sa hauteur.

La documentation MIDEA confirme que l’EVOX G3 a justement été conçu pour plusieurs orientations. Sa conception modulaire Block N Lock permet six configurations, incluant le soufflage vertical, descendant, horizontal droit, horizontal gauche et différentes applications destinées aux contraintes de hauteur. Le fabricant souligne également la facilité de manutention de ses modules dans des endroits difficiles comme les greniers et les sous-sols.

Ce chantier démontre concrètement la valeur de cette souplesse : lorsque quelques dizaines de centimètres de hauteur font la différence entre une installation possible et impossible, l’orientation de l’appareil devient une caractéristique technique majeure.

Une zone d’installation où chaque centimètre comptait

La photo permet de distinguer plusieurs contraintes simultanées.

Le plafond se trouve immédiatement au-dessus de l’appareil. Des conduits métalliques traversent déjà cette zone. Sur le côté droit, plusieurs conduits flexibles occupent l’espace disponible. Devant l’unité, la conduite frigorifique isolée doit rejoindre le serpentin sans être écrasée ni créer une contrainte mécanique sur les raccords.

L’appareil repose également sur une plateforme, avec de petites cales d’appui visibles sous le cabinet.

Ce genre d’installation CVAC en espace restreint demande une planification particulièrement précise parce que nous devons préserver simultanément :

• le dégagement nécessaire pour l’appareil;
• l’accès aux panneaux;
• l’espace permettant de remplacer le filtre;
• le passage des conduites frigorifiques;
• la transition vers les conduits existants;
• la stabilité du cabinet;
• l’accès futur pour le diagnostic et l’entretien.

Une installation peut être techniquement raccordée tout en étant extrêmement difficile à entretenir. Nous cherchons justement à éviter ce résultat.

Le grand filtre visible sur la photo est un élément central de cette configuration

L’un des détails les plus frappants de la photographie se trouve à l’extrémité droite du système : le filtre de retour est directement visible dans son support.

Son emplacement n’est pas anodin.

Dans une configuration horizontale aussi compacte, il faut pouvoir retirer et remplacer le filtre sans déplacer la fournaise, démonter les conduits ou ouvrir une grande section du plafond.

Nous portons donc une attention particulière au sens de retrait du filtre et au dégagement disponible.

MIDEA indique que la gamme EVOX G3 peut être utilisée avec des modules de filtration compatibles avec des filtres de 1, 2 ou 4 pouces, incluant des solutions MERV 13. Le fabricant précise que cette filtration peut contribuer à retenir davantage de poussière, de pollen, de particules et de contaminants provenant notamment des animaux domestiques.

Le choix du filtre ne doit cependant jamais se résumer à sélectionner l’indice MERV le plus élevé.

Un filtre doit aussi laisser passer suffisamment d’air

Un filtre très restrictif peut augmenter la pression statique du réseau s’il n’offre pas suffisamment de surface.

Cela peut entraîner :

• un débit insuffisant;
• un ventilateur qui travaille davantage;
• davantage de bruit;
• une modification du fonctionnement du serpentin;
• une baisse du confort dans certaines pièces.

Nous regardons donc toujours la filtration comme une composante du système central complet, et non comme un accessoire indépendant.

Un réseau de conduits existant qui impose sa géométrie

La photographie montre clairement que l’EVOX G3 devait être intégré à une infrastructure déjà en place.

Les conduits ne commencent pas avec notre nouvel appareil. Ils parcourent déjà le plafond et rejoignent différentes parties de la maison.

Dans une rénovation, nous ne pouvons pas simplement déplacer arbitrairement ces conduits pour obtenir une photographie plus symétrique. Nous devons comprendre leur fonction, leur dimension et les débits qu’ils doivent transporter.

Nous vérifions notamment si la nouvelle configuration peut fournir correctement l’air nécessaire aux différentes zones sans créer une pression statique excessive.

Computational Constant Airflow 2.0 : particulièrement utile avec des conduits existants

MIDEA équipe le EVOX G3 de sa technologie Computational Constant Airflow 2.0.

Selon la documentation du fabricant, cette fonction ajuste la puissance et la vitesse du ventilateur afin de maintenir le débit lorsque la résistance du réseau varie. L’EVOX G3 peut travailler, selon les conditions présentées, jusqu’à environ 1,2 po de colonne d’eau de pression statique externe, avec jusqu’à 60 niveaux de réglage du débit d’air.

Pour une maison existante à Sainte-Marthe-sur-le-Lac, cela offre une marge d’ajustement très intéressante lors de la mise en service.

Le réseau réel peut comporter :

• différents diamètres de conduits;
• des longueurs inégales;
• plusieurs coudes;
• des grilles aux résistances différentes;
• un filtre plus ou moins restrictif.

Le ventilateur peut mieux s’adapter à ces variations.

Cela ne signifie toutefois pas qu’une mauvaise conception des conduits devient acceptable. Si nous rencontrons une restriction majeure, nous devons quand même la corriger ou en tenir compte dans la conception.

Les conduites frigorifiques devaient elles aussi trouver leur chemin dans cet espace très bas

La grosse conduite blanche visible au premier plan est une partie importante du circuit frigorifique.

Son isolation limite les échanges thermiques avec l’air ambiant et protège contre la condensation lorsqu’elle fonctionne à basse température.

À côté se trouve également une conduite de cuivre plus petite.

Dans une salle mécanique normale, nous disposons parfois de beaucoup d’espace pour organiser leur trajectoire. Ici, nous devions composer avec une plateforme, l’appareil, les conduits d’air et un plafond à quelques centimètres seulement.

Il faut notamment éviter :

Les rayons de courbure trop serrés

Une conduite ne doit pas être écrasée simplement pour gagner quelques centimètres.

Les tensions sur les raccords

Le poids ou la position du tuyau ne doit pas tirer continuellement sur la connexion au serpentin.

Le blocage des panneaux

Nous devons conserver l’accès aux composantes du système.

Cette attention est importante autant le jour de l’installation que dix ans plus tard lors d’un diagnostic.

Pourquoi la MIDEA EVOX G3 est particulièrement adaptée à une thermopompe centrale moderne sur la Rive-Nord

Une « fournaise électrique » qui fonctionne avec une thermopompe centrale

Au Québec, le terme fournaise électrique est fréquemment utilisé pour désigner le module intérieur d’un système central comprenant le ventilateur, le serpentin et le chauffage auxiliaire électrique.

Techniquement, MIDEA désigne cette partie de l’EVOX G3 comme un module de traitement d’air central.

Lorsqu’il est jumelé à la thermopompe extérieure correspondante, la thermopompe produit normalement la majeure partie du chauffage. Les éléments électriques servent ensuite d’appoint selon les conditions, les réglages et la charge thermique de la maison.

MIDEA prévoit un ensemble de chauffage auxiliaire à trois stages pouvant aller jusqu’à 25 kW, avec notamment des configurations de 10, 15 et 25 kW. Le fabricant indique que ce chauffage auxiliaire peut être activé et ajusté progressivement selon les variations de température.

La puissance électrique précise installée sur ce chantier n’est pas confirmable à partir de la photo fournie. Nous évitons donc de lui attribuer arbitrairement une valeur.

Pourquoi nous ne choisissons pas automatiquement la résistance électrique maximale

Une trousse de 25 kW disponible au catalogue ne signifie pas qu’une maison a besoin de 25 kW.

La bonne capacité dépend notamment :

• des pertes thermiques réelles;
• de la capacité de la thermopompe par temps froid;
• de la superficie;
• de l’isolation;
• du panneau électrique;
• du circuit alimentant la fournaise;
• de la stratégie de contrôle.

Un chauffage auxiliaire correctement dimensionné complète la thermopompe. Un système choisi sans analyse peut au contraire augmenter inutilement la demande électrique.

Des capacités allant d’environ 18 000 à 54 000 BTU/h selon le système

La famille EVOX G3 comprend différentes combinaisons de capacités.

Le tableau technique de MIDEA présente des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, avec des caractéristiques de rendement différentes selon le jumelage intérieur-extérieur.

La capacité exacte de cette installation à Sainte-Marthe-sur-le-Lac n’est pas suffisamment identifiable sur la photographie pour que nous annoncions un chiffre comme étant certain.

C’est important parce qu’une installation professionnelle ne doit jamais être dimensionnée en fonction de la taille apparente du cabinet.

Nous utilisons plutôt la charge du bâtiment, les caractéristiques du réseau de conduits et la capacité disponible par basse température.

Jusqu’à 19 SEER2 et 10,8 HSPF2 selon la combinaison choisie

La documentation EVOX G3 indique des performances pouvant atteindre :

• 19 SEER2;
• 12,5 EER2;
• 10,8 HSPF2;
• un COP à 5 °F (-15 °C) pouvant atteindre 2,14.

Ces valeurs correspondent aux meilleures configurations de la gamme et varient selon les modèles jumelés.

C’est pourquoi nous encourageons les propriétaires qui comparent deux thermopompes centrales à vérifier les numéros de modèles exacts.

Deux entrepreneurs peuvent tous les deux proposer « MIDEA EVOX G3 » tout en proposant des combinaisons qui n’ont pas exactement les mêmes performances.

Une performance par grand froid adaptée au climat de Sainte-Marthe-sur-le-Lac

La performance hivernale constitue évidemment un critère important sur la Rive-Nord de Montréal.

MIDEA indique que sa plateforme Extreme Heat peut maintenir une opération continue jusqu’à -30 °C. La documentation présente également jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre environ 1,9 dans les conditions de référence indiquées.

Cette donnée change la façon dont nous devons considérer une thermopompe centrale.

Nous ne parlons plus seulement d’un appareil destiné à climatiser l’été et à chauffer légèrement au printemps ou en automne. Le système est conçu pour fournir une part importante du chauffage même lorsque les températures extérieures deviennent nettement négatives.

Le chauffage électrique auxiliaire reste disponible lorsque la demande du bâtiment l’exige.

R-454B et nouvelle génération de systèmes centraux

La plateforme EVOX G3 documentée utilise le réfrigérant R-454B.

MIDEA indique pour ce réfrigérant A2L un potentiel de réchauffement global de 466.

Cette évolution implique certaines méthodes de travail spécifiques lors de l’installation, du diagnostic et du service.

Pour nous, cela signifie utiliser les procédures et équipements adaptés au réfrigérant installé plutôt que de traiter un nouveau système comme un ancien appareil au R-410A.

Contrôle communicant ou thermostat 24 V selon la configuration

Une rénovation comme celle-ci possède également une autre contrainte : le câblage existant.

MIDEA prévoit plusieurs possibilités de contrôle pour l’EVOX G3, notamment la communication 485 et certaines configurations utilisant un thermostat traditionnel 24 V.

Cette flexibilité peut être particulièrement utile lorsque l’appareil est installé dans un endroit aussi difficile d’accès.

Refaire complètement un câble de thermostat à travers des murs finis ou des plafonds peut nécessiter des travaux supplémentaires. Lorsque l’installation existante est compatible, certaines parties du câblage peuvent parfois être conservées.

Nous validons néanmoins toujours le nombre de conducteurs et les fonctions nécessaires avant de prendre cette décision.

LogisVert : ce qu’un propriétaire de Sainte-Marthe-sur-le-Lac doit vérifier

En date d’août 2026, Hydro-Québec indique qu’une thermopompe admissible au programme LogisVert peut recevoir une aide financière de 50 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR, ou de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est également classée ENERGY STAR – Climat froid, sous réserve du respect de toutes les conditions du programme.

Hydro-Québec précise également que, pour les installations effectuées depuis le 26 novembre 2025, le système complet doit répondre aux critères applicables; pour une thermopompe centrale, cela comprend l’appareil intérieur et l’appareil extérieur.

La documentation MIDEA présente par ailleurs la gamme comme dépassant les spécifications ENERGY STAR Most Efficient dans les configurations concernées.

Cela ne nous permet toutefois pas de déclarer automatiquement cette installation précise admissible uniquement à partir de la photographie. Pour confirmer la subvention, il faut vérifier les modèles intérieur et extérieur exacts ainsi que la combinaison reconnue au moment de l’installation.

Ce que cette installation nous rappelle sur les appareils installés horizontalement

Installer une fournaise à l’horizontale impose des priorités différentes d’une installation verticale.

Nous devons notamment surveiller attentivement :

• le support de l’appareil;
• son niveau;
• le sens du débit d’air;
• l’accès au filtre;
• la trajectoire des lignes frigorifiques;
• l’accès aux panneaux;
• les dégagements par rapport au plafond;
• les futures interventions d’entretien.

Sur ce projet, l’accessibilité du filtre visible à l’extrémité de l’appareil est particulièrement importante. Un filtre qui exige une heure de démontage pour être remplacé sera inévitablement entretenu moins souvent qu’un filtre correctement accessible.

Une installation où la flexibilité de l’EVOX G3 répondait directement aux contraintes de la maison

Cette réalisation à Sainte-Marthe-sur-le-Lac montre très bien pourquoi nous ne choisissons jamais une fournaise centrale uniquement en fonction de sa capacité ou de sa cote SEER2.

La géométrie de la maison compte.

Ici, le plafond bas et l’espace technique horizontal ont déterminé l’orientation du système. Les conduits existants ont déterminé les raccordements. L’accès disponible a influencé le positionnement du filtre. Le parcours des conduites frigorifiques devait respecter les panneaux et les connexions de service.

Le MIDEA EVOX G3, grâce à sa conception multiposition et modulaire, nous a permis d’adapter le système à cette réalité plutôt que de tenter de transformer complètement le bâtiment autour de la machine.

Chez AirGreen, c’est précisément ainsi que nous abordons une installation CVAC centrale : nous regardons l’ensemble du projet, des conduits jusqu’au filtre, du chauffage auxiliaire jusqu’au réfrigérant, et de l’espace d’installation jusqu’à l’entretien futur.

Nous réalisons ce type de projet à Sainte-Marthe-sur-le-Lac et partout sur la Rive-Nord, ainsi qu’à Montréal, Laval, Longueuil et sur la Rive-Sud.

Une bonne installation n’est pas simplement celle qui fonctionne lors de la mise en marche. C’est celle qui reste logique, accessible et adaptée au bâtiment plusieurs années après le départ de notre équipe.
