Installation d’une fournaise électrique MIDEA EVOX G3 à Sainte-Thérèse sur la Rive-Nord de Montréal

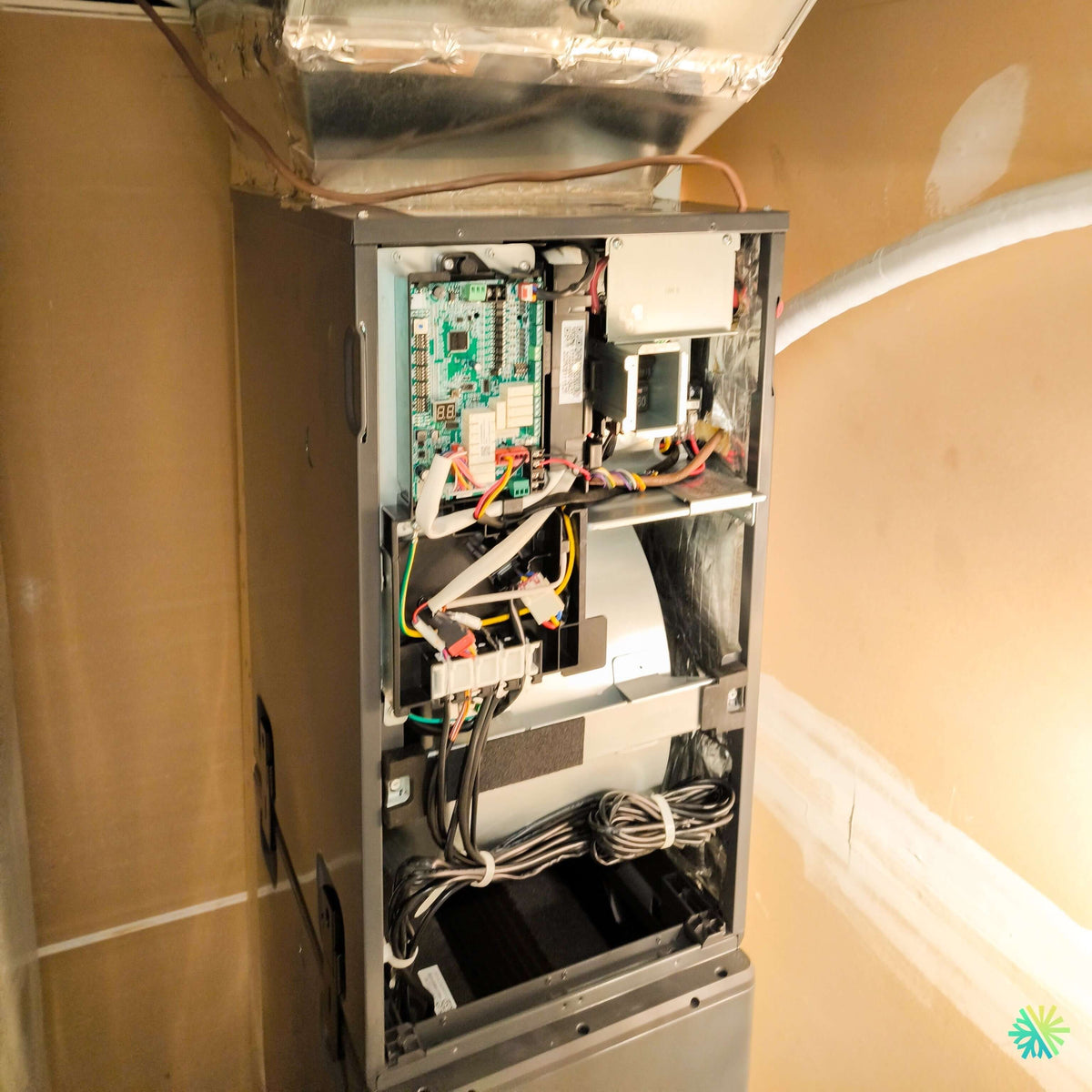

Panneau ouvert, carte électronique visible et conduits adaptés : cette installation à Sainte-Thérèse montre ce qu’une fournaise centrale moderne contient réellement

Une fournaise électrique centrale moderne est très différente des appareils relativement simples que l’on retrouvait dans de nombreuses maisons québécoises il y a quelques décennies. Notre installation de cette MIDEA EVOX G3 à Sainte-Thérèse, sur la Rive-Nord de Montréal, en fournit une vue particulièrement intéressante : la photo a été prise avec le panneau de service retiré, alors que nos techniciens travaillaient encore sur l’intégration et la mise en service du système.

On peut ainsi voir ce qui disparaît normalement derrière le panneau métallique une fois les travaux terminés : carte électronique de commande, borniers, faisceaux de câblage, connexions basse tension, composants électriques, section de ventilation et organisation interne du cabinet. Au-dessus de l’appareil, une transition en tôle galvanisée relie la nouvelle unité au réseau de conduits existant. Sur le côté droit, la conduite frigorifique isolée rejoint l’unité intérieure dans un espace où chaque raccordement doit être planifié afin de conserver l’accès aux composantes.

Cette installation illustre bien la différence entre simplement remplacer un appareil et réaliser une véritable installation CVAC centrale.

La gamme EVOX G3 de Midea est une famille de systèmes centraux à conduits Inverter, pensée notamment pour faciliter la modernisation du chauffage résidentiel. Dans une propriété existante de Sainte-Thérèse, cette capacité d’adaptation devient particulièrement utile : les murs, le réseau de conduits et l’espace mécanique sont déjà là, et notre travail consiste à intégrer la nouvelle technologie proprement à cette infrastructure.

La photo montre la partie de l’installation que le propriétaire ne voit presque jamais

Une fois le panneau avant refermé, la fournaise ressemble à un cabinet métallique relativement sobre. Pourtant, derrière cette façade se trouve toute la logique de fonctionnement du système.

Sur notre photo de chantier, la grande carte électronique verte installée dans la partie supérieure est immédiatement visible. Elle regroupe les connexions nécessaires à la gestion de différents composants de l’unité. Nous voyons également plusieurs faisceaux de fils organisés dans le cabinet, des connecteurs amovibles, les connexions de contrôle et la partie supérieure du compartiment du ventilateur.

Cette architecture est importante parce qu’une MIDEA EVOX G3 n’est pas seulement une boîte contenant des résistances électriques.

L’unité intérieure doit notamment gérer :

• la demande du thermostat;
• le fonctionnement du ventilateur;
• les différentes vitesses ou consignes de débit;
• l’interaction avec la thermopompe extérieure;
• le chauffage électrique auxiliaire lorsque celui-ci est requis;
• certains paramètres de communication;
• les protections de fonctionnement du système.

La documentation Midea prévoit d’ailleurs plusieurs méthodes de contrôle. L’EVOX peut fonctionner en communication 485 ou avec un contrôle 24 V, y compris certaines configurations utilisant un thermostat d’un autre fabricant. Midea prévoit également une communication sans fil entre certains composants compatibles afin de réduire le besoin de câblage supplémentaire dans certaines rénovations.

Pour une installation dans une maison existante, cette flexibilité peut éviter de transformer une simple modernisation du système central en chantier important dans les murs finis.

Fournaise électrique, unité de traitement d’air et thermopompe : trois fonctions qui doivent travailler ensemble

Dans le langage courant au Québec, l’appareil intérieur photographié est souvent appelé une fournaise électrique. Techniquement, il sert également d’unité de traitement d’air pour la thermopompe centrale.

Lorsque la thermopompe fonctionne en chauffage, l’énergie transférée par le réfrigérant arrive au serpentin intérieur. Le ventilateur fait circuler l’air de la maison à travers l’unité puis redistribue cette chaleur dans les conduits.

En été, le processus s’inverse : le serpentin intérieur refroidit l’air et participe également à sa déshumidification.

Lorsque davantage de chauffage est nécessaire, des éléments électriques auxiliaires peuvent compléter la thermopompe.

Midea prévoit pour l’EVOX G3 des ensembles de chauffage auxiliaire de 10 kW, 15 kW et jusqu’à 25 kW, avec une gestion pouvant comporter plusieurs étapes afin d’ajuster le chauffage électrique à la demande.

Sur la photo de Sainte-Thérèse, nous pouvons voir le compartiment électrique ouvert, mais la puissance exacte en kW de l’ensemble de chauffage installé n’est pas suffisamment identifiable pour que nous l’affirmions à partir de l’image seulement.

Cette distinction est importante. Chez AirGreen, nous ne déduisons pas la puissance électrique d’une fournaise uniquement à partir de ses dimensions extérieures.

Pourquoi le nombre de kilowatts doit être choisi avec soin

Un chauffage auxiliaire de 10 kW et un chauffage auxiliaire de 25 kW imposent des exigences électriques très différentes.

Avant de déterminer la puissance à utiliser, nous devons considérer plusieurs paramètres :

• les pertes thermiques du bâtiment;
• la capacité de la thermopompe à basse température;
• la température extérieure de conception;
• la capacité du panneau électrique;
• le calibre des conducteurs;
• les disjoncteurs requis;
• la façon dont le thermostat gère les étapes de chauffage auxiliaire.

Installer l’élément le plus élevé disponible n’est donc pas automatiquement avantageux.

L’objectif consiste plutôt à permettre à la thermopompe de produire efficacement une grande partie du chauffage tout en conservant suffisamment de chauffage électrique auxiliaire pour maintenir le confort lorsque les conditions l’exigent.

Une particularité très utile en rénovation : l’alimentation multivoltage

Midea a également conçu l’EVOX G3 pour s’adapter à différentes situations électriques. Le fabricant indique une compatibilité 115 V et 208/230 V pour l’unité intérieure selon la configuration et explique que cette approche vise à faciliter certains remplacements de systèmes existants.

Il ne faut toutefois pas interpréter cette polyvalence comme une permission de réutiliser automatiquement n’importe quel circuit électrique existant.

L’alimentation de l’unité de traitement d’air et celle du chauffage électrique doivent être vérifiées selon la configuration réellement installée. Dans plusieurs projets de remplacement de fournaise électrique à Sainte-Thérèse, Laval ou Montréal, cette vérification fait partie des étapes fondamentales avant la commande définitive du matériel.

Une transition de conduits fabriquée pour le bâtiment réel

Au-dessus de la fournaise, la photo montre une transition métallique reliant l’EVOX G3 au réseau existant.

Cette partie du travail pourrait sembler secondaire comparativement à l’électronique visible dans le cabinet. En réalité, elle influence directement le fonctionnement de l’installation.

L’air sortant de la fournaise doit passer dans le plénum sans rencontrer une réduction brutale ou une géométrie inutilement restrictive. Nous devons également limiter les fuites aux joints.

Une transition de conduits correctement réalisée contribue à :

• réduire les pertes d’air dans l’espace mécanique;
• limiter les turbulences;
• contrôler la pression statique;
• obtenir une distribution plus uniforme;
• réduire certains bruits aérodynamiques.

Sur un remplacement central, nous travaillons donc simultanément sur la machine et sur son interaction avec les conduits de la maison.

Le ventilateur EVOX G3 ne fonctionne pas comme un ancien moteur à vitesse fixe

L’un des avantages techniques importants de cette plateforme est sa gestion avancée du débit d’air.

Midea appelle cette fonction Computational Constant Airflow 2.0. Selon la documentation du fabricant, le système peut adapter le fonctionnement du ventilateur aux conditions du réseau, y compris à différentes résistances causées par les conduits ou la filtration. Midea indique une capacité allant jusqu’à environ 1,2 po de colonne d’eau de pression statique externe, ainsi qu’un réglage du volume d’air offrant jusqu’à 60 niveaux.

Pour une maison existante de Sainte-Thérèse, cette caractéristique est particulièrement pertinente.

Les réseaux de conduits résidentiels ne sont pas tous identiques. Certains possèdent de longues sections, plusieurs coudes ou des retours d’air plus restrictifs que d’autres. La capacité de l’unité à ajuster le fonctionnement du ventilateur nous offre davantage de latitude lors de la mise en service.

Cela ne signifie pas pour autant qu’un mauvais réseau peut être ignoré.

Une restriction excessive, un conduit écrasé, un retour beaucoup trop petit ou un filtre bouché doivent être corrigés. La technologie de débit constant aide le système à s’adapter; elle ne remplace pas un bon travail de conception et de vérification du réseau.

Des systèmes EVOX G3 disponibles dans plusieurs capacités

La documentation Midea couvre différentes configurations EVOX G3 allant d’environ 18 000 à 54 000 BTU/h. Selon la combinaison intérieure-extérieure, le fabricant indique des performances pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP de 2,14 à 5 °F (-15 °C).

La gamme comprend notamment des modèles de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

Cependant, le numéro complet de l’unité installée à Sainte-Thérèse n’est pas suffisamment lisible sur cette photo pour attribuer une capacité précise en toute fiabilité.

Nous préférons donc présenter les capacités documentées de la gamme plutôt que d’inventer un tonnage.

Pour déterminer le rendement exact d’une installation, il faut connaître le modèle précis de l’unité intérieure et celui de l’unité extérieure, puis vérifier la combinaison certifiée correspondante.

Chauffage jusqu’à -30 °C : ce que Midea annonce pour ses configurations Extreme Heat

La documentation EVOX G3 décrit certaines configurations Extreme Heat capables de poursuivre leur fonctionnement jusqu’à -30 °C. Midea explique également que la technologie de compresseur utilisée vise à conserver davantage de capacité de chauffage lorsque les températures extérieures deviennent très basses.

Cette caractéristique mérite une attention particulière dans une installation à Sainte-Thérèse, où le chauffage hivernal représente une partie majeure de la consommation énergétique annuelle.

Pour nous, le critère important n’est donc pas uniquement le rendement en climatisation.

Nous regardons également :

• la capacité disponible à basse température;
• le COP lorsque le froid augmente;
• le point auquel le chauffage auxiliaire devient nécessaire;
• la façon dont le thermostat gère la transition entre thermopompe et résistances électriques.

Une thermopompe centrale bien sélectionnée doit être évaluée comme un appareil de chauffage autant que comme un climatiseur.

De la carte de contrôle au débit d’air : les vérifications qui transforment l’équipement installé en système CVAC réellement fonctionnel

L’accès au compartiment électronique doit rester possible après l’installation

La photo montre très bien l’espace nécessaire devant l’unité lorsque vient le temps d’effectuer des réglages ou un diagnostic.

Le panneau avant ayant été complètement retiré, nos techniciens peuvent accéder à la carte de commande, aux connexions et à la section de ventilation.

Cette accessibilité doit être conservée après le chantier.

Une erreur que nous rencontrons parfois sur d’anciennes installations consiste à placer une canalisation, une plomberie, une structure ou un autre équipement directement devant les panneaux de service. Le système peut fonctionner parfaitement au départ, mais la première réparation devient beaucoup plus complexe.

Lorsque nous implantons une fournaise électrique centrale, nous pensons donc également au technicien qui devra éventuellement y revenir.

La conduite frigorifique visible sur le côté droit exige elle aussi une intégration propre

Une grosse conduite isolée arrive par la droite de l’unité et rejoint le système frigorifique intérieur.

L’isolation de cette conduite est essentielle. En fonctionnement, les températures du cuivre peuvent être très différentes de celles de l’air ambiant. Une isolation déficiente peut provoquer condensation, pertes thermiques ou humidité autour du passage de la conduite.

Le parcours doit également éviter les courbes trop serrées et les points susceptibles d’endommager l’isolant.

Sur une installation centrale, nous cherchons donc à laisser suffisamment d’espace entre les conduites et les parties du cabinet qui devront être démontées lors des opérations d’entretien CVAC.

R454B et classification A2L

L’EVOX G3 fait partie de la nouvelle génération de systèmes utilisant le réfrigérant R454B.

Midea indique avoir sélectionné ce réfrigérant pour sa gamme et lui attribue un potentiel de réchauffement global, ou GWP, de 466. Le R454B appartient à la catégorie A2L.

Cette classification entraîne des méthodes d’installation et d’intervention adaptées.

Pour nos techniciens, cela concerne notamment la manipulation du circuit frigorifique, la détection, la récupération du réfrigérant et les méthodes utilisées lors du service.

Le propriétaire n’a évidemment pas à gérer ces aspects techniques lui-même, mais il est important de comprendre qu’un équipement R454B doit être installé et entretenu selon les exigences propres aux systèmes A2L.

Filtration : la fournaise peut aussi être configurée pour du MERV 13

Midea prévoit pour l’EVOX G3 des solutions de filtration utilisant des filtres de 1, 2 ou 4 pouces, avec compatibilité MERV 13 selon le montage.

Un filtre plus performant peut améliorer la captation de poussières, pollens et particules, mais son choix doit être compatible avec le réseau de conduits et le débit recherché.

C’est l’une des raisons pour lesquelles la mesure de pression statique est si importante après une modification du système central.

Le propriétaire peut installer un excellent filtre et pourtant obtenir un mauvais résultat si la surface filtrante est trop petite pour le débit de la fournaise.

Thermostat et fonctions intelligentes : intéressantes seulement lorsqu’elles sont correctement configurées

Dans les configurations communicantes compatibles, Midea prévoit également des fonctions liées à son thermostat et à l’application SmartHome : programmation, contrôle du confort, suivi de certaines données de consommation ainsi que fonctions de diagnostic ou de mise à jour.

Mais notre priorité pendant l’installation reste d’abord le fonctionnement mécanique du système.

Avant d’expliquer les fonctionnalités d’une application, nous devons nous assurer que :

• le débit d’air est correct;
• le système répond correctement aux commandes;
• les étapes de chauffage auxiliaire sont configurées;
• la thermopompe et l’unité intérieure communiquent correctement;
• les températures de fonctionnement sont cohérentes;
• les panneaux et connexions sont sécurisés.

La technologie intelligente complète une bonne installation; elle ne peut pas compenser une mauvaise mise en service.

LogisVert : la subvention dépend du système complet, pas seulement de la fournaise EVOX G3

Pour une installation effectuée en 2026, la question de l’aide financière LogisVert d’Hydro-Québec mérite d’être vérifiée avec précision.

Depuis le 26 novembre 2025, Hydro-Québec indique que les thermopompes doivent être certifiées ENERGY STAR pour être admissibles à la mesure applicable.

Lorsque toutes les conditions du programme sont remplies, Hydro-Québec indique actuellement une aide de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR et de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est reconnue comme thermopompe pour climat froid. Le montant est établi selon la date d’installation.

Dans le cas de cette installation MIDEA EVOX G3 à Sainte-Thérèse, la photo de l’unité intérieure ne suffit pas à déterminer le montant exact de la subvention.

Nous devons confirmer :

1. le numéro de modèle intérieur;
2. le modèle exact de la thermopompe extérieure;
3. la combinaison certifiée;
4. sa capacité reconnue à -8 °C;
5. son statut ENERGY STAR ou ENERGY STAR Climat froid;
6. les conditions du programme en vigueur à la date d’installation.

C’est cette combinaison complète, et non le seul nom EVOX G3, qui permet d’établir correctement l’admissibilité et le montant.

Ce que nous retenons de cette installation à Sainte-Thérèse

Cette photo représente une étape rarement montrée au propriétaire : la fournaise ouverte juste avant que toutes ses composantes deviennent invisibles derrière les panneaux.

On y voit la complexité réelle d’un système central moderne. La carte électronique doit être correctement configurée. Les câbles doivent être organisés. Le ventilateur doit répondre aux besoins du réseau. La transition de conduits doit offrir un passage d’air adéquat. La conduite frigorifique doit être protégée. Le chauffage auxiliaire doit être dimensionné en fonction de la maison et de son alimentation électrique.

Chaque élément influence les autres.

C’est pourquoi chez AirGreen, nous abordons une installation de fournaise électrique MIDEA EVOX G3 comme un projet complet de CVAC, et non comme un simple remplacement de cabinet métallique.

À Sainte-Thérèse, comme dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, notre travail consiste à adapter la technologie au bâtiment réel : son réseau de conduits, son panneau électrique, ses besoins de chauffage, ses contraintes d’espace et son utilisation quotidienne.

Une fois les panneaux refermés, le propriétaire ne verra plus cette carte électronique, les borniers ni la majorité des réglages qui apparaissent sur la photo. Il en ressentira cependant les effets chaque fois que le système démarre silencieusement, module son débit d’air et distribue une température stable dans la maison.
