Installation d’une fournaise électrique MIDEA EVOX G3 à Villeray–Saint-Michel–Parc-Extension, Montréal

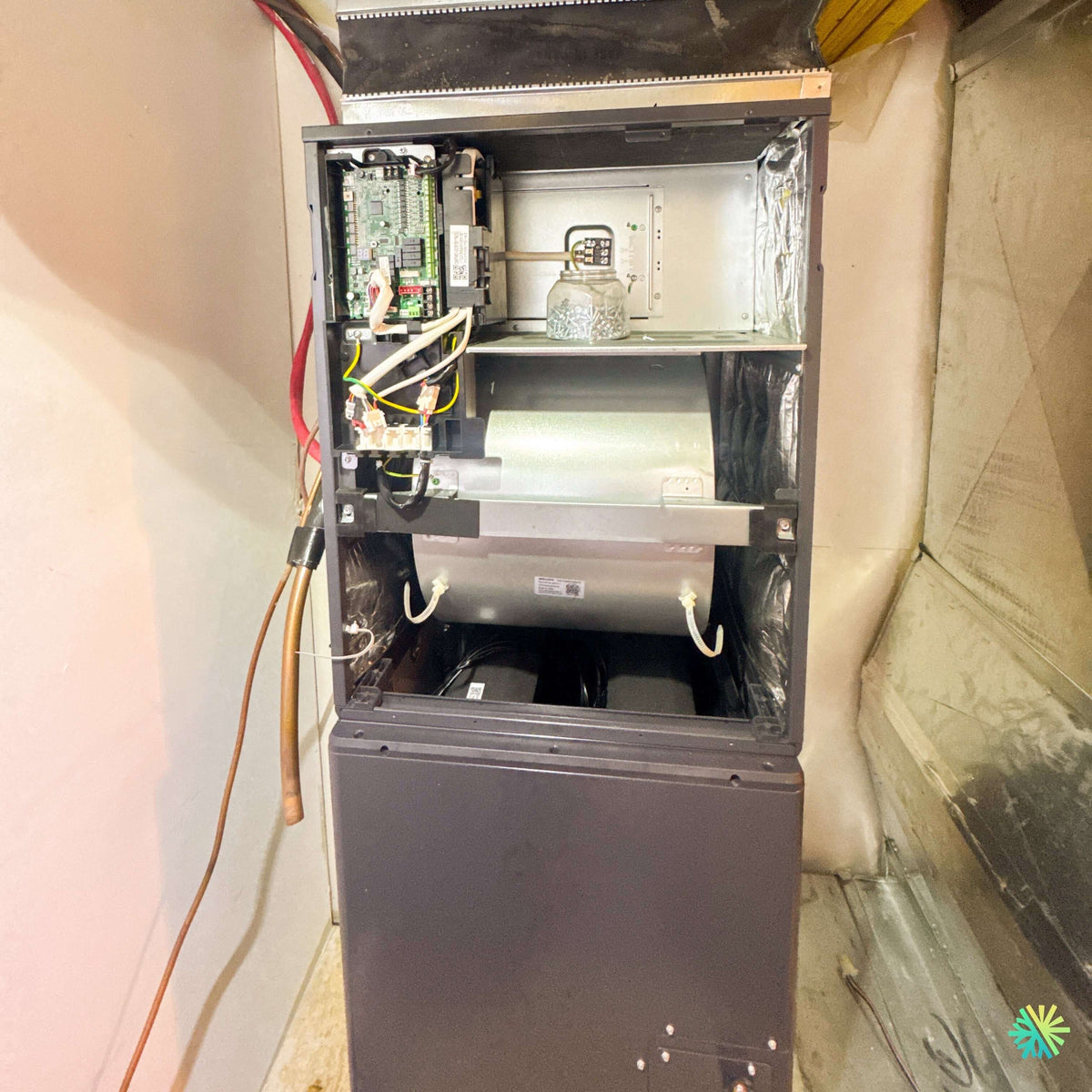

Une MIDEA EVOX G3 ouverte en plein chantier : ce que cette installation à Villeray–Saint-Michel–Parc-Extension révèle sur un vrai remplacement de système central

Certaines photos d’installation montrent surtout le résultat final. Celle de ce projet réalisé par AirGreen dans Villeray–Saint-Michel–Parc-Extension, à Montréal, raconte autre chose : elle montre ce qui se passe pendant le travail, lorsque la fournaise électrique MIDEA EVOX G3 est encore ouverte, que les panneaux de service sont retirés et que nos techniciens ont accès aux composantes internes avant la fermeture définitive du système.

Cette étape est particulièrement intéressante parce qu’elle permet de voir l’intérieur d’une unité centrale moderne : dans la partie supérieure gauche, la carte électronique de contrôle et ses connexions; au centre, le grand ensemble de ventilation; autour, le câblage, les sondes et les compartiments techniques; sur le côté gauche, les conduites frigorifiques en cuivre encore accessibles pendant les travaux. Au-dessus de l’appareil, une transition métallique rejoint le réseau de conduits existant de la résidence.

À droite, le conduit principal occupe presque tout l’espace restant. À gauche, le mur se trouve à quelques pouces du cabinet. Il ne s’agissait donc pas d’une installation réalisée dans une grande salle mécanique neuve, mais d’une modernisation CVAC dans un espace étroit, une situation très représentative du parc immobilier de plusieurs secteurs de Montréal.

C’est précisément dans ce genre de chantier que les caractéristiques de conception de la MIDEA EVOX G3 prennent tout leur sens.

L’enjeu principal du chantier : faire entrer une technologie actuelle dans une infrastructure existante

Dans Villeray–Saint-Michel–Parc-Extension, de nombreuses propriétés possèdent déjà des réseaux de conduits centraux installés depuis plusieurs années. Lorsqu’une ancienne fournaise doit être remplacée, nous devons rarement travailler à partir d’une page blanche.

Le conduit principal existe déjà. Le retour d’air a déjà sa position. Le plafond impose une hauteur maximale. Les raccordements électriques arrivent d’un côté précis. Les conduites frigorifiques doivent suivre un parcours réaliste. Les murs et les autres équipements limitent les possibilités de déplacement.

Sur cette installation, la photographie montre clairement à quel point la largeur disponible était comptée. La nouvelle unité est installée directement entre une paroi et une imposante section de conduit métallique.

Notre travail consiste alors à éviter deux erreurs opposées.

La première serait de forcer le nouvel appareil dans l’emplacement sans tenir compte de son fonctionnement. La deuxième serait de remplacer inutilement une grande partie du réseau alors qu’une adaptation bien conçue permet de conserver ce qui est fonctionnel.

Nous cherchons plutôt le bon équilibre : adapter la nouvelle fournaise électrique au bâtiment existant tout en respectant les besoins du nouvel équipement.

Une architecture modulaire qui répond directement aux contraintes des sous-sols montréalais

La MIDEA EVOX G3 a une particularité que l’on distingue très bien sur cette installation : le cabinet est constitué de sections modulaires.

Le fabricant décrit une conception à verrouillage permettant plusieurs configurations, notamment soufflage vers le haut, vers le bas, installation horizontale droite ou gauche et configurations low-boy, pour un total de six possibilités. MIDEA indique également que cette conception vise à faciliter le transport dans les sous-sols, greniers et autres espaces difficiles d’accès.

Pour nous, ce n’est pas une caractéristique théorique.

Dans les maisons existantes de Montréal, transporter une unité centrale jusqu’à son emplacement peut parfois être plus complexe que l’installation elle-même. Un escalier étroit, un virage à 90 degrés, une porte basse ou une salle mécanique construite après l’installation de l’ancienne fournaise peuvent empêcher le passage d’un cabinet monobloc volumineux.

La construction modulaire de l’EVOX G3 permet une manutention beaucoup plus flexible.

Sur la photo du chantier, la jonction entre les sections de l’appareil est visible. Cette architecture facilite également certaines reconfigurations lorsque la direction de l’air ou l’espace disponible exige une disposition différente.

Pourquoi la largeur de la fournaise compte autant dans un remplacement

MIDEA a aussi conçu la gamme EVOX G3 avec des largeurs comparables à celles de plusieurs fournaises centrales courantes.

Selon la documentation du fabricant, les cabinets de la gamme utilisent des largeurs allant approximativement de 14,5 à 21,5 pouces selon la capacité, une stratégie destinée à faciliter le remplacement d’anciennes fournaises sans imposer automatiquement une reconstruction complète des conduits.

Dans un chantier comme celui de Villeray–Saint-Michel–Parc-Extension, cette différence peut être déterminante.

Quelques pouces supplémentaires peuvent signifier :

• devoir déplacer un conduit principal;
• perdre l’accès à un panneau de service;
• devoir modifier une cloison;
• rendre la filtration difficile d’accès;
• compliquer les raccordements frigorifiques;
• réduire les dégagements nécessaires à l’entretien.

Une fournaise centrale ne doit donc jamais être sélectionnée uniquement selon le nombre de BTU. Ses dimensions physiques doivent aussi correspondre à la réalité du bâtiment.

Une photo particulièrement utile pour comprendre le ventilateur d’une fournaise centrale

L’élément le plus imposant visible derrière le panneau ouvert est l’ensemble de ventilation.

Le ventilateur joue un rôle fondamental : il doit déplacer suffisamment d’air à travers l’échangeur intérieur puis dans tout le réseau de conduits de la maison.

La quantité d’air nécessaire varie selon la capacité de l’équipement et son mode de fonctionnement. Un système central moderne doit donc être configuré en fonction du réseau réel, et non uniquement branché puis mis en marche.

C’est une différence importante entre une installation correctement mise en service et un simple remplacement mécanique.

Computational Constant Airflow 2.0 : une fonction particulièrement utile sur des conduits existants

La MIDEA EVOX G3 intègre la technologie appelée Computational Constant Airflow 2.0.

MIDEA indique que le système peut adapter la puissance et la vitesse du ventilateur lorsque la résistance du réseau varie. La documentation illustre notamment le maintien d’un débit de 1 200 CFM dans des exemples où la pression statique totale passe de 0,4 à 1,2 po de colonne d’eau.

La plage de réglage est également très fine : le fabricant prévoit jusqu’à 60 niveaux de volume d’air ajustables.

Pour une installation dans un quartier existant de Montréal, c’est une caractéristique intéressante parce que les réseaux de conduits présentent rarement tous exactement la même résistance.

Une maison peut avoir :

• un filtre plus restrictif;
• plusieurs coudes;
• des conduits de différentes longueurs;
• des registres partiellement fermés;
• une section de retour d’air plus restrictive;
• des modifications effectuées au fil des rénovations.

L’EVOX G3 possède donc davantage de possibilités de réglage qu’un appareil traditionnel à vitesse fixe.

Il faut toutefois être très clair : un ventilateur ECM évolué ne corrige pas un réseau de conduits mal conçu. Si un conduit est réellement sous-dimensionné ou si le retour d’air est insuffisant, nous devons traiter la cause mécanique. Demander simplement au moteur de travailler davantage n’est pas une solution professionnelle.

La carte électronique visible : le centre de coordination du système

Dans le coin supérieur gauche de la fournaise ouverte, la photo permet de voir la carte électronique de commande.

C’est l’une des différences importantes entre une ancienne fournaise électrique relativement simple et une unité centrale moderne capable de fonctionner avec une thermopompe Inverter.

Cette électronique coordonne différentes fonctions : commandes de ventilation, demandes du thermostat, communication avec les autres composantes et séquences de fonctionnement.

La plateforme EVOX G3 est conçue pour accepter différents modes de contrôle. MIDEA indique une compatibilité avec une communication 485 ainsi qu’avec des commandes 24 V, avec reconnaissance du mode approprié selon la configuration.

Cette flexibilité est particulièrement intéressante en rénovation.

Dans certains projets, conserver une partie du câblage de commande existant peut simplifier les travaux. Dans d’autres, nous privilégions une configuration communicante permettant d’utiliser davantage de fonctionnalités du système.

Le bon choix dépend toujours de l’ensemble installé, du thermostat et des exigences du propriétaire.

Fournaise électrique MIDEA EVOX G3 : où se trouve réellement le chauffage?

Le terme fournaise électrique est parfaitement naturel pour un propriétaire québécois, mais la configuration mérite une explication.

La EVOX G3 intérieure agit principalement comme unité de traitement d’air du système central. Lorsqu’elle est jumelée à une thermopompe, la thermopompe fournit une grande partie du chauffage en transférant de l’énergie depuis l’air extérieur.

Un ensemble d’éléments électriques peut ensuite servir d’appoint.

MIDEA prévoit pour cette gamme un ensemble de chauffage auxiliaire à trois stages, avec une capacité pouvant aller jusqu’à 25 kW. Selon la documentation, le fonctionnement par stages permet d’adapter l’activation du chauffage auxiliaire aux variations de température plutôt que d’utiliser nécessairement toute la puissance disponible simultanément.

Pourquoi nous ne mettons pas automatiquement le plus gros élément électrique possible

Plus de kilowatts ne signifie pas automatiquement une meilleure installation.

La puissance du chauffage auxiliaire doit correspondre :

• aux pertes thermiques du bâtiment;
• à la capacité de la thermopompe;
• à la capacité électrique disponible;
• à la stratégie de contrôle;
• aux besoins de confort réels.

Un élément électrique inutilement gros peut imposer des contraintes importantes au panneau électrique sans nécessairement améliorer le fonctionnement normal du système.

Une thermopompe centrale conçue pour les températures hivernales sévères

La gamme EVOX G3 a été développée autour d’un fonctionnement de thermopompe à basse température.

MIDEA annonce un fonctionnement continu jusqu’à -30 °C. La documentation présente également, à partir d’essais effectués sur un système MIDEA de 3 tonnes, jusqu’à 100 % de capacité de chauffage à -25 °C avec un COP pouvant atteindre environ 1,9 dans les conditions indiquées par le fabricant.

Cette donnée mérite d’être interprétée correctement.

Elle ne veut pas dire que toutes les capacités EVOX G3 produisent exactement la même quantité de chaleur ou le même COP à -25 °C. Elle montre plutôt la stratégie de conception de la gamme pour le chauffage par climat froid.

C’est pourquoi nous insistons toujours sur le modèle exact de l’unité extérieure et de l’unité intérieure avant de présenter les performances d’une installation.

De 18 000 à 54 000 BTU : le cabinet ne permet pas de deviner la capacité

La gamme décrite dans la documentation MIDEA comprend des systèmes allant de 18 000 à 54 000 BTU/h, avec différentes combinaisons intérieures et extérieures.

Le tableau technique présente notamment des modèles de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

Sur cette photographie de Villeray–Saint-Michel–Parc-Extension, la plaque signalétique complète n’est pas suffisamment visible pour confirmer sans ambiguïté la capacité exacte de l’unité installée. Nous n’allons donc pas inventer un tonnage à partir de la taille apparente du cabinet.

C’est d’ailleurs une excellente règle lorsqu’un propriétaire compare deux devis : demander le numéro de modèle complet, et pas seulement « MIDEA EVOX G3 ».

Jusqu’à 19 SEER2 et 10,8 HSPF2 selon la combinaison

Les performances varient au sein de la gamme.

La documentation MIDEA annonce des valeurs pouvant atteindre :

• 19 SEER2;
• 12,5 EER2;
• 10,8 HSPF2;
• COP de 2,14 à 5 °F (-15 °C) selon la combinaison.

Le tableau technique montre bien pourquoi il faut éviter d’attribuer la meilleure valeur à tous les appareils.

Par exemple, la combinaison de 30 000 BTU/h indiquée par MIDEA affiche 17,2 SEER2 et 10,8 HSPF2, tandis que celle de 36 000 BTU/h est indiquée à 17,7 SEER2 et 10,0 HSPF2. Les modèles plus grands présentent encore d’autres valeurs.

Chez AirGreen, nous préférons donc parler des performances de la combinaison réellement installée, et non d’un chiffre maximal utilisé comme argument commercial universel.

Pourquoi l’accès aux composantes et la mise en service sont aussi importants que la fournaise elle-même

Cette photo montre exactement pourquoi nous pensons déjà au futur entretien CVAC

Le panneau retiré révèle une chose qu’un propriétaire ne voit presque jamais une fois l’installation terminée : l’espace dont un technicien aura besoin pour intervenir.

Le ventilateur, la carte électronique, les raccordements, les capteurs et les compartiments électriques doivent rester accessibles.

Dans ce projet, la proximité du conduit à droite rend cette planification particulièrement importante.

Un appareil peut fonctionner parfaitement aujourd’hui, mais il devra éventuellement recevoir :

• une inspection;
• un nettoyage;
• une vérification électrique;
• un diagnostic de carte électronique;
• une mesure du débit d’air;
• un remplacement de composante.

Lors de nos installations CVAC à Montréal, nous essayons donc de ne jamais sacrifier l’accessibilité simplement pour rendre une transition de tôle plus rapide à construire.

Les conduites frigorifiques visibles pendant les travaux

Sur le côté gauche de la photo, les tubes de cuivre sont encore bien visibles alors que les panneaux sont retirés et que le chantier est en cours.

Ces conduites relient l’unité intérieure à la thermopompe extérieure.

La nouvelle génération EVOX G3 utilise le réfrigérant R454B. MIDEA indique pour celui-ci un potentiel de réchauffement global, ou GWP, de 466.

Le R454B appartient à la catégorie des réfrigérants A2L. L’installation doit donc respecter les exigences prévues pour ce type de réfrigérant ainsi que les procédures du fabricant.

Avant la mise en service d’un circuit frigorifique, la qualité des raccordements, l’étanchéité et la mise sous vide sont des étapes essentielles. Une très bonne thermopompe ne peut pas compenser une mauvaise préparation du circuit frigorifique.

Une autre erreur fréquente : négliger la filtration

La qualité de filtration influence elle aussi directement le fonctionnement de la fournaise.

MIDEA prévoit, avec son module de filtration approprié, une compatibilité avec des filtres MERV 13 de 1, 2 ou 4 pouces. Le fabricant souligne qu’une filtration adéquate contribue également à limiter l’accumulation de poussière et de particules sur l’évaporateur.

Mais un filtre doit être correctement dimensionné.

Installer un filtre très restrictif dans une petite surface filtrante peut augmenter la pression statique. C’est pourquoi nous considérons toujours ensemble le filtre, le débit d’air, le retour, le ventilateur et les conduits.

Subvention LogisVert : c’est la thermopompe complète qui doit être vérifiée

Pour un propriétaire de Villeray–Saint-Michel–Parc-Extension qui envisage un système EVOX G3, la question des subventions est naturellement importante.

Hydro-Québec indique actuellement qu’une aide financière pouvant atteindre 6 700 $ est disponible pour l’achat et l’installation de certaines thermopompes ENERGY STAR admissibles dans le cadre de LogisVert. Pour les thermopompes installées depuis le 26 novembre 2025, la certification ENERGY STAR fait partie des conditions d’admissibilité.

Il faut cependant distinguer la fournaise intérieure du système complet.

Une MIDEA EVOX G3 intérieure ne permet pas, à elle seule, de déterminer le montant de la subvention. L’admissibilité et le montant doivent être vérifiés en fonction de la combinaison complète avec l’unité extérieure, de la certification applicable et des données reconnues par Hydro-Québec.

Autrement dit, il ne suffit pas de voir « MIDEA EVOX G3 » sur un devis pour conclure automatiquement à un montant de subvention.

Les cinq vérifications que nous considérons indispensables avant un remplacement central

1. Confirmer la capacité réellement nécessaire

Reprendre automatiquement le tonnage de l’ancienne fournaise est une mauvaise méthode. Une ancienne installation peut avoir été surdimensionnée dès le départ.

2. Vérifier le réseau de conduits

Le meilleur appareil au monde ne peut pas distribuer correctement l’air à travers un réseau gravement restrictif.

3. Vérifier la capacité électrique

Le chauffage auxiliaire doit être cohérent avec le bâtiment et avec l’alimentation électrique disponible.

4. Préserver l’accès de service

La photo de cette installation illustre parfaitement l’importance de quelques pouces de dégagement lorsque la salle mécanique est étroite.

5. Vérifier la combinaison exacte pour les performances et les subventions

SEER2, HSPF2, capacité à basse température et admissibilité à une aide financière dépendent de la combinaison précise des équipements.

Le vrai avantage d’une installation bien planifiée dans Villeray–Saint-Michel–Parc-Extension

Ce chantier résume bien notre façon de travailler chez AirGreen.

Nous avions une fournaise électrique MIDEA EVOX G3, une infrastructure de conduits déjà construite, un emplacement étroit et une nouvelle technologie centrale devant s’intégrer sans compromettre l’accès aux composantes.

La photo prise pendant les travaux montre tout ce qui disparaîtra derrière les panneaux une fois la mise en service terminée. C’est justement là que se trouve une grande partie de la qualité d’une installation CVAC : dans les éléments que le client ne regarde pas nécessairement tous les jours.

La carte de commande doit être accessible. Le ventilateur doit être réglé correctement. Le réseau doit accepter le débit demandé. Les lignes frigorifiques doivent être installées selon les règles de l’art. La capacité électrique doit correspondre au chauffage auxiliaire. Les conduits doivent être adaptés sans créer de restrictions inutiles.

C’est la même approche que nous appliquons à nos projets de fournaise électrique, thermopompe centrale et systèmes CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Dans une installation centrale, la marque et le modèle comptent. Mais le résultat final dépend tout autant de la façon dont l’équipement est intégré au bâtiment.
