Installation d’une fournaise électrique MIDEA EVOX G3 dans un local mécanique étroit à Ange-Gardien, en Montérégie

À Ange-Gardien, quelques pouces de dégagement ont déterminé toute notre stratégie d’installation

Cette installation de fournaise électrique MIDEA EVOX G3 à Ange-Gardien, en Montérégie, représente parfaitement un défi que les fiches techniques montrent rarement : comment intégrer un système central moderne dans un espace mécanique où la largeur disponible est à peine supérieure à celle de l’équipement?

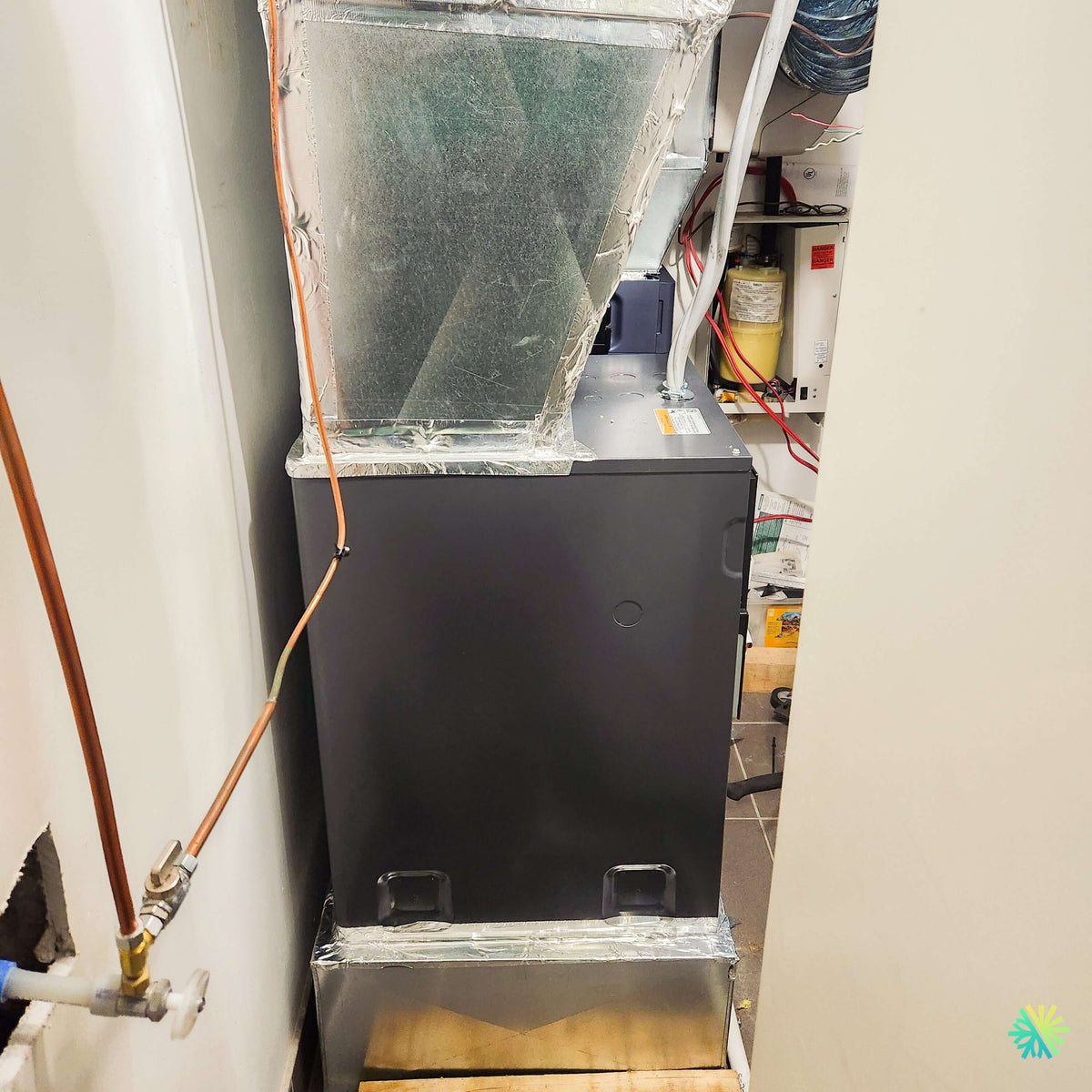

La photo prise sur notre chantier est particulièrement parlante. La nouvelle unité intérieure MIDEA EVOX G3 se retrouve entre deux cloisons rapprochées, installée verticalement sur un caisson inférieur en tôle galvanisée et raccordée, dans sa partie supérieure, à un réseau de conduits existant au moyen d’une transition métallique sur mesure. À gauche, une tuyauterie de cuivre longe la paroi; au fond du local, plusieurs câbles et équipements existants occupent encore davantage l’espace disponible.

Dans cette configuration, le défi ne consistait pas uniquement à déterminer si l’EVOX G3 pouvait physiquement entrer dans le local. Nous devions surtout nous assurer qu’une fois installée, elle puisse respirer correctement, être raccordée sans restrictions inutiles et demeurer accessible pour l’entretien futur.

C’est exactement le genre de situation où quelques pouces peuvent faire la différence entre une installation simplement possible et une installation CVAC réellement bien pensée.

Un local mécanique étroit où rien ne pouvait être positionné au hasard

Lorsqu’une fournaise est installée au centre d’un grand sous-sol, nous disposons généralement d’une certaine latitude pour positionner les conduites, le filtre, le drainage et les accès de service.

À Ange-Gardien, cette latitude était beaucoup plus limitée.

La photographie montre que le cabinet occupe pratiquement toute la largeur de son espace. Nous devions donc planifier soigneusement :

• la position exacte de la fournaise;
• son raccordement au plénum inférieur;
• la transition vers le conduit supérieur;
• le passage des différentes conduites;
• l’accès aux panneaux;
• le dégagement nécessaire pour les opérations de service.

Il ne suffit jamais de dire : « l’appareil entre ».

Nous devons nous demander ce qui se passera dans cinq, dix ou quinze ans lorsqu’un technicien devra accéder au ventilateur, à une carte électronique, au serpentin ou au chauffage auxiliaire.

La configuration verticale permettait d’exploiter toute la hauteur disponible

Sur ce projet, nous avons travaillé avec une configuration verticale.

Le réseau principal se trouvant au-dessus de l’appareil, cette orientation permettait une intégration logique avec le système de conduits existant, sans ajouter inutilement plusieurs changements de direction.

L’EVOX G3 est justement conçue pour différentes configurations d’installation. Midea prévoit des orientations avec soufflage vers le haut ou vers le bas, des dispositions horizontales droite et gauche ainsi que des configurations basse hauteur pour des applications particulières. La conception est aussi destinée à faciliter l’utilisation de l’unité dans des espaces difficiles.

Cette flexibilité est particulièrement intéressante en rénovation, car une maison existante ne se transforme pas pour correspondre à l’appareil. C’est à l’installation de s’adapter intelligemment au bâtiment.

Le caisson inférieur : une composante essentielle du retour d’air

Sous le cabinet MIDEA, on distingue clairement un caisson métallique fabriqué pour assurer la transition avec le réseau inférieur.

Ce type de composante mérite beaucoup plus d’attention qu’il n’en reçoit généralement.

Le ventilateur de la fournaise doit pouvoir aspirer suffisamment d’air avant de le redistribuer dans le système. Si le retour d’air est trop petit ou si une transition crée une restriction excessive, la nouvelle machine peut être limitée par son environnement.

Un mauvais retour d’air peut notamment entraîner :

• davantage de bruit;
• une augmentation de la pression statique;
• un débit insuffisant;
• un mauvais échange thermique;
• une consommation accrue du ventilateur;
• une distribution moins uniforme dans la maison.

Sur une installation comme celle d’Ange-Gardien, où l’espace physique est déjà très contraint, il est particulièrement important de ne pas sacrifier la section d’air simplement pour gagner quelques pouces.

La transition supérieure devait raccorder une nouvelle machine à une géométrie existante

La partie supérieure de la photographie montre un autre élément très représentatif des travaux de remplacement : la sortie de la nouvelle fournaise ne correspond pas exactement à la forme du conduit existant.

Nous devons donc fabriquer une transition.

Cette transition est scellée afin de limiter les pertes d’air, mais sa géométrie est également importante. Nous cherchons à éviter les changements de section inutilement agressifs et les obstacles internes qui augmenteraient la résistance au passage de l’air.

Lors d’un remplacement de fournaise électrique à Ange-Gardien, Longueuil, Montréal, Laval, sur la Rive Sud ou la Rive Nord, ce travail de tôlerie constitue souvent une partie déterminante du résultat final.

La nouvelle machine peut posséder un excellent rendement nominal; si les transitions ont été mal conçues, le propriétaire ne profitera jamais pleinement de ses capacités.

Pourquoi les dimensions de l’EVOX G3 facilitent certains remplacements

Midea a accordé une attention particulière aux dimensions du cabinet EVOX G3.

Selon la documentation du fabricant, les unités intérieures de la gamme utilisent des largeurs approximatives allant de 14,5 à 21,5 pouces, selon leur capacité. Midea présente cette conception comme une façon de faciliter le remplacement de certaines fournaises existantes. La plateforme prévoit également une adaptation à différentes alimentations selon l’application.

Dans un local aussi étroit que celui photographié à Ange-Gardien, cette caractéristique devient immédiatement pertinente.

Une différence de quelques pouces dans la largeur du cabinet peut déterminer :

• si les panneaux demeurent accessibles;
• si les conduites peuvent passer correctement;
• si une transition raisonnable peut être fabriquée;
• si la nouvelle unité peut être positionnée sans reconstruire tout le local.

Une construction modulaire qui aide lorsque l’accès est difficile

L’EVOX G3 utilise aussi une conception modulaire appelée Block N Lock.

Midea explique que l’appareil peut être séparé ou reconfiguré plus facilement afin d’en faciliter la manipulation, particulièrement dans des endroits comme les sous-sols et les entretoits.

Dans un projet de rénovation, cette caractéristique est beaucoup plus importante qu’elle ne paraît dans une brochure.

Nous devons parfois transporter une unité à travers :

• un escalier étroit;
• une petite porte;
• un corridor;
• un plafond bas;
• une salle mécanique déjà remplie d’autres équipements.

Un système conçu en tenant compte de ces réalités offre davantage de possibilités au moment de l’installation.

Débit d’air, chauffage, R454B et rendement : ce que nous devons vérifier après avoir réussi à faire entrer l’EVOX G3 dans l’espace

L’espace physique n’est que la première moitié du travail

Une fois la fournaise positionnée, nous devons encore nous assurer qu’elle fonctionne correctement avec le bâtiment.

C’est là que commencent les vérifications portant sur :

• le débit d’air;
• la pression statique;
• les paramètres du ventilateur;
• le chauffage électrique auxiliaire;
• la communication avec le thermostat;
• la thermopompe extérieure;
• la filtration;
• les condensats.

Autrement dit, réussir à installer le cabinet entre deux murs n’est jamais l’objectif final.

Computational Constant Airflow 2.0 : particulièrement intéressant dans une rénovation

L’une des technologies les plus pertinentes de l’EVOX G3 pour les maisons existantes est le Computational Constant Airflow 2.0.

Midea indique que le système est capable d’adapter la puissance et la vitesse du ventilateur lorsque la résistance du réseau change. Dans les applications illustrées par le fabricant, la plateforme peut fonctionner avec une pression statique totale allant jusqu’à 1,2 po de colonne d’eau.

Le fabricant prévoit aussi jusqu’à 60 niveaux d’ajustement du débit d’air, ce qui permet d’affiner le fonctionnement en fonction du réseau réel.

Dans un remplacement comme celui d’Ange-Gardien, cette capacité est particulièrement pertinente parce que nous ne partons pas nécessairement avec des conduits neufs conçus spécifiquement pour la nouvelle machine.

Une technologie de débit constant ne corrige toutefois pas un mauvais réseau

Il faut être très clair sur ce point.

Même un ventilateur sophistiqué ne peut pas éliminer les conséquences d’un conduit fortement sous-dimensionné, d’un filtre beaucoup trop restrictif ou d’une transition mal fabriquée.

Le moteur peut augmenter son effort pour maintenir le débit jusqu’à certaines limites, mais cela ne signifie pas que toute restriction devient acceptable.

C’est pourquoi notre approche chez AirGreen consiste d’abord à rendre le réseau aussi cohérent que possible, puis à exploiter les possibilités de réglage de l’équipement.

Le M-Coil et le ventilateur symétrique

La documentation Midea décrit également une architecture intérieure combinant un serpentin M-Coil à un ventilateur symétrique.

L’objectif annoncé est d’obtenir une distribution plus régulière de l’air sur la surface du serpentin et de limiter les écarts de débit entre différentes sections de l’échangeur.

Ce détail technique est important parce qu’un échangeur n’est réellement efficace que si l’air circule correctement à travers sa surface.

Dans un système central, le rendement dépend donc autant de la machine que de la manière dont l’air entre et sort de celle-ci.

Une gamme de 18 000 à 54 000 BTU/h

L’expression MIDEA EVOX G3 désigne une famille complète de systèmes et non une capacité unique.

La documentation Midea couvre des configurations allant de 18 000 à 54 000 BTU/h, avec des rendements pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP maximal annoncé de 2,14 à la condition d’essai indiquée, selon la combinaison retenue.

Le tableau technique du fabricant comprend notamment des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

La photographie de notre installation d’Ange-Gardien ne permet pas de lire de façon fiable le numéro complet du modèle. Nous ne lui attribuons donc pas arbitrairement une capacité précise.

Pourquoi nous ne copions pas automatiquement le tonnage de l’ancienne fournaise

Le remplacement d’une ancienne unité de trois tonnes par une nouvelle unité de trois tonnes peut sembler logique.

Ce n’est pourtant pas toujours la bonne approche.

L’ancien appareil pouvait être :

• surdimensionné;
• sous-dimensionné;
• installé avec un réseau incapable de transporter son débit;
• sélectionné à une époque où l’isolation de la maison était différente.

Nous considérons la charge thermique, l’enveloppe du bâtiment, les fenêtres, les conduits, les retours d’air et les besoins réels de chauffage et de climatisation.

Une plateforme conçue pour le chauffage en climat froid

Lorsqu’elle est associée à la thermopompe extérieure EVOX correspondante, la plateforme est présentée par Midea comme capable de fonctionner en chauffage jusqu’à -30 °C. Le fabricant fournit aussi des résultats à basse température pour un système trois tonnes utilisé lors de ses essais.

Cette capacité revêt une importance particulière au Québec.

Le rendement estival ne suffit pas à juger une thermopompe destinée à une maison d’Ange-Gardien ou de la Montérégie. Il faut également examiner son comportement lorsque les températures descendent à -15 °C, -20 °C et davantage.

Chauffage auxiliaire : jusqu’à 25 kW, mais pas nécessairement 25 kW pour cette maison

La plateforme EVOX G3 peut recevoir un ensemble de chauffage auxiliaire à plusieurs stages.

Midea indique des options de 10 kW, 15 kW et jusqu’à 25 kW, avec une stratégie permettant d’ajuster l’utilisation du chauffage selon les conditions.

Cette valeur maximale ne constitue jamais une recommandation universelle.

Le chauffage auxiliaire doit être déterminé selon :

• la capacité de la thermopompe;
• la perte de chaleur de la propriété;
• la capacité du panneau électrique;
• le câblage;
• les protections électriques;
• la stratégie de contrôle.

Ajouter inutilement de la puissance électrique peut augmenter la demande de pointe sans apporter de bénéfice réel au propriétaire.

Les conduites visibles sur le côté gauche : elles aussi doivent respecter l’espace de service

Sur la photographie, différentes sections de tuyauterie en cuivre longent la paroi gauche.

Dans une pièce aussi étroite, le passage des conduites doit être prévu avant de considérer l'installation terminée.

Nous cherchons à éviter qu’une conduite soit placée de manière à empêcher ultérieurement :

• le retrait d’un panneau;
• le remplacement d’une composante;
• l’accès à une connexion;
• le déplacement d’un filtre.

Un trajet de tuyauterie peut être très propre visuellement et néanmoins poser problème s’il bloque le seul passage permettant de travailler sur la machine.

La filtration doit elle aussi être pensée en fonction du débit

La documentation de l’EVOX G3 prévoit des modules pouvant recevoir des filtres de 1, 2 ou 4 pouces, incluant des possibilités MERV 13 selon la configuration. Midea indique que cette filtration permet notamment de capter davantage de poussières, pollen, particules et poils d’animaux.

Mais la filtration doit toujours être coordonnée au débit.

Un filtre de haute efficacité très petit ou très chargé peut imposer une résistance significative.

Nous préférons donc considérer ensemble :

surface du filtre + valeur MERV + débit requis + pression statique.

Thermostat conventionnel ou communication Midea

La plateforme EVOX G3 offre plusieurs possibilités de contrôle.

La documentation prévoit notamment la communication 485 de Midea et certaines configurations compatibles avec un thermostat 24 V conventionnel.

Avec les composantes communicantes appropriées, Midea prévoit également la programmation des horaires, le suivi de certains paramètres de confort et de consommation ainsi que des fonctions de diagnostic au moyen de l’application SmartHome.

Cette flexibilité peut être particulièrement utile dans une rénovation lorsque le câblage du thermostat est déjà encastré dans les murs.

R454B et classification A2L

La génération EVOX présentée dans la documentation utilise du R454B.

Midea indique que ce réfrigérant possède un potentiel de réchauffement global, ou GWP, de 466, et précise qu’il a été choisi pour sa nouvelle gamme.

Le R454B est un réfrigérant de classification A2L. Son installation et son service doivent donc respecter les procédures adaptées à cette nouvelle génération d’équipements.

Il s’agit d’une différence importante par rapport à plusieurs anciens systèmes au R410A encore présents dans les maisons québécoises.

LogisVert : il faut vérifier la combinaison complète, pas uniquement la fournaise intérieure

Pour les thermopompes installées depuis le 26 novembre 2025, Hydro-Québec exige actuellement une certification ENERGY STAR pour la mesure Thermopompe de LogisVert. Lorsque toutes les conditions sont satisfaites, la subvention est de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR et de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR – Climat froid.

Il est toutefois essentiel de ne pas considérer la fournaise intérieure EVOX G3 seule comme une preuve d’admissibilité.

L’admissibilité dépend notamment de la combinaison complète de la thermopompe, du modèle extérieur, du modèle intérieur, de la certification et du respect des autres conditions du programme. Hydro-Québec précise d’ailleurs que le remplacement d’un seul appareil intérieur ou extérieur n’est pas admissible à cette mesure.

Pour ce chantier d’Ange-Gardien, la photographie ne nous permet pas d’identifier la combinaison extérieure exacte; nous ne présentons donc aucun montant spécifique à cette installation.

Les erreurs particulièrement coûteuses dans un local mécanique aussi étroit

Choisir l’appareil avant de mesurer l’accès réel

Les dimensions du cabinet ne suffisent pas. Il faut également considérer les dégagements nécessaires au service.

Positionner la fournaise contre un mur sans réfléchir aux panneaux

Quelques pouces gagnés lors de l’installation peuvent rendre une intervention future extrêmement difficile.

Fabriquer une transition trop restrictive pour gagner de la hauteur

La section du réseau d’air doit rester compatible avec le débit recherché.

Négliger le retour d’air

Un système central ne peut pas souffler correctement s’il ne peut pas aspirer suffisamment d’air.

Faire passer les tuyaux devant le seul accès technique

Le trajet le plus court n’est pas toujours le meilleur.

Supposer que 19 SEER2 s’applique à toutes les EVOX G3

Les rendements changent selon la combinaison et la capacité. Le tableau Midea montre clairement des valeurs différentes d’un modèle à l’autre.

Ce chantier d’Ange-Gardien illustre exactement pourquoi nous inspectons l’espace avant de choisir la configuration finale

Cette installation semble relativement simple une fois la machine en place : une unité verticale, un plénum inférieur et un conduit supérieur.

La photographie montre pourtant à quel point la marge de manœuvre était limitée.

La MIDEA EVOX G3 devait être intégrée entre deux parois, raccordée à une géométrie de conduits existante et positionnée de façon à ne pas condamner l’accès aux composantes qui devront être entretenues plus tard.

C’est cette réalité que nous rencontrons régulièrement lors de nos installations de fournaises électriques et de thermopompes centrales à Ange-Gardien, en Montérégie, à Longueuil, sur la Rive Sud, à Montréal, Laval et sur la Rive Nord.

Chez AirGreen, nous ne considérons pas qu’une installation est réussie simplement parce que la nouvelle unité occupe l’emplacement de l’ancienne.

Nous voulons que le système puisse déplacer le bon débit d’air, fonctionner avec la thermopompe et le chauffage auxiliaire prévus, rester accessible et s’intégrer proprement aux contraintes réelles du bâtiment.

Dans cette installation d’Ange-Gardien, la difficulté n’était pas de trouver un endroit vide pour une nouvelle fournaise. Il fallait réussir à utiliser intelligemment un espace où il n’y en avait presque pas à perdre.
