Installation d’une thermopompe triple zone Fujitsu Aquila XLTH à La Présentation : une solution multizone intégrée à une maison au caractère architectural marqué

Une thermopompe Fujitsu triple zone installée sans sacrifier l’esthétique intérieure

À La Présentation, notre équipe AirGreen a réalisé une installation de thermopompe triple zone Fujitsu Aquila XLTH dans une propriété où le confort thermique devait s’intégrer à un intérieur déjà très travaillé. Le projet ne consistait donc pas simplement à fixer trois unités murales et à les raccorder à un condenseur extérieur. Chaque emplacement devait être choisi de manière à conserver l’équilibre visuel des pièces tout en assurant une distribution efficace de l’air.

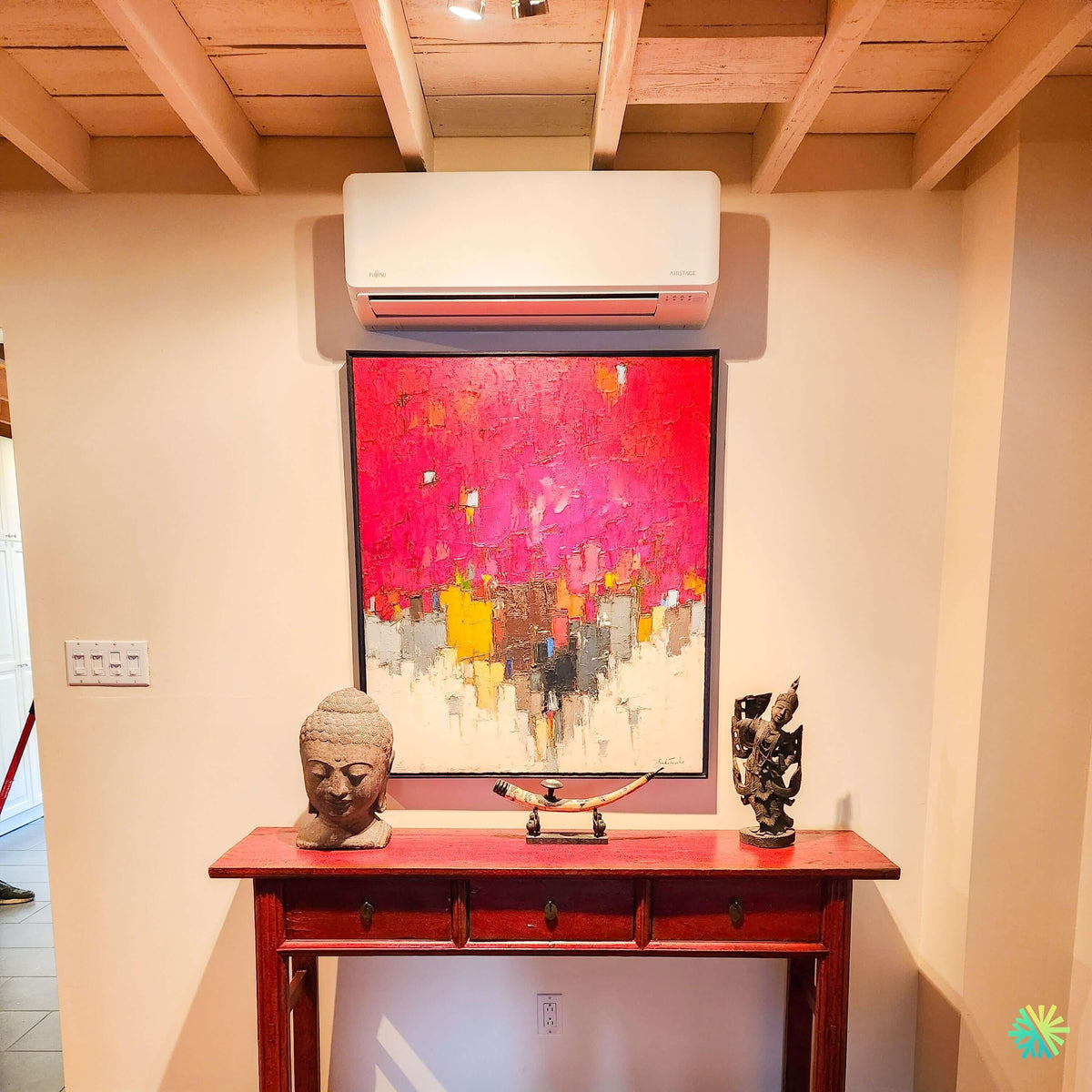

La photo de cette installation en donne un excellent exemple. L’une des unités intérieures Fujitsu AIRSTAGE a été positionnée sur un mur central, directement sous une structure de plafond composée de poutres de bois apparentes. Sous la thermopompe se trouvent une grande œuvre encadrée, un meuble décoratif et plusieurs objets qui occupent déjà visuellement cet espace.

Notre défi était donc clair : intégrer un appareil CVAC moderne dans une pièce avec beaucoup de personnalité, sans donner l’impression que la thermopompe avait été ajoutée au hasard après coup.

Le résultat montre précisément ce que nous recherchons lorsque nous réalisons ce type de projet : une unité murale Fujitsu placée dans l’axe de la composition intérieure, avec suffisamment d’espace pour fonctionner correctement et une installation qui respecte les éléments architecturaux existants.

Pourquoi une installation triple zone est particulièrement intéressante dans ce type de propriété

Une maison comportant plusieurs pièces, niveaux ou secteurs distincts ne se comporte pas thermiquement comme un grand espace uniforme.

Les besoins peuvent varier considérablement entre :

• une aire de vie ouverte;
• une chambre;
• un corridor ou un espace intermédiaire;
• un étage supérieur;
• une pièce très vitrée;
• un secteur exposé au soleil;
• une pièce comportant davantage de murs extérieurs.

C’est précisément dans ce contexte qu’une thermopompe multizone devient intéressante.

Plutôt que de dépendre d’une seule unité murale qui devrait tenter de pousser l’air à travers plusieurs ouvertures, une configuration triple zone distribue directement le chauffage et la climatisation dans les trois secteurs choisis.

La documentation Fujitsu fournie pour la gamme AIRSTAGE série H Aquila indique que le fabricant propose des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant être combinées à différentes unités intérieures. La version 24 000 BTU/h illustrée dans les tableaux de combinaison peut notamment être raccordée à jusqu’à trois unités intérieures, ce qui correspond au principe même d’une installation triple zone.

Trois zones ne signifient pas trois températures produites de façon totalement indépendante

Le zonage d’une thermopompe multizone mérite une explication précise.

Chaque unité intérieure Fujitsu peut être commandée indépendamment à l’aide de sa télécommande. Les occupants peuvent ainsi régler des consignes différentes d’une zone à l’autre et choisir quelles unités doivent fonctionner. Fujitsu confirme cette possibilité dans la documentation de sa série H.

Il existe toutefois une limite importante : le système assure le chauffage ou la climatisation, mais pas les deux simultanément.

Autrement dit, une zone ne peut pas demander du chauffage pendant qu’une autre demande de la climatisation au même instant sur le même système multizone.

C’est un point que nous expliquons aux propriétaires avant l’installation, car il permet de comprendre exactement comment fonctionne le zonage d’une thermopompe triple zone Fujitsu.

Dans une utilisation résidentielle au Québec, cette caractéristique pose généralement peu de problèmes. Lorsque les températures extérieures sont hivernales, les différentes pièces ont surtout besoin de chauffage. Durant l’été, la demande s’oriente plutôt vers la climatisation.

Le choix de l’emplacement : un élément aussi important que le choix de la machine

Sur la photo prise après l’installation, l’unité Fujitsu est positionnée relativement haut sur le mur, immédiatement sous les poutres apparentes.

Cet emplacement a plusieurs avantages.

D’abord, il permet à la sortie d’air de se trouver au-dessus de la zone occupée et de distribuer l’air dans la pièce sans être bloquée par le mobilier.

Ensuite, l’appareil demeure visuellement aligné avec le grand tableau situé en dessous. Plutôt que d’être décalée vers un côté sans raison architecturale, l’unité suit l’axe du mur.

Enfin, l’espace autour de la thermopompe demeure suffisamment dégagé pour que son aspiration et son soufflage ne soient pas obstrués.

Pourquoi nous évitons de placer une unité uniquement là où l’installation serait la plus rapide

Une erreur fréquente dans les projets de climatiseur mural ou de thermopompe consiste à choisir l’emplacement selon la facilité de perçage plutôt que selon le confort.

Un mur donnant directement sur l’extérieur peut sembler idéal pour l’installateur parce qu’il réduit la longueur de tuyauterie. Pourtant, cet emplacement n’est pas nécessairement celui qui distribuera le mieux l’air.

Chez AirGreen, nous considérons simultanément :

• la géométrie de la pièce;
• le mouvement naturel de l’air;
• la hauteur disponible;
• les meubles;
• les fenêtres et portes;
• les poutres et moulures;
• les possibilités de drainage;
• le trajet de la tuyauterie frigorifique;
• l’accès pour le nettoyage et le service;
• l’impact visuel final.

Dans cette installation à La Présentation, l’environnement intérieur exigeait justement ce type de réflexion.

Les poutres apparentes changeaient complètement la logique d’installation

Le plafond visible sur la photo est composé de bois et de poutres structurelles apparentes.

Pour un installateur CVAC, ce détail n’est pas simplement décoratif. Une structure de plafond visible impose des contraintes supplémentaires : il est beaucoup plus difficile de dissimuler un passage technique sans nuire à la finition existante.

Lorsque nous travaillons dans une maison dont les éléments architecturaux sont exposés, nous cherchons à éviter les travaux inutiles qui pourraient endommager :

• le bois;
• les moulures;
• les surfaces peintes;
• les éléments décoratifs;
• les structures existantes.

La planification du trajet frigorifique et du drainage doit donc être faite avant la fixation définitive de l’unité.

Le résultat visible ici est particulièrement sobre : l’appareil Fujitsu semble appartenir à l’espace plutôt que de rivaliser avec celui-ci.

Fujitsu Aquila : la flexibilité d’un véritable système multizone

L’un des avantages de la famille Fujitsu AIRSTAGE Aquila est la variété des unités intérieures pouvant être associées aux condenseurs multizones.

La documentation du fabricant mentionne notamment quatre formats :

• unités murales;
• Slim Duct;
• cassettes compactes;
• Mid Static Duct.

Cette flexibilité permet d’adapter un même système extérieur à différentes contraintes architecturales.

Ainsi, un projet multizone ne doit pas nécessairement comporter trois unités identiques.

Dans certaines maisons, une unité murale peut être la meilleure option dans l’espace principal tandis qu’une unité gainable est plus appropriée dans une section où l’on souhaite réduire la présence visuelle des appareils.

Dans le projet présenté ici, l’unité intérieure visible est un modèle mural Fujitsu AIRSTAGE, choisi et positionné pour assurer une distribution directe de l’air tout en respectant l’aménagement existant.

Comment nous concevons une installation Fujitsu Aquila XLTH adaptée aux hivers du Québec

La performance par temps froid doit être considérée dès la sélection

À La Présentation, comme à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, une thermopompe ne peut pas être évaluée seulement sur sa capacité à climatiser en juillet.

La véritable difficulté réside dans le chauffage lorsque la température extérieure chute fortement.

La documentation Fujitsu fournie pour les systèmes Aquila et Aquila CTEB série H présente les versions destinées au climat froid comme capables de fonctionner en chauffage jusqu’à -26 °C.

Cette donnée est importante pour un propriétaire qui souhaite qu’une thermopompe participe réellement au chauffage hivernal plutôt que de servir principalement de climatiseur.

Nous prenons toutefois soin de distinguer deux notions : la température minimale de fonctionnement et la capacité réellement disponible à basse température.

Un système peut continuer à fonctionner à une température extérieure donnée sans nécessairement fournir sa capacité nominale complète. C’est pourquoi le choix du condenseur, des unités intérieures et de leurs capacités doit toujours être adapté aux pertes thermiques du bâtiment.

Pourquoi nous ne sélectionnons pas une triple zone en additionnant simplement les BTU

C’est probablement l’une des erreurs les plus fréquentes lors de la comparaison de thermopompes multizones.

Supposons qu’une maison reçoive trois unités intérieures. Il serait tentant d’additionner leurs capacités nominales et de considérer ce total comme la capacité réelle disponible en permanence.

Ce n’est pas ainsi qu’un système multizone doit être conçu.

Les tableaux Fujitsu comportent plusieurs combinaisons autorisées où le total nominal des unités intérieures dépasse la capacité nominale du condenseur. Le fabricant précise qu’une unité extérieure multizone peut accepter une capacité de connexion allant jusqu’à 130 % dans certaines configurations.

Mais Fujitsu ajoute une précision essentielle : dépasser 100 % de capacité combinée ne fait pas augmenter la capacité de production du système.

Un exemple concret de ce que cela signifie

Si plusieurs zones réclament simultanément leur capacité maximale, le condenseur doit partager sa production disponible entre elles.

Cela ne pose pas nécessairement problème si la conception a été correctement réalisée. Dans une maison réelle, toutes les pièces n’atteignent pas toujours leur charge maximale exactement au même instant.

Mais cette réalité doit être prise en compte avant de sélectionner le système.

C’est également pour cette raison que Fujitsu indique que ses tableaux de combinaisons ne doivent pas être utilisés comme outil de sélection de la capacité et recommande son logiciel Design Simulator pour la sélection des équipements AIRSTAGE série H.

Le compresseur à onduleur permet au système d’adapter sa production

La série Fujitsu Aquila utilise une technologie de compresseur entraîné par onduleur, ou inverter.

Contrairement à une ancienne unité fonctionnant principalement selon une logique marche-arrêt, l’inverter permet d’adapter le régime du compresseur à la demande thermique.

Fujitsu associe cette technologie à un meilleur contrôle du confort et à une utilisation plus efficace de l’énergie dans ses systèmes multizones.

Dans une configuration triple zone, cet aspect prend tout son sens.

Lorsque plusieurs secteurs demandent du chauffage après une baisse de température, le système peut augmenter son régime. Une fois les consignes atteintes, il peut moduler plutôt que de fonctionner continuellement à pleine capacité.

Cela aide à maintenir des températures plus régulières dans la maison.

Un seul condenseur extérieur pour trois secteurs intérieurs

L’une des raisons principales pour lesquelles nos clients choisissent une thermopompe triple zone est la réduction du nombre d’unités extérieures.

Avec trois systèmes simples zones, il faudrait normalement trois condenseurs distincts.

Avec une configuration Fujitsu multizone, plusieurs unités intérieures partagent une seule unité extérieure compatible.

Cette solution peut offrir des avantages particulièrement intéressants lorsque :

• le terrain autour de la maison est limité;
• le propriétaire souhaite préserver l’apparence de la façade;
• une terrasse occupe une partie importante de l’espace disponible;
• les distances entre bâtiments sont réduites;
• il existe des restrictions d’emplacement;
• on souhaite limiter le nombre de supports, circuits et équipements extérieurs.

La contrepartie est que la tuyauterie devient plus complexe.

Chaque unité intérieure doit disposer d’un raccordement adapté vers l’unité extérieure. L’installation exige donc davantage de planification qu’une thermopompe simple zone.

La finition intérieure fait partie de notre travail de CVAC

La photo de cette installation est intéressante précisément parce que la thermopompe n’est pas photographiée dans une pièce vide.

Elle se trouve au-dessus d’une œuvre fortement colorée, entourée de mobilier, de sculptures et d’un plafond en bois apparent.

Cette situation représente la réalité de nombreuses installations AirGreen : nous travaillons dans des maisons habitées, aménagées et finies.

Notre objectif n’est donc pas uniquement d’obtenir des lectures de pression correctes ou un drainage fonctionnel. Nous devons livrer une installation qui respecte également la propriété.

Une installation de thermopompe peut être techniquement fonctionnelle tout en étant visuellement médiocre. Des cache-tuyaux mal alignés, un appareil décentré ou des percements faits sans tenir compte de l’espace demeureront visibles pendant des années.

Nous préférons traiter ces détails dès la préparation du chantier.

Ce que nous vérifions avant la mise en service d’une triple zone

Après l’installation physique des unités, le travail n’est pas terminé.

Une mise en service rigoureuse comporte plusieurs vérifications techniques, notamment l’intégrité des raccordements, le drainage, les communications entre unités et le fonctionnement des différentes zones.

Sur un système multizone, nous devons aussi nous assurer que chacune des unités intérieures communique correctement avec le condenseur et répond à ses commandes.

La logique de fonctionnement doit être expliquée au propriétaire : changement de mode, réglage des températures, utilisation des ventilateurs et interaction entre les trois zones.

Cette étape est importante parce qu’un excellent système mal utilisé peut donner l’impression qu’il fonctionne incorrectement.

Entretien d’une Fujitsu multizone : trois unités intérieures demandent une routine régulière

Une triple zone simplifie l’installation extérieure, mais elle comporte naturellement plusieurs unités intérieures à entretenir.

Les filtres doivent être nettoyés périodiquement afin de maintenir un bon débit d’air.

Avec le temps, l’évaporateur, la turbine et le bac de drainage peuvent également accumuler de la poussière ou des contaminants.

Nous recommandons aux propriétaires de surveiller notamment :

• une baisse du débit d’air;
• une odeur inhabituelle;
• un bruit nouveau;
• de l’eau près de l’unité;
• une différence importante de rendement entre les zones;
• des filtres visiblement chargés.

Un entretien CVAC régulier permet de maintenir la qualité de fonctionnement et de repérer les problèmes avant qu’ils ne deviennent plus importants.

Les erreurs à éviter lors d’un projet de thermopompe triple zone

Une installation multizone mérite une préparation plus poussée qu’un simple remplacement d’appareil.

Parmi les erreurs que nous cherchons particulièrement à éviter, il y a le surdimensionnement des unités intérieures, le choix d’un condenseur uniquement selon le total théorique des BTU, l’installation d’une unité dans un emplacement où le soufflage est bloqué, un drainage mal planifié et un trajet de tuyauterie décidé après la fixation des appareils.

Il faut aussi éviter de supposer que trois unités intérieures différentes fonctionneront comme trois thermopompes complètement autonomes. Elles partagent le même système extérieur et doivent donc être sélectionnées comme un ensemble.

C’est exactement ce que montrent les tableaux de combinaison Fujitsu : toutes les combinaisons d’unités intérieures ne sont pas interchangeables, et les capacités doivent respecter les configurations permises par le fabricant.

Une installation qui illustre bien notre approche chez AirGreen

Cette installation Fujitsu Aquila XLTH à La Présentation combine plusieurs éléments caractéristiques de notre travail : une configuration triple zone, une technologie destinée au chauffage et à la climatisation, une maison comportant des contraintes architecturales visibles et une attention particulière portée à l’intégration intérieure.

L’unité Fujitsu photographiée est installée proprement au-dessus de l’œuvre centrale, sans interférer avec les poutres apparentes ni le mobilier. Son positionnement permet de conserver une sortie d’air dégagée tout en maintenant une composition visuelle cohérente dans la pièce.

Derrière ce résultat relativement discret se trouve pourtant toute la complexité d’un véritable projet multizone : choix des capacités, compatibilité des unités, passages frigorifiques, drainage, raccordements, commande des zones et mise en service.

C’est cette combinaison entre conception CVAC, maîtrise technique et qualité de finition que nous appliquons dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes comme La Présentation.

Pour un propriétaire qui souhaite chauffer et climatiser plusieurs secteurs avec un minimum d’équipements extérieurs, une thermopompe triple zone Fujitsu Aquila XLTH peut représenter une solution particulièrement intéressante lorsque le système est correctement dimensionné et installé en fonction du bâtiment plutôt qu’à partir d’une simple addition de BTU.
