Installation d’une fournaise électrique MIDEA EVOX G3 dans Ville-Marie, Montréal : intégration sur mesure au réseau de conduits existant

Dans Ville-Marie, moderniser le chauffage central signifie souvent travailler avec ce que le bâtiment nous impose déjà

Dans plusieurs propriétés de Ville-Marie, au cœur de Montréal, remplacer un système central ne consiste pas à retirer un ancien appareil et à déposer le nouveau exactement au même endroit. Les bâtiments ont souvent été modifiés au fil des décennies : conduits agrandis ou déplacés, murs de maçonnerie conservés, retours d’air ajoutés, salles mécaniques transformées en espaces de rangement et passages techniques réduits au strict minimum.

Cette installation d’une fournaise électrique MIDEA EVOX G3 illustre parfaitement cette réalité.

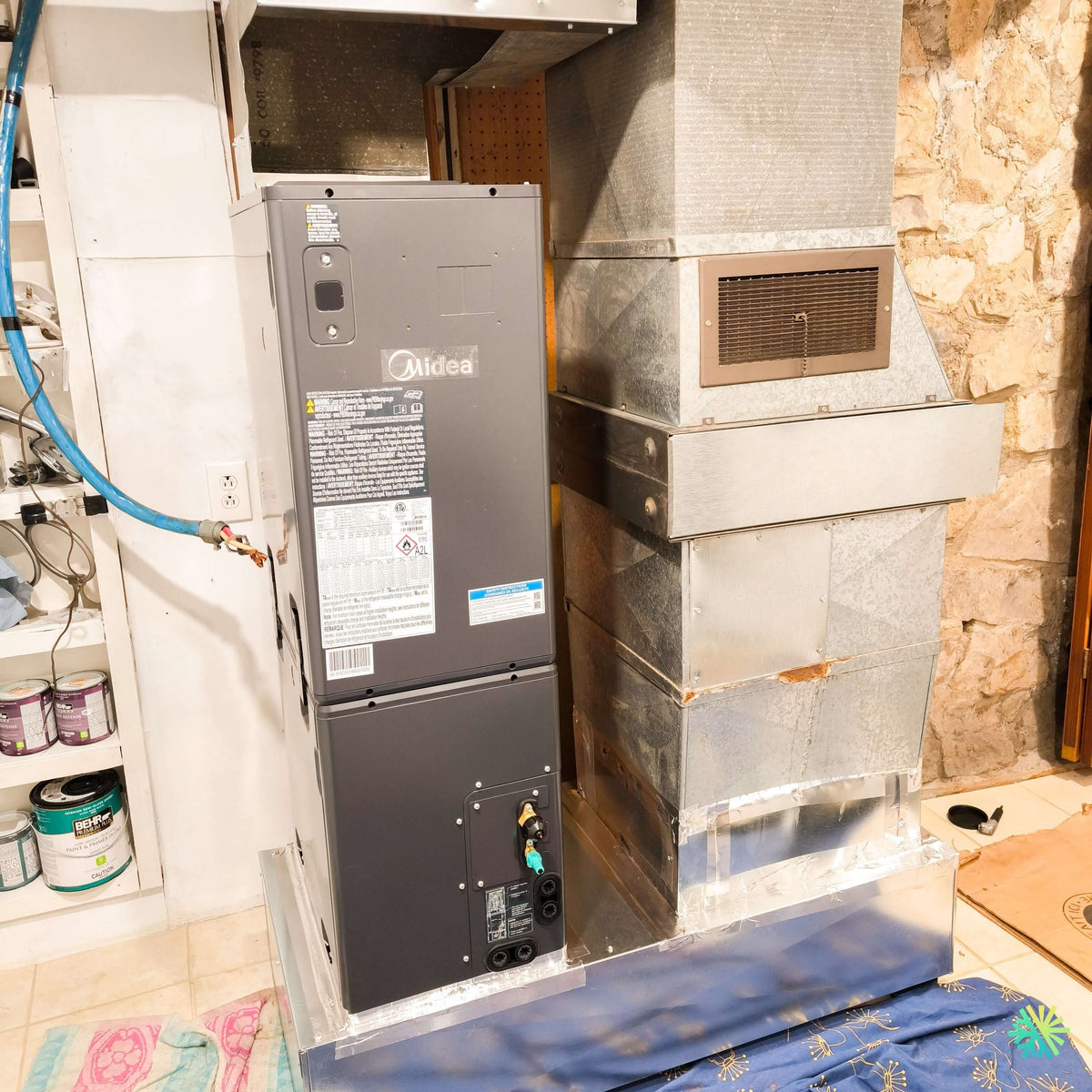

La photo prise pendant nos travaux montre le nouvel appareil MIDEA installé verticalement contre un assemblage de conduits existants. À droite, un imposant réseau de tôle galvanisée occupe pratiquement toute la hauteur disponible et comporte une grille de reprise d’air intégrée. À gauche, l’espace est délimité par un mur fini et des tablettes. Derrière le réseau de conduits, la maçonnerie d’origine est encore visible. Il n’y avait donc aucun intérêt à concevoir ce chantier comme une installation neuve théorique : la nouvelle installation CVAC devait s’intégrer au bâtiment réel, centimètre par centimètre.

Le MIDEA EVOX G3 fait partie de la gamme de systèmes centraux à conduits Inverter de MIDEA, conçue précisément pour faciliter certaines modernisations de systèmes de chauffage résidentiels.

Ce que cette photo de chantier permet de comprendre immédiatement

La première chose que nous remarquons n’est pas l’appareil lui-même, mais la relation entre l’appareil et le réseau existant.

La MIDEA EVOX G3 est positionnée juste à côté d’un conduit vertical beaucoup plus large. Au bas de l’installation, nous avons réalisé une nouvelle section en tôle qui permet d’intégrer la fournaise au réseau. Les joints sont fermés et scellés avec soin. Cette partie de l’installation est essentielle : elle doit guider l’air avec le moins de pertes et de perturbations possible tout en respectant les dimensions disponibles.

On remarque également que la photo a été prise pendant les travaux. Certaines connexions de service ne sont pas encore finalisées et une conduite de chantier est visible sur le côté. Pour nous, cette image est particulièrement intéressante parce qu’elle montre ce qu’un propriétaire voit rarement : le moment où le nouvel appareil est déjà positionné, mais où le travail d’intégration, de raccordement et de mise en service se poursuit.

Une installation centrale correctement réalisée demande justement plusieurs étapes avant que nous puissions considérer le système comme terminé.

La tôle sur mesure n’est pas un détail décoratif

Lors du remplacement d’une vieille fournaise, les dimensions de la nouvelle unité correspondent rarement exactement au plénum ou au retour d’air existants.

Nous devons donc fabriquer des transitions métalliques sur mesure.

Dans cette installation de Ville-Marie, la nouvelle section de tôle visible sous et à côté de l’unité joue plusieurs rôles :

• elle permet de raccorder l’appareil au système existant;
• elle crée une transition adaptée entre des dimensions différentes;
• elle limite les fuites d’air;
• elle soutient la configuration mécanique de l’ensemble;
• elle conserve une géométrie suffisamment propre pour éviter des restrictions inutiles;
• elle permet de maintenir les panneaux de service accessibles.

Une mauvaise transition peut annuler une partie des avantages d’une nouvelle thermopompe ou d’une nouvelle fournaise électrique. Un changement de section trop brusque, un plénum sous-dimensionné ou un raccordement mal scellé peut augmenter la pression statique et réduire le débit d’air.

C’est pourquoi, chez AirGreen, nous considérons le travail de tôle comme une composante technique de l’installation CVAC, et non comme une simple finition.

Pourquoi le format du MIDEA EVOX G3 convient bien aux rénovations

MIDEA a prévu plusieurs dimensions d’unités intérieures afin de faciliter les remplacements de fournaises existantes. Selon la capacité, la documentation indique des largeurs d’environ 14,5 à 21,5 pouces, ainsi qu’une conception pouvant fonctionner avec différentes alimentations électriques pour l’unité intérieure, notamment 115 V ou 208/230 V suivant l’application.

Dans une grande construction neuve, quelques pouces de différence peuvent sembler sans importance.

Dans une salle mécanique de Ville-Marie, ils peuvent décider de la faisabilité du projet.

Ici, il fallait conserver l’imposant conduit situé à droite de la machine, respecter le mur fini situé à gauche et travailler avec une hauteur déjà déterminée par le réseau existant. Une unité trop large aurait pu entraîner une reconstruction beaucoup plus importante du système de conduits.

Une conception modulaire qui donne davantage de possibilités à l’installateur

Le EVOX G3 peut être configuré dans plusieurs orientations. La documentation de MIDEA présente notamment des installations en débit ascendant, descendant, horizontal à droite, horizontal à gauche ainsi que certaines configurations de type low-boy lorsque la hauteur disponible est limitée.

Sur ce chantier, nous avons retenu une installation verticale adaptée au réseau présent.

L’intérêt de cette polyvalence se manifeste surtout lorsqu’on intervient dans des bâtiments existants. Nous ne voulons pas choisir un équipement qui oblige systématiquement à modifier toute la salle mécanique. Nous cherchons plutôt une combinaison qui permet de conserver ce qui fonctionne bien tout en remplaçant les éléments devenus désuets.

Fournaise électrique ou appareil de traitement d’air : une distinction utile

Au Québec, le terme fournaise électrique est largement utilisé pour désigner l’unité intérieure d’un système central.

Dans une configuration EVOX G3 avec thermopompe, son rôle est cependant plus large.

L’unité intérieure assure notamment :

• la circulation de l’air dans les conduits;
• l’échange thermique avec le serpentin intérieur;
• la distribution de la climatisation en été;
• la distribution du chauffage produit par la thermopompe en hiver;
• l’intégration d’un chauffage électrique auxiliaire lorsque requis.

Autrement dit, lorsque la thermopompe peut satisfaire la demande, le système utilise d’abord le transfert de chaleur assuré par la thermopompe. Les éléments électriques peuvent ensuite intervenir en appoint selon la configuration et les besoins.

MIDEA prévoit des ensembles de chauffage auxiliaire à plusieurs stages pouvant atteindre 25 kW sur certaines configurations. Le fabricant indique également que la commande peut adapter l’utilisation du chauffage auxiliaire aux changements de température.

Cela ne veut pas dire que 25 kW doivent être installés partout.

La puissance du chauffage électrique doit être choisie en tenant compte de la capacité du panneau électrique, du câblage, des pertes thermiques du bâtiment, du comportement de la thermopompe à basse température et de la stratégie de chauffage prévue.

Le R-454B est clairement identifié sur cette nouvelle génération

Sur l’étiquette visible à l’avant de l’appareil, nous pouvons distinguer le pictogramme A2L, associé au réfrigérant utilisé par cette génération.

MIDEA indique que la gamme EVOX centrale utilise le R-454B, un réfrigérant A2L dont le potentiel de réchauffement global annoncé est de 466.

Pour une installation professionnelle, ce changement de réfrigérant est important.

Les procédures, l’équipement de service, les méthodes de raccordement et la mise en marche doivent être adaptés aux exigences associées aux réfrigérants A2L. Ce n’est donc pas seulement la machine qui change : les pratiques d’installation doivent également évoluer.

Pour un propriétaire qui compare plusieurs soumissions de thermopompe centrale à Montréal, il est pertinent de vérifier non seulement la marque et la capacité, mais également le réfrigérant utilisé par la génération proposée.

Un système conçu pour continuer à chauffer lorsqu’il fait réellement froid

Dans la région de Montréal, une thermopompe doit être évaluée pour son comportement en janvier, pas seulement pour son rendement durant une journée d’automne.

La documentation EVOX G3 annonce un fonctionnement continu jusqu’à environ -30 °C. MIDEA présente également, pour certaines configurations testées, une capacité de chauffage importante à -25 °C, avec un COP pouvant atteindre environ 1,9 selon les conditions d’essai. Le fabricant précise qu’une partie de ces données provient d’un système de trois tonnes utilisé lors des essais.

Ces valeurs sont intéressantes pour une propriété de Ville-Marie, mais elles doivent être interprétées correctement.

Nous ne pouvons pas prendre le meilleur chiffre d’une brochure et l’appliquer automatiquement à toutes les capacités de la gamme. La performance réelle dépend du jumelage exact entre l’unité intérieure et l’unité extérieure, de la température extérieure et des conditions d’opération.

Des rendements qui varient selon le jumelage

La gamme EVOX G3 présentée dans la documentation couvre plusieurs capacités, d’environ 18 000 à 54 000 BTU/h. Les meilleures configurations annoncées atteignent jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP allant jusqu’à 2,14 à 5 °F, soit environ -15 °C.

La fiche technique répertorie notamment des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, chacun présentant ses propres caractéristiques de rendement.

La photo de cette installation de Ville-Marie ne nous permet pas de lire avec suffisamment de certitude le numéro de modèle exact pour publier un tonnage précis sans risque d’erreur.

Nous préférons donc être rigoureux : nous ne présentons pas une capacité comme étant celle du chantier si elle ne peut pas être confirmée à partir des informations disponibles.

Pour un propriétaire, c’est également une bonne habitude à adopter lorsqu’il compare des soumissions. Le nom « MIDEA EVOX G3 » ne suffit pas. Il faut demander les références exactes des unités intérieure et extérieure.

Le débit d’air est probablement le paramètre le plus sous-estimé d’un système central

Une thermopompe centrale de qualité ne peut pas fournir un bon confort si le réseau de conduits l’empêche de respirer correctement.

C’est particulièrement pertinent dans cette installation, où l’appareil neuf doit travailler avec un réseau déjà construit.

Le EVOX G3 intègre une technologie appelée Computational Constant Airflow 2.0. MIDEA indique que cette technologie peut ajuster le fonctionnement du ventilateur afin de maintenir le débit lorsque la résistance du réseau change. La documentation présente des conditions allant jusqu’à 1,2 po de colonne d’eau de pression statique externe.

Le système permet également un réglage du volume d’air sur jusqu’à 60 niveaux, donnant davantage de latitude lors de la mise en service.

Cette fonction est intéressante pour une rénovation, mais elle ne doit pas servir d’excuse pour conserver un réseau défectueux. Un retour d’air trop petit, des conduits fortement écrasés ou des grilles sous-dimensionnées doivent toujours être corrigés lorsque nécessaire.

La grille visible sur le conduit rappelle l’importance du retour d’air

Sur la photo de Ville-Marie, une grande grille brune est intégrée directement dans le conduit vertical existant.

La présence de cette composante attire l’attention sur un aspect souvent négligé : le retour d’air.

Beaucoup de propriétaires concentrent leur attention sur les grilles qui soufflent l’air chaud ou froid dans les pièces. Pourtant, le système doit d’abord récupérer suffisamment d’air avant de pouvoir le redistribuer.

Lorsque nous modernisons un système central, nous devons donc examiner :

• la superficie des retours;
• la dimension des conduits;
• l’état des filtres;
• les restrictions;
• les volets;
• les transitions;
• la pression statique totale;
• le débit nécessaire pour la capacité installée.

La soufflerie et les conduits doivent être considérés comme un seul système.

Une installation centrale réussie se juge aussi à ce qui sera facile à entretenir dans cinq ou dix ans

Laisser les panneaux accessibles

Sur la nouvelle unité MIDEA, les grands panneaux avant restent accessibles.

C’est essentiel.

Une installation peut sembler très compacte et bien rangée le jour du chantier tout en devenir problématique plus tard si une conduite frigorifique, un drain ou une pièce de tôle empêche un technicien d’ouvrir l’appareil.

Nous réfléchissons donc au futur entretien CVAC dès l’installation.

Les techniciens doivent pouvoir atteindre les composantes importantes sans démonter la moitié de la salle mécanique.

La filtration doit correspondre au réseau, pas seulement à une valeur MERV

La gamme EVOX G3 prévoit des solutions de filtration de 1, 2 et 4 pouces, y compris des configurations pouvant utiliser du MERV 13. MIDEA présente ces options comme un moyen de mieux capter certaines particules tout en protégeant davantage le serpentin intérieur.

Cependant, mettre un filtre plus restrictif n’est pas automatiquement une amélioration.

Il faut vérifier :

• la surface totale du filtre;
• son épaisseur;
• le débit d’air de la fournaise;
• la pression statique;
• la fréquence de remplacement;
• l’état du réseau.

Dans certaines maisons, un filtre plus large et plus profond constitue une excellente amélioration. Dans d’autres, installer un filtre très restrictif sans modification du caisson peut réduire inutilement le débit.

Les commandes peuvent aussi faciliter une modernisation

La documentation EVOX G3 prévoit plusieurs possibilités de contrôle, dont une communication 485 et des configurations utilisant un thermostat conventionnel 24 V. Le fabricant indique également différentes possibilités d’association entre équipement EVOX et certains contrôles tiers.

Cette flexibilité est particulièrement utile dans les rénovations à Montréal, où le fil de thermostat existant peut traverser plusieurs murs finis et être difficile à remplacer.

Encore une fois, nous vérifions chaque installation individuellement avant de confirmer quelles fonctions seront disponibles avec un thermostat précis.

Les erreurs à éviter lorsqu’on remplace une vieille fournaise dans Ville-Marie

Cette installation permet de résumer plusieurs erreurs fréquentes que nous cherchons à éviter.

Acheter la machine avant de mesurer l’espace

Dans un emplacement aussi serré, la largeur et la hauteur sont aussi importantes que la capacité en BTU.

Choisir le tonnage uniquement selon la superficie de la maison

La superficie ne suffit pas. L’isolation, les fenêtres, l’exposition, les infiltrations d’air, le nombre d’étages et le réseau de conduits influencent la charge réelle.

Conserver toutes les vieilles transitions sans les vérifier

Une transition qui convenait à l’ancien appareil peut être inadéquate pour le débit du nouveau système.

Négliger la pression statique

Une soufflerie moderne doit tout de même respecter les limites du réseau.

Installer l’appareil trop près des obstacles

Il faut conserver l’accès aux panneaux de service et aux composantes qui devront éventuellement être inspectées ou remplacées.

Considérer le chauffage électrique auxiliaire comme le chauffage principal par défaut

Avec une thermopompe centrale pour climat froid, l’objectif est généralement de maximiser l’utilisation efficace de la thermopompe et de réserver l’appoint électrique aux situations où il apporte réellement une valeur.

Qu’en est-il des subventions pour un système MIDEA EVOX G3?

Les programmes d’aide financière constituent souvent un élément important dans la décision d’un propriétaire de remplacer son système central.

Cependant, l’admissibilité ne doit jamais être déterminée uniquement à partir du nom de la série.

Pour une thermopompe centrale MIDEA EVOX G3, il faut vérifier le jumelage exact de l’unité intérieure et de l’unité extérieure, le numéro AHRI correspondant et les règles du programme québécois en vigueur au moment de l’installation.

Le tableau technique de MIDEA confirme justement qu’une même famille EVOX G3 comprend plusieurs capacités et plusieurs combinaisons distinctes.

Chez AirGreen, nous recommandons donc de valider l’admissibilité au programme applicable, notamment LogisVert d’Hydro-Québec lorsque les critères du projet sont satisfaits, avant de considérer le montant de l’aide financière comme garanti.

Pourquoi cette installation de Ville-Marie représente bien notre travail sur les systèmes centraux

Ce chantier ne se distingue pas par une salle mécanique parfaitement vide ou par une installation faite dans une construction neuve.

C’est justement l’inverse.

Nous avons travaillé autour d’un réseau de conduits existant, d’un espace latéral limité, d’un mur de maçonnerie, d’une grille déjà intégrée et d’une configuration qui imposait une planification précise de la nouvelle tôle.

C’est le genre de situation que nous rencontrons régulièrement dans les secteurs centraux de Montréal.

Une installation réussie ne consiste pas à faire entrer la machine coûte que coûte. Il faut faire fonctionner correctement l’ensemble : fournaise électrique, thermopompe, retour d’air, alimentation, conduits, filtration, drainage, réfrigérant, contrôles et réglages de soufflerie.

C’est cette approche que nous appliquons à nos projets de chauffage et climatisation à Ville-Marie, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Lorsque nous remplaçons une vieille fournaise ou modernisons un système central, notre objectif est de créer une installation qui ne soit pas seulement fonctionnelle le jour de la mise en marche, mais également logique, accessible et adaptée au bâtiment pour les nombreuses saisons de chauffage et de climatisation qui suivront.
