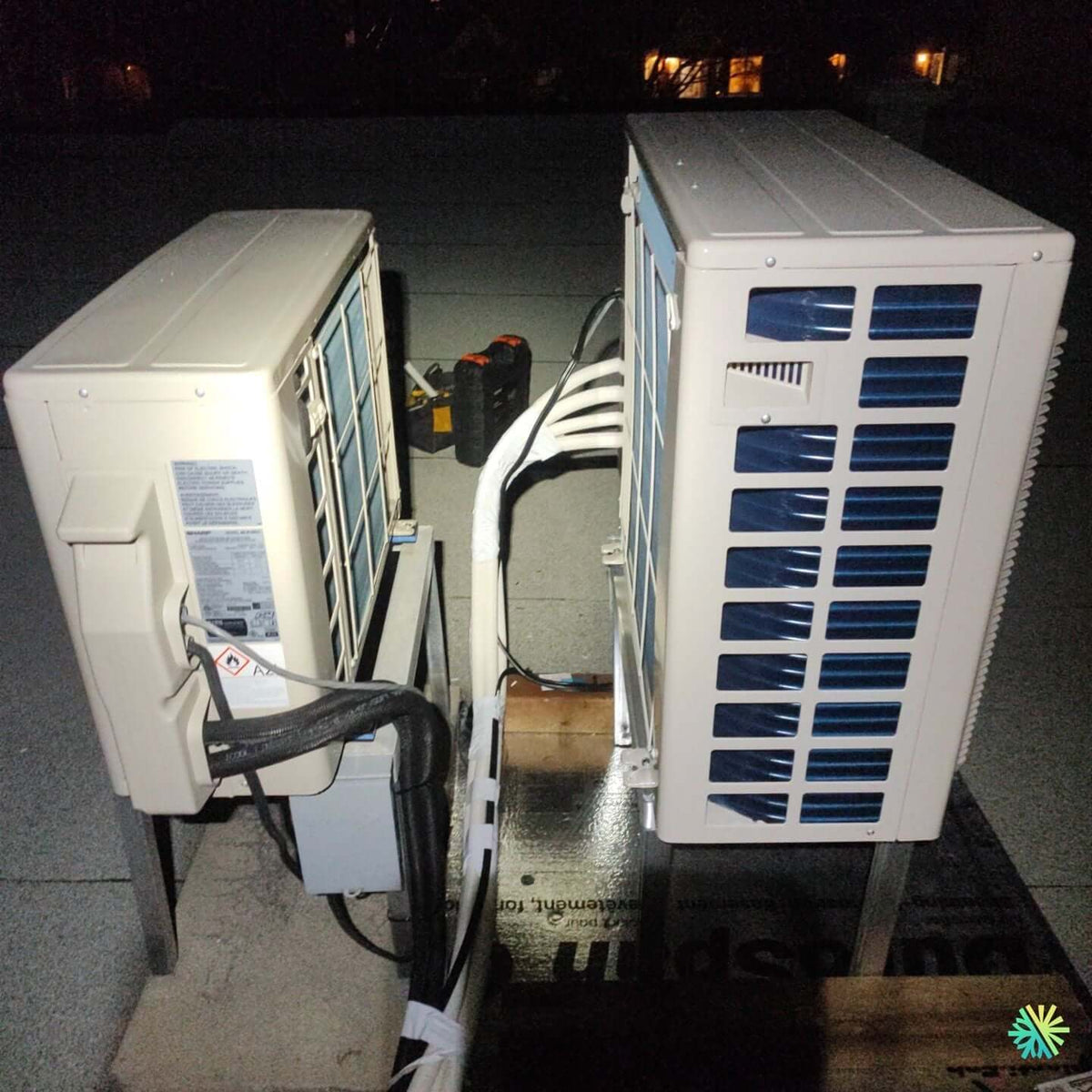

Installation d’une Gree FreeMatch R32 thermopompe MultiZone sur toit plat à Rosemont–La Petite-Patrie
Projet AirGreen à Rosemont–La Petite-Patrie : deux condenseurs Gree FreeMatch R32 en thermopompe MultiZone sur toit plat. Confort quatre saisons, façades libres et entretien simplifié pour les plex du Grand Montréal.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Deux condenseurs, un confort sur mesure — intégration MultiZone pensée pour les plex montréalais
Chez AirGreen, nous concevons des installations CVAC adaptées à l’architecture du Grand Montréal. Ce chantier à Rosemont–La Petite-Patrie illustre une configuration MultiZone optimisée : deux unités extérieures Gree FreeMatch R32 installées sur un toit plat afin d’alimenter plusieurs têtes intérieures réparties entre les étages d’un plex. Objectif : assurer un chauffage efficace par grand froid et un refroidissement uniforme tout en libérant les façades et les balcons.
Contexte et objectifs du projet
Le propriétaire souhaitait moderniser un système disparate de climatiseurs muraux de différentes générations. Les priorités étaient claires :
-
centraliser la production chaud/froid avec une thermopompe MultiZone récente;
-
réduire le bruit au niveau des terrasses et de la ruelle;
-
préparer l’immeuble aux subventions liées aux appareils R-32 performants par temps froid;
-
préserver l’étanchéité du toit et faciliter l’entretien à long terme.
Après évaluation thermique des logements et relevé des longueurs de conduites, nous avons recommandé une configuration double FreeMatch R32 (2 à 5 zones par condenseur), permettant d’équilibrer les charges : chambres et aires de vie sur des circuits dédiés, avec réserve de capacité pour une éventuelle tête additionnelle.
Détails techniques de l’installation sur toit plat
Supports, interfaces et protections
-
Châssis surélevés : chaque condenseur repose sur un support en acier galvanisé fixé sur semelles de répartition avec isolateurs antivibratiles. Ce choix limite la transmission des vibrations à la structure et maintient les unités hors des accumulations d’eau ou de neige.
-
Protection de membrane : sous les semelles, nous avons posé des panneaux de protection compatibles toiture (barrière de répartition + sous-couche antidérapante) afin de préserver la membrane élastomère.
-
Dégagements de service : un couloir central entre les deux unités facilite les opérations de vacuomètre, manomètres et maintenance, tout en respectant les distances de reprise/rejet d’air.
Réfrigération et cheminement
-
Faisceaux MultiZone : on distingue sur la photo le regroupement des liaisons frigorigènes (plusieurs lignesets) sortant proprement du toit, isolés en continu et ligaturés tous les 40–50 cm pour éviter le pompage au vent.
-
Parcours étanche : la traversée de toit est réalisée via une pénétration technique scellée (mastic compatible bitumineux et solin), garantissant l’étanchéité. À l’intérieur, chaque paire cuivre/communication est étiquetée vers sa tête.
-
Brasage et tirage au vide : soudures à l’argent avec azote balayage; tirage au vide profond (<500 microns) et épreuve d’azote pour valider l’intégrité avant ouverture des vannes.
-
Gestion des hauteurs : des pièges à huile sont intégrés aux colonnes montantes lorsque requis par la hauteur entre toit et têtes intérieures, conformément aux recommandations Gree.
Alimentation électrique et contrôle
-
Boîtes de déconnexion à portée de main derrière les unités, câblage sous gaine UV, mise à la terre vérifiée.
-
Communication blindée entre condenseurs et têtes, longueur mesurée et reportée dans la fiche de mise en service.
-
Paramétrage addressage : chaque zone reçoit une adresse et un courbe de dégivrage optimisée pour limiter le cycle court durant les nuits froides.
Conditions particulières du chantier
-
Travaux en soirée pour minimiser l’impact locatif et profiter de la baisse de charge électrique dans l’immeuble.
-
Sécurité en hauteur : lignes de vie, périmètre de sécurité et pare-outils. Les condenseurs ont été levés mécaniquement afin d’éviter toute contrainte sur la rive du toit.
Pourquoi la Gree FreeMatch R32 pour un plex à Rosemont ?
-
Polyvalence 2 à 5 zones : adaptation parfaite aux logements montréalais divisés, avec possibilité d’ajouter une tête dans un bureau ou un sous-sol sans remplacer le condenseur.
-
Réfrigérant R-32 : empreinte GWP réduite vs R-410A et meilleures performances thermodynamiques à charge égale.
-
Grand froid : modules XLTH disponibles, maintien de capacité utile pour le chauffage d’appoint jusqu’à −25/−30 °C selon les têtes associées.
-
Silence et confort : compresseur à inversion, ventilateurs modulants; excellent pour les environnements denses de Montréal et Laval.
-
Éligibilité aux programmes : lorsqu’associée à des têtes haute performance, la configuration respecte généralement les critères des programmes québécois visant l’efficacité énergétique (à valider par dossier).
Résultat : confort équilibré, façades dégagées, entretien simplifié
L’approche toit plat libère l’espace au sol et élimine les nuisances sonores sur les balcons. Les deux condensateurs sont faciles d’accès pour l’entretien saisonnier : nettoyage des batteries, vérification des supports, contrôle des pressions et mise à jour des paramètres si nécessaire. Les locataires ressentent un confort homogène dans chaque zone, avec un pilotage indépendant pièce par pièce et des factures d’énergie maîtrisées grâce à la modulation.
Bonnes pratiques et pièges évités
-
Ne jamais poser directement sur la membrane : l’absence de semelles et de panneaux protecteurs est source de percement prématuré.
-
Antivibratiles obligatoires : sur toiture légère, ils réduisent réverbération et bruit perçu à l’intérieur.
-
Rayon de courbure des tubes : les cintrages serrés augmentent les pertes de charge d’huile; nous utilisons des ressorts/évasements adaptés pour préserver le circuit.
-
Étiquetage clair : indispensable en MultiZone pour retrouver rapidement la tête concernée en cas d’entretien.
-
Gestion du givre : une mauvaise circulation d’air entre deux condenseurs trop proches provoque des dégivrages fréquents; nous avons respecté les dégagements croisés et créé un couloir de service.
Ce que le client obtient avec AirGreen
-
Étude de charge par zone et sélection précise des têtes (murales, consoles, cassettes selon l’usage).
-
Accompagnement subventions : constitution du dossier, preuves de performance des équipements R-32 et attestations requises.
-
Garantie d’installation et service d’entretien CVAC planifié : inspection annuelle, serrage des connexions, nettoyage des évaporateurs et calibration des télécommandes intelligentes.
-
Conseils d’usage : réglages de point de consigne en hiver, gestion des volets, entretien des filtres, et recommandations d’économie pour Montréal, Laval, Longueuil, Rive Nord, Rive Sud.
Conseils d’entretien pour les installations MultiZone sur toit plat
-
Nettoyage des serpentins extérieurs au printemps et à la fin de l’été; vérifier l’état des grilles coupe-neige si présentes.
-
Inspection des supports et de la membrane sous semelles après les épisodes de gel/dégel.
-
Contrôle des pressions et de la surchauffe/sous-refroidissement en début de saison de chauffage.
-
Mise à jour du firmware et des paramètres de dégivrage si recommandé par le fabricant.
-
Vérification du serrage électrique dans les boîtes de déconnexion et des cosses compresseur.
En résumé
Cette installation Gree FreeMatch R32 en double condenseur offre au plex de Rosemont–La Petite-Patrie un confort quatre saisons, une sobriété énergétique et une architecture préservée. C’est une solution idéale pour les immeubles montréalais où chaque mètre carré compte et où la fiabilité par temps froid reste non négociable.
Vous planifiez une thermopompe MultiZone sur toit plat à Montréal, Laval, Longueuil, Rive Nord ou Rive Sud? Notre équipe se déplace, évalue, conseille et installe avec une exigence constante de qualité AirGreen.
Comment ça se passe, du premier appel à la fin
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Quel type d’appareil pour votre projet ?
Choisissez ce qui ressemble à votre besoin.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
Les pages utiles pour la suite
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Racontez-nous votre maison. On vient la voir gratuitement.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
