Installation d’une fournaise électrique MIDEA EVOX G3 en configuration horizontale dans un entretoit à Oka, Laurentides

À Oka, l’EVOX G3 devait s’adapter à l’entretoit, à la charpente et à un réseau de conduits déjà bien établi

Cette installation de fournaise électrique MIDEA EVOX G3 à Oka montre une réalité très différente des salles mécaniques de sous-sol où l’on peut travailler debout avec plusieurs pieds de dégagement autour de l’équipement. Ici, notre équipe AirGreen devait intervenir directement dans un entretoit, au milieu de la charpente du toit, de l’isolant et d’un réseau de conduits flexibles déjà présent.

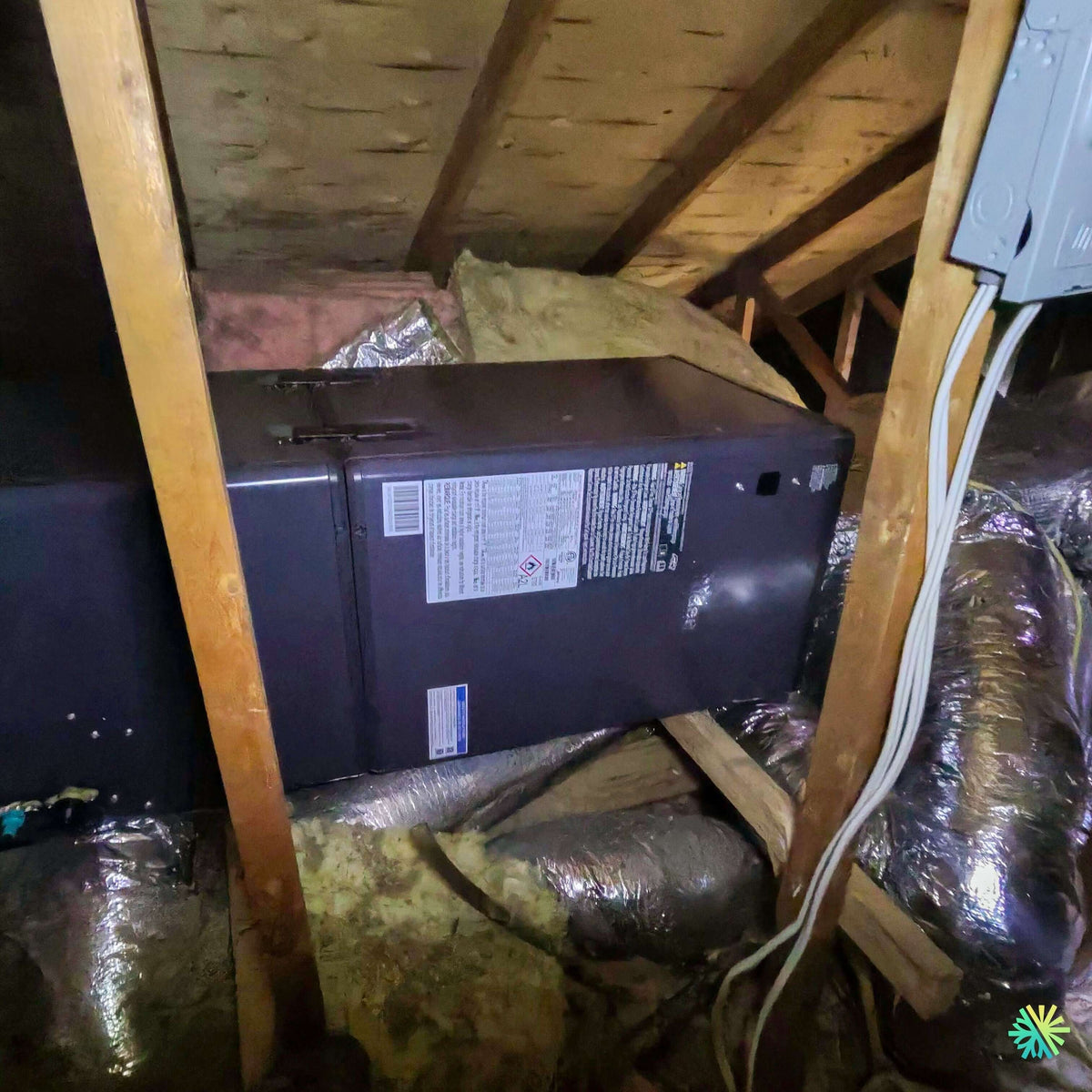

La photo du chantier résume immédiatement la difficulté : l’unité MIDEA est placée horizontalement, entre les fermes et montants de bois. Autour du cabinet, plusieurs conduits isolés serpentent vers les différentes sections de la maison. La hauteur disponible diminue rapidement sous la pente du toit et les accès sont beaucoup plus contraignants que dans une salle mécanique conventionnelle.

Dans ce type de projet, sélectionner une machine uniquement à partir de son nombre de BTU serait une erreur. La forme du cabinet, sa capacité à fonctionner horizontalement, la disposition des panneaux d’accès, le trajet des conduites frigorifiques et la possibilité de raccorder le système aux conduits existants sont tout aussi importants.

C’est justement l’un des aspects intéressants de la MIDEA EVOX G3 : cette plateforme centrale a été conçue pour offrir plusieurs orientations d’installation et pour simplifier son passage dans des endroits difficiles, notamment les entretoits et les sous-sols. La documentation Midea présente une conception modulaire et multiposition destinée précisément à ce type d’application.

Une configuration horizontale qui répond directement aux contraintes de l’entretoit

Dans une installation verticale, l’unité utilise surtout la hauteur disponible. Dans cet entretoit d’Oka, cette solution aurait été beaucoup plus difficile à appliquer en raison de la pente de toiture et de la charpente.

Nous avons donc affaire ici à une installation horizontale, parfaitement visible sur la photo.

La documentation Midea prévoit plusieurs configurations, notamment :

• soufflage vers le haut;
• soufflage vers le bas;
• horizontale droite;
• horizontale gauche;
• configurations basses pour les endroits où la hauteur est restreinte.

Le fabricant met également de l’avant une conception appelée Block N Lock, permettant de séparer et de reconfigurer plus facilement certaines sections de l’unité. Midea indique explicitement que cette architecture facilite le déplacement de l’appareil dans des endroits difficiles comme les entretoits et les sous-sols.

Sur le chantier d’Oka, cette flexibilité n’est donc pas une caractéristique théorique. Elle répond directement à l’environnement dans lequel l’équipement devait être intégré.

Travailler entre la charpente sans sacrifier l’accès au système

Lorsqu’une unité centrale est installée dans un espace aussi compact, la question n’est pas simplement de savoir si elle peut entrer entre deux pièces de bois.

Nous devons également penser à ce qui se passera plusieurs années après l’installation.

Un système central comporte des composantes nécessitant éventuellement un accès :

• filtre;
• ventilateur;
• serpentin intérieur;
• commandes électroniques;
• connexions électriques;
• chauffage auxiliaire;
• conduites frigorifiques;
• évacuation de condensat;
• panneaux de diagnostic.

Une unité qui entre parfaitement dans l’espace mais dont les panneaux deviennent impossibles à retirer n’est pas une installation bien planifiée.

La photographie d’Oka montre clairement pourquoi cette réflexion est importante. Le cabinet est entouré de structure et de conduits; il faut donc utiliser intelligemment les zones réellement accessibles plutôt que simplement pousser l’appareil aussi loin que possible sous la pente du toit.

Les conduits flexibles existants deviennent une partie essentielle du projet

Autour de la MIDEA EVOX G3, plusieurs conduits flexibles isolés sont visibles.

Ces conduits constituent le réseau de transport de l’air vers les différentes pièces de la propriété. En chauffage comme en climatisation, leur état influence directement le confort obtenu à l’intérieur.

Dans un entretoit, nous surveillons particulièrement :

• l’écrasement des conduits;
• les courbes trop serrées;
• les sections insuffisamment supportées;
• les déchirures de l’enveloppe extérieure;
• les pertes d’isolation;
• les raccordements aux plénums;
• les restrictions pouvant augmenter la pression statique.

Un conduit flexible fortement compressé peut avoir l’air correctement installé de l’extérieur tout en réduisant considérablement son diamètre intérieur.

C’est particulièrement important avec une fournaise électrique centrale et thermopompe équipée d’un ventilateur moderne : le système peut être capable de produire le débit demandé, mais le réseau de conduits doit encore permettre à cet air de circuler.

L’isolation visible dans l’entretoit n’est pas un simple détail

La photo montre également de l’isolant autour de la zone de travail.

Dans un entretoit, les températures peuvent devenir très différentes de celles de l’espace habitable. En hiver à Oka, cette différence peut être considérable; en été, la température sous la toiture peut également monter rapidement.

L’isolation des conduits et des conduites frigorifiques joue donc un rôle important.

Une section de conduit insuffisamment isolée peut entraîner :

• des pertes de chaleur en hiver;
• des gains de chaleur en été;
• de la condensation sur certaines surfaces froides;
• une diminution de l’efficacité globale;
• un confort moins uniforme aux registres.

Lors de travaux dans un entretoit, nous devons aussi éviter de laisser l’isolant déplacé autour de l’installation. Une intervention CVAC ne doit pas créer de nouvelles zones de déperdition simplement parce qu’il fallait accéder à la machine.

EVOX G3 : ce que signifie réellement « fournaise électrique »

Au Québec, le terme fournaise électrique est couramment utilisé pour l’unité intérieure d’un système central.

Dans le cas de la MIDEA EVOX G3, la machine est plus précisément une unité de traitement d’air centrale pouvant être combinée à une thermopompe extérieure et à un ensemble de chauffage électrique auxiliaire.

Cette distinction est importante.

La thermopompe peut produire le chauffage en transférant la chaleur depuis l’extérieur, tandis que les éléments électriques servent d’appoint lorsque la stratégie de contrôle ou les conditions thermiques l’exigent.

Midea prévoit pour l’EVOX G3 un ensemble de chauffage auxiliaire à plusieurs stages pouvant atteindre 25 kW, avec des options présentées à 10, 15 et 25 kW selon l’application. Le fabricant indique également que ces stages permettent d'adapter la puissance auxiliaire aux variations de température.

Installer le maximum de puissance disponible n’est toutefois pas automatiquement la meilleure solution.

Le choix doit correspondre :

• à la perte de chaleur de la maison;
• à la puissance de la thermopompe;
• à la capacité du panneau électrique;
• au câblage;
• au réseau de conduits;
• à la logique de contrôle du système.

Quelle capacité a été installée à Oka?

La plaque signalétique apparaît sur la photo, et l’on peut notamment distinguer le marquage associé au réfrigérant A2L. Toutefois, le numéro de modèle complet n’est pas suffisamment net pour que nous puissions lire de façon fiable la capacité exacte de cette unité particulière.

Nous préférons donc ne pas inventer un tonnage à partir d’une photo insuffisamment précise.

La gamme EVOX G3 décrite dans la documentation Midea comprend néanmoins plusieurs capacités, de 18 000 à 54 000 BTU/h, selon la combinaison intérieure et extérieure. Le fabricant annonce, pour la gamme présentée, des performances pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP allant jusqu’à 2,14 à la condition d’essai indiquée.

Le tableau technique de la brochure répertorie notamment des configurations de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, avec des performances différentes selon la combinaison exacte.

Pour un propriétaire comparant des soumissions, c’est une distinction importante : « MIDEA EVOX G3 » n’est pas une capacité en soi.

Pourquoi nous ne dimensionnons pas une installation uniquement selon la superficie

Dire qu’une maison possède un certain nombre de pieds carrés ne suffit pas pour déterminer correctement la puissance d’un système central.

Nous considérons notamment :

• le niveau d’isolation;
• les fenêtres;
• la quantité de murs extérieurs;
• les infiltrations d’air;
• l’exposition du bâtiment;
• la configuration des étages;
• la capacité des conduits;
• le débit réellement disponible dans le réseau;
• la charge de chauffage lors des journées les plus froides.

Un système surdimensionné peut effectuer des cycles inutilement courts ou déplacer trop d’air pour les conduits existants. Un système sous-dimensionné peut fonctionner en permanence sans satisfaire correctement la demande.

L’installation d’Oka représente bien cette logique : lorsque l’on voit la complexité du réseau de conduits dans l’entretoit, il devient évident que le tonnage ne peut pas être choisi indépendamment de la distribution d’air.

Pourquoi l’EVOX G3 est particulièrement intéressante dans une rénovation de système central à Oka

Jusqu’à 1,2 po de pression statique selon la configuration

L’un des éléments techniques les plus intéressants de l’EVOX G3 est la technologie Computational Constant Airflow 2.0.

Selon Midea, cette gestion électronique du ventilateur permet de maintenir le débit dans différentes conditions de réseau et de fonctionner jusqu’à 1,2 po de colonne d’eau de pression statique dans les applications prévues.

Le fabricant mentionne également jusqu’à 60 niveaux d’ajustement du volume d’air.

Cette caractéristique devient particulièrement utile lors d’une rénovation où nous devons conserver une bonne partie du réseau de conduits existant.

Elle ne remplace toutefois jamais une inspection du réseau.

Si un conduit est écrasé, débranché ou beaucoup trop petit, nous ne comptons pas sur l’électronique de la fournaise pour masquer le problème.

Une distribution plus régulière de l’air à travers le serpentin

La documentation Midea décrit aussi une conception intérieure combinant un serpentin de type M-Coil et un ventilateur symétrique.

Selon les données présentées par le fabricant, cette disposition vise à obtenir une répartition de l’air plus uniforme à travers le serpentin que certaines architectures conventionnelles.

Dans une installation centrale, cet équilibre est important puisque l’air doit traverser efficacement toute la surface de l’échangeur avant d’être redistribué dans la maison.

Une plateforme de thermopompe prévue pour le climat froid

La gamme EVOX présentée dans le document Midea prévoit un fonctionnement de thermopompe jusqu’à -30 °C.

La documentation mentionne notamment, sur un système trois tonnes utilisé pour les essais du fabricant, des performances de chauffage soutenues à très basse température.

À Oka et sur la Rive Nord de Montréal, la performance par temps froid est particulièrement pertinente.

Il faut cependant distinguer trois éléments :

1. la capacité nominale du système;
2. la capacité réellement disponible à basse température;
3. la contribution du chauffage électrique auxiliaire.

C’est cette combinaison qui détermine le comportement réel du système en janvier, et non uniquement la valeur SEER2 affichée pour la climatisation.

Le R454B et la nouvelle génération d’équipements A2L

Sur la plaque photographiée, le pictogramme A2L est clairement visible.

La brochure Midea confirme que le R454B a été retenu pour la gamme EVOX et indique un potentiel de réchauffement global, ou GWP, de 466.

Pour l’installation et le service, cela signifie que les procédures et équipements utilisés doivent être adaptés à cette catégorie de réfrigérants.

Il est donc de plus en plus important, lors du remplacement d’une ancienne thermopompe centrale, de vérifier non seulement la capacité du nouvel appareil, mais aussi :

• le type de réfrigérant;
• la compatibilité des composantes;
• la tuyauterie;
• les méthodes de service;
• les exigences propres à l’équipement installé.

Filtration : jusqu’au MERV 13 dans les configurations prévues

Midea prévoit pour l’EVOX G3 un module de filtration compatible avec des filtres de différentes épaisseurs : 1, 2 ou 4 pouces, y compris du MERV 13 dans les configurations correspondantes.

Pour une installation dans un entretoit, l’accessibilité du filtre devient cependant aussi importante que son efficacité.

Un excellent filtre que personne ne peut remplacer facilement risque de rester en place beaucoup trop longtemps.

C’est pourquoi nous examinons non seulement la filtration théorique, mais aussi la manière dont le propriétaire ou le technicien pourra accéder au filtre une fois le chantier terminé.

Communication EVOX ou thermostat 24 V

La plateforme EVOX G3 offre aussi plusieurs possibilités de contrôle.

La documentation prévoit notamment :

• un mode de communication Midea 485;
• le contrôleur dédié Midea;
• certaines configurations utilisant un thermostat conventionnel 24 V;
• différentes possibilités d’intégration selon les équipements associés.

Midea indique également que la plateforme peut identifier le mode de contrôle utilisé.

Avec les composantes communicantes correspondantes, le fabricant prévoit aussi des fonctions de programmation, de suivi de consommation et de diagnostic via son application SmartHome.

Les erreurs les plus coûteuses dans une installation de fournaise en entretoit

Notre chantier d’Oka permet d’illustrer plusieurs erreurs que nous cherchons systématiquement à éviter.

Installer l’appareil sans prévoir le prochain entretien

Le fait que la machine entre dans l’entretoit ne garantit pas qu’elle soit correctement positionnée.

Écraser les conduits pour créer artificiellement de l’espace

Un conduit flexible ne doit pas devenir la variable d’ajustement du chantier.

Laisser l’isolation déplacée

L’accès aux équipements ne doit pas créer une zone de déperdition thermique permanente.

Négliger la condensation

Une unité centrale qui climatise produit de l’eau. Dans un entretoit, une fuite peut causer des dommages avant même que les occupants ne la remarquent.

Choisir la puissance auxiliaire sans vérifier l’électricité

Un ensemble de chauffage électrique doit être coordonné avec le panneau et l’alimentation disponibles.

Confondre la performance de la gamme avec celle du modèle exact

Les valeurs maximales de 19 SEER2 ou 10,8 HSPF2 ne s’appliquent pas automatiquement à toutes les combinaisons EVOX G3. La combinaison exacte doit toujours être vérifiée.

Et la subvention LogisVert?

La brochure fournie avec l’équipement décrit plusieurs performances de la gamme EVOX G3, mais elle ne confirme pas à elle seule l’admissibilité d’une installation québécoise à LogisVert.

Les références à des aides financières figurant dans le document concernent notamment des programmes américains en Californie, dans l’État de New York et en Oregon.

Pour une installation à Oka, l’admissibilité doit donc être vérifiée avec la combinaison exacte de l’unité intérieure et de l’unité extérieure, la certification applicable et les critères du programme en vigueur au moment de la demande.

Nous évitons d’annoncer un montant de subvention à partir du seul nom « EVOX G3 », car plusieurs puissances et combinaisons existent dans cette gamme.

Ce projet à Oka montre pourquoi l’installation compte autant que l’équipement

La photo de cette MIDEA EVOX G3 installée horizontalement dans un entretoit à Oka ne montre pas une salle mécanique parfaitement vide préparée pour une nouvelle construction.

Elle montre la réalité d’une rénovation.

Il faut travailler autour de la charpente, de l’isolation, des conduits existants et d’un espace limité. Il faut acheminer l’air sans écraser les gaines, maintenir l’accessibilité de la machine et adapter une technologie centrale récente à un bâtiment qui existait bien avant elle.

C’est précisément le type de travail où notre expérience en installation CVAC fait une différence.

Chez AirGreen, nous réalisons des installations de fournaises électriques, thermopompes centrales et systèmes à conduits à Oka, sur la Rive Nord, à Montréal, Laval, Longueuil et sur la Rive Sud. Notre approche consiste à examiner le système dans son ensemble : appareil, conduits, débit d’air, chauffage auxiliaire, isolation, réfrigérant, contrôles et accès de service.

Dans ce chantier, la configuration horizontale de la MIDEA EVOX G3 permet d’utiliser efficacement l’espace disponible sous la toiture tout en conservant le réseau central de la maison.

Et c’est souvent là que se trouve la vraie réussite d’une installation : pas seulement dans la fiche technique de la nouvelle machine, mais dans la manière dont nous réussissons à l’intégrer au bâtiment existant.
