Une intégration précise dans un espace étroit entre une grande fenêtre, une plinthe électrique et un plancher de bois
Cette installation d’un PTAC FORESTAIR à La Prairie présentait une configuration typique des appartements et copropriétés de la Rive-Sud : une grande fenêtre descendant relativement bas sur le mur, une porte vitrée donnant sur le balcon, une plinthe électrique existante et un espace intérieur où chaque centimètre devait être utilisé intelligemment.
Nous avons installé l’appareil directement sous la fenêtre, dans une ouverture traversant le mur extérieur. Cette position permet au PTAC de rejeter la chaleur vers l’extérieur sans unité de condensation séparée, tout en conservant une façade intérieure accessible pour le contrôle, le nettoyage des filtres et l’entretien.

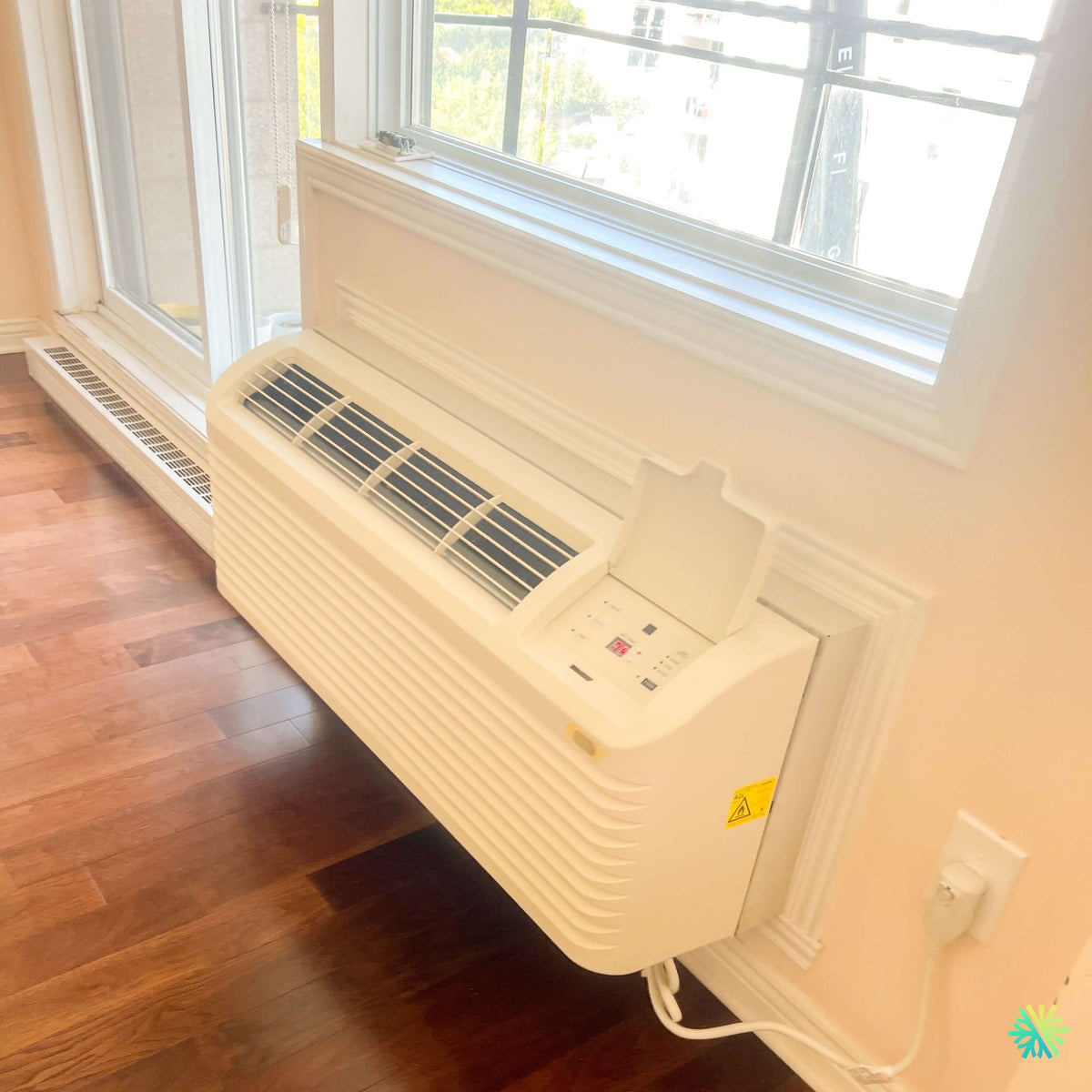

Sur la photo, le résultat montre un appareil blanc bien intégré au décor, malgré la présence de moulures prononcées autour de la fenêtre. Le panneau de commande est situé sur le dessus, du côté droit, sous un couvercle relevable. La grille de soufflage occupe la partie supérieure gauche, tandis que la grande façade à persiennes permet la circulation de l’air nécessaire au fonctionnement du système.
L’objectif de cette installation CVAC à La Prairie n’était pas seulement de placer un équipement dans une ouverture existante. Nous devions obtenir un ensemble stable, accessible, correctement alimenté en électricité et positionné de manière à ne pas compromettre la fenêtre, le revêtement mural, le plancher de bois ni le fonctionnement de la plinthe électrique.
Pourquoi un PTAC FORESTAIR convenait à cet emplacement
Un PTAC, soit un appareil terminal autonome traversant le mur, regroupe dans un même châssis les composantes nécessaires à la climatisation d’une pièce. Selon le modèle exact, il peut aussi offrir un chauffage électrique ou un fonctionnement en thermopompe.
Contrairement à une thermopompe murale conventionnelle, le PTAC ne comprend pas une unité intérieure reliée par des conduites frigorifiques à un groupe extérieur distinct. Il est inséré dans un manchon qui traverse directement le mur du bâtiment.
Cette configuration convient particulièrement aux :
- copropriétés;
- appartements;
- résidences pour personnes âgées;
- chambres d’hôtel;
- immeubles multilogements;
- logements où l’installation d’un compresseur sur le balcon est limitée;
- bâtiments déjà construits avec des ouvertures murales pour appareils autonomes.
Dans cette résidence de La Prairie, l’appareil pouvait profiter d’un accès direct vers l’extérieur sous la fenêtre. Le balcon situé de l’autre côté du mur facilitait l’accès à la grille extérieure, tout en évitant l’ajout d’une unité séparée sur un support mural ou au sol.
Le PTAC permet aussi de conserver les murs supérieurs libres. Aucun évaporateur mural n’a dû être installé au-dessus de la fenêtre, et aucune tuyauterie frigorifique apparente n’a été ajoutée à l’intérieur de la pièce.
Une installation rendue plus complexe par les moulures décoratives
Le mur visible autour de l’appareil comporte plusieurs niveaux de moulures. Ces éléments ajoutent du relief au contour de la fenêtre, mais réduisent également la surface plane disponible pour intégrer le PTAC.
Nous avons dû tenir compte :
- de la hauteur du cadrage inférieur de la fenêtre;
- de l’épaisseur des moulures;
- de la profondeur de l’appareil;
- de l’accès au panneau de commande;
- du dégagement requis au-dessus de la sortie d’air;
- de la position du manchon dans le mur;
- de l’apparence finale une fois le panneau frontal installé.
Le PTAC ne devait pas être poussé trop haut contre la moulure, car la grille de soufflage supérieure doit rester libre. À l’inverse, une installation trop basse aurait rapproché inutilement l’appareil du plancher et aurait pu compliquer la gestion du câblage ainsi que le nettoyage de la zone inférieure.
Le travail final conserve une séparation visible entre le dessus du PTAC et le cadre de la fenêtre. Cette marge est importante pour la circulation de l’air et pour l’ouverture du couvercle donnant accès aux commandes.
Un panneau de commande accessible sans déplacer l’appareil
Le modèle FORESTAIR installé possède un panneau de commande intégré sur la partie supérieure droite. Son couvercle relevable protège les boutons et l’affichage tout en permettant à l’occupant d’ajuster facilement la température et le mode de fonctionnement.
Cette accessibilité constitue un point essentiel. Dans certaines installations mal planifiées, les commandes se retrouvent trop près d’une tablette, d’une moulure ou d’un meuble. Le propriétaire doit alors forcer le couvercle ou déplacer des objets chaque fois qu’il souhaite modifier un réglage.
Ici, l’utilisateur peut accéder directement :
- au réglage de température;
- aux modes de climatisation ou de ventilation disponibles;
- à la vitesse du ventilateur;
- à la mise en marche et à l’arrêt;
- aux indicateurs affichés par l’appareil.
Nous avons également laissé la façade avant dégagée. Elle doit pouvoir être retirée lorsqu’un technicien effectue un entretien CVAC, inspecte le filtre, nettoie l’évaporateur ou accède aux composantes internes.
La présence d’une plinthe électrique près du PTAC
Une longue plinthe électrique est visible à gauche de l’appareil, le long de la porte vitrée et de la fenêtre. La coexistence entre un PTAC et une plinthe doit être évaluée avec attention.
Une plinthe chauffe l’air qui circule naturellement de bas en haut. Si un meuble ou un autre appareil bloque son débit, la température locale peut augmenter et la diffusion de chaleur dans la pièce peut devenir moins uniforme.
Lors de ce projet, nous avons vérifié que :
- la façade du PTAC ne bloquait pas directement la plinthe;
- l’air chaud pouvait continuer à circuler;
- les cordons électriques ne reposaient pas sur une surface chauffante;
- les commandes des deux systèmes restaient accessibles;
- les deux appareils pouvaient être utilisés de façon cohérente pendant la saison froide.
Si le PTAC possède une fonction de chauffage, il est important d’éviter des réglages contradictoires. Une plinthe réglée à une température plus élevée que le PTAC peut prendre le relais en permanence et augmenter la consommation électrique. Nous expliquons donc au client comment coordonner les thermostats et déterminer quel système doit servir de chauffage principal ou d’appoint.
Une alimentation électrique visible et facile à inspecter
Le cordon du PTAC descend du côté droit et rejoint une prise murale située à proximité. Le branchement demeure visible, ce qui facilite son inspection et évite qu’un câble soit écrasé derrière l’appareil.
Avant toute installation, nous devons confirmer les exigences électriques précises sur la plaque signalétique. La marque et l’apparence extérieure ne permettent pas de déterminer avec certitude :
- la tension requise;
- l’intensité minimale du circuit;
- la capacité du disjoncteur;
- le type de fiche;
- la présence d’un élément chauffant électrique;
- la puissance maximale de chauffage.
Le numéro de modèle complet et la capacité en BTU ne sont pas lisibles sur la photo. Nous ne leur attribuons donc pas une valeur approximative. Sur place, nous vérifions toujours la plaque signalétique avant de confirmer la compatibilité du circuit ou de remplacer un appareil existant.
Cette précaution évite plusieurs erreurs courantes, notamment l’utilisation d’une prise inadéquate, d’un disjoncteur mal dimensionné ou d’une rallonge. Un PTAC doit être branché conformément aux exigences du fabricant et aux normes électriques applicables.
Le manchon mural : la composante qui détermine la qualité de l’installation
Derrière la façade visible se trouve un élément essentiel : le manchon traversant le mur. Ce cadre métallique supporte le poids de l’appareil et forme la transition entre l’espace intérieur et l’extérieur.
Lors de l’installation, nous contrôlons plusieurs points.
La solidité du support
Le manchon doit être fermement fixé. Un support instable peut provoquer des vibrations, des bruits de résonance et une usure prématurée des composantes.
La pente vers l’extérieur
Le PTAC produit de la condensation lorsqu’il climatise. Une légère inclinaison vers l’extérieur contribue à diriger cette eau loin du mur intérieur et du plancher.
Cette vérification était particulièrement importante dans cette résidence, puisque le plancher de bois se trouve directement sous l’appareil. Une fuite répétitive pourrait tacher le bois, faire gonfler les lattes ou endommager les moulures inférieures.
L’étanchéité autour de l’ouverture
Le contour du manchon doit limiter :
- les infiltrations d’air;
- l’entrée d’eau;
- la condensation dans le mur;
- le passage des insectes;
- les bruits provenant du balcon;
- les pertes de chaleur en hiver.
À La Prairie, les variations de température, le vent et les cycles de gel peuvent accentuer un défaut d’étanchéité. Un joint négligé peut transformer une installation fonctionnelle en source d’inconfort près de la fenêtre.
La compatibilité avec le châssis FORESTAIR
Même lorsque deux PTAC semblent avoir des dimensions proches, leur adaptation à un manchon existant n’est pas toujours garantie. La profondeur, la position de la grille extérieure, les points d’appui et les accessoires de finition peuvent varier.
Nous vérifions donc la compatibilité réelle avant d’insérer l’appareil. Forcer un châssis dans un manchon inadéquat peut réduire le débit d’air extérieur, créer des vibrations ou empêcher un retrait facile pour l’entretien.
Les vérifications qui transforment un simple remplacement en installation CVAC durable
Mise en service et contrôle du débit d’air
Après l’installation du PTAC FORESTAIR, nous ne nous limitons pas à confirmer que l’appareil démarre. Une mise en service complète permet de détecter rapidement une anomalie qui pourrait passer inaperçue pendant les premières minutes.
Nous vérifions notamment :
- le démarrage du ventilateur;
- le fonctionnement du compresseur;
- la réponse du panneau de commande;
- le passage entre les modes disponibles;
- les différentes vitesses de ventilation;
- la température de l’air soufflé;
- l’absence de bruit mécanique anormal;
- l’absence de vibration contre la fenêtre ou les moulures;
- le comportement de la condensation;
- la stabilité du châssis dans le manchon.
La sortie d’air supérieure doit rester entièrement libre. Sur cette installation, aucun rebord, rideau ou meuble ne bloque la grille. L’air peut donc être dirigé vers le centre de la pièce plutôt que de rester emprisonné contre le mur.
La grande fenêtre et les gains de chaleur solaire
La fenêtre visible occupe une portion importante du mur extérieur. Cette surface vitrée influence directement la charge de climatisation.
Une pièce peut nécessiter une capacité différente selon :
- l’orientation de la fenêtre;
- le nombre d’heures d’ensoleillement;
- la qualité du vitrage;
- la présence de stores;
- l’étanchéité du cadre;
- la superficie de la pièce;
- la hauteur du plafond;
- le nombre d’occupants;
- les appareils électriques produisant de la chaleur.
C’est pourquoi nous ne sélectionnons pas un PTAC uniquement en fonction de la superficie au sol. Un appareil trop petit pourrait fonctionner continuellement sans atteindre la température demandée. Un appareil trop grand pourrait effectuer des cycles courts, contrôler moins efficacement l’humidité et créer des variations de température inconfortables.
Le dimensionnement doit reposer sur les caractéristiques réelles de la pièce et sur la capacité exacte du modèle FORESTAIR retenu.
Les erreurs que nous évitons lors d’une installation de PTAC
Notre expérience en climatisation et chauffage dans le Grand Montréal nous a permis d’identifier plusieurs erreurs fréquentes :
- choisir un appareil en se basant uniquement sur sa largeur;
- réutiliser automatiquement un ancien manchon;
- négliger la pente d’évacuation;
- masquer les joints avec une simple finition décorative;
- bloquer la grille extérieure avec du mobilier de balcon;
- installer des rideaux devant la reprise d’air;
- coincer le cordon derrière l’appareil;
- brancher le PTAC sur une rallonge;
- placer un meuble trop près de la façade;
- oublier la coexistence avec une plinthe électrique;
- rendre le panneau de commande inaccessible;
- annoncer une subvention sans vérifier le modèle exact.
Dans cette installation à La Prairie, l’espace libre devant l’appareil facilite la circulation de l’air et le retrait du panneau. Le plancher reste dégagé, le branchement est accessible et la grille supérieure peut distribuer l’air sans obstacle immédiat.
Entretien recommandé du PTAC FORESTAIR
Le rendement d’un PTAC dépend fortement de la propreté de ses filtres et de ses serpentins. L’appareil aspire continuellement l’air de la pièce. La poussière, les poils d’animaux et les particules peuvent progressivement réduire le débit.
Un entretien courant comprend :
- le retrait et le nettoyage des filtres;
- l’essuyage de la façade;
- la vérification de la grille de soufflage;
- le dégagement de la partie extérieure;
- l’inspection visuelle du cordon;
- l’observation de tout écoulement inhabituel;
- l’écoute des bruits nouveaux.
Un entretien CVAC professionnel permet d’aller plus loin avec :
- le nettoyage de l’évaporateur;
- l’inspection du condenseur;
- le nettoyage du bac de condensation;
- le dégagement des passages d’eau;
- le contrôle des turbines;
- la vérification des sondes;
- l’inspection du manchon;
- le contrôle de l’étanchéité périphérique;
- la vérification des composantes électriques.
Une baisse de rendement, une odeur persistante, une fuite d’eau, un ventilateur bruyant ou des arrêts répétés doivent être examinés avant que le problème endommage le plancher ou les composantes internes.
PTAC, climatiseur mural ou système central
Chaque catégorie d’équipement répond à une configuration différente.
Le PTAC est bien adapté aux pièces disposant d’une ouverture murale et nécessitant un contrôle indépendant. Il ne demande pas de réseau de conduits ni d’unité extérieure séparée.
Le climatiseur mural ou la thermopompe murale peut offrir une efficacité saisonnière élevée et un niveau sonore intérieur réduit, mais nécessite une unité extérieure, des conduites frigorifiques, un drain et un câblage de communication.
Le système central distribue l’air dans plusieurs pièces, mais exige un réseau de conduits et des travaux plus importants.
Dans une copropriété, le choix peut aussi être limité par les règles du syndicat, l’apparence de la façade, les autorisations de percement et l’espace disponible sur le balcon. Nous évaluons ces contraintes avant de recommander une solution.
Subventions : vérifier avant de promettre un montant
L’admissibilité aux programmes d’aide financière dépend toujours du type exact d’appareil, de ses performances certifiées et des règles en vigueur au moment de la demande.
Un PTAC FORESTAIR ne doit pas être considéré automatiquement admissible à une subvention simplement parce qu’il climatise ou possède une fonction de chauffage. Nous devons vérifier :
- le numéro de modèle complet;
- la catégorie reconnue par le programme;
- la capacité nominale;
- la performance en chauffage;
- la certification applicable;
- le type de bâtiment;
- l’adresse d’installation;
- la date d’achat;
- la date de mise en service.
Cette vérification protège le client contre une décision fondée sur un montant qui ne serait pas confirmé.
AirGreen à La Prairie, Longueuil et partout dans le Grand Montréal
Chez AirGreen, nous effectuons des installations CVAC, des remplacements et des entretiens à La Prairie, Longueuil, Candiac, Brossard, Montréal, Laval, sur la Rive-Sud et la Rive-Nord.
Ce projet montre l’importance d’adapter l’installation au bâtiment. Le PTAC FORESTAIR devait s’insérer sous une fenêtre, respecter les moulures existantes, demeurer accessible, cohabiter avec une plinthe électrique et protéger un plancher de bois contre les risques de condensation.
La qualité finale repose sur des détails qui ne sont pas tous visibles une fois le panneau remis en place : compatibilité du manchon, pente, étanchéité, alimentation électrique, dégagement des grilles et mise en service complète. Ce sont précisément ces éléments que nous contrôlons afin d’obtenir un appareil stable, pratique à utiliser et adapté aux conditions réelles de la résidence.
