Installation d’une Sharp ZU1 thermopompe murale à Chomedey (Laval)

Une mise en service de précision par temps froid, pensée pour durer

Chez AirGreen, nous intervenons chaque semaine dans le Grand Montréal pour installer des thermopompes murales haut rendement adaptées à nos hivers. À Chomedey (Laval), nous venons de mettre en service une Sharp ZU1 nouvelle génération (R-32), installée sur équerres murales au-dessus de la ligne de neige. L’intervention se déroule en plein hiver : l’unité extérieure opère dans un environnement réel, ce qui nous permet d’optimiser la configuration de démarrage, la gestion des dégagements et la protection contre le givre dès le premier jour.

Contexte du bâtiment et objectifs client

Le client souhaitait un confort quatre saisons pour un rez-de-jardin et l’étage principal, avec un bruit extérieur minimal et aucun empiètement au sol sur le massif paysager. La façade en crépi exposée au nord-ouest imposait une attention particulière à la réverbération du vent et à la convection d’air de refoulement pour éviter la recirculation froide devant l’échangeur.

Nous proposons une thermopompe murale Sharp ZU1 (famille R-32) en 12 000 ou 15 000 BTU selon le bilan de charge. La série ZU1 est conçue pour le grand froid et maintient sa capacité utile lorsque la température chute bien en dessous de −20 °C, tout en demeurant très sobre en électricité grâce à l’inverter.

Détails d’installation visibles et choix techniques

Support et dégagements

• Équerres murales galvanisées avec platines ancrées dans le béton de fondation.

• Plots antivibratiles sous les patins pour amortir les basses fréquences du compresseur.

• Dégagements respectés sur les quatre côtés afin de préserver le taux de renouvellement d’air du condenseur et faciliter l’entretien.

• Hauteur positionnée au-dessus de l’accumulation de neige et des arrosages, tout en laissant l’accès au service.

Parcours et raccordements

• Percement traversant au plus court derrière l’unité pour réduire les pertes de charge et limiter l’exposition des liaisons frigorigènes.

• Liaisons en cuivre isolé classe CVAC, coudes à grand rayon, brides évasées calibrées au comparateur.

• Câble d’alimentation et de communication dimensionné selon la plaque signalétique, disjoncteur dédié au panneau.

• Gestion de condensats gravitaire côté intérieur, avec pente contrôlée; aucun risque de gel extérieur puisque le drain ne sort pas près de l’unité.

Mise en service et contrôles qualité

• Essai d’étanchéité à l’azote (épreuve de pression) puis tirage au vide profond jusqu’à ≤ 500 microns, maintien de vide contrôlé pour confirmer l’absence d’humidité.

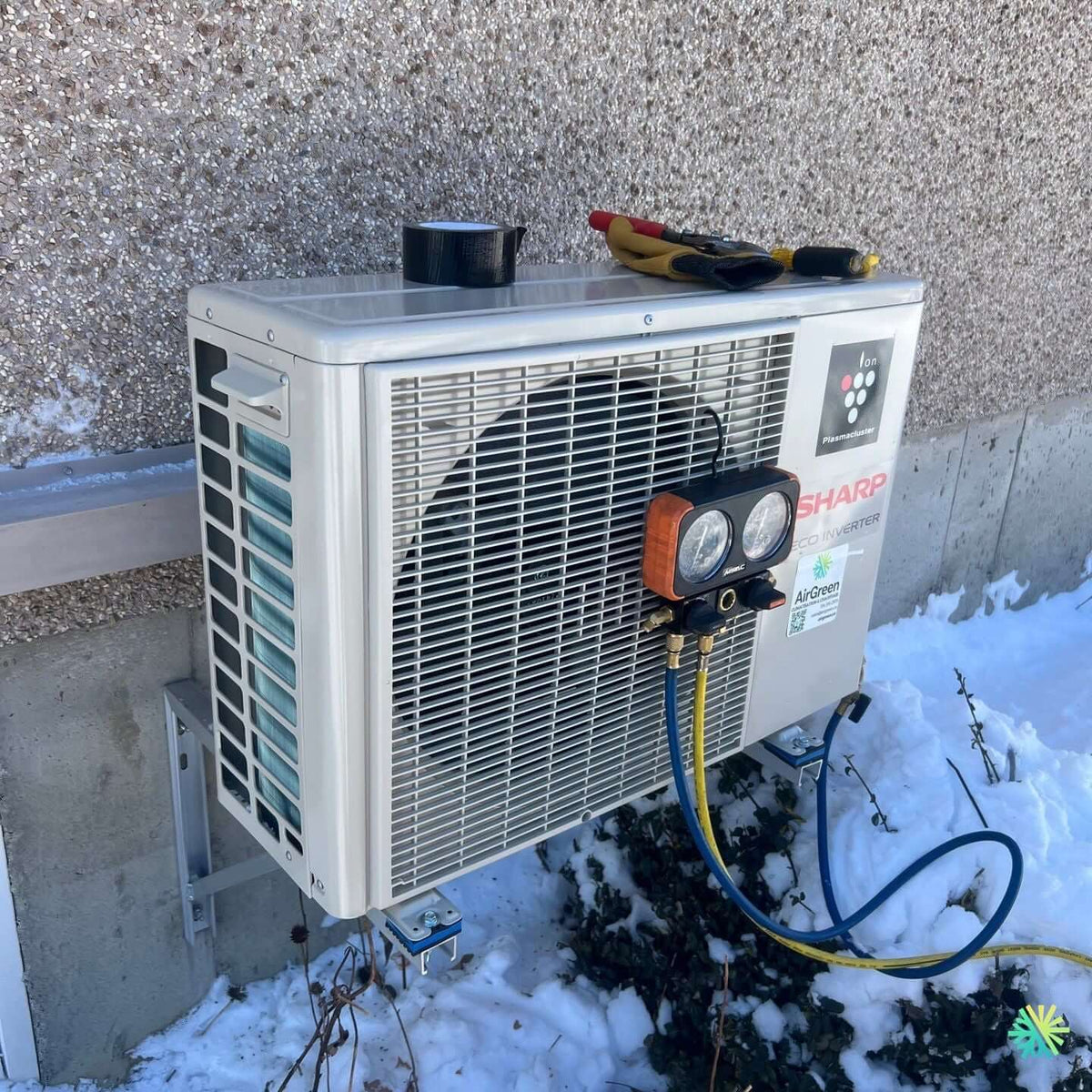

• Manifold raccordé lors des mesures stabilisées (visible sur la photo) afin de vérifier la pression d’aspiration/de refoulement et la cohérence avec la table constructeur.

• Vérification des intensités, surintensité au démarrage, échange thermique et débit d’air; contrôle des températures soufflage/reprise des unités intérieures.

• Paramétrage des modes anti-givre et des paliers de dégivrage pour le service hivernal.

Pourquoi la Sharp ZU1 s’impose dans ce contexte

Efficacité énergétique élevée
La famille ZU1 exploite le réfrigérant R-32, à GWP réduit et à meilleure capacité volumétrique, permettant des SEER/SCOP supérieurs aux générations R-410A. Résultat : des coûts d’opération maîtrisés et une admissibilité fréquente aux programmes d’aide lorsque les critères de performance au froid sont respectés.

Confort par grand froid
Le compresseur inverter et la logique de dégivrage ajustent la puissance pour maintenir la consigne sans surchauffe. Les occupants bénéficient d’une température stable même lors de rafales glaciales sur la façade nord-ouest.

Silence et compacité
Le profil de la ZU1 est compact, avec une ventilation optimisée. Montée sur équerres, elle libère l’espace au sol, évite les chocs de pelle l’hiver et réduit les nuisances sonores au voisinage immédiat.

Qualité d’air
La gamme Sharp est réputée pour son traitement d’air intérieur (technologie de purification intégrée selon les modèles), utile aux personnes sensibles à la poussière et au pollen lorsque les modes ventilation/filtration sont utilisés au printemps et à l’automne.

Étude de charge et dimensionnement

Avant toute proposition, nous réalisons un bilan thermique simplifié du logement (surface, isolation, orientation, fenestration, infiltrations, usage). Ici, l’étude indique :

• Charge sensible estivale dominée par les apports solaires l’après-midi.

• Charge hivernale concentrée au rez-de-jardin semi-enterré, où la déperdition par murs de fondation est plus notable.

Le dimensionnement privilégie une puissance modérée mais capable de moduler. Une unité trop puissante provoquerait des cycles courts, une usure accélérée et un confort fluctuant; à l’inverse, une unité sous-dimensionnée peinerait pendant les vagues de froid. La ZU1 couvre la charge avec marge raisonnable, tout en descendant bas en vitesse lors des mi-saisons.

Gestion du gel, de la neige et des eaux de ruissellement

L’installation en façade crépie, partiellement abritée par l’avancée du plancher, impose un plan de gestion d’hiver :

• Dégagement arrière et latéral pour éviter la recirculation d’air froid pendant le dégivrage.

• Protection des fixations et des traverses contre l’eau de gouttière; si nécessaire, ajout d’un déflecteur discret au-dessus de l’unité.

• Entretien simple : dégager la neige devant la grille, éviter l’accumulation de glace au pied du mur.

• Rappel client : ne jamais couvrir l’unité et maintenir la zone libre de branches ou débris.

Résultat : performance mesurée et confort immédiat

Dès la mise en service, nous relevons :

• Delta T intérieur cohérent entre reprise et soufflage.

• Stabilité d’intensité après 15–20 minutes de régime; aucun bruit parasite grâce aux plots antivibratiles.

• Consigne atteinte rapidement dans les zones desservies, sans rafales d’air froid lors des dégivrages.

Le client profite d’un chauffage économique dès l’hiver et d’une climatisation précise en été, avec un niveau sonore discret à l’extérieur comme à l’intérieur.

Bonnes pratiques AirGreen pour une thermopompe murale en façade

Implantation

1. Viser la course la plus courte entre unité extérieure et tête intérieure pour limiter les pertes.

2. Respecter les dégagements constructeur (avant, côtés, haut et arrière).

3. Toujours prévoir l’entretien : accès à l’arrière de l’unité, dégagement pour le nettoyage des serpentins.

Frigorifique et électrique

1. Utiliser du cuivre désoxydé et des évasements calibrés; lubrifier les portées, couplemètre au serrage.

2. Essai d’étanchéité systématique et vide profond avant ouverture du fluide.

3. Alimentation dédiée au panneau, calibre adapté, protections différentielles si requises.

Hiver

1. Positionner au-dessus de la neige; bannir les niches fermées qui piègent l’air froid.

2. Sur façade très exposée : prévoir pare-neige ou déflecteur.

3. Planifier un entretien annuel avant l’hiver : nettoyage des serpentins, vérification des intensités et des capteurs.

Subventions et admissibilités (Montréal, Laval, Longueuil, Rive Nord, Rive Sud)

Les thermopompes R-32 haute efficacité comme la ZU1 sont généralement admissibles à des incitatifs lorsque la performance au froid répond aux seuils exigés. Nous accompagnons nos clients dans :

• la vérification des critères (rendements, capacité au froid),

• la préparation des documents (devis, preuves d’installation),

• la coordination avec les programmes municipaux et provinciaux en vigueur.

Ce que nous livrons systématiquement

• Étude de charge et sélection de la capacité adaptée.

• Installation CVAC conforme aux règles de l’art, finitions propres, scellements étanches.

• Mise en service instrumentée (pressostats, intensités, températures).

• Documentation complète : manuel d’utilisation, consignes d’entretien, rappels de garantie.

• Suivi après 30 jours pour valider la satisfaction et ajuster les paramètres fins au besoin.

Témoignage client (résumé)

« Chauffage immédiat et stable même lors des journées à −15 °C. L’unité extérieure ne gêne pas l’allée et ne vibre pas. L’équipe AirGreen a été rapide, méthodique et très claire sur l’entretien. »

En bref : la valeur AirGreen

Notre approche marie ingénierie pragmatique et finition soignée. À Chomedey, la Sharp ZU1 installée sur équerres murales coche tous les objectifs : confort, silence, sobriété énergétique et pérennité. C’est exactement le type d’installation que nous recommandons pour les maisons et plex du secteur Laval et de l’ensemble du Grand Montréal.
