Installation d'une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Sainte-Clotilde

Le jour où un parapluie vert a tenu tête à la pluie de mai

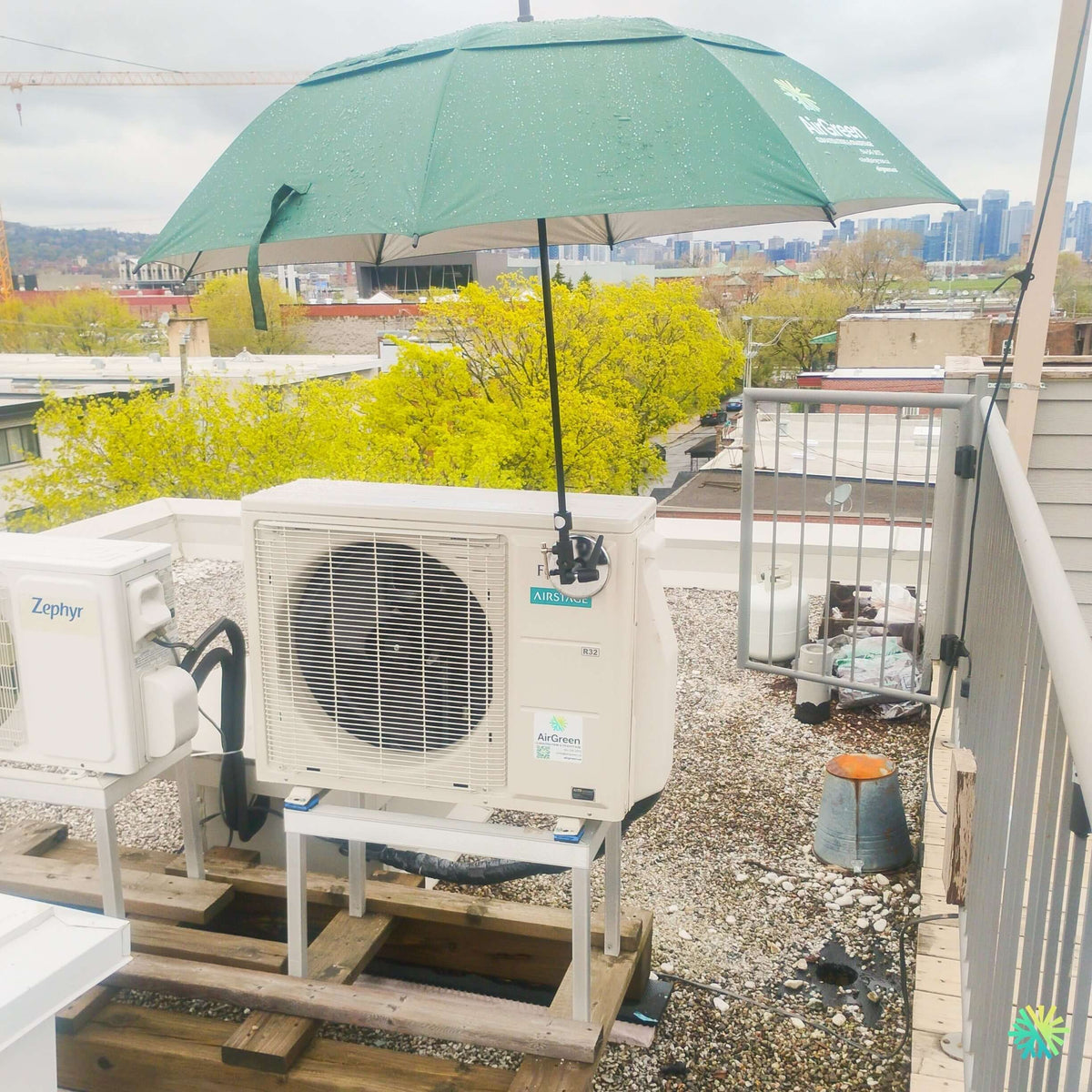

Il pleuvait depuis six heures du matin quand notre camion s'est stationné devant la maison. Le client, propriétaire depuis vingt-deux ans, nous attendait avec un café et une seule inquiétude : « Vous allez remettre ça à un autre jour ? » Non. Nous avons sorti le grand parapluie vert AirGreen, nous l'avons fixé au-dessus de l'emplacement de l'unité extérieure, et l'installation de la thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ s'est déroulée exactement comme prévu. Ce parapluie n'est pas un accessoire décoratif : il garde les raccords, les outils d'évasement et la pompe à vide au sec pendant les manipulations les plus sensibles. Une goutte d'eau dans un conduit frigorifique, c'est une mise en service compromise et une réparation dans deux ans.

Cette installation CVAC à Sainte-Clotilde, en Montérégie, résume assez bien ce que nous faisons chaque semaine entre Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud : un choix d'équipement basé sur des chiffres, pas sur une brochure, et une exécution qui tient compte du climat réel du Québec.

Le contexte : une maison chauffée au propane et des hivers qui ne pardonnent pas

Le bâtiment est une maison de plain-pied avec un rez-de-chaussée ouvert, un salon orienté au sud et une cuisine qui surchauffe l'été. Le chauffage principal fonctionnait au propane, avec une facture qui grimpait chaque hiver, et une unité murale plus ancienne d'une autre marque, installée par un tiers, desservait déjà une partie de la maison. Le client ne voulait pas tout jeter. Il voulait :

• Réduire sa consommation de propane sans démolir son installation existante ;
• Climatiser correctement l'aire de vie principale l'été ;
• Un appareil qui chauffe encore à -25 °C, pas un climatiseur réversible qui abandonne en janvier ;
• Un fonctionnement silencieux, parce que la chambre principale donne sur le même mur que l'unité extérieure.

Nous avons donc conservé l'unité existante, ajouté une thermopompe murale neuve sur un support surélevé indépendant, et repensé la distribution de la chaleur dans la pièce principale.

Pourquoi nous avons retenu l'ORION XLTH+ de la série H

La série ORION XLTH+ appartient à la série H de FUJITSU AIRSTAGE, en réfrigérant R-32. Trois raisons ont pesé dans la balance.

1. Le chauffage à froid extrême, chiffré et non promis

L'ORION XLTH+ est homologué pour chauffer jusqu'à -30 °C (-22 °F), sans aucun dispositif d'arrêt. La nuance est capitale : plusieurs appareils annoncent une plage de fonctionnement basse, mais coupent le compresseur sous un certain seuil. Ici, l'appareil continue de produire.

Voici la capacité réelle du modèle installé, exprimée en pourcentage de sa capacité nominale :

Autrement dit, à -30 °C, l'appareil livre encore la totalité de sa capacité nominale. C'est ce genre de donnée qui distingue une thermopompe conçue pour le Québec d'un appareil pensé pour un climat tempéré.

2. Le réfrigérant R-32

Le R-32 affiche un potentiel de réchauffement global de 675, contre 2 088 pour le R-410A, soit une réduction de 68 %. Les systèmes en R-32 exigent aussi une charge de réfrigérant moindre pour une performance de chauffage équivalente ou supérieure. Sur le plan réglementaire comme sur le plan de la disponibilité des pièces à long terme, c'est la direction que prend l'industrie.

3. Le niveau sonore

L'unité intérieure descend à 26 dB(A) en mode silencieux sur le modèle installé (23 dB(A) sur les modèles 09 et 12). L'unité extérieure dispose d'un mode de fonctionnement à faible niveau de bruit, activable lorsque la nuit tombe. Pour une chambre située à quelques mètres du support, cette fonction fait toute la différence.

Le dimensionnement : pourquoi le 15KTAP1 plutôt que le 09 ou le 12

La série se décline en trois formats : 09KTAP1, 12KTAP1 et 15KTAP1. Nous avons calculé les charges thermiques de la zone à desservir, en tenant compte de l'isolation, des surfaces vitrées au sud et de l'unité existante déjà en place. Le 15KTAP1 s'est imposé.

Fiche technique du modèle installé (unité intérieure ASUH15KTAS / unité extérieure AOUH15KTAP1) :

• Climatisation nominale : 14 500 BTU/h (modulation de 3 900 à 19 400 BTU/h)
• Chauffage nominal : 17 400 BTU/h (modulation de 4 500 à 28 000 BTU/h)
• TRÈS2 (SEER2) : 28,7 — CPSC2 région V (HSPF2) : 10,7 — TRE2 (EER2) : 15,4 — CP (COP) : 4,72
• Homologation ENERGY STAR (ES, ESCC, ESME)
• Plage de chauffage : -30 °C à 24 °C ; plage de climatisation : -10 °C à 50 °C
• Alimentation 208 à 230 V / 60 Hz / monophasé, disjoncteur 20 A
• Tuyauterie : 20 m maximum (précharge d'usine jusqu'à 14,9 m), dénivelé maximal de 14,9 m, conduits gaz 3/8 po et liquide 1/4 po
• Serpentins ProCore en cuivre à haute résistance à la corrosion
• Chauffe-plateau de base conçu pour les climats extrêmement froids
• Wi-Fi intégré avec l'application AIRSTAGE, compatibilité BACnet et Modbus
• Filtres intérieurs lavables, six vitesses de ventilateur plus mode automatique

La plage de modulation mérite qu'on s'y attarde. Entre 4 500 et 28 000 BTU/h en chauffage, l'appareil passe la majeure partie de la saison à régime réduit, ce qui élimine les cycles courts, stabilise la température et réduit l'usure du compresseur Inverter. Un appareil surdimensionné coûte plus cher à l'achat et chauffe moins bien.

Le déroulement du chantier, sous la pluie

1. Protection du chantier. Parapluie fixé au-dessus de l'emplacement, bâches sur les surfaces intérieures, chemin de circulation protégé.
2. Montage du support surélevé. L'unité extérieure repose sur un support en aluminium avec coussins antivibratoires aux quatre points d'appui. La hauteur est calculée pour dégager l'appareil de l'accumulation de neige et permettre au condensat de dégivrage de s'évacuer librement. Un appareil posé directement au sol au Québec, c'est une bobine gelée en février.
3. Percement et manchon. Passage des conduits avec pente vers l'extérieur, manchon scellé, calfeutrage souple sur les deux faces.
4. Raccordement frigorifique. Évasements réalisés à l'abri, couples de serrage respectés à la clé dynamométrique, isolation continue sur toute la longueur.
5. Tirage sous vide et test de pression. L'étape que certains bâclent. Nous descendons sous le seuil exigé, nous maintenons, puis nous vérifions la stabilité avant d'ouvrir les vannes.
6. Raccordement électrique sur circuit dédié, avec disjoncteur adapté et sectionneur accessible.
7. Mise en service et configuration. Test en climatisation et en chauffage, relevé des pressions, jumelage Wi-Fi, démonstration complète à la télécommande rétroéclairée et à l'application mobile.

Durée totale : une journée de travail, pluie comprise.

Les contraintes du chantier et nos solutions

• La pluie continue. Solution : abri mobile au-dessus de la zone de raccordement, et exécution des évasements sous couvert.
• Une unité existante à conserver. Nous avons implanté le nouveau support à distance suffisante de l'appareil existant pour éviter le recyclage d'air entre les deux et garantir le dégagement d'entretien exigé par le fabricant.
• Un mur de chambre à proximité. Le support antivibratoire et le mode silencieux de l'unité extérieure ont réglé la question dès la mise en service.
• Une réserve de propane à proximité. Les dégagements réglementaires ont été respectés lors de l'implantation, un point que trop d'installateurs escamotent en milieu rural.

Les erreurs à éviter

• Choisir la capacité selon la superficie seulement. Un calcul de charge sérieux tient compte de l'isolation, des fenêtres, de l'orientation et des appareils déjà en place.
• Négliger la hauteur du support. En Montérégie comme sur la Rive-Nord, la neige au sol dicte la hauteur minimale.
• Sauter le tirage sous vide adéquat. L'humidité résiduelle dans le circuit détruit lentement le compresseur.
• Installer l'unité extérieure sous une descente de toit. L'eau qui gèle sur le serpentin en février transforme un excellent appareil en radiateur d'appoint.
• Oublier l'entretien des filtres intérieurs. Un filtre encrassé fait chuter le rendement bien avant que le client ne s'en rende compte.

Subventions et admissibilité

Un projet comme celui-ci peut ouvrir la porte à plusieurs programmes selon la source de chauffage remplacée et le type de bâtiment, notamment LogisVert d'Hydro-Québec, Chauffez vert pour la conversion d'un chauffage aux combustibles fossiles, et Rénoclimat. Les montants et les critères sont révisés périodiquement par les organismes qui les administrent. Nous validons systématiquement l'admissibilité au moment de la soumission, et nous fournissons la documentation technique requise, y compris les fiches de performance et les numéros de modèle homologués.

L'entretien qui protège l'investissement

Deux gestes du client : nettoyer les filtres intérieurs lavables toutes les quatre à six semaines en saison, et dégager la neige autour de l'unité extérieure. Un entretien annuel par nos techniciens complète le tout : lecture des pressions, vérification des serrages électriques, nettoyage du serpentin extérieur, contrôle du drain de condensat et validation du cycle de dégivrage avant l'hiver.
