Rooftop propre, voisinage dense et contraintes de copropriété : nous signons ici une installation CVAC exemplaire d’une thermopompe murale Sharp ZU1 sur toit plat, au cœur du Plateau-Mont-Royal, pour un triplex converti en condos où confort, silence et durabilité structurale sont non négociables.
Le contexte : un toit plat montréalais et des règles claires
Sur le Plateau, la majorité des bâtiments résidentiels disposent de toits plats recouverts de membrane. Les comités de copropriété exigent :
-
une intégration discrète visible depuis la ruelle seulement;
-
une protection de membrane irréprochable;
-
des vibrations minimales pour préserver le calme des unités inférieures.
Le client souhaite maintenir un confort quatre saisons dans un vaste espace de vie à aire ouverte, avec une attention particulière portée au niveau sonore et aux économies d’énergie. La Sharp ZU1 (réfrigérant R-32, déclinaisons 12k à 24k BTU) s’impose par sa fiabilité en climat froid et son acoustique contenue.
Conception et ingénierie d’implantation sur toit plat
Supportage et protection de la membrane

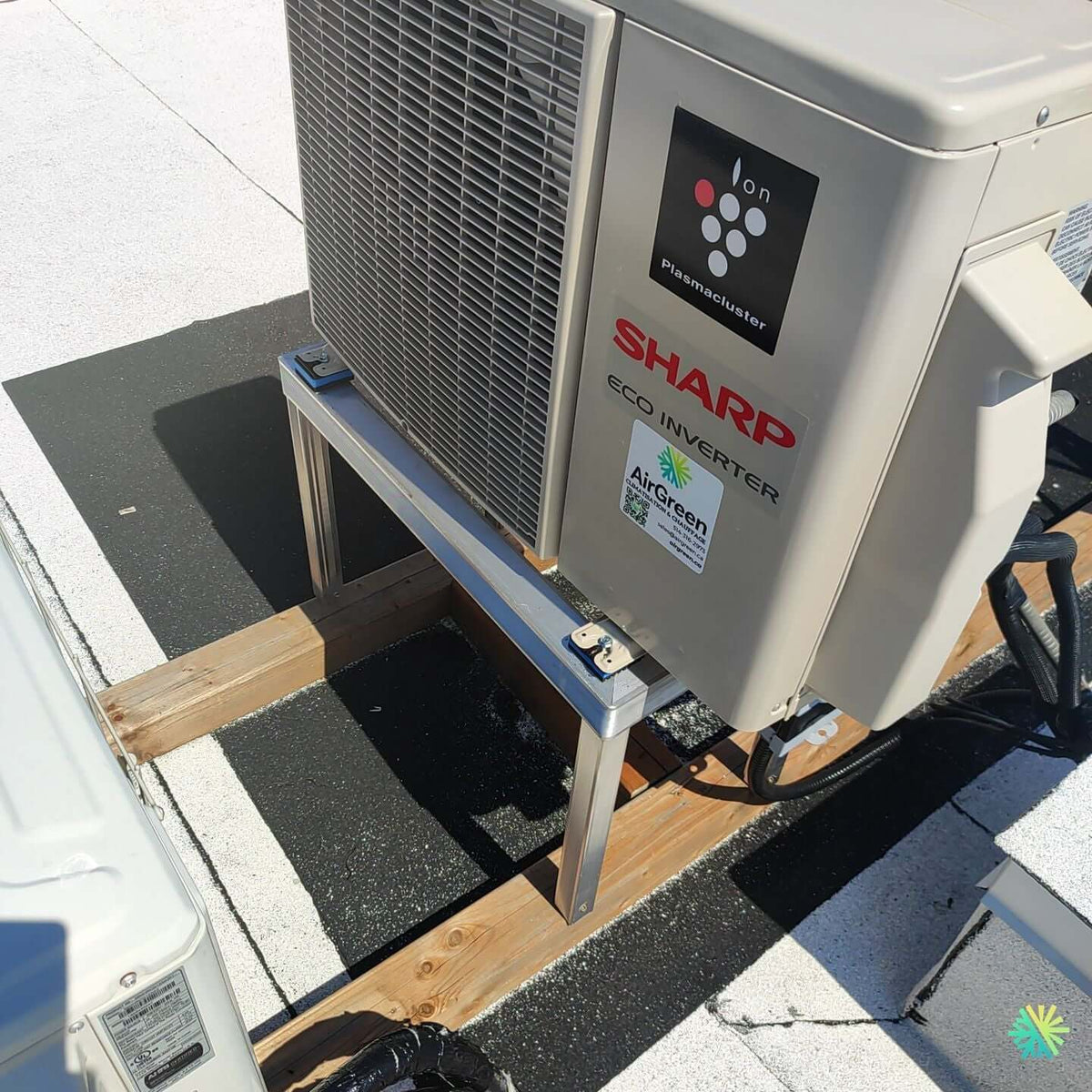

Nous posons l’unité extérieure sur un chevalet en aluminium reposant sur patins en bois traité à large surface d’appui. Ce montage :
-
répartit les charges pour ne pas poinçonner la membrane;
-
crée la garde au sol requise pour l’évacuation d’eau de dégivrage;
-
intègre des tampons antivibratiles qui coupent la transmission solidienne.
Un chemin de service est ménagé pour l’entretien, avec dégagements conformes autour de la machine afin d’assurer une circulation d’air optimale.
Parcours des liaisons frigorifiques et du drain
Le parcourt est court et direct entre la tête intérieure et le toit, via une gaine technique verticale. Nous retenons :
-
liaisons en cuivre isolées haute densité, cintrées au rayon minimal;
-
capotage UV-stable et étanche jusqu’au chapeau de sortie;
-
drain gravitaire avec pente continue, isolé pour limiter la condensation estivale;
-
calfeutrement rigoureux (mousse cellules fermées + coupe-vapeur) aux traversées.
Électricité et sécurité
Nous installons un déconnecteur à portée visuelle de l’unité, conducteur correctement dimensionné et mise à la terre vérifiée. Le disjoncteur dédié au panneau électrique du logement répond aux intensités nominales du BTU sélectionné.
Pourquoi la Sharp ZU1 sur le Plateau-Mont-Royal
-
R-32 : charge réduite, efficacité élevée et impact climatique moindre que le R-410A.
-
Modulation fine de l’inverter : stabilité de température sans à-coups, idéal pour les aires ouvertes.
-
Acoustique maîtrisée : profils d’hélice et enveloppe limitant le spectre tonal; précieux dans un quartier dense.
-
Diffusion intérieure homogène : ailette motorisée et balayage pour atteindre les recoins malgré les cloisons partielles typiques des triplex.
Mise en place de la tête intérieure : soufflage précis, entretien facile
La tête est positionnée haut sur mur clair, parfaitement de niveau, avec dégagements pour accéder facilement au filtre. L’orientation du volet privilégie un balayage transversal vers la salle à manger et le séjour. Ce choix :
-
évite le courant d’air direct sur le canapé;
-
favorise la stratification contrôlée en chauffage;
-
simplifie l’entretien CVAC périodique (aspiration des filtres toutes les 4–6 semaines).
Procédure de mise en service AirGreen
-
Épreuve à l’azote et recherche de fuite au détecteur électronique.
-
Tirage au vide profond (≤ 500 microns) et tenue au vide prolongée.
-
Ouverture des vannes, contrôle surchauffe/sous-refroidissement.
-
Mesure des intensités, delta-T en clim et en chauffage.
-
Profil acoustique vérifié vitesse basse pour valider la quiétude des voisins.
-
Formation de l’occupant : réglages saisonniers, nettoyage des filtres, usage du mode déshumidification.
Détails techniques notables de cette réalisation
-
Chevalet aluminium sur bois traité : robuste, léger, inoxydable, adapté aux contraintes d’entretien de toit.
-
Hauteur libre sous l’unité : évacuation libre du dégivrage et prévention du glaçage hivernal.
-
Isolants UV-stables et coliers inox : longévité accrue malgré l’ensoleillement du Plateau.
-
Chemins électriques gainés et scellés : protection contre l’eau, le rayonnement et la dilatation thermique.
-
Capings blancs alignés** à l’intérieur : esthétique soignée, sans câble apparent.
Résultats mesurés
En climatisation, le delta-T initial confirme une descente rapide de la température de l’aire ouverte. En mode chauffage, la modulation maintient 20–21 °C de façon stable, sans oscillations. L’indice sonore relevé au niveau de la chambre attenante reste très bas grâce à la vitesse Silence.
Bonnes pratiques d’utilisation
-
Préférer le maintien de consigne constante; éviter les variations brutales.
-
Conserver Auto-Fan et balayage activé pour une répartition homogène.
-
En hiver, volet légèrement orienté vers le bas pour mieux récupérer la stratification.
-
Nettoyer les filtres régulièrement; prendre rendez-vous pour un entretien CVAC annuel.
Gestion hivernale et exposition au vent
Sur un toit plat du Plateau-Mont-Royal, le vent peut être soutenu. Nous assurons :
-
Ancrages du chevalet et contreventement adaptés;
-
Dégagements vis-à-vis des garde-corps pour éviter les recirculations;
-
Parcours de dégivrage drainé, sans stalactites au bord de toit.
Ces points garantissent la fiabilité par -20 °C et en période de dégivrage intensif.
Subventions et admissibilité
Les thermopompes murales performantes au R-32 comme la Sharp ZU1 sont généralement admissibles aux programmes d’aide québécois sous conditions de rendement et de mise en œuvre. Nous accompagnons nos clients pour :
-
vérifier l’éligibilité du BTU retenu;
-
fournir photos et numéros de série;
-
compléter les formulaires et documents requis.
Pièges à éviter (retour d’expérience Plateau)
-
Appui ponctuel directement sur membrane : risque de fissuration à long terme; d’où le chevalet avec patins.
-
Drain mal isolé sous plafond de cuisine : gouttelettes et marques; nous isolons et siphonnons.
-
Longues liaisons en zigzag : pertes de charge; nous restons compacts pour préserver le rendement saisonnier.
-
Vibrations solidiennes transmises aux solives : nos tampons et entretoises les neutralisent.
Pourquoi nous confier votre projet dans le Grand Montréal
Chez AirGreen, nous maîtrisons les marques récentes (Sharp, Fujitsu, Gree, Midea28, etc.) et les réfrigérants nouvelle génération. Nos équipes certifiées livrent des installations CVAC adaptées aux réalités de Montréal, Laval, Longueuil, Rive Nord et Rive Sud, avec :
-
études de charge réalistes;
-
exécution soignée et mesures instrumentées;
-
service après-vente et contrats d’entretien qui maintiennent les performances au fil des hivers.
Fiche express de l’installation
-
Machine : thermopompe murale Sharp ZU1 (R-32), capacité adaptée à l’aire ouverte.
-
Lieu : Plateau-Mont-Royal, Montréal.
-
Montage : chevalet aluminium sur patins bois; antivibratiles; dégagements réglementaires.
-
Parcours : liaisons courtes, capotage étanche, drain gravitaire isolé.
-
Objectifs : confort stable, silence, longévité de la membrane, économies d’énergie.
