Une installation MIDEA35 dans un espace étroit entre deux portes : chaque pouce du mur devait être utilisé intelligemment
À Saint-Cyprien-de-Napierville, nous avons réalisé une installation de thermopompe murale MIDEA MIDEA35 dans une configuration intérieure particulièrement intéressante : l’unité devait prendre place tout en haut d’un mur, directement sous le plafond et entre deux ouvertures de portes.

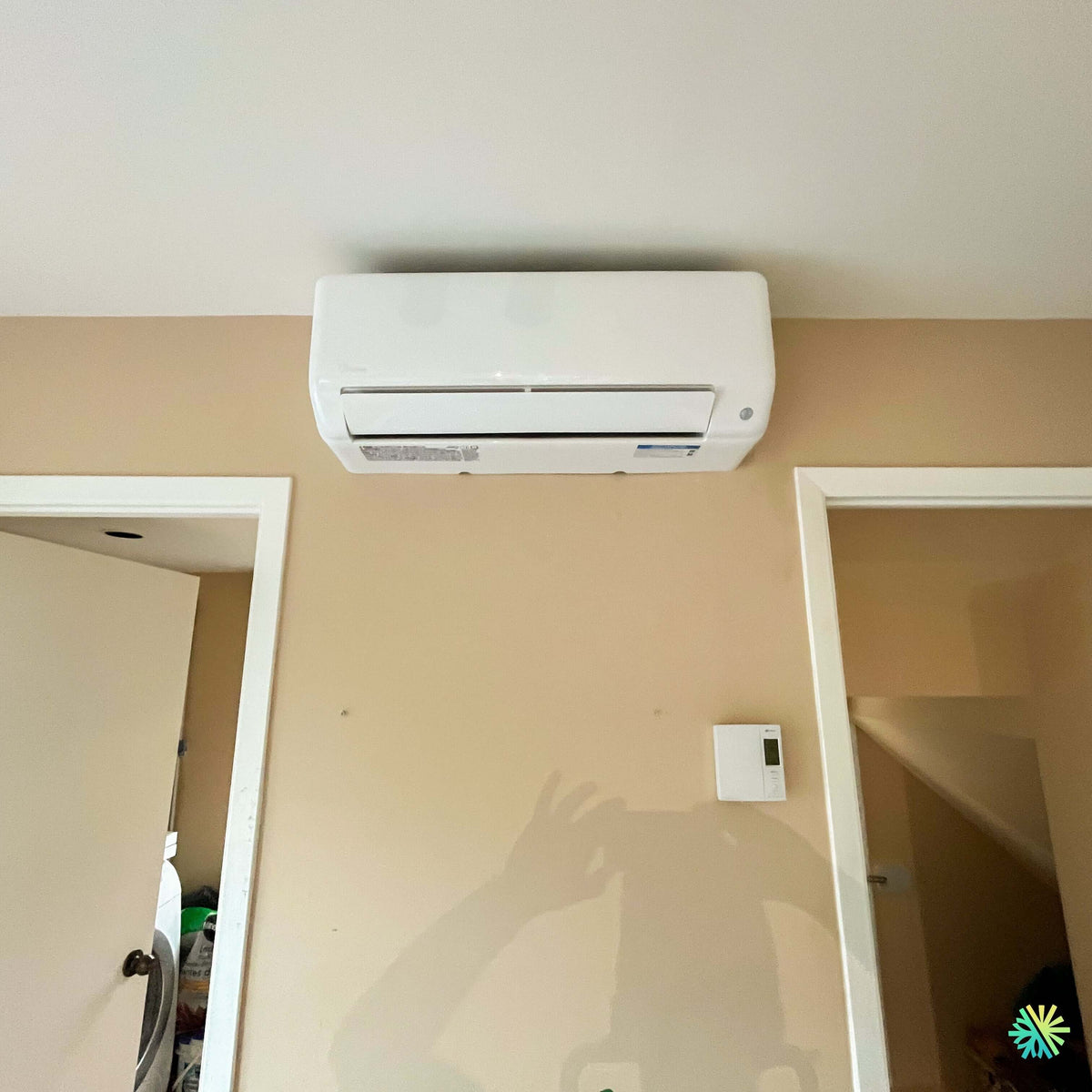

La photo prise sur le chantier permet de comprendre immédiatement pourquoi ce projet demandait davantage de précision qu’une installation sur un grand mur dégagé. La tête murale occupe la portion supérieure d’une bande de mur relativement étroite. À gauche et à droite, les cadres de portes limitent fortement l’espace disponible. Au-dessus, le plafond impose lui aussi une contrainte de hauteur. Plus bas, un dispositif de commande mural est déjà installé et doit demeurer accessible.
C’est exactement le type de situation où quelques pouces peuvent faire une différence importante.
Une thermopompe murale ne doit jamais être positionnée uniquement parce qu’un emplacement « semble rentrer ». Nous devons tenir compte du dégagement nécessaire autour de l’unité, de son aspiration d’air, de la direction du soufflage, de la structure derrière le mur, du parcours des conduites frigorifiques et du drain de condensation, mais également de l’accès requis pour l’entretien futur.
Dans cette résidence de Saint-Cyprien-de-Napierville, le défi n’était donc pas de trouver un grand mur libre. Il fallait exploiter correctement un emplacement précis sans compromettre la qualité de l’installation CVAC.
Une unité installée près du plafond, mais pas au hasard
Sur une thermopompe murale, l’air de la pièce est généralement repris par la partie supérieure de l’unité puis conditionné avant d’être redistribué par les volets inférieurs. La position près du plafond est donc courante, mais elle doit respecter les dégagements prescrits par le fabricant.
Dans ce projet, l’installation visuellement très haute permet surtout d’utiliser une surface qui aurait autrement été difficile à exploiter.
Les deux portes de chaque côté rendent la partie inférieure du mur pratiquement inutilisable pour un équipement de cette largeur. Installer la MIDEA35 au-dessus de la circulation permet de conserver les passages libres tout en plaçant l’unité dans une position favorable pour diffuser l’air dans l’espace.
C’est un point que nous rencontrons souvent lors de nos installations à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud : l’architecture réelle d’une maison ne ressemble pas aux schémas simplifiés des brochures. Il faut composer avec les portes, les fenêtres, les armoires, les escaliers, les moulures, les poutres, l’électricité existante et les espaces de circulation.
Pourquoi la largeur de l’unité intérieure doit être vérifiée avant même le début des travaux
La gamme MIDEA35 comprend plusieurs capacités, et les dimensions de la tête intérieure changent selon la puissance choisie.
Les modèles MIDEA35 de 9 000 et 12 000 BTU/h mesurent environ 37,99 po de largeur, tandis que le modèle 18 000 BTU/h atteint environ 44,88 po. Les profondeurs et hauteurs varient également.
Dans un emplacement comme celui visible sur la photo, cette différence est loin d’être théorique.
Quelques pouces supplémentaires peuvent entraîner :
- une proximité excessive avec un cadre de porte;
- un accès insuffisant pour l’entretien;
- une difficulté à retirer le panneau ou les filtres;
- un déplacement complet du point de perçage;
- une modification du parcours des conduites;
- ou tout simplement l’impossibilité d’installer la capacité envisagée à cet endroit.
Chez AirGreen, nous vérifions donc non seulement les BTU, mais aussi les dimensions physiques de chaque combinaison avant de confirmer la configuration finale.
Une installation discrète qui conserve la circulation entre les pièces
L’un des aspects intéressants de ce chantier est que l’appareil occupe un espace qui ne réduit pas la surface habitable.
La thermopompe ne vient pas concurrencer un meuble, un téléviseur, une bibliothèque ou un espace de rangement. Elle se trouve au-dessus d’une zone de circulation déjà définie par les deux portes.
Pour le propriétaire, cela signifie une utilisation plus efficace de l’espace intérieur.
Pour nous, cela demande toutefois une réflexion supplémentaire sur la direction du flux d’air. Lorsqu’une tête murale se trouve entre plusieurs ouvertures, nous devons considérer la façon dont l’air conditionné ou chauffé peut se déplacer vers les zones voisines.
Une unité murale ne transforme pas automatiquement plusieurs pièces fermées en une seule zone parfaitement uniforme. Les portes ouvertes, la disposition des corridors, la différence de température entre les pièces et la circulation naturelle de l’air influencent le résultat.
C’est pourquoi le dimensionnement et l’emplacement doivent toujours être analysés ensemble.
MIDEA35 : une thermopompe conçue pour le chauffage par grand froid
Le choix de la MIDEA MIDEA35 est particulièrement pertinent dans le contexte climatique de Saint-Cyprien-de-Napierville.
Cette série est identifiée dans la documentation du fabricant comme une thermopompe extrême fonctionnant au réfrigérant R-454B. Midea indique une plage de fonctionnement en chauffage descendant jusqu’à -30 °C et une classification Cold Climate V6.1 pour les combinaisons de cette série.
Cette caractéristique est importante pour une propriété en Montérégie, où les températures hivernales peuvent descendre largement sous le point de congélation.
Il faut cependant distinguer deux notions : une thermopompe capable de fonctionner à -30 °C et une thermopompe capable de fournir exactement sa capacité nominale à cette température ne sont pas nécessairement la même chose.
Chez AirGreen, nous regardons donc les données de performance à basse température plutôt que de nous arrêter uniquement à la température minimale annoncée.
Les trois capacités principales de la MIDEA35
La documentation Midea répertorie trois capacités nominales de climatisation pour cette série :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h.
Les références AHRI associées sont respectivement 215471386, 215471387 et 215471388.
Sur la photo de cette installation, les informations de la plaque ne sont pas suffisamment lisibles pour que nous attribuions avec certitude l’une de ces trois capacités à l’appareil photographié. Nous préférons donc ne pas inventer une donnée technique qui ne peut pas être confirmée visuellement.
Cette précision est importante lorsqu’un propriétaire compare plusieurs soumissions : MIDEA35 est une série, et non une capacité unique.
Jusqu’à 33,3 SEER2, mais le rendement dépend de la capacité
Le rendement maximal annoncé pour la série MIDEA35 atteint 33,3 SEER2, mais cette valeur appartient au modèle de 9 000 BTU/h.
Les valeurs publiées sont :
- 9 000 BTU/h : 33,3 SEER2;
- 12 000 BTU/h : 29,4 SEER2;
- 18 000 BTU/h : 25,6 SEER2.
En chauffage, les valeurs HSPF2 région IV atteignent respectivement 22,0, 14,5 et 16,2.
Cela démontre pourquoi il est important de lire les tableaux techniques plutôt que de retenir uniquement la mention « jusqu’à 33,3 SEER2 ».
Le meilleur appareil n’est pas nécessairement celui ayant la valeur SEER2 la plus élevée sur papier. Il faut sélectionner la capacité qui correspond correctement à la charge thermique du bâtiment.
Ce chantier à Saint-Cyprien-de-Napierville montre pourquoi le positionnement et le dimensionnement doivent être pensés ensemble
La performance à -15 °C donne une meilleure idée du comportement hivernal
Pour un propriétaire québécois qui envisage une thermopompe pour chauffage, les performances à basse température sont particulièrement utiles.
Midea indique à -15 °C une capacité nominale de chauffage de :
- 13 500 BTU/h pour le modèle 9 000;
- 13 500 BTU/h pour le modèle 12 000;
- 22 600 BTU/h pour le modèle 18 000.
Le COP annoncé à cette température est de 3,60 pour les modèles 9 000 et 12 000 BTU/h et de 4,40 pour le 18 000 BTU/h.
Ces données sont beaucoup plus instructives qu’une simple mention « chauffe jusqu’à -30 °C ».
Lors de notre analyse d’un projet, nous cherchons à comprendre la charge réelle de la maison et le rôle attendu de la thermopompe : chauffage principal d’une grande zone, amélioration du confort, remplacement d’un ancien appareil ou complément à un autre système.
Le surdimensionnement n’est pas une solution à tous les problèmes
Dans un emplacement aussi serré que celui de cette installation, on pourrait être tenté de choisir le plus gros modèle qui peut physiquement entrer sur le mur. Cette logique est incorrecte.
Une thermopompe trop grande peut atteindre trop rapidement la température demandée, réduire ses cycles de fonctionnement utiles et parfois donner une sensation de confort moins uniforme.
À l'inverse, un appareil trop petit peut fonctionner continuellement sans parvenir à répondre à la charge lors des périodes les plus froides.
Nous évaluons donc plusieurs éléments :
- la superficie réellement desservie;
- le niveau d’isolation;
- le nombre et le type de fenêtres;
- l’orientation de la résidence;
- les étages et zones ouvertes;
- la circulation entre les pièces;
- les principales pertes thermiques;
- la capacité de chauffage de l’appareil à basse température;
- l’emplacement disponible pour l’unité intérieure.
Cette dernière variable est particulièrement visible sur ce chantier de Saint-Cyprien-de-Napierville.
Un fonctionnement modulant pour réduire les variations de température
La MIDEA35 utilise une technologie à vitesse variable. Au lieu de fonctionner uniquement selon un cycle marche-arrêt à pleine capacité, le compresseur peut adapter son régime aux besoins du bâtiment.
Midea présente cette technologie comme un moyen de maintenir une température intérieure plus stable tout en réduisant les variations fréquentes associées aux systèmes traditionnels à vitesse unique.
Cette modulation devient particulièrement intéressante pendant les journées où la demande de chauffage ou de climatisation est faible à moyenne.
L'appareil peut alors maintenir le confort sans devoir constamment passer de l’arrêt complet à une production maximale.
Un niveau sonore intérieur adapté aux espaces de vie
Comme l’unité est installée directement au-dessus d’une zone de circulation intérieure, le niveau sonore compte également.
Selon la capacité de MIDEA35, la documentation indique des niveaux pouvant descendre jusqu’à 19 dB(A) sur certaines unités de 9 000 et 12 000 BTU/h, tandis que le 18 000 BTU/h peut atteindre 16 dB(A) au niveau silencieux indiqué.
Midea propose également un réglage progressif de la ventilation et annonce jusqu’à 100 niveaux de débit d’air, permettant d’affiner la circulation d’air selon le niveau de confort recherché.
Pour une thermopompe placée près de chambres ou de pièces de vie, ces caractéristiques méritent d’être prises en compte.
Le dispositif de commande mural visible sur la photo
Sur le mur, sous la thermopompe et à droite de l’installation, nous apercevons également un dispositif de commande mural.
Ce genre de configuration contribue à garder les commandes facilement accessibles sans avoir à atteindre la tête murale elle-même.
La gamme MIDEA35 offre plusieurs possibilités de contrôle. La documentation prévoit notamment une commande filaire optionnelle, ainsi que des fonctions Wi-Fi et différentes options de réglage du confort.
Nous évitons toutefois d’identifier précisément le dispositif visible sur la photo sans disposer de son numéro de modèle. Visuellement, nous pouvons confirmer sa présence, mais pas toutes ses fonctions.
Les fonctions utiles au quotidien
La MIDEA35 ne se limite pas au chauffage et à la climatisation de base.
Selon la documentation du fabricant, la série comporte notamment :
- mode ÉCO;
- fonction Turbo;
- réglage progressif de la vitesse du ventilateur;
- mode nuit;
- minuterie;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage de maintien à 8 °C;
- oscillation horizontale et verticale;
- contrôle Wi-Fi;
- système de dispersion A2L;
- capteur intelligent;
- contrôle de l’humidité.
Le mode de maintien à 8 °C peut notamment être utile lorsqu’une propriété doit rester chauffée pendant une période d’absence. Selon Midea, cette fonction permet de maintenir une température minimale afin d’aider à protéger la maison contre le gel lors d’une inoccupation prolongée.
Le R-454B impose de travailler selon les exigences du nouvel équipement
La série MIDEA35 utilise du R-454B, un réfrigérant A2L.
Le passage aux nouveaux réfrigérants est une autre raison pour laquelle nous déconseillons de considérer un remplacement de thermopompe comme une simple opération consistant à enlever une ancienne tête et à accrocher la nouvelle au même endroit.
Le diamètre des conduites doit lui aussi correspondre à la capacité sélectionnée.
Pour la MIDEA35 :
- les modèles 9 000 et 12 000 BTU/h utilisent des conduites de 1/4 po et 3/8 po;
- le 18 000 BTU/h utilise du 3/8 po et 5/8 po.
Midea indique également une longueur maximale de conduites de 82 pi pour les modèles 9 000 et 12 000 BTU/h, contre 164 pi pour le modèle 18 000 BTU/h.
Chaque installation doit donc être vérifiée selon la combinaison exacte choisie.
L’électricité varie elle aussi selon la capacité
Les unités intérieures MIDEA35 sont données pour une alimentation de 208/230 V, monophasée, 60 Hz.
Pour les unités extérieures, Midea indique un ampérage minimal admissible de 16 A pour les modèles 9 000 et 12 000 BTU/h et de 24,9 A pour le 18 000 BTU/h. La protection maximale indiquée est respectivement de 20 A, 20 A et 25 A.
Ce détail rappelle une règle essentielle : une soumission précise devrait identifier la capacité et les numéros de modèle plutôt que d’indiquer uniquement « thermopompe Midea ».
Des éléments pensés pour faciliter l’entretien CVAC
Le positionnement très élevé de cette MIDEA35 rend l’accessibilité future particulièrement importante.
Midea prévoit notamment sur les séries MIDEA35, 28 et 25 une roue de ventilation amovible, conçue pour faciliter l’accès lors d’un nettoyage en profondeur. La documentation mentionne également le nettoyage automatique.
Même avec ces caractéristiques, un entretien CVAC professionnel demeure pertinent.
Au fil du temps, la poussière peut s’accumuler sur les filtres, l’évaporateur, le ventilateur et les surfaces internes. Une thermopompe très performante sur papier ne peut conserver son efficacité optimale si le débit d’air est progressivement limité par l’encrassement.
Ce que nous vérifions lorsqu’une unité doit être installée au-dessus de portes
Une configuration comme celle de Saint-Cyprien-de-Napierville nous amène à porter une attention particulière à plusieurs points.
Le dégagement au-dessus de la tête
L’unité doit pouvoir aspirer correctement l’air et permettre l’accès au panneau supérieur.
L’espace latéral
Avec deux cadres de portes à proximité, nous devons confirmer que la largeur de l’appareil laisse les dégagements requis et permet son entretien.
Le support mural
La plaque de montage doit être fixée solidement et parfaitement de niveau.
Le drainage
Le condensat produit en climatisation doit pouvoir être évacué correctement. Une pente inadéquate du drain peut provoquer des problèmes d’écoulement ou des fuites d’eau.
Le trajet des conduites
La sortie des conduites frigorifiques et du câblage doit être planifiée avant la fixation finale de la tête.
La direction du soufflage
Nous orientons l’installation afin que le débit d’air profite réellement à la zone à conditionner plutôt que de frapper inutilement une paroi ou de rester confiné dans un petit espace.
Une erreur fréquente : choisir d’abord l’emplacement et ensuite chercher une machine qui y entre
Notre méthode est plutôt de considérer simultanément l’emplacement, le dimensionnement et la machine.
Si la résidence exige réellement une capacité donnée, réduire artificiellement la puissance uniquement parce que la tête plus petite s’intègre mieux au mur n’est pas une bonne stratégie.
Inversement, acheter une thermopompe surdimensionnée simplement parce qu’elle offre une fiche technique impressionnante n’est pas davantage conseillé.
C’est l’équilibre entre les besoins du bâtiment et les contraintes de l’installation qui produit le meilleur résultat.
MIDEA35 et aides financières : toujours vérifier la combinaison exacte
La brochure québécoise identifie la MIDEA35 comme une série Cold Climate V6.1 et fournit des numéros AHRI précis pour ses différentes combinaisons.
Lorsqu’un propriétaire souhaite profiter d’une aide financière telle que LogisVert, nous recommandons de valider l’admissibilité de la combinaison exacte au moment du projet plutôt que de se fier uniquement au nom commercial de la série.
Les programmes, critères et montants peuvent évoluer. La référence AHRI exacte constitue donc une information beaucoup plus fiable que la simple mention « MIDEA35 ».
Une garantie résidentielle intéressante à considérer dans le coût à long terme
La documentation Midea destinée au Québec présente pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les conditions applicables.
Lorsque nous comparons plusieurs thermopompes, nous recommandons toujours de regarder au-delà du prix d’achat initial.
La performance hivernale, la disponibilité des pièces, les conditions de garantie, la facilité d’entretien et surtout la qualité de l’installation ont tous une influence sur le coût réel du système sur plusieurs années.
Ce projet résume bien notre façon de travailler chez AirGreen
L’installation de cette thermopompe murale MIDEA35 à Saint-Cyprien-de-Napierville peut sembler simple une fois terminée : une unité blanche, bien alignée sous le plafond, installée proprement entre deux portes.
Mais cette simplicité visuelle est justement le résultat recherché.
Derrière le résultat final se trouvent les mesures, le choix du positionnement, la vérification des dégagements, la planification du parcours des conduites, le drainage, l’électricité, la capacité de chauffage et l’accessibilité pour l’entretien.
Nous appliquons la même approche pour nos projets de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Une bonne installation CVAC ne consiste pas à faire entrer une machine dans l’espace disponible. Elle consiste à faire en sorte que la machine sélectionnée puisse fonctionner correctement dans cet espace pendant de nombreuses années.
Dans cette résidence de Saint-Cyprien-de-Napierville, la MIDEA35 occupe précisément l’espace dont nous disposions : en hauteur, entre les ouvertures, sans empiéter sur la circulation et avec un positionnement qui permet à cette thermopompe conçue pour le climat québécois de remplir efficacement son rôle en chauffage comme en climatisation.
