Installation d’une Sharp ZU1 thermopompe murale à Rosemont–La Petite-Patrie
Installation d’une Sharp ZU1 à Rosemont–La Petite-Patrie : tête haute au-dessus de la fenêtre, liaisons courtes, drain gravitaire et équerres antivibratiles. AirGreen livre un confort silencieux et une finition nette pour tout le Grand Montréal.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Confort précis dans un plex montréalais, esthétique soignée au-dessus d’une baie vitrée et trajets frigorifiques ultra-compacts : nous réalisons ici l’installation d’une thermopompe murale Sharp ZU1 dans un logement rénové de Rosemont–La Petite-Patrie, quartier de briques rouges et de ruelles verdoyantes où l’installation CVAC exige autant de technique que de discrétion.
Un projet pensé pour la vie réelle d’un plex
Le propriétaire souhaitait :
-
un refroidissement rapide pour les après-midi ensoleillés orientés sud-ouest;
-
un chauffage stable en mi-saison sans recourir aux plinthes;
-
un niveau sonore bas compatible avec le télétravail;
-
une intégration visuelle qui respecte la menuiserie et le store jour/nuit déjà en place.
La Sharp ZU1 (réfrigérant R-32, déclinaisons 12k à 24k BTU) s’adapte idéalement au volume d’un 5½ à aire semi-ouverte typique de Rosemont, avec une enveloppe performante et des murs porteurs en brique.
Choix d’implantation intérieure : hauteur, dégagements et soufflage

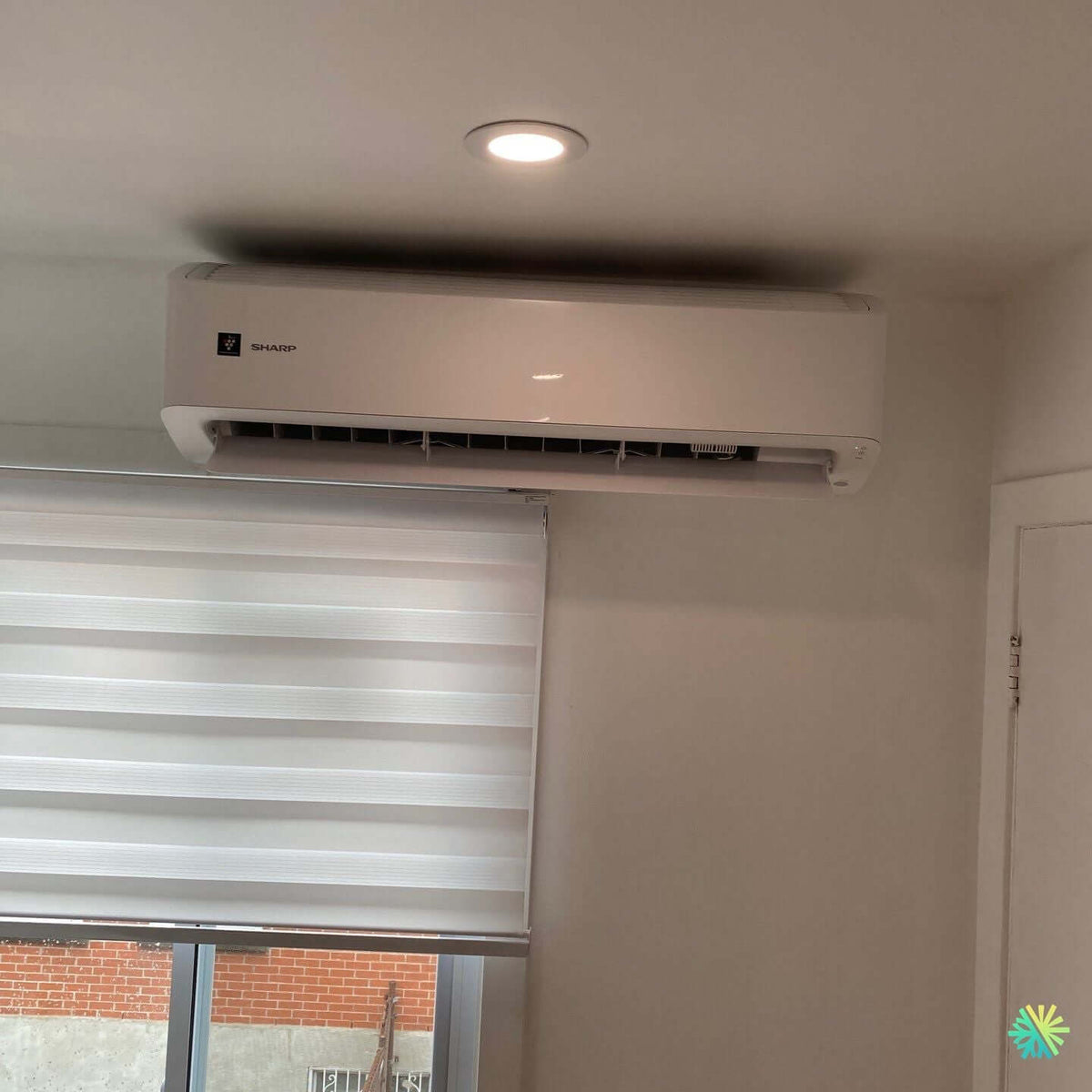

Nous positionnons la tête haut sous plafond, centrée par rapport au linteau de la fenêtre, ce qui assure :
-
une aspiration libre au-dessus du capot;
-
un soufflage qui longe le plafond avant de redescendre au cœur de la pièce;
-
l’accès facile aux filtres pour l’entretien CVAC.
Le volet motorisé oriente le flux légèrement au-delà de l’embrasure pour éviter les courants d’air sur l’espace lecture. Les ailettes verticales répartissent l’air vers la salle à manger attenante afin d’atténuer les gradients de température entre les zones.
Coordination avec la menuiserie et l’éclairage
-
Dégagement maintenu avec le luminaire encastré afin de ne pas perturber l’aspiration.
-
Jeu latéral conservé côté chambranle pour un démontage aisé du carter en maintenance.
-
Capotage blanc aligné au chant de la tête : câblage et drain invisibles, finition épurée.
Parcours frigorifique et gestion des condensats
La géométrie du plex offre un mur extérieur en brique à proximité immédiate. Nous retenons un tracé court pour les liaisons cuivre isolées, avec :
-
percement propre (≈ 65 mm) en légère pente vers l’extérieur;
-
évasements calibrés et serrage au couple pour une étanchéité durable;
-
isolation haute densité anti-UV et capings étanches côté intérieur.
Le drain gravitaire est priorisé : pente régulière, siphon de service accessible et colliers anti-flèche. Cette approche supprime le risque sonore d’une pompe et facilite l’hivernage.
Unité extérieure : silence, longévité et voisinage
À l’arrière, l’unité extérieure est posée sur équerres antivibratiles ancrées dans la brique structurale. Ce choix :
-
libère la circulation dans l’allée;
-
éloigne l’appareil des accumulations de neige;
-
limite la transmission solidienne aux pièces intérieures.
Nous respectons scrupuleusement les dégagements de reprise et soufflage pour préserver le rendement et minimiser les recirculations, fréquentes dans les cours étroites de Rosemont.
Pourquoi la série Sharp ZU1 dans le Grand Montréal
-
Réfrigérant R-32 : charge réduite et performance saisonnière élevée par rapport au R-410A.
-
Inverter précis : maintien de consigne stable, idéal pour les pièces traversantes de plex.
-
Acoustique : vitesses basses très discrètes; l’appareil reste compatible avec les nuits fenêtres entrouvertes vers la ruelle.
-
Diffusion : volet et balayage multiplient les scénarios (refroidissement dirigé vers la cuisine, chauffage vers l’aire télé).
Méthode AirGreen : de la préparation à la mise en service
-
Protection des lieux : bâches, rubans, aspiration fine.
-
Repérage des réseaux (électricité, structure, rebords métalliques du linteau).
-
Percement et calfeutrement étanche (mousse cellules fermées + coupe-vapeur).
-
Épreuve à l’azote et recherche de fuite au détecteur.
-
Tirage au vide profond (≤ 500 microns) et tenue contrôlée.
-
Ouverture des vannes puis mesures : intensité, delta-T, surchauffe/sous-refroidissement.
-
Formation du client : modes saisonniers, entretien, règles d’économie.
Performance observée et confort obtenu
-
En climatisation, le delta-T initial est franc, la température baisse de façon homogène sans “zones mortes”.
-
En chauffage, la modulation réduit les cycles et assure une chaleur douce autour de 20–21 °C.
-
Le niveau sonore perçu près du coin bureau reste très bas en vitesse Silence; la conversation n’est pas couverte.
Subventions et admissibilité
Les thermopompes murales récentes au R-32 comme la Sharp ZU1 sont généralement admissibles aux programmes d’aide provinciaux (selon la capacité BTU et les coefficients de performance requis). Nous accompagnons nos clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour :
-
valider l’éligibilité du modèle choisi;
-
constituer le dossier (photos, numéros de série, preuve d’installation);
-
sécuriser les délais de traitement.
Conseils d’usage pour maximiser les économies
-
Maintenir la consigne plutôt que jouer au yoyo; l’inverter consomme moins en modulation continue.
-
Garder Auto-Fan et balayage en été; en hiver, orienter légèrement le volet vers le bas pour casser la stratification.
-
Ventiler en mode déshumidification lors des canicules humides pour soulager la sensation d’inconfort.
-
Laver les filtres toutes les 4–6 semaines en période d’usage intensif; planifier un entretien CVAC annuel.
Points techniques marquants de cette installation
-
Hauteur de pose optimisée sous plafond avec dégagement constant pour l’aspiration.
-
Capings harmonisés à la teinte du mur; aucune gaine apparente côté pièce.
-
Drain gravitaire isolé, avec piège démontable pour l’inspection.
-
Liaisons courtes : pertes de charge réduites, rendement saisonnier maximisé.
-
Équerres extérieures avec tampons néoprène et ancrage adapté à la brique pleine.
Pièges à éviter dans un plex de Rosemont
-
Percer dans le linteau acier : nous décalons le trou en zone d’allège, plus sûre.
-
Oublier la pente du drain : cause d’odeurs et débordements.
-
Allonger inutilement les liaisons en zigzag : baisse de capacité, surcharge compresseur.
-
Sous-dimensionner le disjoncteur : nous posons une protection dédiée conforme au BTU choisi.
Pourquoi AirGreen dans le Grand Montréal
Nous combinons dimensionnement rigoureux, choix de marques récentes (Sharp, Fujitsu, Gree, Midea28, etc.) et exécution soignée adaptée aux réalités locales : bâtiments en brique, hivers rigoureux, espaces techniques exigus. Notre service après-vente et nos contrats d’entretien prolongent les performances et la tranquillité d’esprit.
Fiche express de l’installation
-
Machine : thermopompe murale Sharp ZU1 (R-32), capacité ajustée au volume du logement.
-
Lieu : Rosemont–La Petite-Patrie, Montréal.
-
Parcours : liaisons très courtes, capotage intérieur discret, drain gravitaire avec siphon.
-
Unité extérieure : équerres antivibratiles en cour arrière, dégagements normés.
-
Objectifs : confort homogène, silence, économies d’énergie, finition impeccable.
L’appareil de ce chantier, en chiffres
La gamme telle que publiée sur airgreen.ca : choisissez une taille pour voir sa capacité par grand froid.
| Taille | Chauffage à −8 °C | Chauffage à −15 °C | Point le plus froid certifié | COP à −15 °C | SEER | HSPF | Aide LogisVert indicative |
|---|---|---|---|---|---|---|---|
| Sharp ZU1 12 000 | 14 500 | 12 000 | −27 °C : 7 200 | 2,11 | 22,0 | 11,0 | 1 740 $ |
| Sharp ZU1 15 000 | 18 100 | 15 300 | −27 °C : 10 100 | 2,1 | 24,0 | 11,0 | 2 172 $ |
| Sharp ZU1 18 000 | 22 000 | 18 000 | −27 °C : 11 500 | 2,2 | 24,0 | 11,0 | 2 640 $ |
| Sharp ZU1 24 000 | 22 400 | 19 000 | −27 °C : 12 300 | 2,2 | 22,0 | 11,0 | 2 688 $ |
Selon NEEP, elle livre 14 500 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (14 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 7 200 BTU/h, soit 60 % de sa taille nominale de 12 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 17 100 BTU/h, 42 % de plus que sa taille nominale de 12 000 BTU.
Selon NEEP, elle livre 18 100 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (18 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 10 100 BTU/h, soit 67 % de sa taille nominale de 15 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 21 800 BTU/h, 45 % de plus que sa taille nominale de 15 000 BTU.
Selon NEEP, elle livre 22 000 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (21 600 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, son COP à −27 °C est de 1,88 : le plus élevé des ZU1, qui vont de 1,79 à 1,82 à cette température.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 11 500 BTU/h, soit 64 % de sa taille nominale de 18 000 BTU.
Par −27 °C, sa capacité minimale certifiée est de 3 200 BTU/h (5 500 à 8 °C). Elle ralentit au lieu de s’arrêter et de repartir.
Selon NEEP, sa capacité de chauffage certifiée à −15 °C (5 °F) est de 19 000 BTU/h, soit 79 % de sa taille nominale de 24 000 BTU. Son COP y est de 2,20.
Données lues en direct sur la fiche airgreen.ca de chaque taille (performances certifiées NEEP / AHRI). Quand le titre nomme la taille installée, elle est mise en évidence ; sinon, toute la gamme est présentée. L’aide indiquée est celle d’aujourd’hui, selon la règle de Hydro-Québec (120 $ par 1 000 BTU/h à −8 °C) ; les montants cités dans l’article datent de sa publication. Seul Hydro-Québec confirme l’aide accordée.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Plinthes et fournaise électrique transforment 1 kWh d’électricité en 1 kWh de chaleur. Une thermopompe en livre plus : c’est son COP. Au tarif D d’Hydro-Québec (11,142 ¢/kWh au-delà de 40 kWh par jour, depuis le 1er avril 2026) :
Hydro-Québec : une thermopompe peut être jusqu’à trois fois plus efficace que les plinthes électriques pour le chauffage durant la saison froide.
Estimation par kWh de chaleur, à la température choisie, avec le COP certifié de la fiche produit. Taxes, redevance d’abonnement et appoint non compris.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
