Installation d’une Sharp ZU1 thermopompe murale à Saint-Laurent
Pose en hauteur d’une thermopompe murale Sharp ZU1 (R-32) à Saint-Laurent : équerres structurales, liaisons capotées, alimentation en conduit métallique, entretien facilité. AirGreen, experts CVAC pour tout le Grand Montréal.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.

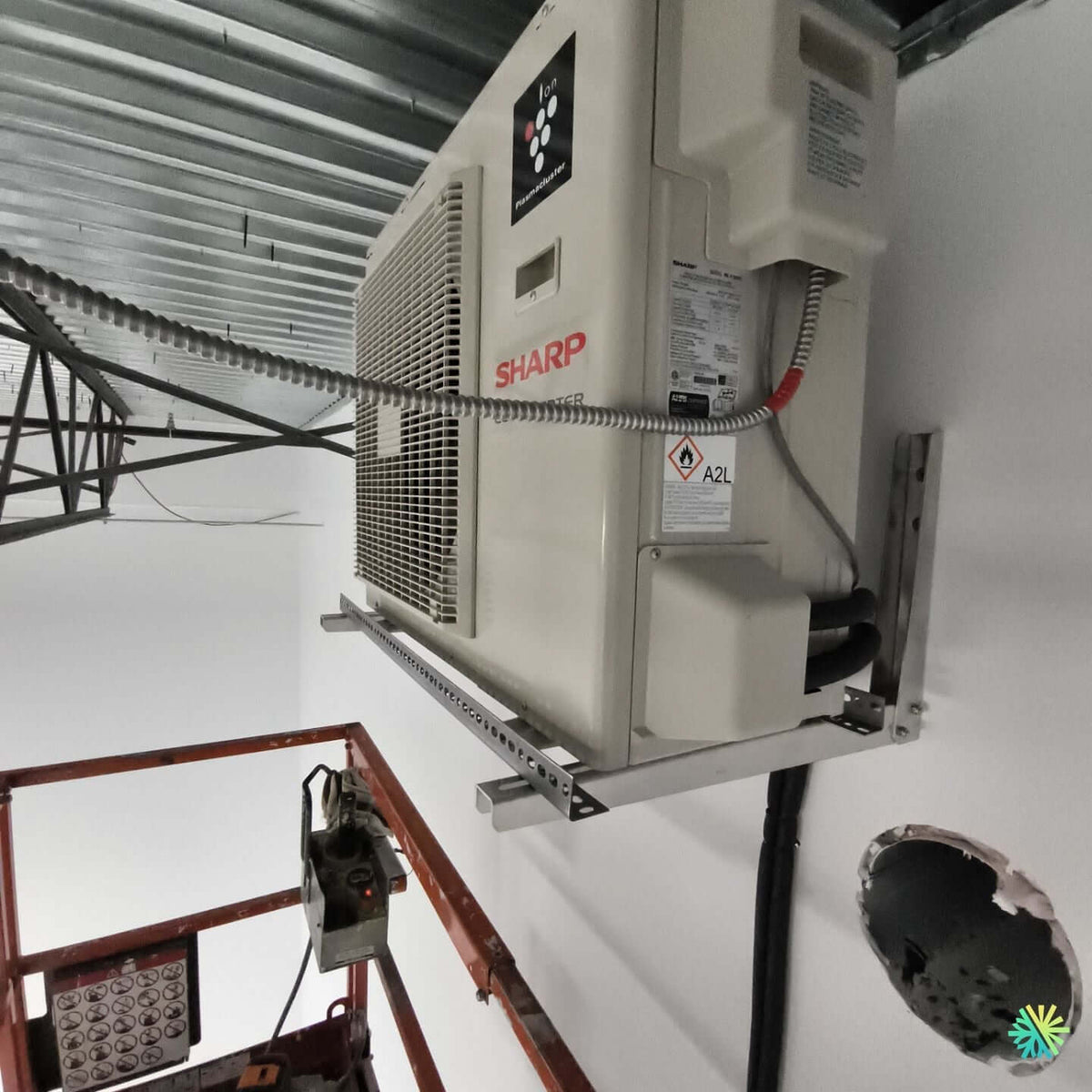

Une pose en hauteur, sur équerres structurales, pensée pour un local industriel actif — sans compromettre l’accès ni la fiabilité
Contexte du projet
À Saint-Laurent, au cœur d’un secteur à forte activité, nous intervenons dans un local industriel avec plafond métallique nervuré et charpente d’acier apparente. L’objectif : installer une thermopompe murale Sharp (gamme ZU1, réfrigérant R-32 – classe A2L) pour assurer confort et économies à l’année, tout en respectant des contraintes de circulation, de bruit et d’entretien propres à un environnement de travail.
Le client souhaitait :
-
Un positionnement hors d’atteinte pour libérer l’aire au sol et préserver les allées de chariots.
-
Une structure d’ancrage robuste et durable.
-
Un passage de liaisons frigorifiques propre et protégé.
-
Un cheminement électrique sécurisé et facile à maintenir.
-
Une installation compatible avec un calendrier d’opérations sans interruption.
Choix de l’équipement
La Sharp ZU1 s’impose comme une solution murale récente en R-32, reconnue pour sa sobriété énergétique, sa modulation fluide et sa tenue aux hivers du Grand Montréal. Les capacités disponibles (de 12 000 à 24 000 BTU dans cette gamme) couvrent la plupart des ateliers, bureaux fermés et mezzanines industrielles lorsqu’elles sont dimensionnées selon les charges réelles. Nous privilégions ici :
-
Compresseur inverter pour ajuster finement la puissance.
-
R-32 (A2L) : meilleur rendement volumétrique et charges réduites, participant à une réduction des quantités de réfrigérant circulant.
-
Niveau sonore optimisé pour limiter la transmission vibratoire au bâtiment.
Ce que nous avons mis en place — et pourquoi
Ancrage sur équerres murales renforcées
La unité extérieure est fixée sur équerres en acier galvanisé, dimensionnées pour le porte-à-faux et la masse de l’appareil, avec une lisse perforée additionnelle formant traverse d’appui. Cette configuration :
-
Transfère les efforts dans le mur porteur.
-
Facilite l’alignement horizontal de l’appareil.
-
Crée un dégagement sous l’unité pour l’évacuation et l’entretien.
Nous prévoyons systématiquement entretoises anti-vibratiles et contrôle du couple de serrage pour éviter la transmission de vibrations à la paroi. Sur sites industriels, cette précaution protège les cloisons adjacentes et les équipements sensibles.
Passage des liaisons frigorifiques et protection
Les tubes frigorifiques isolés et le câble de communication sont guidés par un percement carotté propre, rebouché et scellé. À l’intérieur, un coffret de jonction et des capots assurent la protection mécanique et le maintien du rayon de courbure. À l’extérieur, nous poursuivons en capping UV (couleur au choix) pour un résultat net et durable.
Alimentation électrique en conduit flexible métallique
L’alimentation est réalisée en flex métallique (type “sealtite”) avec boîtier de service à proximité immédiate de l’unité. Avantages :
-
Sécurité : liaisons protégées contre les chocs.
-
Maintenance : coupure locale pour intervention.
-
Conformité : trajet identifié, connexion proprement étiquetée.
Travail en hauteur et maîtrise du risque
L’implantation en partie haute (environ 5–6 m) impose nacelle élévatrice et procédure de travail en altitude. Nous balisons la zone, coordonnons les créneaux de levage et vérifions l’absence d’interférences avec ponts roulants, gaines, cheminements d’aspiration ou passerelles. Le positionnement retenu :
-
Libère les circulations au sol.
-
Protège l’unité contre chocs, poussières et projections.
-
Permet un flux d’air sans recirculation, indispensable au rendement.
Gestion des condensats et dégivrage
En mode chauffage, une thermopompe génère du dégivrage. En pose murale élevée, nous prévoyons :
-
Dégagement sous châssis pour l’égouttement.
-
Trajet de drainage contrôlé vers une zone non gênante (ou bac de récupération si requis).
-
Pré-câblage et accès pour l’inspection saisonnière.
Résultat attendu
-
Confort stabilisé dans la zone ciblée, avec modulation de la puissance.
-
Baisse de consommation vis-à-vis d’un chauffage électrique direct.
-
Maintenance simplifiée grâce à l’accès sécurisé, au boîtier de service et aux capots de protection.
-
Esthétique technique soignée : percements propres, cheminements droits, finitions régulières.
Dimensionnement : nos repères pour les locaux de Saint-Laurent et du Grand Montréal
Le bon dimensionnement ne se résume pas aux m². Nous tenons compte :
-
des charges internes (machines, personnes),
-
de la stratification due à la hauteur sous plafond,
-
des taux d’infiltration et de l’étanchéité,
-
du niveau d’isolation de l’enveloppe,
-
des contraintes d’air neuf (si ventilation mécanique parallèle).
Pour les locaux ouverts et hauts, nous vérifions la diffusion d’air et, si besoin, couplons la thermopompe à des déstratificateurs ou à une ventilation existante pour éviter les poches d’air chaud au plafond et améliorer l’uniformité au niveau de travail.
Entretien CVAC recommandé
Une thermopompe murale performe au meilleur de ses capacités lorsqu’elle est entretenue. Nous proposons un entretien CVAC adapté aux sites industriels :
-
Inspection saisonnière (serrage, connexions, contrôle visuel des capots et du drain).
-
Nettoyage de l’échangeur extérieur (sans agresser les ailettes).
-
Vérification des isolants et de la fixation des liaisons.
-
Lecture des paramètres (intensité, températures) pour prévenir toute dérive.
-
Mise à jour des repères de sécurité et étiquetages.
Subventions et conformité
Les thermopompes récentes en R-32 sont généralement admissibles aux programmes de transition énergétique lorsque les critères de performance saisonnière sont atteints. Nous accompagnons nos clients dans :
-
la vérification d’éligibilité,
-
la collecte des documents (numéros de série, fiches de performance),
-
la validation des travaux conformes (installation par entrepreneur licencié, démarre-ment encadré).
Points d’attention (et erreurs fréquentes à éviter)
-
Sous-dimensionner une zone à fort taux de renouvellement d’air. Nous intégrons la ventilation au calcul.
-
Oublier la maintenance en pose haute : nous planifions accès nacelle et créneau dédié dans le contrat d’entretien.
-
Négliger le dégagement devant l’échangeur : une unité à l’étroit perd en rendement et en longévité.
-
Tracer les liaisons sans protection : nous capotons et protégeons chaque changement de direction.
-
Ignorer les bruits solidiens : nous installons tampons anti-vibratiles et contrôlons la résonance de la paroi.
Pourquoi AirGreen pour votre installation CVAC à Montréal, Laval, Longueuil, Rive Nord et Rive Sud
Nous combinons ingénierie de site, exécution terrain et service après-vente. Chaque installation est documentée (photos d’ancrages, couples de serrage, repérages), et nous livrons un dossier client clair : schéma des liaisons, références d’équipement, rappel des consignes d’entretien. Notre équipe planifie l’intervention sans immobiliser votre activité, même en milieu industriel.
Et si votre bâtiment nécessite plus qu’une seule tête ?
La gamme Sharp (murales et Multi-Zone) permet d’étendre le système. Nous pouvons ajouter des têtes intérieures (bureaux, salle de pause, mezzanine) sur une plateforme multi lorsque les besoins évoluent. Un audit rapide nous indique si l’infrastructure en place est évolutive ou si une thermopompe centrale serait plus pertinente (gaines existantes, zoning, récupération de chaleur).
Prochaine étape
Vous exploitez un entrepôt, un atelier ou un bureau dans le Grand Montréal et vous cherchez une installation de thermopompe propre, sécuritaire et bien dimensionnée ? Contactez-nous. Nous réalisons une prise de mesures, validons l’implantation (hauteurs, dégagements, électricité), et proposons un devis clair avec échéancier de mise en service.
Fiche rapide de l’installation (projet Saint-Laurent)
-
Système : thermopompe murale Sharp — gamme ZU1 (R-32 / A2L).
-
Pose : équerres murales galvanisées + traverse perforée.
-
Alimentation : conduit flexible métallique avec boîtier de service.
-
Liaisons : tubes isolés, carottage propre, capotage de protection.
-
Hauteur d’installation : travail à la nacelle ; zone balisée.
-
Objectif : confort stable, rendement optimal, maintenance facilitée.
Mots-clés intégrés naturellement : thermopompe, climatiseur mural, installation CVAC, entretien CVAC, Montréal, Laval, Longueuil, Rive Nord, Rive Sud.
L’appareil de ce chantier, en chiffres
La gamme telle que publiée sur airgreen.ca : choisissez une taille pour voir sa capacité par grand froid.
| Taille | Chauffage à −8 °C | Chauffage à −15 °C | Point le plus froid certifié | COP à −15 °C | SEER | HSPF | Aide LogisVert indicative |
|---|---|---|---|---|---|---|---|
| Sharp ZU1 12 000 | 14 500 | 12 000 | −27 °C : 7 200 | 2,11 | 22,0 | 11,0 | 1 740 $ |
| Sharp ZU1 15 000 | 18 100 | 15 300 | −27 °C : 10 100 | 2,1 | 24,0 | 11,0 | 2 172 $ |
| Sharp ZU1 18 000 | 22 000 | 18 000 | −27 °C : 11 500 | 2,2 | 24,0 | 11,0 | 2 640 $ |
| Sharp ZU1 24 000 | 22 400 | 19 000 | −27 °C : 12 300 | 2,2 | 22,0 | 11,0 | 2 688 $ |
Selon NEEP, elle livre 14 500 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (14 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 7 200 BTU/h, soit 60 % de sa taille nominale de 12 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 17 100 BTU/h, 42 % de plus que sa taille nominale de 12 000 BTU.
Selon NEEP, elle livre 18 100 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (18 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 10 100 BTU/h, soit 67 % de sa taille nominale de 15 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 21 800 BTU/h, 45 % de plus que sa taille nominale de 15 000 BTU.
Selon NEEP, elle livre 22 000 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (21 600 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, son COP à −27 °C est de 1,88 : le plus élevé des ZU1, qui vont de 1,79 à 1,82 à cette température.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 11 500 BTU/h, soit 64 % de sa taille nominale de 18 000 BTU.
Par −27 °C, sa capacité minimale certifiée est de 3 200 BTU/h (5 500 à 8 °C). Elle ralentit au lieu de s’arrêter et de repartir.
Selon NEEP, sa capacité de chauffage certifiée à −15 °C (5 °F) est de 19 000 BTU/h, soit 79 % de sa taille nominale de 24 000 BTU. Son COP y est de 2,20.
Données lues en direct sur la fiche airgreen.ca de chaque taille (performances certifiées NEEP / AHRI). Quand le titre nomme la taille installée, elle est mise en évidence ; sinon, toute la gamme est présentée. L’aide indiquée est celle d’aujourd’hui, selon la règle de Hydro-Québec (120 $ par 1 000 BTU/h à −8 °C) ; les montants cités dans l’article datent de sa publication. Seul Hydro-Québec confirme l’aide accordée.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Plinthes et fournaise électrique transforment 1 kWh d’électricité en 1 kWh de chaleur. Une thermopompe en livre plus : c’est son COP. Au tarif D d’Hydro-Québec (11,142 ¢/kWh au-delà de 40 kWh par jour, depuis le 1er avril 2026) :
Hydro-Québec : une thermopompe peut être jusqu’à trois fois plus efficace que les plinthes électriques pour le chauffage durant la saison froide.
Estimation par kWh de chaleur, à la température choisie, avec le COP certifié de la fiche produit. Taxes, redevance d’abonnement et appoint non compris.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Chaque maison a ses contraintes. On les voit avant d’installer.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
