Installation d’une Sharp ZU1 thermopompe murale dans Le Sud-Ouest (Montréal)
AirGreen installe une thermopompe murale Sharp ZU1 (R-32) dans un condo du Sud-Ouest, Montréal : longue goulotte intérieure, pompe de condensats, finition discrète et performance quatre saisons. Service Montréal, Laval, Longueuil, Rive Nord, Rive Sud.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Un chantier en condo avec longue traversée intérieure, exécuté proprement et sans compromis sur la performance
Chez AirGreen, nous adaptons chaque installation CVAC à la réalité des bâtiments montréalais. Dans un condo du quartier Le Sud-Ouest, nous avons installé une thermopompe murale Sharp – série ZU1 (R-32). Le logement présentait une contrainte majeure : la tête intérieure devait être posée sur un mur porteur en béton près du plafond, tandis que la sortie vers l’extérieur se situait à l’extrémité du séjour, à plusieurs mètres. Notre équipe a conçu un parcours soigné en goulotte (capping blanc) sur toute la longueur du mur afin d’acheminer les liaisons frigorifiques, le câble de communication et l’évacuation des condensats sans ouvrir la structure – une exigence courante en copropriété.
Contexte du projet et objectifs de confort
Le propriétaire souhaitait :
-
Un refroidissement précis et silencieux pour la pièce de vie orientée plein sud, sujette aux surchauffes estivales ;
-
Un appoint de chauffage efficace pour les intersaisons, afin de réduire la facture d’électricité ;
-
Une intégration esthétique compatible avec les règlements du syndicat de copropriété, interdisant toute saignée dans les murs communs et limitant les percements aux sorties normalisées.
La thermopompe murale Sharp (série ZU1) répond à ces enjeux par sa technologie inverter, son fluide frigorigène R-32 à faible PRG comparativement au R-410A, et sa régulation fine de la température. C’est un choix rationnel pour un condo urbain qui vise confort quatre saisons et sobriété énergétique.
Contraintes techniques et solutions retenues

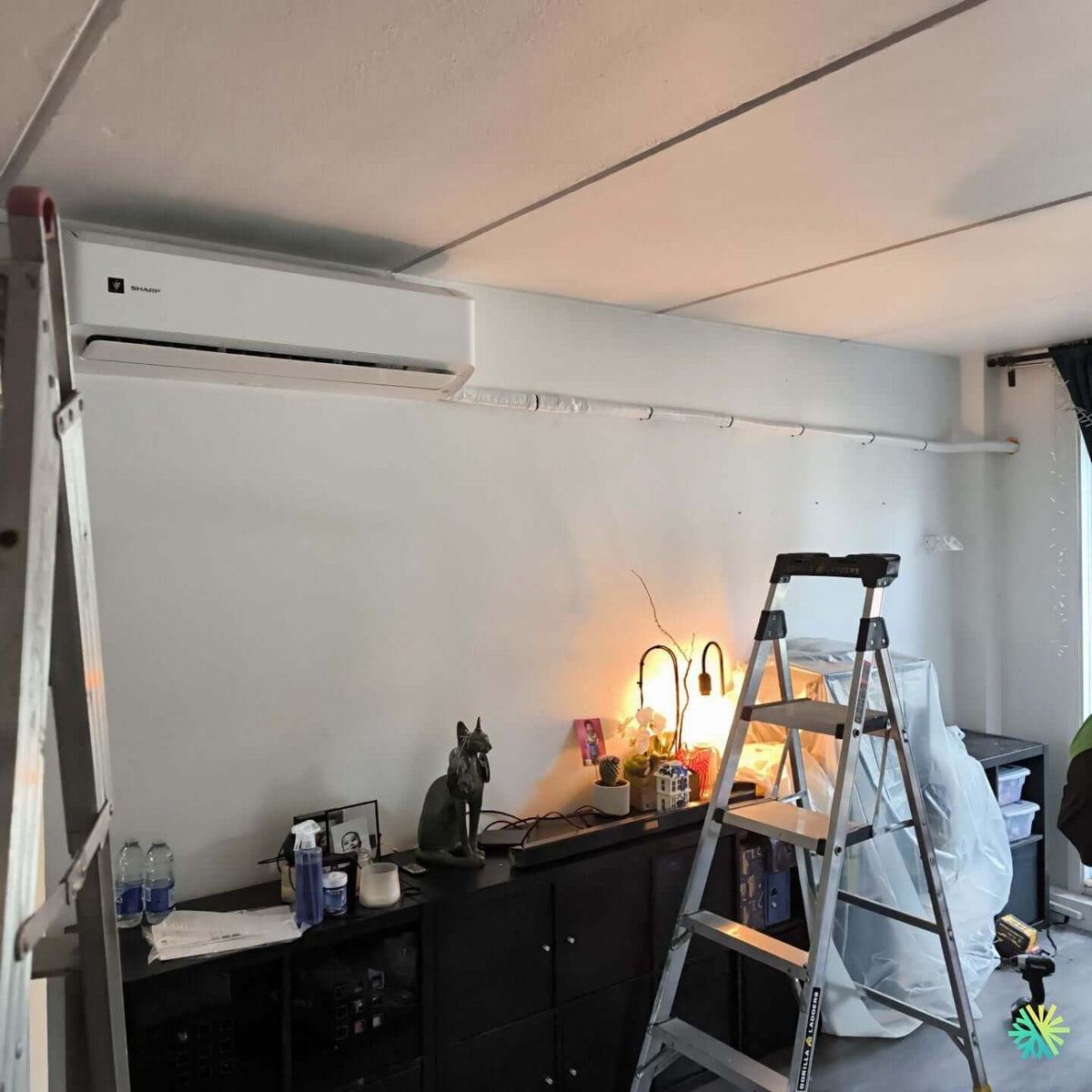

Hauteur et nature du plafond. La dalle apparente en béton, segmentée par des joints, impose un montage haut de la tête intérieure pour une diffusion optimale et pour libérer l’espace mobilier. Nous avons utilisé des ancrages appropriés au béton afin d’assurer la stabilité et de limiter les vibrations.
Longueurs et parcours. Du côté intérieur, la goulotte blanche court sur environ 6 à 8 mètres le long du mur jusqu’au point de sortie. Cette solution :
-
Protège les liaisons cuivre isolées thermiquement ;
-
Harmonise visuellement le passage, en gardant un style linéaire et discret ;
-
Facilite l’entretien CVAC, car chaque section reste accessible pour inspection et serrage.
Gestion des condensats. Une pompe de condensats miniaturisée intégrée à la goulotte permet d’évacuer l’eau sans pente naturelle sur toute la distance horizontale. Le tuyau de rejet est découplé acoustiquement pour éviter les bruits de clapotis perçus en soirée.
Percement et étanchéité. Un seul percement traversant a été réalisé au point final, côté accès extérieur. Nous appliquons systématiquement :
-
Pente vers l’extérieur,
-
Manchon coupe-vapeur,
-
Mastic polyuréthane pour l’étanchéité à l’air et à l’eau,
-
Colliers et protège-arêtes pour éviter l’usure des isolants sur le bord du mur.
Alimentation électrique. La tête intérieure est raccordée via un câble de communication et d’alimentation venant de l’unité extérieure (circuit dédié). Le disjoncteur et le boîtier de déconnexion sont dimensionnés selon les intensités nominales de la série ZU1 et installés conformément aux normes CSA et aux exigences du Code de l’électricité du Québec.
Pourquoi la série Sharp ZU1 (R-32) dans un condo du Sud-Ouest
-
Performance modulante : le compresseur inverter ajuste en continu la puissance, offrant un confort stable et des économies d’énergie notables par rapport aux systèmes tout-ou-rien.
-
R-32 : meilleur rendement thermodynamique et impact climatique réduit comparativement aux anciens fluides, en phase avec les nouvelles directives environnementales.
-
Silence : le design de la volute et la gestion de la vitesse du ventilateur intérieur assurent un niveau sonore bas, primordial en habitat dense.
-
Filtration : les filtres faciles d’accès simplifient l’entretien CVAC régulier par l’occupant (aspiration/lessive), améliorant la qualité d’air intérieur.
Étapes clés de l’installation (méthodologie AirGreen)
-
Prise de mesures et validation copropriété. Repérage du trajet en goulotte, vérification des dégagements de soufflage, choix de la teinte et des sections pour un rendu le plus discret possible.
-
Préparation du site. Protection du mobilier (toiles plastifiées), mise en place des échelles et des niveaux ; traçage laser du parcours pour obtenir une ligne parfaitement rectiligne au millimètre.
-
Fixation de la platine de la tête intérieure dans le béton, avec chevilles adaptées et zones d’appui multiples pour encaisser les contraintes mécaniques.
-
Assemblage frigorifique. Évasements calibrés, couples de serrage respectés, tirage au vide profond et test d’étanchéité à l’azote avant l’ouverture des vannes.
-
Gestion des condensats. Mise en place de la pompe avec anti-retour et ligne de purge, essais en charge pour vérifier le débit et l’absence de bruit parasite.
-
Mise sous tension et configuration. Paramétrage des modes, vérification des intensités et des températures de soufflage, consignes d’utilisation remises au client.
Résultat : confort, discrétion et accès facile à la maintenance
Visuellement, la tête intérieure flush au plafond libère la circulation dans la pièce. La goulotte blanche s’aligne avec la moulure supérieure pour un rendu propre et cohérent ; les jonctions sont poncées et dressées pour éviter les ombres et ruptures d’alignement. Côté pratique, l’accès aux filtres lavables et au bac de condensats se fait sans outil, ce qui facilite l’entretien CVAC courant.
Bonnes pratiques et conseils d’usage pour le propriétaire
-
Entretien saisonnier. Lavez les filtres toutes les 4 à 8 semaines en période d’usage intensif ; planifiez un entretien professionnel annuel (vérification des pressions, nettoyage évaporateur, contrôle électrique).
-
Consignes de fonctionnement. En été, privilégiez le mode Auto avec une consigne stable (22–24 °C). Les variations de consigne trop fréquentes augmentent la consommation.
-
Portes ouvertes. Pour climatiser un espace adjacent, laissez les portes ouvertes et maintenez une vitesse de ventilation moyenne, plus efficace que des pointes courtes en grande vitesse.
-
Hiver et intersaison. En chauffage, gardez les unités dégagées et évitez les obstructions proches du soufflage pour une stratification limitée et un meilleur confort.
Subventions et admissibilités
Les thermopompes murales à haute efficacité comme la Sharp (série ZU1, R-32) s’inscrivent dans l’esprit des programmes d’aide disponibles au Québec. Selon le profil énergétique du logement et le système remplacé, il est possible d’obtenir des incitatifs financiers. Notre équipe accompagne chaque client dans la pré-vérification et la constitution des dossiers, pour Montréal, Laval, Longueuil, ainsi que la Rive Nord et la Rive Sud.
Pourquoi confier votre projet à AirGreen
-
Maîtrise du bâti montréalais : condos récents à plafonds béton, plex centenaires en brique, maisons de banlieue – nous adaptons le dimensionnement et l’ingénierie de pose à chaque cas.
-
Finition soignée : goulottes ajustées au millimètre, couleurs coordonnées à la menuiserie, percements étanches et réversibles lorsque requis par les syndicats.
-
Service complet : de l’étude thermique à la mise en service, puis entretien CVAC et suivi de performance.
-
Transparence : devis précis, calendrier respecté, conseils clairs sur l’usage optimal et les économies d’énergie.
Ce que cette installation prouve
Même avec une longue traversée intérieure, un mur porteur et des contraintes de copropriété, une thermopompe murale bien choisie et bien posée délivre confort, silence et économies. Le mariage Sharp (série ZU1) + pose AirGreen offre au propriétaire un système fiable, évolutif et respectueux de l’esthétique du condo – une solution parfaitement adaptée aux appartements du Sud-Ouest et, plus largement, aux réalités urbaines du Grand Montréal.
Foire aux points essentiels (résumé technique)
-
Type d’appareil : thermopompe murale mono-zone, fluide R-32
-
Marque / gamme : Sharp – série ZU1
-
Pose intérieure : tête haute sous plafond béton, goulotte blanche sur ~6–8 m
-
Condensats : pompe miniaturisée silencieuse, rejet au point de sortie
-
Électricité : circuit dédié, déconnexion extérieure conforme
-
Atouts : confort modulant, entretien simple, installation CVAC réversible et esthétique
L’appareil de ce chantier, en chiffres
La gamme telle que publiée sur airgreen.ca : choisissez une taille pour voir sa capacité par grand froid.
| Taille | Chauffage à −8 °C | Chauffage à −15 °C | Point le plus froid certifié | COP à −15 °C | SEER | HSPF | Aide LogisVert indicative |
|---|---|---|---|---|---|---|---|
| Sharp ZU1 12 000 | 14 500 | 12 000 | −27 °C : 7 200 | 2,11 | 22,0 | 11,0 | 1 740 $ |
| Sharp ZU1 15 000 | 18 100 | 15 300 | −27 °C : 10 100 | 2,1 | 24,0 | 11,0 | 2 172 $ |
| Sharp ZU1 18 000 | 22 000 | 18 000 | −27 °C : 11 500 | 2,2 | 24,0 | 11,0 | 2 640 $ |
| Sharp ZU1 24 000 | 22 400 | 19 000 | −27 °C : 12 300 | 2,2 | 22,0 | 11,0 | 2 688 $ |
Selon NEEP, elle livre 14 500 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (14 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 7 200 BTU/h, soit 60 % de sa taille nominale de 12 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 17 100 BTU/h, 42 % de plus que sa taille nominale de 12 000 BTU.
Selon NEEP, elle livre 18 100 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (18 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 10 100 BTU/h, soit 67 % de sa taille nominale de 15 000 BTU.
À 8 °C, sa capacité maximale certifiée atteint 21 800 BTU/h, 45 % de plus que sa taille nominale de 15 000 BTU.
Selon NEEP, elle livre 22 000 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (21 600 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.
Selon NEEP, son COP à −27 °C est de 1,88 : le plus élevé des ZU1, qui vont de 1,79 à 1,82 à cette température.
Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 11 500 BTU/h, soit 64 % de sa taille nominale de 18 000 BTU.
Par −27 °C, sa capacité minimale certifiée est de 3 200 BTU/h (5 500 à 8 °C). Elle ralentit au lieu de s’arrêter et de repartir.
Selon NEEP, sa capacité de chauffage certifiée à −15 °C (5 °F) est de 19 000 BTU/h, soit 79 % de sa taille nominale de 24 000 BTU. Son COP y est de 2,20.
Données lues en direct sur la fiche airgreen.ca de chaque taille (performances certifiées NEEP / AHRI). Quand le titre nomme la taille installée, elle est mise en évidence ; sinon, toute la gamme est présentée. L’aide indiquée est celle d’aujourd’hui, selon la règle de Hydro-Québec (120 $ par 1 000 BTU/h à −8 °C) ; les montants cités dans l’article datent de sa publication. Seul Hydro-Québec confirme l’aide accordée.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Plinthes et fournaise électrique transforment 1 kWh d’électricité en 1 kWh de chaleur. Une thermopompe en livre plus : c’est son COP. Au tarif D d’Hydro-Québec (11,142 ¢/kWh au-delà de 40 kWh par jour, depuis le 1er avril 2026) :
Hydro-Québec : une thermopompe peut être jusqu’à trois fois plus efficace que les plinthes électriques pour le chauffage durant la saison froide.
Estimation par kWh de chaleur, à la température choisie, avec le COP certifié de la fiche produit. Taxes, redevance d’abonnement et appoint non compris.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
