Une intégration compacte sur une façade de brique où chaque centimètre compte
À Ahuntsic-Cartierville, dans un secteur résidentiel de Montréal où les espaces latéraux et arrière sont souvent plus serrés qu’en banlieue, nous avons réalisé cette installation de thermopompe centrale MIDEA EVOX G3 en accordant une attention particulière au positionnement extérieur. La photo du chantier résume bien le défi : une façade de brique, une fondation relativement étroite, un arbuste mature immédiatement à gauche de l’appareil, des conduites techniques déjà présentes sur le mur et très peu d’intérêt à sacrifier davantage d’espace au sol.

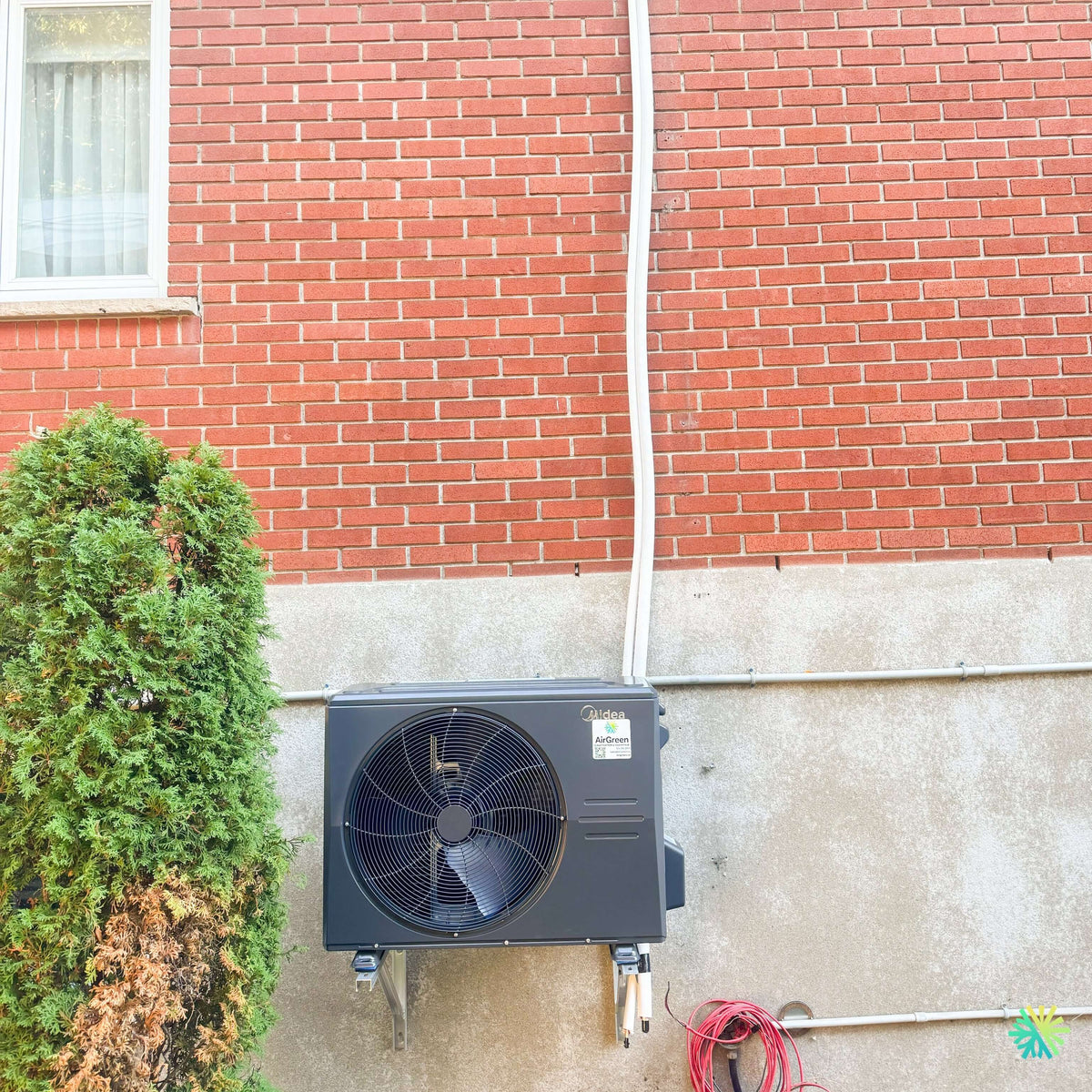

Notre solution a été de fixer l’unité extérieure sur deux supports muraux métalliques, au-dessus du niveau du terrain. Le condensateur reste ainsi dégagé sous sa base, tandis que son grand ventilateur frontal dispose d’un espace ouvert pour évacuer l’air. Cette configuration répond à plusieurs impératifs à la fois : protection contre la neige, gestion de l’eau de dégivrage, conservation de l’espace extérieur et accessibilité pour l’entretien.
Sur l’image, on remarque également un long parcours vertical clair qui descend le long du mur de brique jusqu’à proximité de l’unité. Les raccordements frigorifiques et électriques sont regroupés au niveau du côté service de la machine. La photographie semble avoir été prise pendant la phase finale du chantier, alors que certains éléments de raccordement étaient encore visibles avant la finition complète.
La MIDEA EVOX G3 appartient à une famille de systèmes centraux gainables à technologie inverter, développée pour la modernisation des installations de chauffage et de climatisation utilisant un réseau de conduits. La documentation MIDEA présente cette génération comme une solution de mise à niveau pour les systèmes centraux résidentiels.
Pourquoi un montage mural était particulièrement pertinent à Ahuntsic-Cartierville
Dans un quartier dense de Montréal, l’emplacement d’une thermopompe extérieure ne peut pas être choisi uniquement en fonction de la distance la plus courte vers la salle mécanique.
Nous devons aussi tenir compte de l’utilisation réelle de la cour et de la proximité des autres éléments du bâtiment.
Sur ce chantier, déposer l’unité au sol aurait créé plusieurs contraintes :
- réduction de l’espace disponible autour de l’arbuste;
- exposition accrue aux feuilles et aux débris végétaux;
- proximité plus importante avec la terre;
- accumulation potentielle de neige autour de la base;
- espace plus limité pour l’eau issue des cycles de dégivrage;
- entretien moins pratique autour du dessous de l’appareil.
En surélevant la thermopompe centrale, nous créons une zone libre sous le condensateur. Cette marge est particulièrement importante au Québec lorsque l’équipement contribue au chauffage pendant l’hiver.
L’espace sous la thermopompe joue un vrai rôle pendant les dégivrages
Une thermopompe qui chauffe une maison en janvier doit régulièrement retirer le givre qui se forme sur son échangeur extérieur.
Lors du dégivrage, la glace devient de l’eau.
Si le condensateur est posé trop près du sol, cette eau peut ensuite regeler sous la machine. Après plusieurs épisodes de froid, de neige et de dégivrage, une accumulation de glace peut se former.
Sur l’installation de Ahuntsic-Cartierville, les supports métalliques permettent de maintenir une hauteur appréciable entre le condensateur et le terrain. Cette configuration facilite :
- l’écoulement de l’eau;
- l’inspection sous la machine;
- l’élimination de la neige;
- le nettoyage de la zone;
- et le maintien d’un espace libre autour de la base.
C’est un détail d’installation qui ne change pas la fiche technique de l’appareil, mais qui peut faire une différence importante pendant plusieurs hivers.
Un grand ventilateur horizontal qui exige un dégagement adéquat
La EVOX G3 visible sur la photo est équipée d’un grand ventilateur axial en façade.
MIDEA utilise sur cette génération une conception à décharge horizontale, avec un échangeur vertical. Le fabricant indique que cette architecture vise à produire un débit d’air plus uniforme sur la surface de l’échangeur et à soutenir l’efficacité du transfert thermique lorsque la température extérieure diminue.
La position du condensateur a donc été réfléchie en fonction de la circulation de l’air.
Le devant du ventilateur reste dégagé, ce qui est essentiel pour éviter que l’air expulsé ne soit immédiatement recirculé vers la machine.
L’arbuste voisin : un élément à intégrer au projet, mais aussi à surveiller
La végétation est très proche de l’unité, surtout à gauche.
Au moment de l’installation, cela ne signifie pas nécessairement que la thermopompe est mal positionnée. Ce qui compte est de respecter les dégagements requis et de s’assurer que les branches n’entravent pas l’échangeur.
Le point important vient ensuite : une haie ou un arbuste continue de pousser.
Nous recommandons donc au propriétaire de conserver la végétation taillée et d’éviter que les branches :
- touchent le boîtier;
- s’appuient contre l’échangeur;
- se rapprochent du ventilateur;
- ou emprisonnent les feuilles derrière l’appareil.
Cette petite mesure d’entretien CVAC contribue à maintenir un débit d’air adéquat autour du condensateur.
Une thermopompe développée pour fonctionner par grand froid
Pour un projet situé à Montréal, la performance hivernale pèse lourd dans le choix d’un système central.
Selon la documentation fournie, la gamme EVOX G3 Extreme Heat est conçue pour poursuivre son fonctionnement jusqu’à -30 °C. MIDEA présente également, sur la base d’essais réalisés avec un système de trois tonnes, une capacité pouvant atteindre 100 % à environ -25 °C, avec un COP pouvant atteindre 1,9.
Cette information doit toutefois être comprise correctement.
Le fait qu’un système puisse continuer de fonctionner à -30 °C ne signifie pas que chaque modèle de la gamme fournit exactement sa capacité nominale à cette température.
La performance dépend du modèle précis et de la température.
C’est pourquoi nous évaluons toujours :
- la charge thermique de la maison;
- la capacité de chauffage à basse température;
- le système auxiliaire;
- et le jumelage exact intérieur-extérieur.
La technologie de compresseur M-Powevi
MIDEA attribue une partie de cette performance hivernale à sa technologie de compresseur M-Powevi.
Lors de conditions très froides, le système utilise une injection de vapeur intermédiaire afin d’augmenter la quantité de réfrigérant comprimée et soutenir la capacité de chauffage. La documentation mentionne aussi un moteur de compresseur à haut rendement et une conception optimisée du refoulement.
Pour une maison située à Ahuntsic-Cartierville, ce type de technologie est pertinent parce qu’une thermopompe centrale doit idéalement conserver une contribution importante au chauffage lorsque le mercure descend bien sous zéro.
Une gamme de plusieurs capacités, pas une seule EVOX G3
La mention « EVOX G3 » désigne une famille de systèmes, et non une capacité unique.
La documentation technique présente notamment des systèmes avec des capacités nominales de climatisation de :
- 18 000 BTU/h;
- 24 000 BTU/h;
- 30 000 BTU/h;
- 36 000 BTU/h;
- 48 000 BTU/h;
- 54 000 BTU/h.
La plaque signalétique détaillée n’est pas suffisamment lisible sur la photographie pour confirmer avec certitude la capacité exacte installée sur ce chantier.
Nous préférons donc ne pas l’inventer.
Pour une soumission de thermopompe centrale, nous considérons beaucoup plus fiable d’indiquer le modèle extérieur, le modèle intérieur et le jumelage correspondant.
Des performances qui varient réellement selon le tonnage
La gamme EVOX G3 peut atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F pouvant atteindre 2,14.
Cependant, toutes les capacités ne portent pas exactement ces valeurs.
La fiche technique indique par exemple :
- 18 000 BTU : 19 SEER2, 12,5 EER2, 10,1 HSPF2;
- 24 000 BTU : 18,6 SEER2, 12 EER2, 10 HSPF2;
- 30 000 BTU : 17,2 SEER2, 12 EER2, 10,8 HSPF2;
- 36 000 BTU : 17,7 SEER2, 12 EER2, 10 HSPF2;
- 48 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2.
C’est une distinction importante lorsque l’on compare plusieurs devis.
Le chiffre « jusqu’à 19 SEER2 » décrit le maximum de la gamme; il ne devrait pas être présenté comme la performance automatique de chaque système EVOX G3.
Pourquoi nous ne choisissons jamais une thermopompe centrale uniquement selon les pieds carrés
Un bon dimensionnement ne se résume pas à une multiplication rapide entre la superficie de la maison et un nombre de BTU.
À Ahuntsic-Cartierville, plusieurs maisons ont été construites ou rénovées à des périodes très différentes. Deux propriétés de même superficie peuvent donc avoir des pertes de chaleur complètement différentes.
Nous examinons notamment :
- la qualité de l’isolation;
- les fenêtres;
- l’étanchéité du bâtiment;
- l’exposition solaire;
- la superficie chauffée;
- le sous-sol;
- les conduits;
- le retour d’air;
- et les besoins de chauffage par grand froid.
Un appareil trop gros peut fonctionner en cycles trop courts et nuire au contrôle de l’humidité estivale.
Un appareil trop petit peut dépendre davantage du chauffage électrique auxiliaire.
Le bon résultat se situe dans le dimensionnement adapté au bâtiment.
Une EVOX G3 centrale doit aussi être évaluée à l’intérieur de la maison, là où le confort est réellement distribué
L’unité intérieure fait partie intégrante de la performance
La photographie extérieure ne montre qu’une moitié du système.
À l’intérieur, la thermopompe centrale MIDEA EVOX G3 est associée à une unité de traitement d’air qui doit alimenter le réseau de conduits de la maison.
Le débit d’air devient alors aussi important que le circuit frigorifique.
Un système central pourrait posséder un excellent compresseur extérieur et malgré tout donner un confort décevant si les conduits sont mal équilibrés ou trop restrictifs.
C’est pourquoi nous évaluons toujours l’ensemble.
Une unité intérieure modulaire pour faciliter les rénovations
La EVOX G3 a été conçue avec plusieurs possibilités de positionnement.
La documentation MIDEA mentionne notamment des configurations en :
- débit ascendant;
- débit descendant;
- horizontal droit;
- horizontal gauche;
- et certaines installations de type low-boy.
Cette flexibilité est particulièrement utile dans les maisons de Montréal où les salles mécaniques sont souvent contraintes par les poutres, les conduits, la plomberie et les équipements existants.
MIDEA présente également des unités intérieures de différentes largeurs, approximativement de 14,5 à 21,5 pouces, ainsi qu’une architecture multivoltage pouvant accepter du 115 V ou du 208/230 V selon la configuration.
Pour un remplacement de fournaise ou d’ancien air handler, ce détail peut réduire plusieurs modifications coûteuses.
Computational Constant Airflow 2.0 : une technologie conçue pour travailler avec les conduits
La EVOX G3 intègre la technologie Computational Constant Airflow 2.0.
Selon MIDEA, elle permet au ventilateur d’adapter sa puissance et sa vitesse pour mieux maintenir le débit lorsque la pression statique du réseau varie.
La documentation mentionne une capacité pouvant aller jusqu’à environ 1,2 po de colonne d’eau de pression statique ainsi qu’un réglage du débit comportant jusqu’à 60 niveaux.
MIDEA indique également que le système peut réagir à certaines variations causées par les conduits, par un filtre encrassé ou par une obstruction de la batterie.
C’est une fonction utile, mais elle ne doit pas être interprétée comme une permission d’ignorer un réseau déficient.
Un conduit trop petit reste une restriction.
Un retour d’air insuffisant reste un problème.
Filtration MERV 13 disponible en plusieurs formats
La qualité de l’air intérieur dépend aussi du filtre et de sa compatibilité avec le système.
MIDEA prévoit un module pouvant accepter des filtres MERV 13 de 1, 2 ou 4 pouces. Le fabricant indique que ce type de filtration peut retenir davantage de poussière, pollen, particules et poils ou squames d’animaux, tout en contribuant à garder l’échangeur intérieur plus propre.
Le choix du filtre doit cependant rester cohérent avec la pression statique disponible.
Un filtre très restrictif installé sur un mauvais réseau peut réduire le débit d’air.
Nous regardons donc toujours filtration et ventilation ensemble.
Chauffage auxiliaire jusqu’à 25 kW selon la configuration
MIDEA prévoit aussi un chauffage électrique auxiliaire à trois stages pouvant atteindre 25 kW selon l’équipement retenu.
Dans notre climat, cette option fait partie du dimensionnement global.
Le but n’est pas d’utiliser les éléments électriques dès que la température descend légèrement sous zéro.
Au contraire, nous voulons permettre à la thermopompe inverter de produire le plus de chaleur possible dans sa plage efficace, puis d’utiliser le chauffage auxiliaire lorsque la charge du bâtiment le nécessite réellement.
Thermostat 24 V, communication 485 et flexibilité de rénovation
La EVOX G3 peut fonctionner avec différents systèmes de contrôle.
MIDEA mentionne une compatibilité avec la communication 485 et avec des thermostats traditionnels 24 V. Le fabricant décrit également une communication sans fil Sub-1 GHz entre certains composants, ce qui peut réduire la nécessité d’ajouter de nouveaux câbles dans une maison existante.
Dans une rénovation à Montréal, cette flexibilité peut devenir un avantage important.
Faire passer un nouveau câble de communication à travers plusieurs murs finis peut être beaucoup plus compliqué que prévu.
R-454B : le réfrigérant utilisé par la nouvelle génération EVOX
La gamme EVOX G3 utilise le R-454B, un réfrigérant classé A2L.
MIDEA indique un potentiel de réchauffement global de 466 et précise avoir retenu ce réfrigérant pour la gamme de nouvelle génération.
Cette transition impose également des méthodes d’installation et de mise en service adaptées.
Pour nous, cela signifie notamment porter une attention méthodique :
- aux raccordements;
- à l’étanchéité;
- à la mise sous vide;
- à l’isolation des conduites;
- à la vérification du circuit;
- et au démarrage.
La technologie évolue, mais la qualité d’installation reste fondamentale.
Ce que nous voyons aussi sur la photo : un chantier encore en phase de finition
Un détail intéressant de cette installation à Ahuntsic-Cartierville est que certains raccordements et câbles restent visibles sous et à droite de la machine sur la photographie.
Cela suggère que la photo a été prise pendant les dernières étapes du chantier ou avant la finition définitive de tous les éléments extérieurs.
C’est un rappel utile : une installation CVAC comprend plusieurs phases.
Nous devons d’abord placer et fixer correctement l’équipement, ensuite effectuer les raccordements frigorifiques et électriques, puis procéder à la mise sous vide, aux essais, au démarrage et enfin à la finition visuelle.
La qualité ne se juge donc pas uniquement au premier moment où la thermopompe apparaît sur le mur.
Le support mural doit être installé en fonction de la structure, pas seulement de la maçonnerie visible
La façade est en brique, mais un support de thermopompe doit être fixé à une structure capable de reprendre les charges de l’unité.
La machine produit également des vibrations normales pendant son fonctionnement.
Le support doit donc être rigide, de niveau et installé de manière appropriée.
Sur la photo, nous voyons deux longues équerres métalliques qui soutiennent le condensateur à bonne hauteur et laissent le dessous complètement ouvert.
Ce type de configuration facilite aussi l’accès lors de certains travaux futurs.
ENERGY STAR et aides financières : vérifier le jumelage exact
La documentation MIDEA indique que la gamme EVOX présentée dépasse les spécifications ENERGY STAR Most Efficient mentionnées pour cette catégorie d’équipements.
Cela ne signifie toutefois pas que n’importe quelle installation portant le nom EVOX G3 reçoit automatiquement une subvention donnée.
Pour vérifier une aide financière, il faut confirmer :
- le modèle de l’unité extérieure;
- le modèle de l’unité intérieure;
- le jumelage exact;
- la référence AHRI correspondante;
- les critères du programme applicables à la date d’installation.
C’est pourquoi nous évitons de promettre un montant uniquement à partir du nom commercial de la thermopompe.
Quelques erreurs à éviter dans une installation similaire à Montréal
Cette réalisation d’Ahuntsic-Cartierville permet de mettre en évidence plusieurs erreurs courantes.
Installer la machine trop bas.
La neige et la glace de dégivrage deviennent rapidement problématiques.
Laisser pousser la végétation contre l’échangeur.
Le débit d’air doit rester libre.
Choisir le tonnage selon la taille du condensateur.
Seuls le modèle et le jumelage permettent d’identifier correctement la capacité.
Installer un filtre trop restrictif sans vérifier la pression.
La filtration doit rester compatible avec le réseau.
Ignorer la capacité des conduits.
La thermopompe et la distribution d’air doivent être dimensionnées ensemble.
Placer l’unité dans une zone inaccessible.
L’entretien futur doit être pensé dès l’installation.
Une implantation particulièrement adaptée à une propriété urbaine
Ce chantier à Ahuntsic-Cartierville montre qu’il est possible d’intégrer une thermopompe centrale de nouvelle génération dans un espace relativement compact sans monopoliser la cour.
Le montage mural offre ici une vraie valeur pratique.
La machine est maintenue au-dessus du terrain, son ventilateur reste dégagé, le mur de brique conserve une organisation relativement propre et l’espace sous l’appareil reste disponible pour les dégivrages et l’entretien.
La MIDEA EVOX G3 apporte de son côté plusieurs caractéristiques intéressantes pour une maison québécoise : technologie inverter, fonctionnement basse température, réfrigérant R-454B, unité intérieure modulaire, contrôle 24 V ou communicant, filtration MERV 13 et soufflerie adaptative.
Mais notre rôle chez AirGreen ne consiste pas simplement à installer la marque et le modèle inscrits sur une soumission.
Nous devons faire en sorte que l’équipement corresponde au bâtiment, au réseau de conduits, à la charge thermique et à l’environnement extérieur.
C’est cette approche que nous appliquons à Ahuntsic-Cartierville, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : une installation de thermopompe centrale pensée comme un système complet, et non comme une simple boîte extérieure ajoutée au mur.
