Une installation centrale propre et surélevée, pensée pour la réalité d’une maison de LaSalle
À LaSalle, dans l’ouest de Montréal, nous avons réalisé cette installation de thermopompe centrale MIDEA EVOX G3 sur une résidence en brique où l’espace extérieur devait être utilisé intelligemment. La photo du chantier montre un cas typique de rénovation CVAC dans un secteur urbain : une façade latérale relativement étroite, des conduites existantes, un panneau de sectionnement électrique à proximité immédiate et peu d’intérêt à encombrer le sol avec une grande dalle de béton.
Nous avons donc installé l’unité extérieure MIDEA EVOX G3 sur une structure métallique surélevée, directement le long de la façade. La machine demeure bien dégagée du terrain, alors que les conduites frigorifiques rejoignent un cache-conduits de couleur claire placé contre le mur de brique. Le sectionneur électrique est lui aussi positionné à proximité, ce qui permet de regrouper les éléments techniques dans une zone compacte plutôt que de les disperser sur toute la façade.
Cette réalisation représente bien le type de projet que nous rencontrons à LaSalle, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : le choix du système ne suffit pas. Il faut aussi tenir compte du climat, de la neige, des dégivrages, du réseau de conduits existant et de l’architecture réelle du bâtiment.
La EVOX G3 appartient à la famille de systèmes centraux gainables inverter MIDEA, développée pour les projets de remplacement et de modernisation des systèmes de chauffage et de climatisation à air pulsé.
Le premier défi : créer une base stable sans condamner l’espace au sol

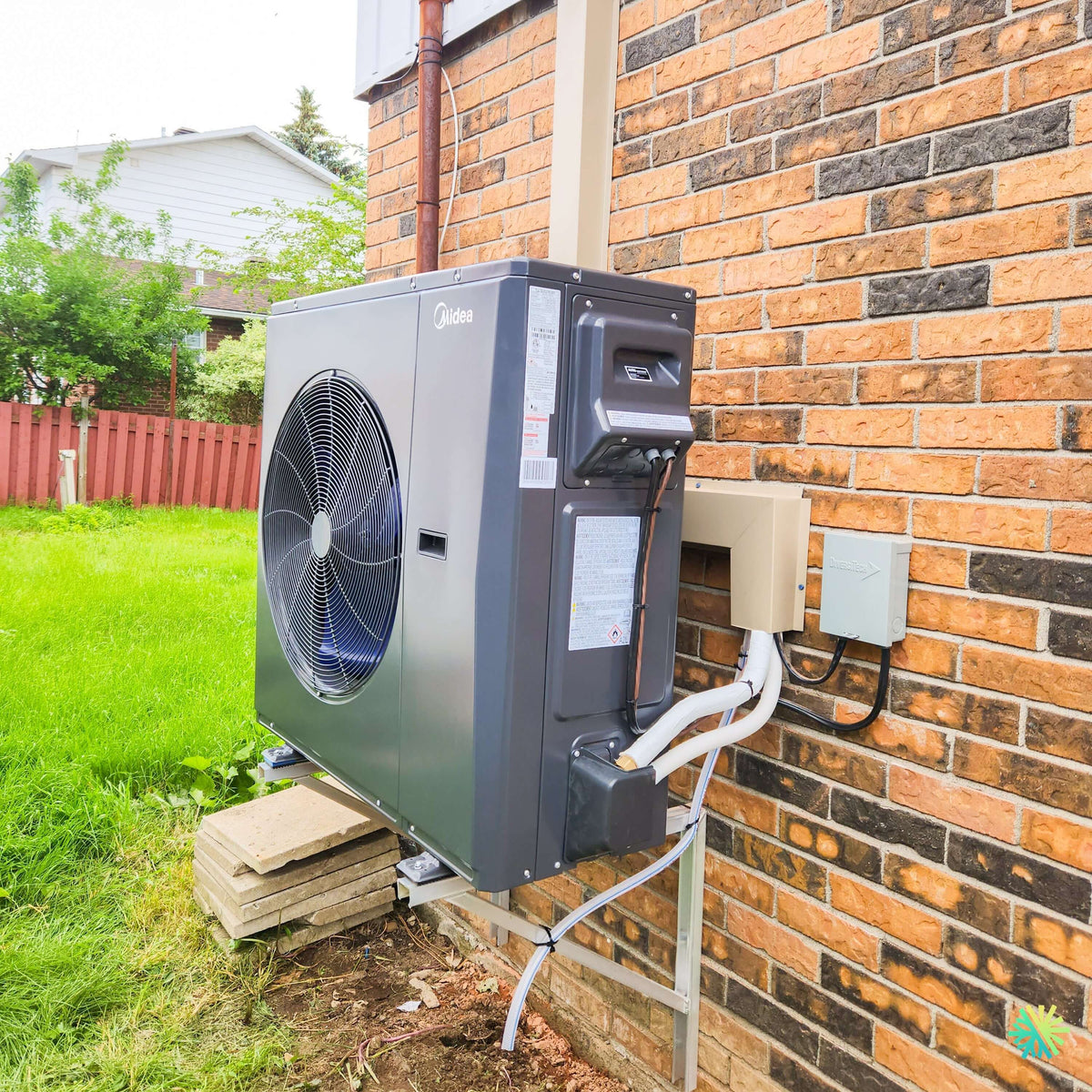

Sur la photo, l’unité extérieure ne repose pas directement sur le terrain. Elle est fixée sur un cadre métallique rigide qui maintient la thermopompe à bonne hauteur par rapport au sol.
Ce choix est particulièrement pertinent à Montréal.
En hiver, une thermopompe extérieure est exposée à plusieurs conditions que l’on ne retrouve pas pendant une installation estivale :
- accumulations de neige;
- cycles répétés de gel et de dégel;
- eau produite pendant les dégivrages;
- glace pouvant se former sous l’appareil;
- feuilles et débris;
- humidité persistante à proximité du terrain.
Une unité installée trop bas peut rapidement se retrouver entourée d’un volume important de neige ou de glace. En la surélevant, nous créons une zone de dégagement qui facilite l’écoulement de l’eau, l’inspection de la base et l’entretien futur.
Dans ce projet de LaSalle, la structure métallique soutient la machine de manière indépendante de la terre et maintient la face inférieure loin des débris et de l’humidité.
Une façade de soufflage bien dégagée
L’unité extérieure MIDEA EVOX G3 utilise un grand ventilateur frontal à décharge horizontale.
La documentation du fabricant explique que ce concept associe un ventilateur horizontal à un échangeur vertical, de manière à créer un débit d’air plus uniforme à travers la surface d’échange. MIDEA relie cette conception à une meilleure efficacité thermique lorsque la température extérieure baisse.
Sur notre installation, le ventilateur souffle vers un espace ouvert.
C’est important, car l’air évacué par une thermopompe doit pouvoir se disperser normalement. Un mur trop près, une clôture, une accumulation de matériel ou de la végétation dense peuvent entraîner une recirculation de l’air et nuire au fonctionnement.
Un côté service accessible
La photo montre également l’un des côtés techniques de l’unité.
Nous apercevons :
- les conduites frigorifiques;
- les raccordements;
- le cache-conduits;
- le sectionneur électrique;
- et l’accès à la portion de service du condensateur.
Cet aspect est essentiel pour nous.
Une installation n’est pas seulement évaluée le jour où elle est terminée. Dans quelques années, un technicien devra peut-être mesurer des pressions, inspecter des raccords, accéder aux composants ou effectuer un entretien.
Il est donc important de ne jamais installer la machine dans un endroit où son côté service devient pratiquement inaccessible.
Une installation qui limite la longueur de tuyauterie visible
Le parcours des conduites a lui aussi été organisé de façon compacte.
Les lignes frigorifiques quittent l’unité extérieure et rejoignent rapidement un cache-conduits beige clair placé contre le mur de brique. Cette solution protège les conduites tout en évitant de laisser des tuyaux exposés sur la façade.
Pour une maison en brique comme celle-ci, nous cherchons généralement à limiter les détours.
Un parcours plus direct signifie souvent :
- une installation visuellement plus propre;
- moins de risques de dommages;
- moins de longueur inutile;
- une identification plus facile des conduites;
- un accès plus simple en cas de service.
La photo montre aussi une bonne séparation entre le système et le terrain, ce qui permet de mieux protéger les conduites situées près de l’unité.
Pourquoi la basse température compte réellement à LaSalle
Lorsqu’un propriétaire compare une thermopompe centrale à Montréal, la performance hivernale devrait être l’un des critères principaux.
La documentation EVOX G3 indique un fonctionnement continu jusqu’à -30 °C pour la version Extreme Heat. MIDEA présente également, à partir d’essais sur un système trois tonnes, une capacité de chauffage pouvant atteindre 100 % autour de -25 °C, avec un COP pouvant atteindre environ 1,9.
Cette information mérite toutefois une précision importante.
La mention « fonctionnement jusqu’à -30 °C » ne signifie pas que toutes les versions EVOX G3 développent exactement la même puissance de chauffage à cette température.
La performance réelle dépend :
- du modèle;
- du tonnage;
- du jumelage intérieur-extérieur;
- de la température extérieure;
- du réseau de conduits;
- de la charge thermique de la maison.
C’est pour cette raison que nous ne choisissons jamais une thermopompe uniquement parce que sa brochure affiche une température minimale impressionnante.
La technologie M-Powevi utilisée par MIDEA
MIDEA décrit également sa technologie de compresseur M-Powevi, destinée à soutenir la performance par grand froid.
Selon la documentation, lorsque les conditions deviennent extrêmes, le système injecte une vapeur à température intermédiaire afin d’augmenter le débit de réfrigérant comprimé et ainsi améliorer la capacité de chauffage. Le fabricant mentionne également un moteur de compresseur à haut rendement et un parcours de refoulement optimisé.
Pour nous, ce type de technologie prend tout son sens dans une installation destinée au climat de Montréal.
Une thermopompe centrale n’est plus simplement un appareil de climatisation auquel on ajoute un peu de chauffage à l’automne.
Elle devient une composante majeure du système de chauffage annuel.
Quelle capacité a été installée sur ce chantier?
La photographie permet d’identifier clairement la MIDEA EVOX G3, mais le numéro exact du modèle n’est pas suffisamment lisible pour confirmer honnêtement la capacité installée.
Nous préférons donc ne pas inventer un tonnage.
La gamme EVOX G3 comprend plusieurs capacités nominales de climatisation, notamment :
- 18 000 BTU/h;
- 24 000 BTU/h;
- 30 000 BTU/h;
- 36 000 BTU/h;
- 48 000 BTU/h;
- 54 000 BTU/h.
Le tableau technique fournit aussi les jumelages principaux entre unités intérieures et extérieures, notamment les séries MAUSE et MO1HE.
Pour une soumission sérieuse, c’est ce jumelage exact qui doit être utilisé pour vérifier les performances.
Jusqu’à 19 SEER2 selon la capacité
La gamme EVOX G3 peut atteindre des valeurs intéressantes sur le plan énergétique.
MIDEA annonce jusqu’à :
- 19 SEER2;
- 12,5 EER2;
- 10,8 HSPF2;
- COP jusqu’à 2,14 à 5 °F.
Les chiffres précis changent toutefois selon la capacité.
Par exemple, la documentation indique :
- 18 000 BTU : 19 SEER2, 12,5 EER2, 10,1 HSPF2;
- 24 000 BTU : 18,6 SEER2, 12 EER2, 10 HSPF2;
- 30 000 BTU : 17,2 SEER2, 12 EER2, 10,8 HSPF2;
- 36 000 BTU : 17,7 SEER2, 12 EER2, 10 HSPF2;
- 48 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2.
Nous insistons sur ce point parce que l’expression « jusqu’à 19 SEER2 » ne doit pas être interprétée comme la performance de chaque EVOX G3.
Le dimensionnement reste plus important qu’un chiffre de rendement
Le rendement d’une thermopompe est important, mais il ne remplace pas un bon dimensionnement.
À LaSalle, nous rencontrons des maisons de tailles, d’âges et d’isolation très différents.
Deux propriétés ayant la même superficie peuvent nécessiter des capacités complètement différentes selon :
- l’isolation;
- les fenêtres;
- les infiltrations d’air;
- l’exposition au vent;
- l’orientation;
- la superficie réellement chauffée;
- le sous-sol;
- le réseau de conduits.
Une thermopompe trop grande ne garantit pas davantage de confort.
Au contraire, elle peut réduire la durée des cycles et nuire à la gestion de l’humidité pendant l’été.
Une unité trop petite peut augmenter le recours au chauffage auxiliaire.
Notre objectif est donc toujours d’adapter la capacité au bâtiment.
Ce projet de LaSalle montre pourquoi une thermopompe centrale doit être pensée comme un système complet
L’unité extérieure n’est que la moitié de l’installation
La photo montre le condensateur MIDEA, mais une thermopompe centrale dépend aussi de son unité intérieure.
L’air chaud ou froid doit circuler dans toute la maison à travers un réseau de conduits.
Si ce réseau est mal dimensionné, restrictif ou déséquilibré, même une excellente unité extérieure ne pourra pas fournir un confort optimal.
C’est pourquoi l’installation d’une EVOX G3 doit inclure l’analyse de la soufflerie et de la pression statique.
Computational Constant Airflow 2.0
MIDEA équipe la EVOX G3 d’une technologie appelée Computational Constant Airflow 2.0.
Le système ajuste le moteur et la vitesse du ventilateur afin d’aider à maintenir le débit d’air lorsqu’il rencontre différentes pressions dans le réseau.
La documentation indique une capacité pouvant aller jusqu’à environ 1,2 po de colonne d’eau de pression statique, avec jusqu’à 60 niveaux de réglage du débit.
MIDEA précise également que le système peut s’adapter à certaines variations liées aux conduits, à des filtres plus restrictifs ou à des obstructions partielles.
Cette technologie est particulièrement intéressante dans les maisons existantes de Montréal.
Cela ne signifie toutefois pas qu’elle puisse compenser indéfiniment un mauvais réseau.
Un retour d’air insuffisant ou un conduit trop petit reste une restriction qu’il faut corriger.
Une unité intérieure conçue pour les rénovations
L’unité de traitement d’air EVOX G3 offre plusieurs configurations d’installation.
MIDEA indique notamment des positions :
- débit ascendant;
- débit descendant;
- horizontal droit;
- horizontal gauche;
- et applications basses de type low-boy.
Cette flexibilité est très utile dans une maison existante.
Les locaux mécaniques de Montréal sont souvent très différents d’une propriété à l’autre. Certains disposent d’un sous-sol complet, d’autres ont des plafonds plus bas ou des conduits difficiles à modifier.
Pouvoir reconfigurer l’unité intérieure facilite beaucoup certains remplacements.
Des largeurs adaptées à plusieurs anciennes fournaises
MIDEA indique aussi des largeurs d’environ 14,5 à 21,5 pouces pour ses unités intérieures, ainsi qu’une alimentation pouvant s’adapter au 115 V ou 208/230 V selon la configuration.
Le fabricant présente cette architecture comme une solution visant à faciliter le remplacement de certaines fournaises existantes.
En pratique, c’est intéressant parce que nous pouvons parfois conserver une grande partie du réseau de conduits plutôt que reconstruire complètement la salle mécanique.
Chauffage auxiliaire jusqu’à 25 kW
La EVOX G3 peut être équipée de chauffage électrique auxiliaire à trois stages, avec des options pouvant atteindre 25 kW selon la configuration.
Au Québec, ce chauffage auxiliaire joue un rôle important.
L’objectif n’est cependant pas de l’utiliser en permanence.
Nous voulons que la thermopompe fournisse la plus grande part possible du chauffage, puis que les éléments électriques interviennent lorsque la charge de la maison l’exige.
Le choix de la puissance auxiliaire dépend donc :
- des pertes thermiques;
- du tonnage;
- de la capacité électrique disponible;
- de la température de conception;
- du contrôle utilisé.
Compatible avec les thermostats 24 V
Pour les projets de remplacement, le contrôle représente souvent un autre défi.
MIDEA indique que la EVOX G3 peut fonctionner avec une communication 485 ou avec des thermostats traditionnels 24 V. Le fabricant décrit également une option de communication sans fil Sub-1 GHz entre certains composants du système.
Cette flexibilité peut éviter des travaux supplémentaires lorsque le câblage existant est difficile à remplacer.
Dans une résidence de LaSalle déjà entièrement finie, tirer de nouveaux fils peut parfois représenter un travail beaucoup plus important que prévu.
Filtration MERV 13 en plusieurs formats
MIDEA prévoit également un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces.
Selon le fabricant, ces filtres peuvent aider à capter davantage de poussière, pollen, particules et poils ou squames d’animaux, tout en contribuant à garder la batterie intérieure plus propre.
Cette amélioration doit toujours être évaluée avec la pression statique.
Un filtre plus performant mais trop restrictif peut réduire le débit d’air dans un réseau mal conçu.
Nous évaluons donc toujours filtration et ventilation comme un seul système.
R-454B : le réfrigérant utilisé dans la gamme EVOX G3
La EVOX G3 utilise du R-454B.
MIDEA indique que ce réfrigérant A2L possède un potentiel de réchauffement global de 466 et qu’il a été choisi pour cette nouvelle gamme.
Cette transition demande des méthodes d’installation adaptées.
Nous devons accorder une attention particulière :
- aux raccordements frigorifiques;
- à la qualité de l’évasement ou des joints selon la configuration;
- à l’étanchéité;
- à la mise sous vide;
- à l’isolation;
- à la mise en service.
Le changement de réfrigérant ne diminue pas l’importance de la précision sur le chantier.
Ce que la photo nous révèle sur les détails de finition
La photographie de LaSalle montre un projet où les éléments techniques ont été regroupés dans un espace limité.
Nous pouvons voir :
- l’unité extérieure surélevée;
- le cadre métallique;
- le panneau de sectionnement;
- les conduites frigorifiques isolées;
- le cache-conduits;
- et le côté service.
Cette organisation permet de conserver un ensemble compact plutôt que d’étaler les composantes sur plusieurs mètres de mur.
La couleur claire du cache-conduits tranche légèrement avec la brique, mais elle reste cohérente avec d’autres éléments extérieurs du bâtiment.
L’accessibilité du sectionneur électrique
Le sectionneur est installé à proximité immédiate du condensateur.
Cette proximité est importante pour les interventions futures.
Lors d’un entretien ou d’un diagnostic, le technicien doit pouvoir isoler électriquement l’équipement avant certaines opérations.
Un sectionneur visible, accessible et correctement positionné simplifie le travail et contribue à une installation plus professionnelle.
L’eau de dégivrage doit rester libre de s’écouler
Le dégagement sous l’appareil visible sur la photo est un élément que nous jugeons particulièrement important.
L’eau produite pendant les dégivrages ne doit pas s’accumuler immédiatement contre la machine.
Dans une installation de ce type, nous voulons éviter :
- un bloc de glace sous le condensateur;
- une obstruction du drainage;
- une accumulation qui atteint la base;
- un terrain constamment saturé sous l’appareil.
Le support surélevé offre une meilleure marge.
ENERGY STAR et admissibilité aux aides financières
La documentation MIDEA indique que la gamme présentée dépasse les critères ENERGY STAR Most Efficient mentionnés pour cette catégorie d’appareils.
Cependant, cette brochure ne permet pas à elle seule de confirmer un montant précis de subvention québécoise pour la machine visible sur cette photo.
Pour vérifier une aide financière applicable, il faut connaître :
- le modèle extérieur exact;
- le modèle intérieur;
- le jumelage;
- le numéro AHRI;
- les règles du programme en vigueur au moment de l’installation.
Nous préférons donc toujours confirmer ces éléments avant d’annoncer un montant.
Les erreurs à éviter dans une installation similaire
Cette installation de thermopompe centrale à LaSalle permet de mettre en évidence plusieurs erreurs fréquentes.
Placer l’unité trop près du sol.
La neige et les dégivrages deviennent beaucoup plus problématiques.
Bloquer le côté service.
Un accès insuffisant augmente les coûts et la difficulté des interventions futures.
Multiplier les détours de tuyauterie.
Un parcours plus direct est généralement plus propre et plus facile à maintenir.
Choisir le tonnage uniquement selon les pieds carrés.
Le bâtiment complet doit être évalué.
Ignorer la pression statique.
Une thermopompe centrale dépend entièrement de la distribution d’air.
Annoncer les valeurs maximales de la gamme pour tous les modèles.
Les performances réelles varient selon la capacité et le jumelage.
Une installation adaptée à LaSalle et aux contraintes de Montréal
Ce projet est particulièrement représentatif de notre approche chez AirGreen.
Nous avons travaillé avec une façade de brique existante, une zone technique compacte et un espace extérieur où il était préférable de garder le sol libre. Le groupe EVOX G3 a donc été installé sur une structure métallique surélevée, avec les raccordements regroupés du côté service et une trajectoire courte vers le mur.
Le résultat combine la technologie de la MIDEA EVOX G3 avec une implantation adaptée à la maison :
- inverter;
- chauffage basse température;
- R-454B;
- soufflerie intérieure adaptative;
- compatibilité 24 V ou communicante;
- filtration MERV 13;
- plusieurs capacités disponibles;
- unité intérieure modulaire.
Pour nous, c’est la différence entre vendre une thermopompe et réaliser une véritable installation CVAC.
À LaSalle, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous cherchons toujours à dimensionner correctement le système, à respecter l’architecture du bâtiment et à rendre l’installation aussi facile à entretenir qu’à utiliser.
