À Napierville, une installation où le positionnement de l’unité murale faisait toute la différence
Cette installation de thermopompe murale MIDEA MIDEA35 à Napierville illustre un aspect que nous considérons essentiel chez AirGreen : une thermopompe performante doit également être positionnée correctement à l’intérieur de la pièce.

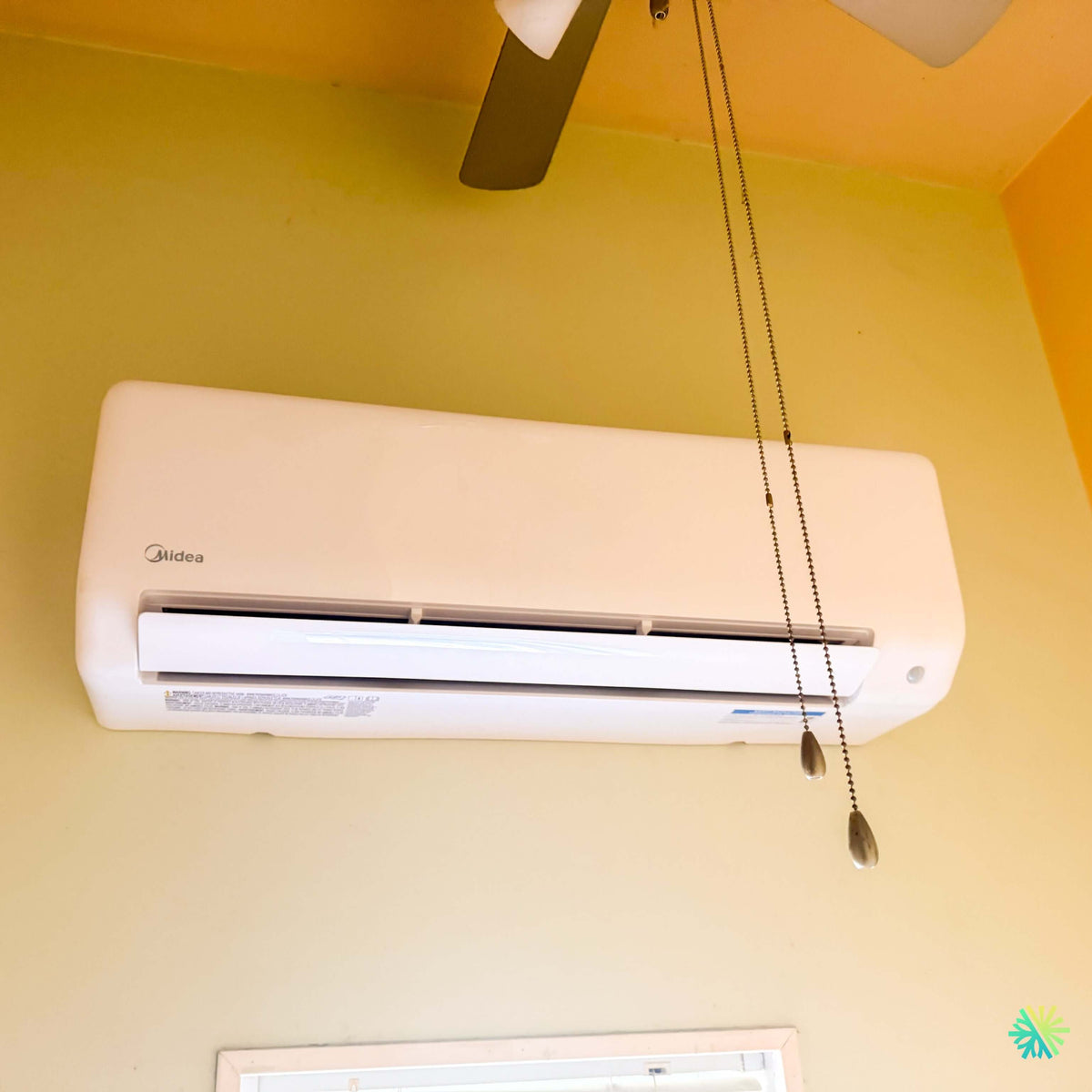

Sur la photographie prise après nos travaux, l’unité intérieure Midea est installée dans la partie supérieure du mur, juste sous le plafond. Un ventilateur de plafond se trouve à proximité et une ouverture est visible plus bas sur le même mur. Cette configuration imposait donc de réfléchir à la hauteur de l’appareil, à la direction du débit d’air et à l’espace disponible autour de l’unité.
Le résultat est une installation discrète et bien intégrée : la thermopompe murale occupe une zone qui n’empiète pas sur l’espace de vie et laisse le bas du mur disponible, tout en permettant au volet de soufflage de diriger l’air vers la pièce.
Le modèle choisi, la MIDEA35, appartient à la série murale haut de gamme de Midea. La documentation du fabricant la présente comme une thermopompe fonctionnant avec le réfrigérant R-454B, compatible avec des conditions de chauffage jusqu’à -30 °C et offrant, selon la capacité, un rendement pouvant atteindre 33,3 SEER2 et 22,0 HSPF2.
Pourquoi l’emplacement intérieur est déterminant
Lorsqu’un propriétaire compare plusieurs systèmes de chauffage et climatisation à Napierville, l’attention se porte souvent sur la marque, le nombre de BTU et le prix. Pourtant, l’emplacement de l’unité intérieure peut avoir une influence considérable sur le confort réel.
Une unité murale fonctionne en aspirant l’air de la pièce par sa partie supérieure, puis en le faisant circuler à travers son échangeur avant de le redistribuer par le volet inférieur. Elle doit donc disposer de suffisamment d’espace autour d’elle pour permettre une circulation d’air adéquate.
Sur ce chantier, plusieurs éléments étaient visibles dans la zone d’installation :
- le plafond relativement proche;
- un ventilateur de plafond;
- les chaînes de commande du ventilateur;
- une ouverture située sous l’appareil;
- une portion de mur disponible suffisamment large pour accueillir l’unité Midea.
Plutôt que d’installer la thermopompe à un endroit plus bas simplement parce qu’il semblait libre, nous avons utilisé la partie supérieure du mur afin de favoriser une distribution plus naturelle de l’air dans la pièce.
Cette approche est particulièrement utile en climatisation puisque l’air frais descend naturellement. En chauffage, le mouvement de l’air et le réglage du volet deviennent tout aussi importants afin de pousser la chaleur vers la zone occupée plutôt que de la laisser s’accumuler près du plafond.
Une cohabitation réfléchie avec le ventilateur de plafond
La présence d’un ventilateur de plafond représente une particularité intéressante de ce projet de thermopompe Midea à Napierville.
Un ventilateur et une thermopompe peuvent parfaitement être utilisés dans une même pièce, mais leur positionnement doit être réfléchi. L’objectif consiste à éviter que le ventilateur ne perturbe directement la sortie d’air de la thermopompe ou que les deux appareils soient placés dans une configuration qui limite leur fonctionnement.
Sur la photo, l’unité Midea est installée sur le mur alors que le ventilateur reste centré plus loin dans la pièce. Le volet de soufflage de la thermopompe peut ainsi envoyer l’air vers l’espace occupé.
Dans certaines situations, le ventilateur de plafond peut même contribuer à redistribuer l’air dans une grande pièce, à condition d’être utilisé intelligemment. En période de chauffage, une circulation lente peut aider à ramener vers la zone occupée une partie de l’air chaud accumulé en hauteur. En été, il peut compléter la sensation de fraîcheur créée par la climatisation murale.
La MIDEA35 : une série conçue pour le climat québécois
La gamme MIDEA35 proposée dans la documentation du fabricant comprend trois capacités de climatisation :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h.
Les combinaisons officielles sont les suivantes :
| Capacité | Unité intérieure | Unité extérieure | Référence AHRI |
|---|---|---|---|
| 9 000 BTU/h | MSESU-H09B-2A | MO1SS-H09B-2A | 215471386 |
| 12 000 BTU/h | MSESU-H12B-2A | MO1SS-H12B-2A | 215471387 |
| 18 000 BTU/h | MSESU-H18B-2A | MO1SS-H18B-2A | 215471388 |
La capacité exacte installée sur ce chantier n’est pas lisible avec certitude sur la photographie. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à cette installation.
Les trois configurations sont toutefois présentées par Midea comme des appareils Cold Climate V6.1, utilisant le R-454B.
Des rendements qui varient selon la capacité
Les performances de la MIDEA35 ne sont pas identiques pour toutes les tailles.
Midea publie les valeurs suivantes :
- 9 000 BTU : 33,3 SEER2 et 22,0 HSPF2 IV;
- 12 000 BTU : 29,4 SEER2 et 14,5 HSPF2 IV;
- 18 000 BTU : 25,6 SEER2 et 16,2 HSPF2 IV.
Ces différences rappellent pourquoi il est important de comparer le numéro de modèle exact plutôt que de se fier uniquement au nom de la série.
Un propriétaire qui voit « MIDEA35 » dans une soumission doit aussi vérifier :
- la capacité en BTU;
- le numéro de l’unité intérieure;
- le numéro de l’unité extérieure;
- la référence AHRI;
- les dimensions;
- les besoins électriques;
- les dimensions de tuyauterie frigorifique.
Chez AirGreen, ces vérifications font partie de notre approche lorsque nous préparons une installation CVAC à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
Chauffage jusqu’à -30 °C : ce que cela signifie réellement
Pour les trois configurations MIDEA35, la plage de fonctionnement publiée en chauffage s’étend jusqu’à -30 °C. En climatisation, Midea indique une plage allant jusqu’à 50 °C.
Ce chiffre de -30 °C est évidemment pertinent au Québec, mais il doit être correctement interprété.
Une température minimale de fonctionnement ne signifie pas que la thermopompe fournit exactement la même quantité de chaleur à -30 °C qu’à 0 °C. La capacité disponible varie avec les conditions extérieures.
La fiche technique MIDEA fournit justement une donnée plus précise à -15 °C :
- 13 500 BTU/h pour les versions 9 000 et 12 000 BTU;
- 22 600 BTU/h pour la version 18 000 BTU.
Pour nous, ce type de valeur est particulièrement utile lorsqu’il faut évaluer les besoins d’une résidence et déterminer dans quelle mesure une thermopompe peut contribuer au chauffage pendant les périodes froides.
La technologie à vitesse variable : moins de variations dans la pièce
La MIDEA35 utilise la technologie à vitesse variable de Midea.
Contrairement à un système conventionnel qui fonctionne principalement selon des cycles marche-arrêt, un compresseur à vitesse variable peut adapter son régime aux besoins réels de la pièce.
La brochure explique que cette technologie permet au compresseur de fonctionner en continu selon l’évolution de la demande en température et qu’elle contribue à limiter les variations de température.
Concrètement, lorsque la température demandée est presque atteinte, le système peut réduire progressivement son fonctionnement plutôt que de s’arrêter complètement.
Cette modulation est particulièrement appréciable dans :
- les chambres;
- les espaces de travail;
- les salons;
- les maisons à aire ouverte;
- les pièces où l’on recherche une température plus stable pendant de longues périodes.
Un appareil intérieur qui peut fonctionner à très faible niveau sonore
La présence du ventilateur de plafond sur notre photo rappelle également une autre préoccupation fréquente : le bruit.
Pour la MIDEA35, les niveaux sonores publiés à l’intérieur peuvent descendre jusqu’à 19 dB(A) sur les versions 9 000 et 12 000 BTU, et jusqu’à 16 dB(A) sur la version 18 000 BTU dans certaines conditions de fonctionnement.
Le bruit réellement perçu dépend naturellement de la vitesse du ventilateur, de la charge de chauffage ou de climatisation et de l’acoustique de la pièce.
Pour une installation dans une chambre, un bureau ou une pièce de vie, ce critère mérite toutefois d’être pris au sérieux.
Un contrôle du débit d’air particulièrement intéressant
Midea indique que ses unités murales proposent jusqu’à 100 niveaux de réglage du volume d’air, permettant d’ajuster progressivement le fonctionnement du ventilateur.
Sur cette installation de Napierville, cette capacité de réglage est particulièrement pertinente.
L’unité est placée haut sur le mur. Selon que l’on souhaite refroidir rapidement la pièce, maintenir simplement une température stable ou chauffer l’espace pendant plusieurs heures, la vitesse et l’orientation de l’air peuvent être ajustées.
Une bonne utilisation du volet permet notamment d’éviter qu’un courant d’air soit dirigé constamment vers une personne assise au même endroit.
Capteur intelligent, contrôle d’humidité et plusieurs modes de confort
La série MIDEA35 partage de nombreuses fonctions avec les séries MIDEA28 et MIDEA25.
La brochure Midea mentionne notamment :
- la commande Wi-Fi;
- la minuterie;
- le mode nuit;
- le mode silencieux;
- le chauffage à 8 °C;
- le réglage du ventilateur de 1 % à 100 %;
- la fonction Follow Me;
- l’oscillation horizontale;
- l’oscillation verticale;
- le nettoyage automatique;
- le capteur intelligent;
- le contrôle de l’humidité;
- l’interface 24 V offerte en option;
- la commande filaire offerte en option.
Ces fonctions ont leur utilité, mais certaines deviennent particulièrement intéressantes selon le type d’espace.
La fonction Follow Me
Avec Follow Me, le capteur situé dans la télécommande mesure la température près de l’endroit où se trouve l’utilisateur. Le système peut ainsi se baser sur cette mesure plutôt que seulement sur celle prise directement à l’unité intérieure.
Dans une pièce où l’unité est installée près du plafond, cette fonction peut améliorer la perception du confort, car la température à hauteur d’occupation peut différer de celle mesurée en hauteur.
Le mode chauffage à 8 °C
Le mode 8 °C sert à maintenir une température minimale lorsque le bâtiment reste inoccupé. Selon le guide Midea, cette fonction vise notamment à aider à prévenir le gel de la maison lors d’absences prolongées.
Pour une résidence secondaire, un chalet ou certaines propriétés occupées de façon intermittente, cette fonction peut être pratique.
La commande Wi-Fi
La commande Wi-Fi permet de gérer la climatisation à distance à partir d’un appareil intelligent.
Cela permet notamment de modifier une température avant de rentrer à la maison ou de vérifier le fonctionnement du système sans être physiquement devant l’appareil.
Ce projet de Napierville montre pourquoi une installation murale ne doit jamais être improvisée
Vérifier l’espace disponible avant de choisir la capacité
L’image de cette installation montre une unité relativement large installée sous le plafond.
Les dimensions physiques changent selon la capacité MIDEA35.
Les modèles 9 000 et 12 000 BTU ont une unité intérieure de 37,99 po de largeur, tandis que le modèle 18 000 BTU atteint 44,88 po.
Cette différence de près de sept pouces peut devenir déterminante lorsqu’on travaille :
- entre deux murs;
- au-dessus d’une porte;
- près d’une fenêtre;
- sous un plafond en pente;
- à proximité d’un ventilateur;
- dans une pièce où très peu de surfaces murales sont disponibles.
C’est pourquoi nous vérifions toujours la configuration réelle de la pièce avant de confirmer l’emplacement définitif d’une thermopompe murale.
Le nombre de BTU ne doit pas être choisi seulement selon la superficie
Une erreur fréquente consiste à croire qu’il suffit d’associer automatiquement un nombre de pieds carrés à un nombre de BTU.
La superficie constitue seulement une partie de l’analyse.
Nous devons aussi considérer :
- le niveau d’isolation;
- la quantité de fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- la configuration des pièces;
- le nombre d’étages;
- les pertes thermiques;
- l’utilisation de l’espace;
- la circulation naturelle de l’air.
Une unité trop grande peut atteindre rapidement la température demandée sans fonctionner assez longtemps pour maintenir un confort uniforme.
Une unité trop petite peut au contraire fonctionner continuellement sans parvenir à répondre aux besoins lors des journées les plus difficiles.
Les conduites frigorifiques varient selon le modèle
La MIDEA35 comporte également une différence technique importante entre ses capacités.
Pour les modèles 9 000 et 12 000 BTU, Midea demande des conduites de 1/4 po et 3/8 po.
Pour le modèle 18 000 BTU, les conduites deviennent 3/8 po et 5/8 po.
Lorsqu’une thermopompe remplace un ancien appareil, nous devons donc vérifier les dimensions des conduites existantes avant de décider si elles peuvent être réutilisées.
Installer une nouvelle machine sur une tuyauterie non conforme simplement pour éviter de refaire le parcours n’est pas une bonne pratique.
L’alimentation électrique change elle aussi
La MIDEA35 fonctionne en 208/230 V monophasé 60 Hz.
Pour l’unité extérieure, l’ampérage minimal admissible indiqué est de :
- 16 A pour le 9 000 BTU;
- 16 A pour le 12 000 BTU;
- 24,9 A pour le 18 000 BTU.
Midea indique des protections maximales de respectivement 20 A, 20 A et 25 A.
Ces valeurs montrent pourquoi le panneau électrique et le circuit existant doivent être vérifiés avant une installation.
L’entretien a été pris en considération dès la conception de l’appareil
Midea indique que la roue du ventilateur intérieur des séries MIDEA35, MIDEA28 et MIDEA25 peut être retirée afin de permettre un nettoyage approfondi de l’unité.
Cette caractéristique est intéressante à long terme.
Une thermopompe murale déplace un volume important d’air pendant toute sa vie utile. Même lorsque les filtres sont nettoyés régulièrement, de la poussière peut progressivement s’accumuler sur l’échangeur ou la turbine.
Un entretien CVAC périodique aide à conserver :
- un bon débit d’air;
- une meilleure propreté intérieure;
- un fonctionnement silencieux;
- un drainage adéquat;
- des performances plus constantes.
Et les subventions disponibles au Québec?
Les combinaisons MIDEA35 présentées dans la brochure disposent chacune d’un numéro de référence AHRI et sont indiquées Cold Climate V6.1.
Cependant, la présence d’une certification ne suffit pas à déterminer automatiquement le montant d’une subvention.
Les programmes peuvent changer et les critères peuvent dépendre :
- du numéro AHRI exact;
- de la capacité installée;
- du type de bâtiment;
- du système remplacé;
- du programme en vigueur au moment des travaux;
- des documents fournis avec la demande.
Chez AirGreen, nous recommandons donc de vérifier l’admissibilité exacte de la combinaison installée plutôt que de se fier uniquement à la mention MIDEA35.
Une garantie résidentielle à vérifier selon les conditions du programme
La brochure Midea indique pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des modalités et conditions applicables.
L’enregistrement de l’appareil et le respect des conditions du fabricant restent importants pour préserver l’admissibilité aux garanties prévues.
Ce que cette installation de Napierville résume de notre approche chez AirGreen
Sur ce chantier, l’intérêt ne réside pas uniquement dans la présence d’une MIDEA35 sur le mur.
Ce qui compte réellement est la façon dont l’appareil a été intégré à l’espace existant.
Nous avons dû tenir compte du plafond, du ventilateur, de l’ouverture sous l’unité, du dégagement nécessaire et de la direction du débit d’air. L’installation finale utilise une partie du mur qui aurait autrement été difficile à exploiter, sans encombrer la pièce.
C’est cette logique que nous appliquons sur nos projets d’installation de thermopompe à Napierville, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Nous ne voulons pas simplement fixer une unité au premier emplacement libre. Nous cherchons plutôt une combinaison entre :
- le bon dimensionnement;
- la bonne position;
- une diffusion efficace de l’air;
- un parcours technique réalisable;
- l’accessibilité pour l’entretien;
- une intégration visuelle propre;
- la conformité électrique et frigorifique.
La thermopompe murale MIDEA MIDEA35 installée ici est conçue pour offrir chauffage et climatisation dans une seule unité, avec un fonctionnement pouvant descendre jusqu’à -30 °C, un rendement allant jusqu’à 33,3 SEER2, une technologie à vitesse variable et plusieurs fonctions de contrôle du confort.
Mais ce chantier de Napierville rappelle surtout une règle que nous considérons essentielle chez AirGreen : les performances inscrites sur une fiche technique prennent toute leur valeur lorsque l’installation est elle-même correctement planifiée.
