Installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 500 à Saint-Valentin, en Montérégie sur la Rive-Sud

À Saint-Valentin, une installation Fujitsu Altair 500 adaptée à une pièce où chaque pouce de mur comptait

Certaines installations de thermopompe murale paraissent simples une fois terminées, alors que le véritable travail se joue dans les détails invisibles : choisir la bonne hauteur, conserver les dégagements nécessaires, trouver une trajectoire logique pour la tuyauterie et installer l’appareil sans compromettre l’aménagement futur de la pièce. Notre intervention à Saint-Valentin, en Montérégie, en est un bon exemple.

Pour ce projet résidentiel, nous avons installé une Fujitsu AIRSTAGE Altair 500, une thermopompe murale simple zone de nouvelle génération fonctionnant au réfrigérant R-32. La photo de l’installation montre clairement la contrainte principale : l’unité intérieure devait être placée très haut sur le mur, dans une zone relativement serrée près du plafond et à proximité d’un angle architectural.

Nous ne disposions donc pas d’un grand mur parfaitement dégagé sur lequel positionner l’appareil sans réflexion préalable. Il fallait profiter de l’espace disponible tout en préservant la capacité de l’unité à aspirer et distribuer l’air correctement.

Le résultat est une installation compacte qui libère l’espace inférieur du mur et permet de conserver la pièce fonctionnelle. Dans un secteur comme Saint-Valentin, où l’on retrouve des résidences de configurations et d’époques très différentes, cette capacité à adapter une installation CVAC au bâtiment réel est souvent aussi importante que le choix de la thermopompe elle-même.

Une unité intérieure installée près du plafond : un travail de précision

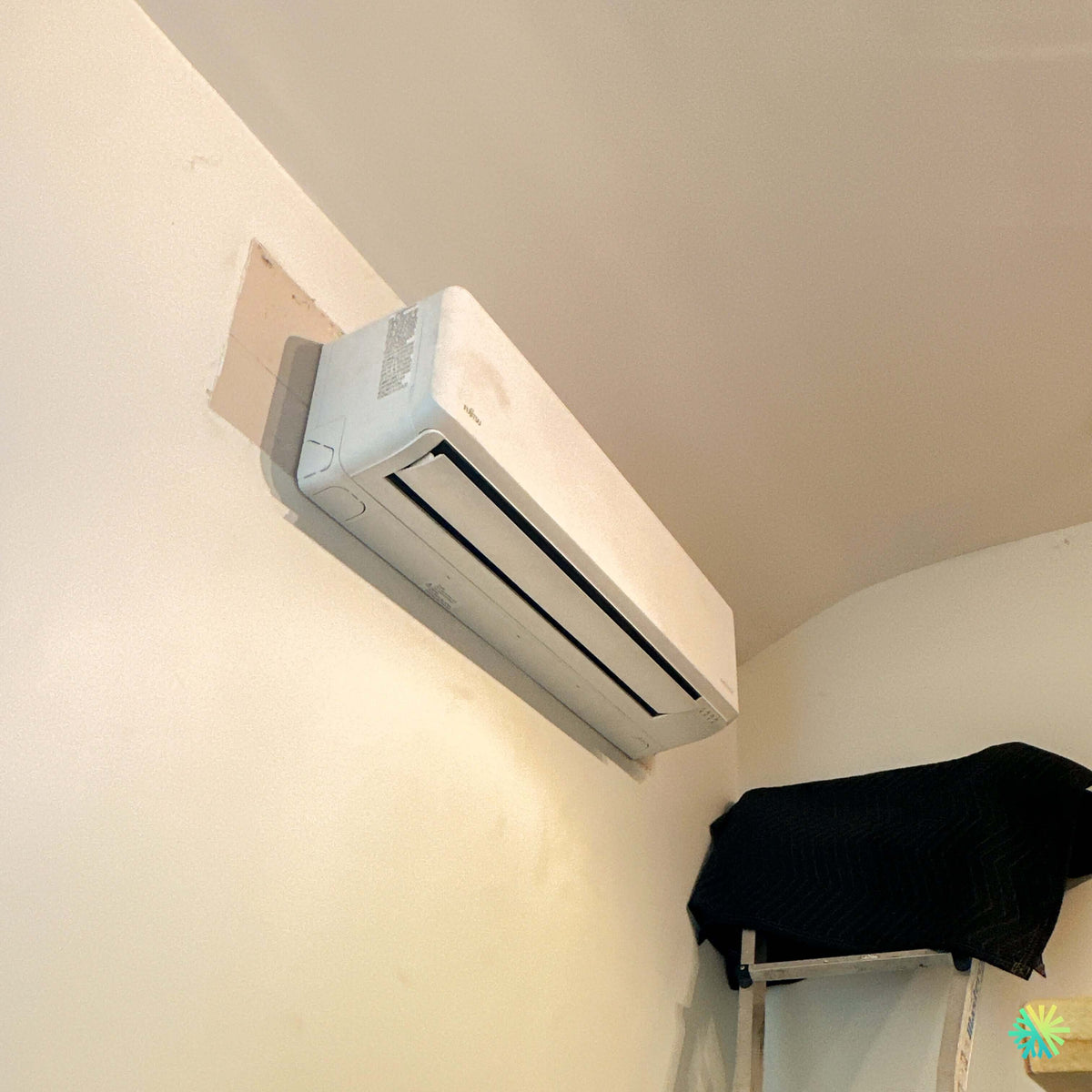

Ce qui attire immédiatement l’attention sur la photo est la position élevée de l’unité intérieure Fujitsu.

Installer une thermopompe murale à cet endroit demande davantage que de mesurer la largeur disponible. Une unité murale aspire une partie importante de son air par le haut. Nous devons donc prendre en compte :

• le dégagement avec le plafond;
• l'accès aux filtres pour l'entretien CVAC;
• la circulation d'air autour de l'appareil;
• la trajectoire du volet de soufflage;
• le passage des lignes frigorifiques;
• l'évacuation des condensats;
• les particularités du mur derrière l'appareil.

Dans cette installation à Saint-Valentin, la configuration nous a amenés à utiliser efficacement la portion supérieure du mur. Cela laisse la partie basse disponible pour le mobilier ou d'autres usages, ce qui devient particulièrement pertinent dans les petites pièces ou dans les bâtiments où les surfaces murales libres sont limitées.

La photo montre également une zone de finition murale visible derrière le côté gauche de l’unité, ce qui indique que l'installation s'intègre dans un environnement où des travaux de finition sont encore en cours ou devront être complétés autour de l'appareil. Notre priorité, dans ce genre de situation, demeure d'établir d'abord une installation mécanique fiable et correctement positionnée, puis de permettre une finition propre autour de l'équipement.

Pourquoi nous ne choisissons jamais l’emplacement simplement parce que « l’unité entre »

Une erreur fréquente consiste à vérifier uniquement si le boîtier intérieur tient entre deux obstacles.

Pour nous, ce n'est pas suffisant.

Une thermopompe Fujitsu peut physiquement entrer dans un espace sans que cet emplacement soit nécessairement idéal pour son fonctionnement. Le débit d'air doit pouvoir atteindre la zone occupée de la pièce. L'air chaud, qui tend naturellement à monter, doit notamment être dirigé correctement en mode chauffage.

Nous devons également penser aux années qui suivent l'installation. Les filtres devront être retirés, le serpentin intérieur pourra nécessiter un nettoyage et la turbine ainsi que le système de drainage devront demeurer accessibles.

À Saint-Valentin, nous avons donc travaillé avec l'architecture existante plutôt que de forcer une installation standardisée qui aurait pu être plus facile pour l'installateur, mais moins logique pour le propriétaire.

Fujitsu AIRSTAGE Altair 500 : une nouvelle série murale au R-32

La Fujitsu Altair 500 fait partie de la série H simple zone d'AIRSTAGE. Fujitsu propose cette famille dans plusieurs capacités : 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1. La fiche technique indique des capacités nominales de climatisation de 9 000, 12 000, 18 000, 22 000, 30 000 et 33 000 BTU/h, avec des capacités nominales de chauffage allant de 10 000 à 34 000 BTU/h selon le modèle.

La capacité exacte de l'appareil visible sur notre photo de Saint-Valentin n'est pas suffisamment identifiable pour que nous affirmions un nombre de BTU précis simplement en regardant le boîtier. C'est un point important : plusieurs modèles Fujitsu peuvent partager des dimensions intérieures très proches.

Pour déterminer correctement les BTU nécessaires dans une résidence, nous devons tenir compte du volume à traiter, de l'isolation, de la fenestration, de l'exposition solaire, de la circulation entre les pièces et du rôle que la thermopompe devra jouer pendant l'hiver.

Des performances énergétiques élevées dans toute la gamme Altair 500

La fiche Fujitsu fournit des rendements différents selon chacune des capacités.

Le TRÈS2 annoncé varie notamment de 21,0 à 26,0 BTU/hW selon le modèle. À titre d'exemple, le modèle 09KPAS1 atteint 26,0, le 12KPAS1 atteint 24,0 et le 18KPAS1 affiche 22,0. Fujitsu indique également des coefficients de performance et des classifications ENERGY STAR variables selon les capacités.

Ces données sont importantes pour une personne qui compare plusieurs thermopompes, mais nous recommandons de ne jamais réduire une décision à une seule valeur de rendement.

Un appareil très efficace mais mal dimensionné peut offrir un résultat moins satisfaisant qu'une thermopompe correctement sélectionnée et installée.

La consommation réelle dépend aussi du bâtiment, de la température de consigne, des conditions extérieures et de la façon dont le système est utilisé.

Chauffage jusqu’à -15 °C selon les spécifications de la gamme

Pour les propriétaires de Saint-Valentin et de la Rive-Sud, la performance hivernale est évidemment une donnée essentielle.

La documentation officielle de l'Altair 500 indique une plage de fonctionnement en chauffage de -15 °C à 24 °C pour les modèles de cette série.

Cela distingue l'Altair 500 de certaines autres familles Fujitsu conçues pour des températures extérieures encore plus basses.

Ce détail doit être compris avant l'achat. Lorsqu'une thermopompe doit constituer la principale source de chauffage d'une maison pendant des périodes de froid intense, nous analysons non seulement sa capacité nominale, mais aussi son comportement à basse température et la présence d'un chauffage complémentaire.

Dans un projet où l'appareil sert surtout à fournir une climatisation efficace l'été, à chauffer pendant une grande partie de l'automne et du printemps et à réduire l'utilisation d'un autre système de chauffage, l'analyse peut être différente.

Le meilleur équipement est celui qui correspond au scénario réel du bâtiment.

Le R-32 : un changement important par rapport au R-410A

L'Altair 500 fonctionne au R-32, un réfrigérant que l'on retrouve maintenant dans plusieurs nouvelles générations de systèmes CVAC.

Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, soit une réduction annoncée de 68 %. Le fabricant précise également que ses systèmes au R-32 nécessitent une quantité réduite de réfrigérant tout en maintenant les performances recherchées en chauffage et en climatisation.

Pour une nouvelle installation de thermopompe à Saint-Valentin, cela signifie surtout que nous travaillons avec une plateforme conçue spécifiquement pour cette nouvelle génération de réfrigérant.

Les procédures d'installation, de mise en service et d'intervention doivent évidemment respecter les exigences applicables à l'équipement.

Technologie Inverter : plus qu’un simple argument de marketing

L'Altair 500 utilise un compresseur Inverter, ce qui permet au système d'ajuster son fonctionnement selon la demande plutôt que de fonctionner uniquement selon un cycle pleine puissance-arrêt.

Dans une pièce comme celle de notre projet à Saint-Valentin, cette modulation contribue à maintenir une température plus stable.

Lorsque la pièce est très chaude, l'appareil peut travailler davantage. Lorsqu'elle approche de la consigne, il peut diminuer progressivement sa capacité au lieu de s'arrêter brutalement et de redémarrer peu après.

Cette modulation peut contribuer à :

• réduire les variations de température;
• améliorer le confort;
• diminuer les cycles marche-arrêt;
• permettre un fonctionnement plus discret;
• mieux adapter la consommation électrique à la demande réelle.

C'est précisément le type de comportement que l'on recherche dans une thermopompe murale résidentielle utilisée quotidiennement.

Jusqu’à 19 dB(A) sur les modèles les plus silencieux

Dans une petite pièce, le bruit devient beaucoup plus perceptible que dans un grand espace ouvert.

La gamme Altair 500 offre plusieurs vitesses de ventilation, incluant un mode calme. Selon le tableau technique Fujitsu, les modèles 09KPAS1 et 12KPAS1 peuvent descendre jusqu'à 19 dB(A) en climatisation et 21 dB(A) en chauffage en vitesse calme. Les valeurs augmentent progressivement avec les capacités plus élevées.

Cette donnée est particulièrement intéressante pour une unité installée près d'une zone de vie, d'un bureau ou d'une chambre.

Nous rappelons toutefois qu'un système silencieux sur papier doit aussi être bien installé. Les vibrations, un mauvais support, une tuyauterie sous contrainte ou un contact avec certains éléments du bâtiment peuvent créer des bruits qui ne proviennent pas directement de la thermopompe elle-même.

De l’installation visible aux détails techniques qui déterminent la fiabilité

Une tuyauterie différente selon les capacités : un détail à ne jamais improviser

L'une des informations les plus importantes dans la fiche technique de l'Altair 500 concerne les diamètres de tuyauterie frigorifique.

Ils ne sont pas identiques pour toute la gamme :

• 09KPAS1 et 12KPAS1 : liquide 1/4 po, gaz 3/8 po;
• 18KPAS1 et 24KPAS1 : liquide 1/4 po, gaz 1/2 po;
• 30KPAS1 et 36KPAS1 : liquide 3/8 po, gaz 5/8 po.

Pour un remplacement de thermopompe, cette donnée peut déterminer si la tuyauterie existante est compatible.

Il serait risqué de choisir un nouveau système uniquement parce que son unité intérieure entre dans le même espace que l'ancien appareil. Nous devons également vérifier les diamètres des conduites, la longueur du parcours, leur état et la configuration de l'installation.

Des longueurs de ligne généreuses lorsque l’unité extérieure doit être éloignée

Selon la capacité sélectionnée, Fujitsu permet des longueurs maximales de tuyauterie allant de 20 m à 50 m.

Les modèles 09 et 12 peuvent atteindre environ 66 pi, les modèles 18 et 24 environ 98 pi, et les modèles 30 et 36 jusqu'à environ 164 pi selon les conditions précisées par le fabricant.

Cette flexibilité devient utile lorsqu'il n'est pas souhaitable de placer l'unité extérieure exactement de l'autre côté du mur de l'unité intérieure.

À Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous rencontrons régulièrement des projets où il faut contourner une terrasse, éviter un passage, respecter une façade ou placer l'unité extérieure dans une zone plus pratique pour l'entretien.

Une longueur maximale généreuse facilite ces projets, mais elle ne signifie pas que nous devons systématiquement utiliser le parcours le plus long. Une installation simple, propre et logique demeure préférable lorsqu'elle est possible.

Une alimentation électrique adaptée à chaque capacité

Toute la gamme Altair 500 utilise une alimentation 208-230 V, 60 Hz, monophasée, mais le disjoncteur requis varie selon le modèle.

La fiche Fujitsu indique :

• 15 A pour les modèles 09KPAS1, 12KPAS1 et 18KPAS1;
• 20 A pour le 24KPAS1;
• 30 A pour les 30KPAS1 et 36KPAS1.

Ce détail illustre pourquoi nous vérifions toujours le modèle exact avant de préparer l'alimentation électrique.

La pratique consistant à conserver automatiquement l'ancien disjoncteur parce qu'une thermopompe était déjà installée est à éviter.

Serpentins ProCore et ailettes Hydro Fin

La page consacrée aux caractéristiques de l'Altair 500 mentionne les serpentins ProCore en cuivre, décrits par Fujitsu comme étant conçus pour offrir une résistance accrue à la corrosion.

Le fabricant indique également l'utilisation d'un échangeur avec ailettes Hydro Fin, destiné à renforcer la résistance à la corrosion et la durabilité du serpentin.

Ce type de détail technique est particulièrement pertinent pour un appareil qui devra fonctionner pendant de nombreuses années et subir des milliers d'heures de cycles de chauffage et de climatisation.

La durabilité d'une thermopompe dépend toutefois également de l'installation et de l'entretien : filtres propres, échangeur intérieur entretenu, drain dégagé et unité extérieure exempte d'obstructions.

Une télécommande rétroéclairée et plusieurs possibilités de contrôle

La thermopompe Altair 500 est fournie avec une télécommande sans fil rétroéclairée, dotée de touches lumineuses selon Fujitsu.

Plusieurs modes sont disponibles, notamment l'économie d'énergie, la chaleur minimale, le dégivrage automatique et le redémarrage automatique.

Pour les utilisateurs qui souhaitent davantage de contrôle, Fujitsu propose également différents accessoires optionnels, dont un adaptateur Wi-Fi permettant l'utilisation de l'application AIRSTAGE Mobile, ainsi que plusieurs interfaces filaires ou destinées à l'intégration avec des systèmes de contrôle plus élaborés.

Ces options peuvent être intéressantes, mais elles doivent être choisies selon les besoins réels. Une installation résidentielle simple n'a pas nécessairement besoin de la même architecture de contrôle qu'un bâtiment commercial ou qu'une maison fortement automatisée.

Subventions : pourquoi le numéro de modèle exact reste indispensable

Plusieurs références de l'Altair 500 présentent des classifications ENERGY STAR, et la fiche technique distingue également différentes certifications selon les capacités.

Pour une demande de subvention ou de remise énergétique au Québec, nous ne nous contentons cependant jamais du nom commercial « Fujitsu Altair 500 ».

L'admissibilité dépend généralement de l'ensemble précis unité intérieure/unité extérieure, de sa certification et des règles du programme en vigueur au moment de l'installation.

Deux appareils appartenant à la même famille commerciale peuvent ne pas avoir exactement la même admissibilité ou le même montant de remise. C'est pourquoi nous vérifions ces informations à partir de la combinaison exacte de modèles au moment du devis plutôt que de promettre un montant sur la seule base du nom de la série.

Ce que cette installation à Saint-Valentin illustre particulièrement bien

Cette photo n'est pas celle d'une salle d'exposition où l'on dispose d'un mur blanc parfait spécialement conçu pour recevoir une thermopompe.

Elle montre une situation réelle.

Nous avons un appareil placé très haut, un plafond rapproché, une zone de mur autour de l'installation qui doit être intégrée à la finition et un espace de travail encore présent dans la pièce. C'est précisément dans ces projets que l'expérience d'un installateur devient importante.

Chez AirGreen, notre objectif n'est pas de rechercher systématiquement l'emplacement le plus rapide. Nous devons penser à la performance du système, au trajet des raccordements, à la facilité d'entretien et à la manière dont le propriétaire utilisera réellement l'espace une fois nos travaux terminés.

Les erreurs que nous cherchons à éviter sur une thermopompe murale

Lors d'une installation à Saint-Valentin, à Longueuil ou ailleurs dans le Grand Montréal, plusieurs erreurs peuvent réduire la qualité du résultat :

1. Installer l'unité trop près d'un obstacle sans considérer l'aspiration d'air.
2. Choisir les BTU uniquement selon une approximation de superficie.
3. Réutiliser une tuyauterie existante sans vérifier son diamètre.
4. Négliger la pente et le parcours du drainage.
5. Choisir un emplacement qui rend les filtres difficiles d'accès.
6. Positionner l'unité selon l'esthétique seulement, sans analyser la distribution d'air.
7. Installer un équipement incompatible avec l'alimentation électrique disponible.
8. Présumer qu'une série entière bénéficie automatiquement de la même subvention.

Une bonne installation CVAC est justement le résultat de toutes ces petites vérifications faites avant que la machine ne soit mise en marche.

AirGreen à Saint-Valentin et partout dans le Grand Montréal

Notre installation de cette Fujitsu AIRSTAGE Altair 500 à Saint-Valentin montre la manière dont nous adaptons chaque projet au bâtiment plutôt que d'imposer une configuration identique partout.

Nous réalisons des installations de thermopompes murales, des remplacements de systèmes et d'autres travaux de chauffage et climatisation à Saint-Valentin, Saint-Jean-sur-Richelieu, Napierville et dans toute la Rive-Sud, ainsi qu'à Montréal, Laval, Longueuil et sur la Rive Nord.

La Fujitsu Altair 500 apporte ici plusieurs éléments intéressants : réfrigérant R-32, technologie Inverter, fonctionnement silencieux, plusieurs capacités disponibles, longueurs de tuyauterie flexibles et options de contrôle avancées.

Mais le travail qui fait réellement la différence reste celui effectué sur place : analyser le bâtiment, choisir la capacité adéquate, respecter les spécifications du fabricant, trouver le bon emplacement et réaliser une installation qui continuera d'avoir du sens plusieurs années après notre départ.
