Installation d’une thermopompe centrale MIDEA EVOX G3 à Montréal-Est, sur l’île de Montréal

À Montréal-Est, une installation centrale sur support mural conçue pour garder l’unité dégagée, accessible et prête pour l’hiver québécois

Cette installation de thermopompe centrale MIDEA EVOX G3 à Montréal-Est illustre parfaitement un aspect que nous considérons essentiel chez AirGreen : une machine performante doit aussi être installée de manière logique par rapport au bâtiment, au climat et aux futures interventions d’entretien.

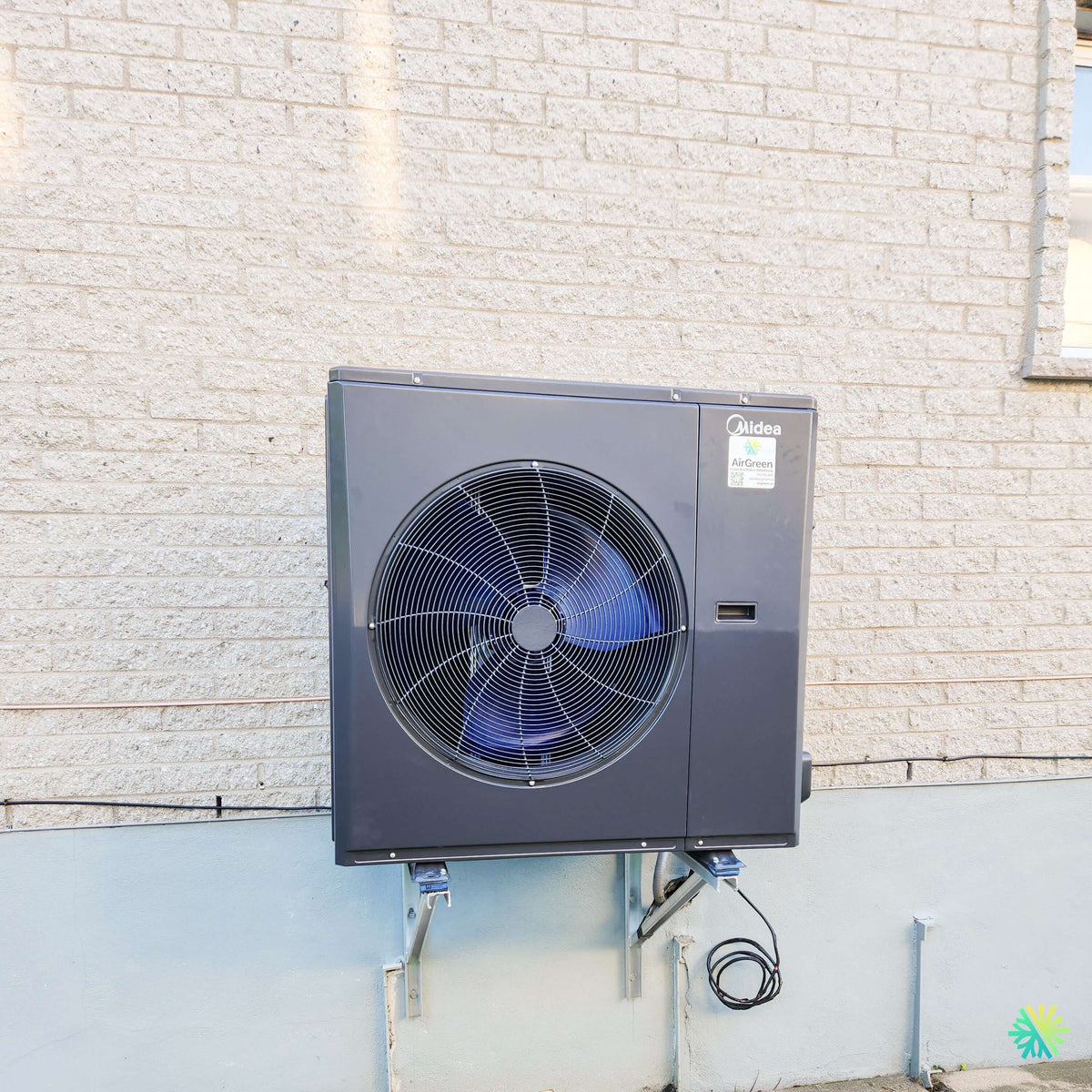

Sur la photographie de ce chantier, l’unité extérieure MIDEA est installée contre une grande façade de brique claire. Elle repose sur un support métallique surélevé, solidement fixé à la fondation, avec suffisamment d’espace sous le châssis pour éviter que l’appareil ne se retrouve directement au niveau du sol. Le grand ventilateur à décharge horizontale fait face à une zone dégagée, tandis que les raccordements sont regroupés du côté droit de la machine.

Le résultat est visuellement simple, mais cette simplicité repose sur plusieurs décisions techniques : hauteur du support, orientation du ventilateur, accès au panneau de service, position des conduites, dégagement devant l’appareil et anticipation des conditions hivernales.

La MIDEA EVOX G3 fait partie de la famille des systèmes centraux gainables Inverter conçus par MIDEA pour les projets de chauffage et de climatisation résidentiels, notamment dans le cadre de remplacements ou de modernisations de systèmes centraux existants.

Une installation volontairement surélevée par rapport au sol

Le premier détail qui ressort de la photo est la hauteur à laquelle nous avons positionné l’unité extérieure.

La thermopompe ne repose pas sur une petite dalle au niveau du terrain. Elle est installée sur un support métallique qui crée un espace important sous la machine.

Dans un climat comme celui de Montréal-Est, cette approche présente plusieurs avantages.

Elle permet notamment de limiter les risques liés :

• aux accumulations de neige;
• à la glace produite lors des dégivrages;
• aux feuilles et débris;
• à l’humidité près de la fondation;
• aux éclaboussures;
• à l’entretien du terrain autour de l’appareil.

Lorsqu’une thermopompe fonctionne en chauffage en hiver, son échangeur extérieur peut accumuler du givre. L’appareil effectue alors automatiquement des cycles de dégivrage.

Cette opération produit de l’eau.

Si le groupe extérieur est installé trop près du sol, cette eau peut geler sous l’appareil et créer progressivement une masse de glace qui complique le fonctionnement et le service.

Le support visible sur notre installation de Montréal-Est laisse donc une zone dégagée sous la thermopompe, ce qui constitue un détail particulièrement pertinent pour un appareil utilisé pendant toute l’année.

Le grand ventilateur frontal doit pouvoir déplacer son air librement

La MIDEA EVOX G3 utilise une conception extérieure à décharge horizontale.

MIDEA associe cette architecture à un ventilateur horizontal et à un échangeur vertical, une combinaison destinée à créer un passage d’air plus uniforme sur l’échangeur et à soutenir l’efficacité de l’échange thermique lorsque les températures extérieures diminuent.

Cela signifie que nous ne pouvons pas simplement installer l’unité là où il reste physiquement assez d’espace.

La face du ventilateur doit rester dégagée.

Nous évitons notamment de l’orienter directement vers :

• une clôture très rapprochée;
• un mur;
• une structure pleine;
• une haie dense;
• un autre condenseur;
• une zone où la neige pourrait créer un obstacle devant l’appareil.

Sur ce chantier, le ventilateur est tourné vers un espace ouvert, ce qui permet à la thermopompe de rejeter son air sans être enfermée contre une autre surface.

Une façade de brique dégagée simplifie le service futur

La photo montre également que l’unité n’est pas coincée entre plusieurs éléments de bâtiment.

Cela facilite grandement l’entretien CVAC.

Un technicien doit pouvoir intervenir sur plusieurs parties du système au fil des années :

• le compartiment électrique;
• les raccordements frigorifiques;
• les valves de service;
• le ventilateur;
• l’échangeur;
• les composantes électroniques.

Une installation trop serrée peut parfaitement fonctionner le jour de la mise en marche, puis devenir très difficile à entretenir quelques années plus tard.

Chez AirGreen, nous cherchons donc toujours à conserver un véritable accès technique.

Une photo qui semble avoir été prise avant la toute dernière finition

Sur la partie inférieure droite de l’installation, on aperçoit encore une boucle de câble.

Cela indique vraisemblablement que la photographie a été prise pendant la phase finale du chantier, avant la finition complète de certains raccordements extérieurs.

C’est un détail intéressant, car il montre une étape intermédiaire souvent absente des photos finales.

Avant de considérer une installation terminée, nous devons vérifier :

• les connexions;
• la fixation des câbles;
• la protection des conduites;
• les raccordements électriques;
• l’étanchéité;
• la configuration;
• le démarrage complet.

L’apparence finale vient après ces vérifications techniques.

Le R-454B : le réfrigérant utilisé dans cette nouvelle génération EVOX

La gamme EVOX G3 utilise le R-454B.

MIDEA indique avoir sélectionné ce réfrigérant A2L pour sa ligne de systèmes centraux EVOX et publie un potentiel de réchauffement global, ou GWP, de 466.

Cette transition vers les réfrigérants A2L fait partie des changements importants dans le domaine du CVAC.

Pour l’installateur, cela signifie que les procédures, les outils et certaines méthodes de travail doivent être adaptés au réfrigérant utilisé.

Nous devons notamment respecter les exigences applicables à :

• la manutention;
• la détection de fuites;
• la mise sous vide;
• la récupération;
• la charge;
• la mise en service.

Pour le propriétaire, l’enjeu principal est de faire installer le système par une équipe qui travaille réellement avec les nouvelles plateformes au R-454B.

Une thermopompe pensée pour fonctionner par grand froid

À Montréal-Est, la capacité de chauffage hivernal est évidemment une donnée centrale.

MIDEA annonce pour la plateforme EVOX G3 un fonctionnement continu jusqu’à -30 °C. La documentation présente également, dans les conditions d’essai spécifiées, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9. Le fabricant précise que certaines de ces données proviennent des essais d’un système MIDEA de 3 tonnes.

MIDEA explique également qu’en conditions de froid extrême, le compresseur peut utiliser une injection de vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimée et de soutenir la production de chaleur.

Pour une résidence montréalaise, cette caractéristique est beaucoup plus importante qu’un simple chiffre de rendement estival.

Les capacités disponibles dans la gamme EVOX G3

La troisième génération EVOX est proposée dans plusieurs capacités.

La documentation fournie présente notamment des configurations de :

• 18 000 BTU/h;
• 24 000 BTU/h;
• 30 000 BTU/h;
• 36 000 BTU/h;
• 48 000 BTU/h;
• 54 000 BTU/h.

Sur la photo du chantier de Montréal-Est, la référence complète de l’unité n’est pas suffisamment lisible pour confirmer honnêtement la capacité installée.

Nous préférons donc ne pas attribuer un tonnage au hasard.

Pour documenter correctement une installation, nous utilisons toujours les références exactes de l’unité extérieure et de l’unité intérieure.

Jusqu’à 19 SEER2, mais pas pour toutes les combinaisons

La gamme EVOX G3 peut atteindre, selon la combinaison :

• 19 SEER2;
• 12,5 EER2;
• 10,8 HSPF2;
• un COP jusqu’à 2,14 à 5 °F, soit environ -15 °C.

Le tableau technique montre cependant que ces valeurs changent selon la capacité.

MIDEA publie notamment les rendements suivants dans les combinaisons présentées :

• 18 000 BTU : 19 SEER2;
• 24 000 BTU : 18,6 SEER2;
• 30 000 BTU : 17,2 SEER2;
• 36 000 BTU : 17,7 SEER2;
• 48 000 BTU : 17,5 SEER2;
• 54 000 BTU : 17,5 SEER2.

C’est pourquoi nous ne présentons jamais « 19 SEER2 » comme une caractéristique universelle de chaque EVOX G3.

Le rendement réel doit être confirmé avec la combinaison installée.

Une thermopompe centrale ne se juge pas uniquement à son unité extérieure : le débit d’air intérieur fait partie du résultat

Toute l’installation CVAC doit travailler comme un ensemble

La photographie montre le condenseur extérieur, mais le confort à l’intérieur de la maison dépend tout autant de l’appareil de traitement d’air et du réseau de conduits.

Pour une thermopompe centrale MIDEA EVOX G3, nous devons donc nous intéresser aussi :

• aux retours d’air;
• aux conduits d’alimentation;
• aux transitions;
• aux grilles;
• aux filtres;
• à la pression statique;
• aux réglages du ventilateur.

Un groupe extérieur performant ne peut pas à lui seul corriger un réseau de conduits gravement sous-dimensionné.

Computational Constant Airflow 2.0 : une soufflerie capable de s’adapter

L’EVOX G3 utilise une technologie appelée Computational Constant Airflow 2.0.

MIDEA explique que la soufflerie peut ajuster sa vitesse et sa puissance en fonction des variations de résistance du réseau de conduits.

Dans la documentation, le fabricant illustre notamment le maintien d’un débit de 1 200 CFM à différentes pressions statiques, avec des exemples allant jusqu’à 1,2 po de colonne d’eau.

Le système permet aussi jusqu’à 60 niveaux d’ajustement du débit d’air.

Cette flexibilité est particulièrement intéressante dans une maison existante de Montréal-Est où les conduits ont souvent été installés bien avant la nouvelle thermopompe.

Ce que le système peut compenser, et ce qu’il ne peut pas corriger

Il ne faut cependant pas confondre adaptation et miracle mécanique.

Une soufflerie évoluée peut ajuster son fonctionnement lorsque le filtre change la résistance ou lorsque le réseau présente certaines variations normales.

Elle ne peut pas corriger entièrement :

• un retour d’air beaucoup trop petit;
• des conduits écrasés;
• des registres fermés;
• une transition extrêmement restrictive;
• des grilles mal dimensionnées.

Dans ces situations, nous devons intervenir sur le réseau lui-même.

Une unité intérieure pensée pour les rénovations

MIDEA a développé l’EVOX G3 avec l’objectif de faciliter certains remplacements de systèmes centraux.

La documentation présente notamment une conception intérieure compatible, selon la configuration, avec une alimentation 115 V ou 208/230 V. Les largeurs disponibles ont également été conçues pour correspondre à plusieurs formats courants de fournaises existantes.

Cela peut simplifier une rénovation à Montréal-Est lorsque le réseau central est déjà en place.

Nous devons néanmoins toujours mesurer :

• le plénum;
• le retour;
• la hauteur disponible;
• la salle mécanique;
• l’alimentation électrique;
• le drainage.

Plusieurs orientations possibles pour l’appareil intérieur

La conception modulaire de l’EVOX G3 permet différentes configurations de l’unité intérieure.

MIDEA présente notamment :

• installation ascendante;
• descendante;
• horizontale droite;
• horizontale gauche;
• configuration low-boy pour les espaces de hauteur réduite.

Dans des propriétés existantes de l’île de Montréal, cette souplesse peut éviter des modifications beaucoup plus lourdes du réseau de conduits.

Une filtration MERV 13 disponible selon la configuration

La documentation prévoit également une compatibilité avec des filtres MERV 13 de 1, 2 ou 4 pouces selon le module utilisé. MIDEA indique que cette filtration peut aider à retenir davantage de poussières, pollen, particules et poils ou squames d’animaux.

Une meilleure filtration doit cependant rester compatible avec le débit d’air requis.

Nous vérifions donc toujours son impact sur la pression statique.

Communication 485, 24 V et options de contrôle

L’EVOX G3 prévoit plusieurs modes de communication et de contrôle.

La brochure documente notamment :

• la communication 485;
• les configurations 24 V;
• une liaison sans fil Sub-1 GHz entre certains composants EVOX.

Cela peut faciliter une rénovation lorsque le câblage du thermostat existant ne permet pas facilement l’ajout d’un nouveau câble de communication.

Nous choisissons toutefois le mode de contrôle selon le système réellement installé et les fonctions recherchées.

Chauffage auxiliaire : jusqu’à 25 kW selon la configuration

La documentation EVOX G3 présente aussi des trousses de chauffage électrique auxiliaire pouvant atteindre 25 kW.

Ce maximum n’est pas automatiquement la bonne puissance pour une maison de Montréal-Est.

Le chauffage auxiliaire doit être sélectionné selon :

• les pertes thermiques;
• la capacité de la thermopompe à basse température;
• la capacité du panneau électrique;
• le niveau de chauffage de relève nécessaire;
• la stratégie de contrôle.

Un chauffage auxiliaire inutilement surdimensionné peut créer une demande électrique beaucoup plus élevée que nécessaire.

Ce chantier montre aussi l’importance des vibrations

La photo montre des appuis entre la thermopompe et son support métallique.

Cette interface compte.

Le compresseur et le ventilateur produisent naturellement certaines vibrations. Lorsque l’unité est fixée sur une structure liée au bâtiment, nous voulons limiter autant que possible la transmission de ces vibrations vers la maison.

Le support doit donc être :

• rigide;
• correctement ancré;
• bien nivelé;
• adapté au poids de l’unité.

Ces détails influencent directement la qualité perçue de l’installation.

Les erreurs que nous cherchons à éviter sur une thermopompe centrale à Montréal-Est

Poser l’appareil trop près du sol

La neige et le dégivrage doivent être considérés avant l’hiver.

Coller le groupe contre un obstacle

Le ventilateur et l’échangeur doivent pouvoir déplacer suffisamment d’air.

Oublier l’accès aux panneaux de service

Une installation doit rester réparable.

Sélectionner la capacité uniquement avec la superficie

Les fenêtres, l’isolation, l’étanchéité et les pertes thermiques modifient énormément les besoins d’une maison.

Réutiliser les conduits sans vérifier le débit

Un réseau existant n’est pas automatiquement adapté à un nouvel équipement.

Présenter le rendement maximal de la gamme comme celui de chaque machine

La combinaison précise détermine les performances réelles.

Subvention : pourquoi le numéro AHRI reste indispensable

Pour une installation au Québec, le nom MIDEA EVOX G3 ne permet pas, à lui seul, de confirmer une aide financière.

Avant d’annoncer un montant, nous devons vérifier :

1. le modèle extérieur;
2. le modèle intérieur;
3. la combinaison certifiée;
4. le numéro AHRI;
5. la capacité de chauffage reconnue;
6. les critères du programme applicables à la date du projet.

Cette approche évite de promettre au propriétaire une subvention basée sur une autre capacité ou une autre combinaison de la même gamme.

Une installation propre qui laisse volontairement de l’espace autour de la machine

Ce chantier de thermopompe centrale MIDEA EVOX G3 à Montréal-Est se distingue par une implantation extérieure particulièrement claire.

La thermopompe est centrée sur une grande section de mur.

Elle est surélevée.

Le ventilateur est dégagé.

Le sol reste libre.

L’accès pour l’entretien demeure simple.

Le support est visible et structuré.

Ces choix ne sont pas spectaculaires, mais ils font partie des détails qui permettent à un système CVAC de rester pratique plusieurs années après son installation.

Chez AirGreen, nous réalisons des installations de thermopompes centrales à Montréal-Est, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

La MIDEA EVOX G3 apporte sa technologie : Inverter, R-454B, fonctionnement annoncé jusqu’à -30 °C, gestion avancée du débit intérieur et plusieurs options d’intégration à un réseau central existant.

Notre travail consiste à faire en sorte que cette technologie soit installée dans un environnement où elle peut réellement fonctionner comme prévu.
