Installation d’une thermopompe centrale MIDEA EVOX G3 à Saint-Clet, en Montérégie

À Saint-Clet, une MIDEA EVOX G3 installée en hauteur dans un secteur mécanique déjà occupé

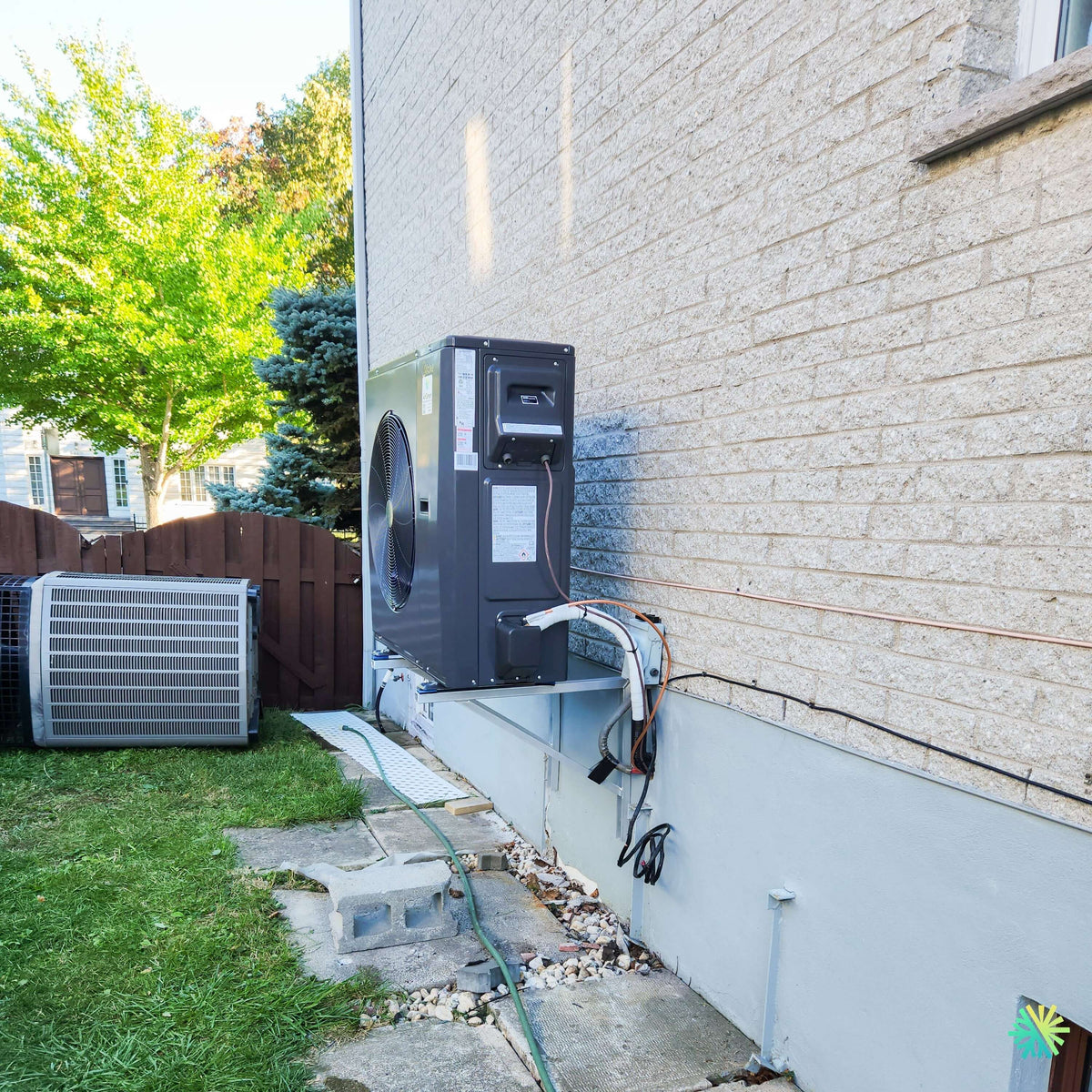

Certaines photos de chantier sont particulièrement utiles parce qu’elles montrent ce qui disparaît normalement une fois les travaux terminés. C’est exactement le cas de cette installation de thermopompe centrale MIDEA EVOX G3 à Saint-Clet. La photographie a été prise pendant les travaux : les raccordements frigorifiques, l’isolation des conduites et certains câbles sont encore visibles, alors que l’unité extérieure est déjà solidement positionnée sur son support.

Cette étape intermédiaire permet de comprendre beaucoup mieux notre travail.

Sur cette résidence de Saint-Clet, en Montérégie, nous ne disposions pas d’un grand espace vierge autour de la maison. Un autre appareil extérieur est déjà présent à gauche, une clôture ferme une partie de la cour, la façade est en maçonnerie et le passage le long du bâtiment doit rester utilisable. Nous devions donc intégrer la nouvelle thermopompe centrale MIDEA EVOX G3 sans simplement ajouter un autre appareil directement sur le terrain.

Notre solution a été d’installer le nouveau condenseur sur une structure métallique surélevée fixée contre la fondation. Cette disposition libère le sol, crée un dégagement important sous la thermopompe et place l’appareil dans une position beaucoup mieux adaptée à une utilisation hivernale.

La EVOX G3 appartient à la gamme de systèmes centraux gainables inverter MIDEA, conçue notamment pour moderniser des installations de chauffage et de climatisation existantes.

Une photo prise avant les finitions qui montre la vraie anatomie d’une installation centrale

Sur une installation terminée, les propriétaires voient habituellement le condenseur, une finition autour des conduites et un raccordement électrique propre. Ils voient beaucoup moins ce qui se passe entre le moment où l’unité est fixée et celui où nous terminons toutes les finitions.

Sur cette photo de Saint-Clet, les conduites frigorifiques rejoignent encore clairement le compartiment de service. Une portion de leur isolation est visible et les raccordements électriques sont encore accessibles.

C’est justement à cette étape que plusieurs opérations critiques doivent être réalisées avec précision : raccordements, vérification du circuit, préparation à la mise sous vide, contrôle électrique et validation de la communication avec l’unité intérieure.

Une belle finition extérieure ne peut jamais compenser une mauvaise préparation du circuit frigorifique. Chez AirGreen, nous considérons donc ces étapes invisibles comme une partie fondamentale de l’installation CVAC.

Pourquoi avoir surélevé la thermopompe plutôt que de la poser sur une dalle?

La réponse apparaît presque directement sur la photo : le nouvel appareil aurait occupé une grande portion du passage s’il avait été placé au sol.

Mais la raison principale est également climatique.

Une thermopompe centrale utilisée en chauffage doit effectuer des cycles de dégivrage pendant l’hiver. L’humidité qui gèle sur l’échangeur extérieur est périodiquement transformée en eau. Cette eau doit pouvoir s’évacuer sous l’appareil.

En installant la EVOX G3 en hauteur, nous créons davantage d’espace pour :

• réduire les risques liés aux accumulations de neige;
• permettre à l’eau de dégivrage de s’écouler loin de la base de l’unité;
• limiter l’accumulation progressive de glace directement sous le condenseur;
• conserver les composantes inférieures accessibles;
• éviter d’encombrer inutilement le passage le long de la maison;
• maintenir l’appareil bien séparé des objets et équipements déjà présents au niveau du sol.

Ce type de décision paraît simple une fois le résultat visible, mais il doit être pris avant de percer, de fixer les supports et de préparer les raccordements.

Le mur de maçonnerie influence aussi la méthode de travail

L’unité extérieure est placée contre une façade en brique claire. Le choix des ancrages et de la structure de support doit donc être adapté au bâtiment.

Une thermopompe centrale de cette catégorie représente une charge mécanique considérable. Il ne suffit pas que le support semble solide immédiatement après l’installation : il doit demeurer stable pendant les cycles de démarrage, les périodes de vent, les variations de température et les années d’utilisation.

Nous portons aussi attention aux vibrations. Une installation rigide mal pensée peut transmettre davantage de bruit à la structure. Les points d’appui entre l’unité et le support doivent donc être correctement préparés.

Un autre appareil à proximité : éviter de créer un conflit entre deux systèmes

La photographie montre clairement un second condenseur à gauche du nouveau MIDEA.

Qu’il fasse partie d’un autre système encore utilisé ou qu’il se trouve simplement dans la zone de travail, sa présence modifie la façon dont nous pouvons utiliser l’espace.

Deux appareils extérieurs ne doivent pas être positionnés de façon à se renvoyer leur air chaud ou froid directement l’un vers l’autre. Ils doivent aussi demeurer accessibles aux techniciens.

C’est un aspect souvent négligé lorsque plusieurs équipements ont été ajoutés successivement autour d’une maison.

À Saint-Clet, le positionnement surélevé de la MIDEA EVOX G3 nous permet justement de mieux exploiter la surface disponible sans empiler les contraintes au niveau du terrain.

Une décharge horizontale qui exige de respecter l’espace devant la machine

La EVOX G3 utilise un grand ventilateur frontal à décharge horizontale.

MIDEA indique que la conception extérieure combine un ventilateur horizontal et un échangeur vertical afin de favoriser une circulation d’air plus uniforme sur l’ensemble de l’échangeur. La conception intérieure de la gamme utilise également un ventilateur symétrique et un serpentin de type M-Coil pour améliorer la distribution de l’air.

Le dégagement devant l’appareil a donc beaucoup d’importance.

Nous évitons d’installer immédiatement devant le ventilateur une clôture pleine, une remise, un mur ou tout autre obstacle important. Un appareil peut avoir suffisamment d’espace pour « entrer » physiquement tout en n’ayant pas suffisamment d’espace pour fonctionner correctement.

Une thermopompe conçue pour continuer à chauffer jusqu’à -30 °C

L’un des principaux intérêts de la MIDEA EVOX G3 Extreme Heat est sa performance à basse température.

La brochure MIDEA annonce un fonctionnement continu en chauffage jusqu’à -30 °C. Dans les essais présentés pour un système MIDEA de trois tonnes, le fabricant indique également jusqu’à 100 % de la capacité de chauffage nominale à environ -25 °C, avec un COP pouvant atteindre approximativement 1,9.

MIDEA explique également que sa technologie de compresseur utilise une injection de vapeur à température intermédiaire lorsque le système fonctionne par froid extrême. Cette stratégie augmente la quantité de frigorigène comprimée afin de soutenir la production de chaleur.

Ces données expliquent pourquoi nous accordons autant d’importance à l’installation extérieure.

Sélectionner une thermopompe pouvant fonctionner à -30 °C tout en la plaçant trop près du sol, là où elle pourrait rapidement être entourée de neige ou de glace, n’aurait aucun sens.

Rendement EVOX G3 : jusqu’à 19 SEER2 et 10,8 HSPF2

La famille EVOX G3 couvre plusieurs capacités. La documentation MIDEA indique une plage allant approximativement de 18 000 à 54 000 BTU/h, avec des rendements pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP maximal annoncé de 2,14 à 5 °F, soit environ -15 °C, selon la combinaison d’équipements.

Le tableau technique de la troisième génération donne notamment les valeurs suivantes :

Ces performances et les différents modèles intérieur/extérieur de la gamme figurent dans la fiche technique MIDEA EVOX G3.

Le numéro de modèle complet sur la photographie de notre chantier de Saint-Clet n’est pas suffisamment lisible pour attribuer avec certitude l’une de ces capacités à cet appareil précis. Nous préférons donc présenter les caractéristiques documentées de la gamme plutôt que d’inventer un tonnage.

Pourquoi cette précision sur le tonnage est importante

Lorsqu’un propriétaire compare des soumissions, il peut être tentant de considérer toutes les EVOX G3 comme essentiellement identiques.

Ce n’est pas le cas.

Une combinaison de 30 000 BTU/h et une combinaison de 48 000 BTU/h ne présentent pas les mêmes débits, les mêmes caractéristiques électriques, les mêmes dimensions ni exactement les mêmes rendements.

Le bon choix dépend de la charge thermique du bâtiment, pas seulement de la superficie.

L’isolation, les fenêtres, l’étanchéité, le nombre d’étages, l’orientation, les infiltrations d’air et surtout les capacités du réseau de conduits doivent être pris en compte.

À l’intérieur, l’EVOX G3 doit être réglée comme un système complet, pas comme un simple remplacement de condenseur

L’unité de traitement d’air est aussi importante que la thermopompe extérieure

Sur la photo, toute l’attention va naturellement vers le grand appareil installé sur le support métallique.

Pourtant, sur un système central, une bonne partie du résultat se joue à l’intérieur de la maison.

La thermopompe doit travailler avec une unité de traitement d’air capable de distribuer la bonne quantité d’air à travers le réseau existant. Une mauvaise circulation peut produire des différences de température entre les pièces, augmenter le bruit aux grilles et limiter la performance réelle de l’équipement.

C’est précisément pourquoi nous ne considérons pas une installation centrale terminée simplement parce que l’unité extérieure fonctionne.

Jusqu’à 1,2 po de pression statique avec Computational Constant Airflow 2.0

MIDEA utilise avec la EVOX G3 sa technologie Computational Constant Airflow 2.0.

La documentation montre une capacité d’adaptation à différentes conditions de conduits et de filtration, avec des exemples où un débit de référence de 1 200 CFM est maintenu malgré une pression statique passant de 0,4 à 1,2 po de colonne d’eau.

L’unité permet également jusqu’à 60 niveaux de réglage du débit d’air. Le fabricant explique que le moteur peut adapter sa puissance et sa vitesse en fonction de la résistance créée par les conduits, le filtre ou le serpentin.

C’est intéressant lors du remplacement d’un ancien système central, mais cela ne signifie pas que toutes les déficiences du réseau peuvent être ignorées.

Un retour trop petit ou un conduit fortement restrictif reste un problème que nous devons diagnostiquer.

Block N Lock : une unité intérieure pouvant être configurée de plusieurs façons

La gamme EVOX G3 utilise une conception modulaire appelée Block N Lock.

La brochure présente six configurations possibles, notamment verticales, horizontales à gauche ou à droite et certaines configurations de type low-boy lorsque la hauteur disponible est limitée.

Dans les sous-sols de Saint-Clet, Vaudreuil-Soulanges, Montréal, Laval, Longueuil, de la Rive Sud et de la Rive Nord, cette flexibilité peut réellement faciliter un remplacement.

Les anciennes installations ne sont pas toujours construites selon les dimensions idéales d’un nouvel appareil. Nous devons parfois travailler entre une poutre, un chauffe-eau, un panneau électrique, un escalier et des conduits déjà en place.

Des dimensions prévues pour faciliter le remplacement de fournaises

MIDEA indique aussi que plusieurs unités intérieures EVOX G3 ont des largeurs comprises entre environ 14,5 et 21,5 pouces, soit des dimensions comparables à celles de nombreuses fournaises résidentielles.

La documentation mentionne également une adaptation de l’unité intérieure au 115 V ou au 208/230 V, selon l’application.

Cela peut réduire certains travaux lors d’une modernisation, mais nous devons toujours vérifier la réalité du site.

Le plénum, la reprise d’air, le drainage, la puissance électrique disponible et les dégagements de service doivent correspondre au nouveau système.

Chauffage auxiliaire jusqu’à 25 kW

Pour les périodes où un apport supplémentaire est nécessaire, la plateforme peut recevoir un ensemble de chauffage électrique auxiliaire allant jusqu’à 25 kW, avec une configuration à trois stages. MIDEA indique que les stages peuvent être activés en fonction des variations de température afin d’affiner la consommation et le confort.

Ce réglage doit être réalisé intelligemment.

Si les éléments électriques démarrent inutilement tôt, la consommation peut augmenter considérablement. Si le chauffage auxiliaire est insuffisant par rapport à la charge réelle de la maison, le confort peut devenir problématique pendant les périodes les plus froides.

24 V, communication 485 et communication sans fil

La EVOX G3 offre également plusieurs possibilités de contrôle.

La documentation mentionne une compatibilité avec la communication 485, avec des thermostats tiers 24 V, ainsi qu’avec une communication sans fil Sub-1 GHz entre certaines composantes MIDEA.

Cette flexibilité devient particulièrement intéressante lorsqu’une maison possède un ancien câblage de thermostat difficile à remplacer.

Le choix de la commande influence toutefois les fonctions disponibles. Une installation utilisant un thermostat conventionnel ne donnera pas nécessairement accès à toutes les possibilités d’un système communicant complet.

Filtration MERV 13 et gestion du débit

La EVOX G3 peut être associée à un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. MIDEA indique que ces filtres peuvent capturer davantage de poussière, de pollen, de particules et de squames tout en contribuant à garder l’évaporateur plus propre.

Nous vérifions toutefois toujours la pression statique.

Ajouter simplement un filtre plus restrictif sans vérifier la capacité du réseau peut diminuer le débit. En CVAC central, filtration et ventilation doivent être considérées ensemble.

R-454B : une nouvelle génération de frigorigène visible jusque dans les avertissements de sécurité

Sur le panneau latéral de l’unité photographiée à Saint-Clet, on distingue également l’étiquetage de sécurité propre à cette nouvelle génération d’équipement.

La brochure confirme que MIDEA utilise le R-454B sur cette gamme. Ce frigorigène A2L est indiqué avec un potentiel de réchauffement global de 466.

Pour le propriétaire, cette différence est peu visible une fois l’installation terminée.

Pour nos techniciens, elle implique l’application de procédures adaptées au R-454B : méthodes de raccordement, contrôle d’étanchéité, évacuation du circuit, mise en service et outillage approprié.

SmartHome et diagnostic du système

Avec le thermostat communicant MIDEA et l’application SmartHome, le fabricant prévoit notamment des fonctions de programmation, de suivi de consommation, de réglage du confort, de diagnostic et de mise à jour logicielle à distance.

Ces fonctions peuvent aussi aider le propriétaire à mieux comprendre le comportement d’une thermopompe inverter.

Contrairement à un ancien système strictement marche-arrêt, un inverter peut fonctionner longtemps à faible régime. Ce fonctionnement prolongé est souvent souhaitable puisqu’il réduit les écarts importants de température.

LogisVert en 2026 : l’aide dépend de la combinaison exacte, pas simplement du nom EVOX G3

Pour une thermopompe installée à compter du 26 novembre 2025, Hydro-Québec exige actuellement une certification ENERGY STAR pour que l’appareil puisse être admissible au programme LogisVert.

Lorsque toutes les exigences sont respectées, l’aide financière résidentielle actuelle est de 50 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe ENERGY STAR, ou 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est aussi certifiée ENERGY STAR – Climat froid. Le montant applicable dépend de la date d’installation.

Il faut donc connaître la combinaison exacte des modèles intérieur et extérieur, ainsi que sa capacité reconnue à -8 °C.

Puisque le numéro complet de modèle du système de Saint-Clet n’est pas lisible avec suffisamment de certitude sur la photographie, nous ne publions pas un montant LogisVert spécifique à cette installation.

C’est la bonne façon de présenter une subvention : à partir de la référence réelle de l’équipement, pas à partir du nom commercial inscrit sur le condenseur.

Ce que ce chantier de Saint-Clet montre particulièrement bien

Notre photo de Saint-Clet est intéressante parce qu’elle ne cache pas le processus.

Le nouvel appareil est déjà installé à sa hauteur définitive tandis que les raccordements sont encore en cours de finition. À gauche se trouve un autre équipement extérieur. Devant et sous la nouvelle thermopompe, l’espace au sol reste beaucoup plus libre grâce au support métallique. À droite, la tuyauterie et les conducteurs montrent le chemin réel entre le bâtiment et le compartiment de service.

C’est exactement le type de détails qui détermine si une installation sera facile ou difficile à entretenir quelques années plus tard.

Chez AirGreen, lorsque nous installons une thermopompe centrale à Saint-Clet, à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, nous ne cherchons pas simplement un endroit où déposer le condenseur.

Nous analysons l’environnement de la maison, la neige, les dégivrages, les appareils voisins, l’accès au service, le réseau de conduits et la façon dont l’équipement sera utilisé en plein hiver.

La MIDEA EVOX G3 apporte une technologie sophistiquée à ce projet. Notre rôle est de faire en sorte que l’installation autour de cette technologie soit tout aussi cohérente.
