Installation d’une thermopompe centrale MIDEA EVOX G3 à Saint-Cyprien-de-Napierville, en Montérégie

Une installation centrale où le positionnement extérieur compte autant que la performance de la machine

À Saint-Cyprien-de-Napierville, nous avons installé une thermopompe centrale MIDEA EVOX G3 dans une configuration particulièrement intéressante pour le climat québécois. La photo du chantier montre immédiatement plusieurs choix techniques importants : un groupe extérieur à décharge horizontale, installé sur une structure métallique surélevée, une façade complètement dégagée devant le ventilateur, des raccordements regroupés du côté service et un sectionneur électrique installé à proximité sur le mur extérieur.

Ce n’est pas une implantation improvisée au pied de la fondation. La thermopompe se trouve volontairement au-dessus du sol, à proximité du revêtement de vinyle, tout en conservant son côté de service accessible. Dans une région comme Saint-Cyprien-de-Napierville, où la neige, le gel, les cycles de dégivrage et les variations importantes de température font partie des conditions normales d’exploitation, ces quelques dizaines de centimètres de dégagement deviennent très importants.

Le modèle retenu appartient à la nouvelle génération de systèmes centraux gainables MIDEA EVOX G3 Inverter, une famille développée pour les projets de chauffage et de climatisation avec conduits. MIDEA présente cette génération comme une solution de mise à niveau centrale, avec une architecture pensée notamment pour faciliter le remplacement de systèmes existants.

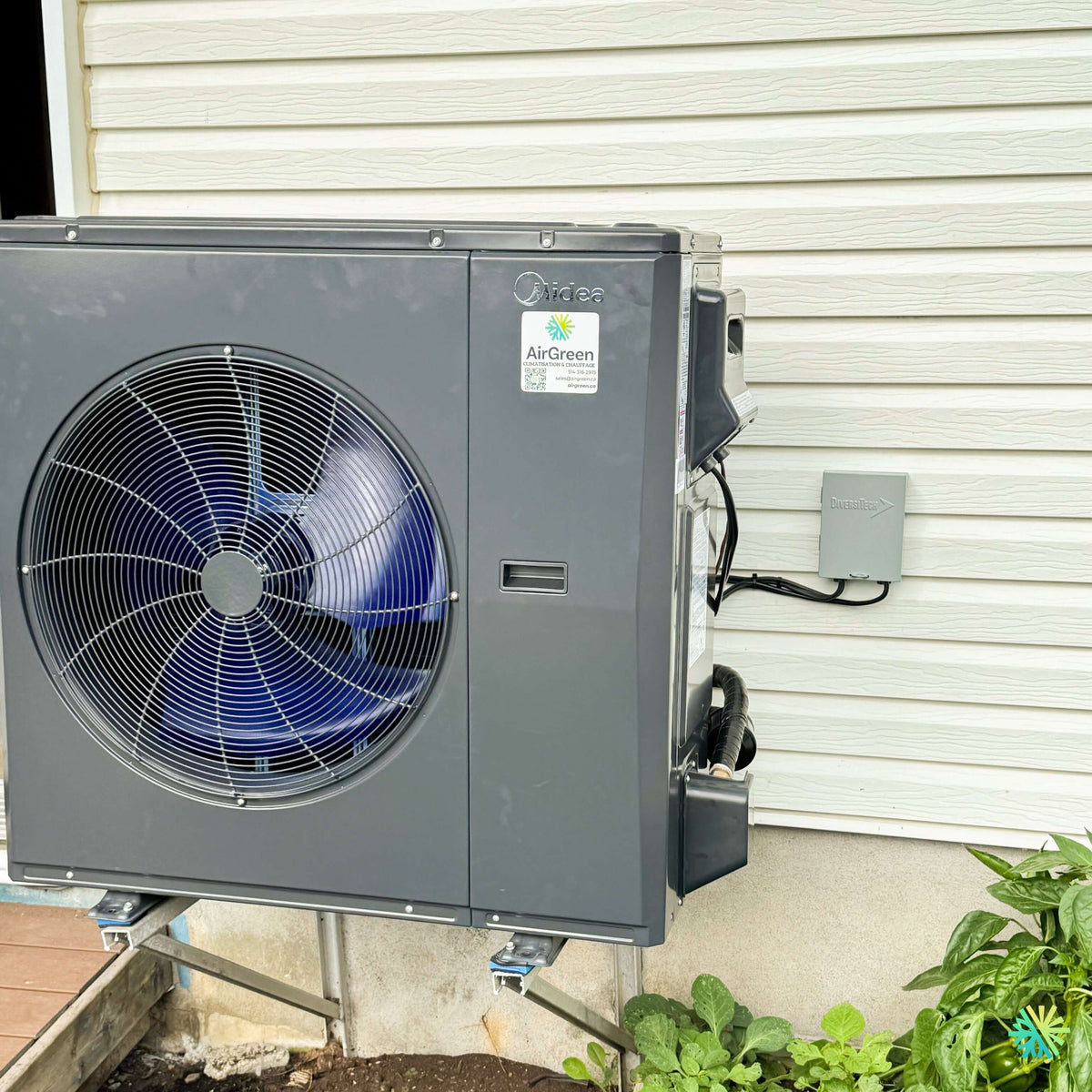

Ce que nous voyons réellement sur cette installation à Saint-Cyprien-de-Napierville

L’unité extérieure est imposante, mais son installation reste remarquablement compacte.

Elle est placée parallèlement au mur de la résidence. Le ventilateur principal souffle directement vers l’extérieur, sans clôture, mur ou autre obstacle immédiatement devant la grille. Ce détail est essentiel : une thermopompe centrale à décharge horizontale a besoin d’un espace adéquat pour évacuer l’air qui traverse son échangeur.

Sous la machine, nous distinguons clairement une charpente métallique qui maintient le condensateur à bonne distance du terrain. Les pieds de l’appareil reposent sur des points d’appui fixés à cette structure. À droite, les conduites et raccordements frigorifiques arrivent directement dans le compartiment de service; le câblage extérieur est regroupé proprement vers un sectionneur électrique fixé au mur.

Pour nous, cette disposition présente plusieurs avantages pratiques :

• elle éloigne le bas de la thermopompe du sol, de la boue, des feuilles et d’une partie de l’accumulation de neige;
• elle offre davantage d’espace pour l’écoulement de l’eau provenant des cycles de dégivrage;
• elle garde la façade du ventilateur bien dégagée;
• elle conserve un accès relativement direct au côté technique de l’unité;
• elle évite de déposer directement un gros groupe extérieur dans la zone de végétation située au pied de la maison;
• elle facilite le nettoyage et l’entretien CVAC autour de l’appareil.

Ce sont des aspects très concrets. Une thermopompe peut posséder d’excellentes données techniques sur papier; si son échangeur est enfoui dans la neige ou si son côté de service devient inaccessible, l’installation ne tire pas pleinement avantage de la machine.

Une conception à décharge horizontale bien adaptée à ce type d’emplacement

Le groupe extérieur EVOX G3 photographié utilise une grande hélice frontale. L’air traverse l’échangeur puis est projeté horizontalement devant la machine.

MIDEA explique dans sa documentation que l’unité extérieure utilise un ventilateur à décharge horizontale avec échangeur de chaleur vertical, une architecture destinée à obtenir une vitesse d’air plus uniforme sur la surface de l’échangeur. Le fabricant associe cette conception à un meilleur échange thermique lorsque la température extérieure diminue.

Sur ce chantier, cette géométrie a un avantage évident : nous pouvons surélever l’appareil sans créer une grande colonne verticale comparable à certains condensateurs centraux traditionnels.

Nous devons néanmoins toujours respecter les dégagements prescrits autour de la machine. Le fait qu’un appareil soit compact ne signifie pas qu’il puisse être coincé contre une structure sans considération pour son débit d’air.

Le froid de la Montérégie était un critère central dans le choix du système

Une thermopompe centrale à Saint-Cyprien-de-Napierville ne peut pas être sélectionnée comme si elle devait fonctionner uniquement durant les périodes douces d’automne.

La brochure EVOX G3 annonce un fonctionnement continu pouvant descendre jusqu’à -30 °C. MIDEA indique également, pour ses essais de système Extreme Heat, une capacité pouvant atteindre 100 % à -25 °C, avec un COP pouvant atteindre 1,9; le fabricant précise que certaines données de performance présentées sont basées sur un système trois tonnes.

Cette nuance est importante.

Dire qu’une thermopompe « fonctionne à -30 °C » ne signifie pas qu’elle produit exactement la même quantité de chaleur à -30 °C qu’à +8 °C. La capacité disponible et le COP varient avec la température. C’est pourquoi, lorsque nous dimensionnons une installation centrale, nous regardons la courbe de capacité, les pertes de chaleur de la maison, les conduits et la puissance du chauffage auxiliaire, et non seulement la température minimale imprimée dans une brochure.

MIDEA utilise notamment sa technologie de compresseur M-Powevi, conçue pour augmenter le débit de réfrigérant comprimé lorsqu’il fait extrêmement froid.

Pour une résidence située en Montérégie, cette approche basse température est beaucoup plus pertinente qu’une thermopompe centrale dimensionnée principalement pour la climatisation estivale.

Quelle est la capacité exacte de cette EVOX G3?

La gamme EVOX G3 couvre plusieurs capacités. Le tableau technique fourni par MIDEA présente notamment des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h en climatisation, selon le jumelage intérieur-extérieur.

Sur la photographie de Saint-Cyprien-de-Napierville, la plaque signalétique latérale est présente, mais son texte n’est pas suffisamment lisible pour confirmer honnêtement le numéro de modèle exact et le tonnage de ce chantier. Nous ne transformons donc pas une estimation visuelle en spécification technique.

C’est un principe que nous appliquons aussi dans nos soumissions : la capacité d’une thermopompe centrale doit être confirmée avec le numéro de modèle et le jumelage AHRI, et non déterminée selon la taille apparente du boîtier.

La documentation EVOX G3 montre toutefois très bien la plage de performances disponible. Selon la capacité choisie, le fabricant annonce notamment un SEER2 pouvant atteindre 19, un EER2 pouvant atteindre 12,5, un HSPF2 pouvant atteindre 10,8 et un COP à 5 °F pouvant atteindre 2,14.

Un exemple concret : la EVOX G3 de 2,5 tonnes

Pour comprendre ce que ces chiffres représentent, prenons le jumelage MIDEA EVOX G3 de 30 000 BTU, soit 2,5 tonnes, sans prétendre que c’est nécessairement la capacité photographiée sur ce chantier.

Le système MAUSE-H30B-2A avec MO1HE-H30B-2A est associé au numéro AHRI 215471341. Il affiche un SEER2 de 17,2, un EER2 de 12,0 et un HSPF2 de 10,8. La documentation de la gamme indique également environ 33 200 BTU/h de capacité de chauffage à -15 °C, avec un COP de 1,97 pour cette condition.

La documentation officielle MIDEA publiée pour ce jumelage confirme aussi la référence AHRI 215471341.

Cet exemple montre pourquoi deux thermopompes annoncées simplement comme « centrales » peuvent donner des résultats très différents. La capacité, le rendement saisonnier et surtout la puissance disponible par grand froid méritent d’être comparés individuellement.

R-454B : un changement important sur cette génération MIDEA

L’EVOX G3 utilise le réfrigérant R-454B.

MIDEA indique avoir retenu le R-454B pour sa nouvelle gamme et annonce un potentiel de réchauffement global, ou GWP, de 466.

Pour nos installations CVAC, ce changement ne se limite pas au nom du réfrigérant inscrit sur une étiquette. Le R-454B appartient à la classification A2L, ce qui impose des méthodes de travail, de manipulation et de mise en service appropriées.

Sur le terrain, nous devons donc traiter le circuit frigorifique conformément aux spécifications du fabricant et aux exigences applicables à cette nouvelle génération d’équipements.

Le véritable intérêt d’une EVOX G3 centrale se trouve aussi à l’intérieur de la maison

La photographie montre principalement le groupe extérieur, mais une thermopompe centrale fonctionne comme un ensemble.

À l’intérieur, l’unité de traitement d’air alimente le réseau de conduits qui distribue l’air chauffé ou climatisé dans les différentes pièces. La qualité de la distribution dépend donc énormément de l’état des conduits, des retours d’air, de la filtration et de la pression statique.

C’est précisément un aspect sur lequel MIDEA a beaucoup travaillé avec l’EVOX G3.

La technologie Computational Constant Airflow 2.0 est conçue pour adapter automatiquement la puissance du ventilateur et sa vitesse lorsque les conditions du réseau changent. MIDEA indique que le système peut travailler jusqu’à 1,2 po de colonne d’eau de pression statique et que le débit peut être réglé sur jusqu’à 60 niveaux.

Le fabricant explique également que cette régulation peut compenser certaines variations causées par le réseau de conduits, un filtre encrassé, une batterie obstruée ou un dimensionnement de conduits imparfait.

Cela ne signifie évidemment pas qu’une thermopompe peut réparer un mauvais réseau de conduits. Un conduit trop petit reste trop petit. Une grille de retour insuffisante reste une restriction.

En revanche, une soufflerie modulante capable de travailler intelligemment avec la pression statique réelle de la maison offre beaucoup plus de possibilités qu’un ventilateur réglé uniquement selon quelques vitesses fixes.

Une unité intérieure conçue pour simplifier certains remplacements de fournaise

Une autre caractéristique très intéressante de la génération EVOX G3 est la conception du module intérieur.

MIDEA propose des largeurs comprises entre environ 14,5 et 21,5 po, comparables à plusieurs formats de fournaises résidentielles, ainsi qu’une alimentation multivoltage permettant selon les configurations le 115 V ou le 208/230 V. Le fabricant explique que cette architecture vise à faciliter certaines conversions ou modernisations de systèmes existants.

Pour nous, cela peut devenir très utile dans des sous-sols où l’espace mécanique est limité.

La brochure présente également un chauffage auxiliaire optionnel à trois stages, pouvant atteindre 25 kW selon la configuration.

Dans le climat du Québec, le chauffage auxiliaire ne devrait pas être traité comme un accessoire ajouté à la dernière minute. Nous devons le dimensionner avec la thermopompe et les besoins réels de la maison.

Une conception modulaire pour les locaux mécaniques difficiles d’accès

Transporter une grande unité de traitement d’air dans un sous-sol ancien ou dans un grenier peut devenir un véritable défi.

MIDEA a conçu l’EVOX G3 avec une structure modulaire à verrouillage. La documentation indique six possibilités d'installation, dont verticale ascendante, descendante, horizontale droite, horizontale gauche et certaines configurations basses de type « low-boy ».

Cette modularité est importante pour une entreprise d’installation.

Nous ne pouvons pas agrandir un escalier simplement parce qu’un nouvel appareil est plus volumineux que l’ancienne fournaise. Une unité démontable en modules offre davantage de possibilités pour franchir des accès restreints et reconfigurer l’équipement une fois dans le local mécanique.

Compatibilité 24 V, communication 485 et options de contrôle

Un remplacement central comporte souvent une autre question : faut-il refaire tout le câblage du thermostat?

L’EVOX G3 offre plusieurs possibilités. MIDEA annonce une compatibilité avec la communication 485 ainsi qu’avec les commandes traditionnelles 24 V. Le système peut automatiquement identifier le mode de contrôle utilisé, ce qui facilite certaines modernisations avec thermostat existant ou thermostat tiers compatible.

La gamme propose aussi une communication sans fil Sub-1 GHz entre certains composants EVOX et le thermostat communicant MIDEA, ce qui peut éviter certaines longues nouvelles liaisons de communication.

Pour le propriétaire, cela signifie davantage de flexibilité lors du remplacement d'un système central existant.

Filtration MERV 13 et contrôle intelligent

La qualité d’une installation centrale dépend aussi de ce que nous faisons circuler dans les conduits.

MIDEA prévoit un module de filtration pouvant accepter des filtres MERV 13 de 1, 2 ou 4 pouces, selon la configuration. Le fabricant souligne qu’une meilleure filtration peut capturer davantage de poussière, de pollen, de particules et de poils ou squames d’animaux, tout en contribuant à garder l’échangeur intérieur plus propre.

L’EVOX G3 peut également être associé au thermostat communicant MIDEA et à l’application SmartHome pour gérer les horaires, la température, l’humidité et consulter certaines données de consommation. La plateforme prévoit aussi des fonctions de diagnostic et de mise à jour à distance.

Pour nous, ces fonctions sont intéressantes lorsqu’elles servent réellement l’exploitation du système. Le meilleur thermostat reste celui qui est bien configuré avec le débit d’air, la thermopompe et les stages de chauffage auxiliaire.

Ce chantier de Saint-Cyprien-de-Napierville montre pourquoi une thermopompe centrale doit être installée comme un système complet

Le support extérieur n’est pas un simple accessoire

Revenons à la partie la plus visible de cette réalisation : le support métallique.

L’unité extérieure EVOX G3 est positionnée suffisamment haut pour dégager la partie inférieure de l’appareil. Dans une cour où nous voyons de la terre et de la végétation directement sous la thermopompe, installer la machine au niveau du terrain aurait créé une situation beaucoup moins intéressante à long terme.

La surélévation permet de limiter le contact avec les débris et de réserver de l’espace pour l’eau produite pendant les dégivrages hivernaux.

Nous devons également assurer la stabilité mécanique. Une thermopompe inverter contient un compresseur et un grand ventilateur dont la vitesse varie. Un support inadéquat peut favoriser les vibrations ou les résonances.

Sur cette installation, le poids est repris par une charpente métallique rigide plutôt que simplement déposé dans la terre.

Le côté service doit rester accessible

Une erreur que nous rencontrons parfois sur des installations existantes consiste à placer l’appareil tellement près d’un obstacle qu’il devient très difficile d’accéder aux connexions.

Sur la photo de notre chantier à Saint-Cyprien-de-Napierville, les raccordements sont regroupés du côté droit. Nous voyons les conduites isolées entrer dans le compartiment inférieur et les liaisons électriques rejoindre la partie technique de l'appareil.

Cette organisation est importante lors de la mise en service et elle le sera encore plusieurs années plus tard lors d’un diagnostic.

Une belle installation ne doit pas seulement être propre le jour où nous prenons la photo. Elle doit rester réparable et entretenable.

Le sectionneur est installé à proximité immédiate

Le boîtier gris visible sur le mur est le sectionneur extérieur.

Il permet d’isoler l’unité pour certaines opérations d’entretien ou de réparation. Sa proximité avec la thermopompe est pratique et le câblage reste regroupé contre la façade plutôt que de former un parcours inutilement long.

Dans ce type de projet, nous coordonnons toujours la partie CVAC et les exigences électriques afin que l’ensemble soit cohérent.

Une thermopompe centrale ne compense pas un mauvais dimensionnement

Le point le plus important pour un propriétaire qui magasine une MIDEA EVOX G3 à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud reste le dimensionnement.

Installer la plus grosse thermopompe disponible n’est pas une solution.

Une unité surdimensionnée peut réduire la durée des cycles, nuire à la déshumidification estivale et compliquer l’équilibre entre les pièces. Une unité sous-dimensionnée peut à l’inverse solliciter excessivement le chauffage auxiliaire durant les périodes froides.

Nous devons donc considérer la superficie, mais aussi l’isolation, les fenêtres, l’orientation, les infiltrations d’air, la distribution des conduits et les pertes thermiques réelles.

C’est également pour cette raison que nous ne proclamons pas le tonnage exact de la machine photographiée simplement à partir de son boîtier extérieur.

LogisVert : l’admissibilité doit être confirmée avec le numéro AHRI exact

Pour les propriétaires du Québec, la question de la subvention LogisVert pour une thermopompe centrale est évidemment importante.

Hydro-Québec indique que, pour une thermopompe installée à compter du 26 novembre 2025, le modèle doit être certifié ENERGY STAR pour être admissible à l’aide financière applicable aux thermopompes efficaces. La liste des modèles et le montant accordé peuvent évoluer; Hydro-Québec recommande donc de vérifier l’équipement selon sa date d’installation et, idéalement, son numéro AHRI.

La demande doit actuellement être transmise dans les neuf mois suivant la date d’installation.

La brochure EVOX G3 indique pour sa part que la gamme atteint les critères ENERGY STAR Most Efficient présentés par MIDEA. Toutefois, pour une demande LogisVert, nous vérifions toujours le jumelage exact de l’unité extérieure et de l’unité intérieure, car c’est ce jumelage et son AHRI qui déterminent l’admissibilité réelle et le montant associé.

Pour ce chantier de Saint-Cyprien-de-Napierville, la photographie seule ne permet pas de lire le modèle complet de l’unité extérieure. Il serait donc incorrect d’inventer un montant de subvention simplement parce que nous savons qu’il s’agit d’une EVOX G3.

Les détails qui font une meilleure installation centrale

Lorsque nous installons une thermopompe centrale, notre travail ne se résume pas à raccorder deux tuyaux de cuivre et à mettre la machine sous tension.

Nous devons valider le débit d’air, la pression statique, la filtration, le drainage, le fonctionnement du chauffage auxiliaire, la communication du thermostat, les températures de soufflage, le circuit frigorifique et le comportement du système dans ses différents modes.

L’EVOX G3 offre beaucoup de technologie. Mais c’est l’installation qui doit permettre à cette technologie de fonctionner correctement.

Ce chantier à Saint-Cyprien-de-Napierville en donne une illustration particulièrement claire : l’unité extérieure est élevée, stable, dégagée vers l’avant et accessible du côté service. Les raccordements sont courts et regroupés. Le sectionneur se trouve directement à proximité. La machine n’a pas été abandonnée au niveau du terrain entre la fondation et les plantations.

Ce sont des décisions simples à voir après coup, mais elles nécessitent une bonne planification avant même de sortir les outils.

Ce que nous retenons de cette installation MIDEA EVOX G3

Pour les propriétaires qui envisagent de remplacer une fournaise électrique, une ancienne thermopompe centrale ou un système de climatisation conventionnel, la MIDEA EVOX G3 mérite d’être évaluée sur plusieurs critères simultanément : performance par grand froid, rendement énergétique, capacité de modulation, compatibilité avec le réseau de conduits existant et possibilités de contrôle.

Sur le plan technique, la gamme réunit plusieurs caractéristiques intéressantes : fonctionnement annoncé jusqu’à -30 °C, technologie inverter, réfrigérant R-454B, soufflerie à débit constant adaptatif, compatibilité 24 V ou communicante, filtration MERV 13 et conception intérieure modulaire.

Sur le plan de l’installation, le projet de Saint-Cyprien-de-Napierville rappelle surtout qu’un équipement performant mérite une implantation tout aussi sérieuse.
