À Côte Saint-Luc, une installation centrale compacte où l’accès de service, la façade de brique et le dégagement extérieur ont guidé chaque décision
À Côte Saint-Luc, sur l’île de Montréal, nous avons réalisé l’installation d’une thermopompe centrale MIDEA EVOX G3 sur une résidence où le positionnement extérieur devait être particulièrement bien pensé. Comme souvent dans les secteurs résidentiels denses de Montréal, il ne suffisait pas de trouver un endroit où l’unité pouvait physiquement entrer. Il fallait préserver l’accès autour de la maison, respecter les éléments électriques déjà présents, organiser les conduites proprement et maintenir suffisamment d’espace pour le fonctionnement et l’entretien du système.

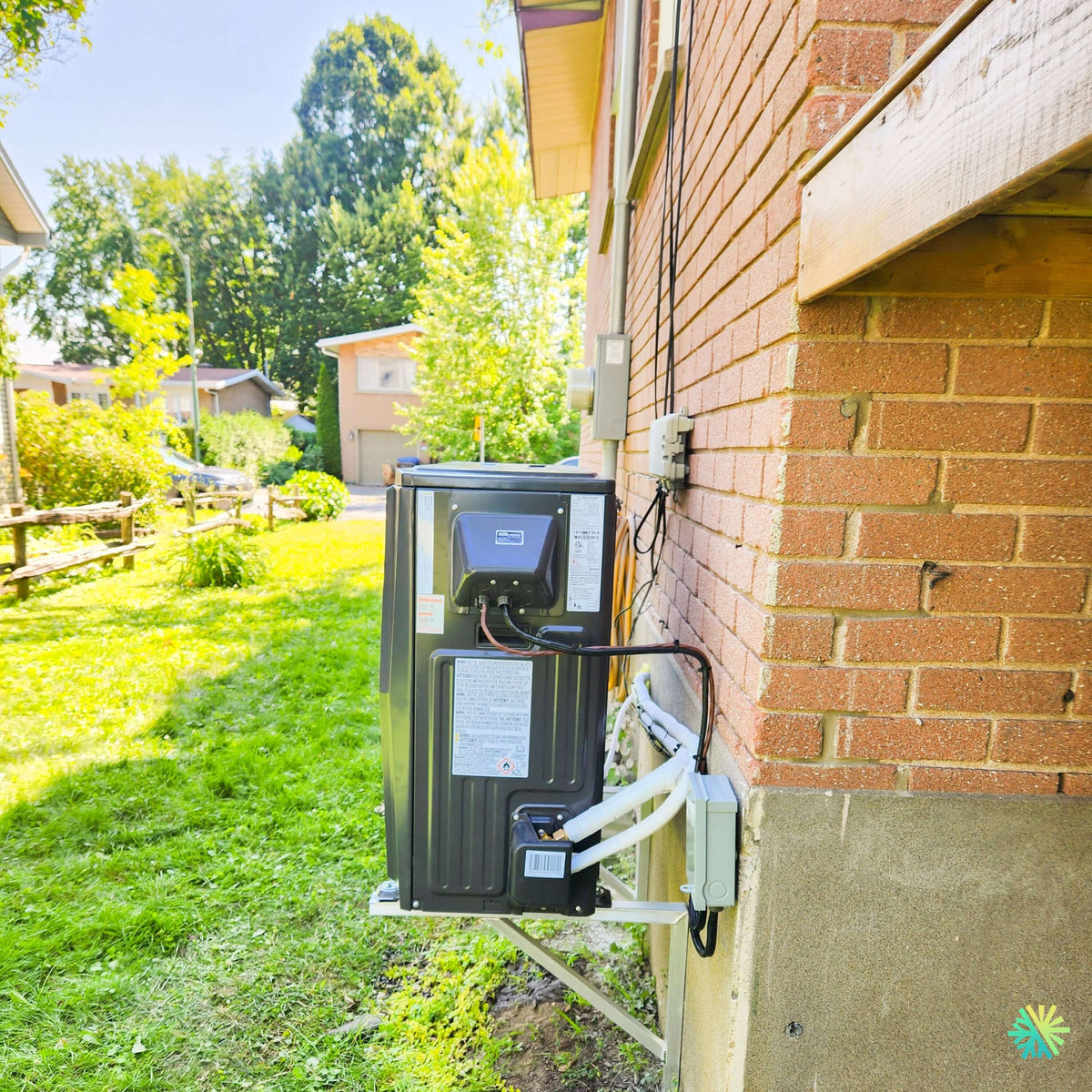

La photographie du chantier montre le côté service de l’unité extérieure MIDEA, installé contre une façade de brique sur un support métallique surélevé. On distingue clairement les raccordements frigorifiques, les conduites isolées, le câblage, le sectionneur électrique et la façon dont l’ensemble a été regroupé près du bâtiment.
C’est justement ce genre de chantier qui illustre notre approche chez AirGreen : une bonne installation CVAC ne se limite pas au choix d’une thermopompe performante. Nous devons aussi penser à son intégration au bâtiment pour les quinze prochaines années, et pas seulement au jour de la mise en service.
La EVOX G3 appartient à la gamme de systèmes centraux gainables Inverter de MIDEA, développée notamment pour la modernisation et le remplacement de systèmes de chauffage central existants.
Une implantation extérieure adaptée à un environnement résidentiel serré
Dans des secteurs comme Côte Saint-Luc, l’espace disponible autour d’une maison peut rapidement devenir une contrainte.
Il peut déjà y avoir :
- une entrée électrique;
- des conduites existantes;
- des fenêtres de sous-sol;
- un passage latéral;
- une terrasse;
- une clôture;
- un accès de service relativement étroit.
Dans ce projet, nous avons choisi de garder la thermopompe très près de la façade sans pour autant sacrifier les dégagements essentiels.
L’appareil est installé en hauteur, ce qui libère le sol et permet de mieux organiser les raccordements sous et derrière l’unité.
Le support mural : un choix technique, pas seulement esthétique
L’unité extérieure repose sur un support métallique fixé au bâtiment.
Cette configuration présente plusieurs avantages dans notre climat.
Elle permet d’éloigner l’équipement :
- de la neige accumulée;
- de l’eau de surface;
- de la terre;
- des feuilles;
- des résidus de tonte;
- de l’humidité persistante près du sol.
Le dégagement sous la machine est également particulièrement important pendant les cycles de dégivrage hivernaux.
Lorsqu’une thermopompe fonctionne par temps froid, du givre peut se former sur l’échangeur extérieur. Le système doit alors inverser temporairement son cycle pour éliminer ce givre.
L’eau qui résulte de ce dégivrage doit pouvoir s’écouler librement.
Une unité installée trop bas peut finir entourée d’une accumulation de glace. En maintenant l’EVOX G3 au-dessus du sol, nous réduisons ce risque et conservons davantage d’espace pour le drainage naturel.
Le côté service reste volontairement accessible
L’angle de la photographie permet de voir un aspect souvent négligé lors d’une installation : l’accès futur au système.
Les vannes, les panneaux et plusieurs connexions se trouvent du côté de la thermopompe visible sur la photo.
Nous devons donc éviter de positionner cette face directement contre :
- un mur perpendiculaire;
- une clôture;
- un cabanon;
- un escalier;
- un aménagement permanent.
Une thermopompe peut fonctionner correctement pendant plusieurs années sans intervention majeure, mais elle devra inévitablement être inspectée, nettoyée ou diagnostiquée un jour.
Chez AirGreen, nous préférons toujours prévoir cet entretien dès l’installation plutôt que de créer un problème futur pour gagner quelques centimètres aujourd’hui.
Des raccordements frigorifiques regroupés et protégés
Les conduites visibles sur la photo rejoignent directement le bâtiment.
La plus grosse conduite est isolée, comme elle doit l’être, afin de limiter les pertes thermiques et la condensation.
Lorsqu’une thermopompe centrale est installée, nous devons également respecter :
- le diamètre des conduites;
- la longueur maximale permise;
- le dénivelé;
- les rayons de courbure;
- l’isolation;
- la protection des conduites;
- la charge de réfrigérant;
- les procédures de mise sous vide.
Un groupe extérieur moderne peut afficher d’excellents rendements sur papier, mais une mauvaise installation frigorifique peut compromettre une partie de ces avantages.
Le R-454B : une caractéristique importante de la EVOX G3
La MIDEA EVOX G3 utilise le réfrigérant R-454B.
MIDEA indique avoir choisi ce réfrigérant A2L pour sa gamme centrale EVOX et lui attribue un potentiel de réchauffement global, ou GWP, de 466.
Cela implique certaines différences par rapport aux anciennes générations de systèmes au R-410A.
Les pratiques d’installation et de service doivent être adaptées au R-454B, notamment pour :
- les outils utilisés;
- la récupération;
- la mise sous vide;
- la détection de fuites;
- la manutention;
- les procédures de sécurité.
Pour nous, cette transition fait maintenant partie du travail quotidien sur les nouvelles générations de thermopompes centrales.
Une décharge horizontale adaptée aux installations résidentielles compactes
La EVOX G3 utilise une configuration à décharge horizontale.
MIDEA décrit cette conception comme un ensemble combinant un ventilateur horizontal et un échangeur vertical, destiné à favoriser une circulation d’air uniforme à travers l’échangeur et à améliorer le comportement du système lorsque la température extérieure diminue.
Ce design est particulièrement intéressant dans les environnements résidentiels où une unité traditionnelle à décharge verticale pourrait être moins pratique.
Il faut toutefois respecter les dégagements.
Nous évitons toujours d’orienter le ventilateur directement face à un obstacle proche, comme :
- un mur;
- une clôture opaque;
- une haie très dense;
- un autre condenseur.
L’air doit pouvoir quitter la machine sans revenir immédiatement vers l’échangeur.
Des performances conçues pour le climat froid
À Côte Saint-Luc, une thermopompe centrale doit faire beaucoup plus que climatiser une maison en juillet.
L’hiver est une partie essentielle du dimensionnement.
MIDEA annonce pour la plateforme EVOX G3 un fonctionnement continu jusqu’à -30 °C. La documentation présente aussi, selon les conditions et le modèle testés, une capacité de chauffage pouvant atteindre 100 % à -25 °C, avec un COP pouvant atteindre 1,9. Certaines de ces données sont basées sur un système MIDEA de 3 tonnes.
MIDEA explique également que la technologie du compresseur utilise, lorsque les conditions deviennent très froides, une injection de vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimé et de soutenir la production de chaleur.
C’est précisément ce type de caractéristique que nous regardons lorsqu’une thermopompe centrale doit prendre une part importante du chauffage d’une résidence montréalaise.
Une technologie Inverter qui adapte sa capacité aux besoins réels
Une thermopompe centrale conventionnelle plus ancienne peut fonctionner selon une logique relativement simple : marche à pleine capacité, puis arrêt.
L’Inverter permet un fonctionnement beaucoup plus progressif.
Lorsque la maison demande moins de chauffage ou de climatisation, le compresseur peut réduire son régime.
Lorsque la demande augmente, il peut accélérer.
Cette modulation contribue généralement à :
- stabiliser la température intérieure;
- réduire les cycles fréquents;
- améliorer le confort;
- adapter la puissance aux conditions réelles;
- limiter les pointes inutiles lorsque la demande est faible.
Dans une résidence de Côte Saint-Luc où le réseau central distribue l’air dans plusieurs pièces, ce comportement modulant peut être particulièrement intéressant.
Les capacités disponibles dans la famille EVOX G3
La brochure MIDEA présente plusieurs capacités dans cette génération.
On retrouve notamment des configurations autour de :
- 18 000 BTU/h;
- 24 000 BTU/h;
- 30 000 BTU/h;
- 36 000 BTU/h;
- 48 000 BTU/h;
- 54 000 BTU/h.
Nous ne déterminons toutefois jamais le tonnage d’une installation uniquement à partir de la taille physique de l’appareil.
Pour cette installation à Côte Saint-Luc, le numéro de modèle exact n’est pas suffisamment lisible sur la photographie pour attribuer avec certitude une capacité spécifique.
Nous préférons donc ne pas inventer un chiffre.
Les performances exactes dépendent de la combinaison installée
Pour la gamme EVOX G3, MIDEA annonce des valeurs pouvant atteindre :
- 19 SEER2;
- 12,5 EER2;
- 10,8 HSPF2;
- COP de 2,14 à 5 °F, soit environ -15 °C.
Les tableaux techniques montrent cependant clairement que les performances varient selon la puissance.
Parmi les configurations documentées :
- 18 000 BTU : 19 SEER2;
- 24 000 BTU : 18,6 SEER2;
- 30 000 BTU : 17,2 SEER2;
- 36 000 BTU : 17,7 SEER2;
- 48 000 BTU : 17,5 SEER2;
- 54 000 BTU : 17,5 SEER2.
Cette distinction est importante lorsqu’un propriétaire compare des soumissions.
Deux systèmes EVOX G3 peuvent appartenir à la même famille tout en affichant des rendements certifiés différents.
À l’intérieur de la maison, le réseau de conduits compte autant que l’unité extérieure
Une thermopompe centrale travaille avec toute l’installation CVAC
La photographie montre seulement l’unité extérieure, mais celle-ci ne peut pas fonctionner seule.
Une thermopompe centrale travaille avec un appareil de traitement d’air et un réseau de conduits qui distribuent le chauffage et la climatisation dans la résidence.
Nous devons donc également vérifier :
- les conduits d’alimentation;
- les retours d’air;
- les grilles;
- la pression statique;
- la filtration;
- les réglages du ventilateur.
Une excellente thermopompe raccordée à un réseau sous-dimensionné peut produire un résultat décevant.
Computational Constant Airflow 2.0
La EVOX G3 intègre une technologie appelée Computational Constant Airflow 2.0.
Dans ses exemples, MIDEA montre que la soufflerie peut ajuster automatiquement sa puissance pour maintenir le débit malgré les variations de pression du réseau. La documentation illustre notamment un débit de 1 200 CFM maintenu entre 0,4 et 1,2 po de pression statique totale dans les scénarios présentés.
La plateforme offre également jusqu’à 60 niveaux de réglage du débit d’air.
Cette flexibilité est très utile lors du remplacement d’une ancienne fournaise ou d’une thermopompe centrale dans une maison déjà construite.
Le débit adaptatif ne remplace pas un bon dimensionnement des conduits
Cette technologie ne signifie pas qu’un mauvais réseau devient automatiquement performant.
Si un retour est beaucoup trop petit, si un conduit est écrasé ou si plusieurs grilles sont obstruées, nous devons corriger le problème.
La soufflerie peut compenser certaines variations raisonnables, mais pas contourner les lois de l’aéraulique.
C’est pourquoi nous évaluons toujours l’ensemble du système.
Une unité intérieure conçue pour faciliter les rénovations
MIDEA a pensé la EVOX G3 pour le remplacement de certains systèmes existants.
La documentation présente une unité intérieure capable, selon la configuration, de fonctionner en 115 V ou 208/230 V et dont la largeur se rapproche de plusieurs formats standards de fournaises centrales.
Dans une maison existante à Côte Saint-Luc, cela peut simplifier considérablement une modernisation.
Moins de transformations peuvent être nécessaires au niveau :
- du plénum;
- du réseau de conduits;
- de l’espace mécanique;
- de l’alimentation de l’appareil intérieur.
Nous vérifions néanmoins toujours les dimensions réelles avant l’installation.
Une construction modulaire adaptée aux sous-sols montréalais
L’appareil intérieur EVOX G3 peut être monté dans plusieurs orientations.
MIDEA présente notamment des configurations :
- ascendante;
- descendante;
- horizontale gauche;
- horizontale droite;
- low-boy pour les endroits à hauteur limitée.
Cette souplesse est particulièrement utile dans les sous-sols existants, où nous devons parfois travailler autour :
- de poutres;
- de plomberie;
- d’un chauffe-eau;
- de conduits existants;
- d’un plafond bas.
Filtration MERV 13 : une option intéressante dans un système central
La EVOX G3 peut également être associée à un module de filtration compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces, selon la configuration.
Une filtration plus fine peut contribuer à retenir davantage :
- de poussière;
- de pollen;
- de particules;
- de poils et squames d’animaux.
Nous devons toutefois surveiller la pression statique.
Un filtre plus efficace peut également créer davantage de résistance au passage de l’air.
Thermostat communicant ou contrôle 24 V
La plateforme EVOX G3 prévoit différentes stratégies de contrôle.
MIDEA documente notamment :
- la communication 485;
- le contrôle 24 V;
- une communication sans fil Sub-1 GHz entre certains composants EVOX.
Dans une rénovation à Côte Saint-Luc, cette flexibilité peut être très utile lorsque le câblage de thermostat existant est difficile à remplacer sans ouvrir les murs.
Chauffage auxiliaire : dimensionner selon la maison
La documentation EVOX G3 présente aussi des trousses de chauffage auxiliaire pouvant atteindre 25 kW selon la configuration.
Plus n’est pas automatiquement mieux.
Nous dimensionnons le chauffage de relève selon :
- les pertes thermiques de la maison;
- la puissance de la thermopompe à basse température;
- la capacité du panneau électrique;
- la température intérieure souhaitée;
- la stratégie de contrôle.
Une résistance inutilement surdimensionnée peut augmenter considérablement la demande électrique lors des pointes de froid.
Les erreurs que nous voulons éviter sur une installation centrale à Côte Saint-Luc
Installer l’unité extérieure trop près du sol
La neige et l’eau de dégivrage doivent être considérées avant le premier hiver.
Bloquer le côté service
Une installation compacte doit rester accessible.
Utiliser le SEER2 maximal de la gamme comme chiffre universel
Chaque combinaison possède ses propres performances.
Remplacer une ancienne machine sans vérifier les conduits
Le réseau fait partie intégrante de la performance.
Choisir la capacité uniquement selon les pieds carrés
Nous devons aussi tenir compte de l’isolation, du fenêtrage, de l’étanchéité et de la configuration du bâtiment.
Négliger l’alimentation électrique
Le condenseur, l’appareil intérieur et le chauffage auxiliaire doivent être compatibles avec la capacité électrique disponible.
Aide financière : vérifier la combinaison exacte avant de promettre un montant
Le nom commercial MIDEA EVOX G3 ne suffit pas à confirmer l’admissibilité ou le montant d’une subvention.
Pour une installation à Côte Saint-Luc, nous devons vérifier :
- le modèle exact de l’unité extérieure;
- le modèle exact de l’unité intérieure;
- le numéro AHRI;
- la capacité de chauffage reconnue;
- les exigences du programme en vigueur au moment de l’installation.
Nous préférons toujours travailler à partir de ces données plutôt que d’attribuer au client le montant associé à une autre configuration EVOX G3.
Une installation pensée pour aujourd’hui, mais aussi pour les prochaines années
Cette installation de thermopompe centrale MIDEA EVOX G3 à Côte Saint-Luc montre bien notre façon de travailler chez AirGreen.
Nous avons un groupe extérieur moderne au R-454B, installé sur un support surélevé, avec les conduites regroupées, le sectionneur à proximité et le côté service laissé accessible.
À l’intérieur, le système central doit ensuite être adapté au réseau de conduits, à la pression statique, à la filtration et aux besoins thermiques de la maison.
La technologie EVOX G3 apporte notamment :
- l’Inverter;
- un fonctionnement annoncé jusqu’à -30 °C;
- le réfrigérant R-454B;
- une gestion avancée du débit d’air;
- plusieurs configurations d’installation intérieure;
- différentes options de contrôle.
Notre rôle chez AirGreen est de faire fonctionner tous ces éléments comme un seul système cohérent.
Nous réalisons des installations de thermopompes centrales à Côte Saint-Luc, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, en adaptant chaque projet aux contraintes réelles du bâtiment.
Dans une résidence où l’espace extérieur, les murs existants et les équipements déjà présents laissent peu de marge à l’improvisation, la qualité du résultat se joue justement dans ces détails.
