Installation d’une thermopompe centrale MIDEA EVOX G3 à Saint-Laurent, Montréal

Une installation centrale conçue pour affronter le climat de Montréal sans négliger les détails extérieurs

À Saint-Laurent, dans Montréal, l’installation d’une thermopompe centrale MIDEA EVOX G3 doit répondre à deux réalités très concrètes : assurer le chauffage lorsque les températures chutent fortement et intégrer correctement l’équipement à une maison déjà construite. Sur ce projet AirGreen, la photo de l’installation extérieure montre plusieurs choix techniques qui méritent d’être expliqués, car ce sont précisément ces détails qui peuvent faire la différence entre une thermopompe simplement fonctionnelle et une installation CVAC durable, accessible et bien adaptée à notre climat.

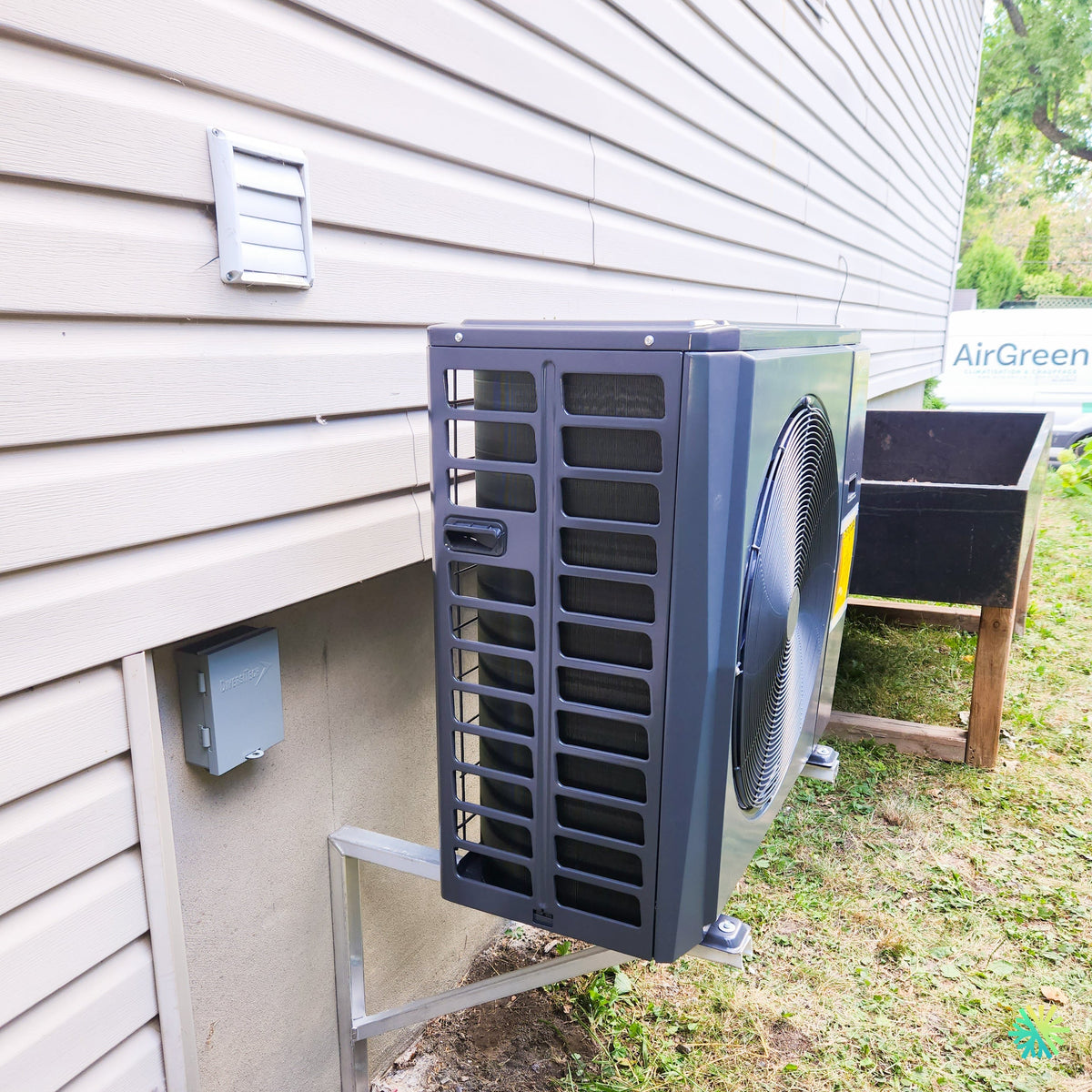

L’unité extérieure MIDEA EVOX G3 a été installée sur une structure métallique surélevée fixée près du mur de fondation, plutôt que déposée directement au sol. Le ventilateur à décharge horizontale est orienté vers l’espace ouvert de la cour, tandis que les conduites sont regroupées dans un cache-conduits clair qui suit proprement le revêtement extérieur de la maison.

On distingue également le sectionneur électrique extérieur installé à proximité de l’équipement. L’ensemble reste dégagé et accessible pour l’entretien, tout en évitant une installation massive ou désordonnée autour de la thermopompe.

Pourquoi le positionnement extérieur compte autant à Saint-Laurent

Une unité extérieure de thermopompe ne devrait jamais être positionnée uniquement en fonction de l’endroit où elle est la moins visible.

À Montréal, nous devons notamment tenir compte :

• de l’accumulation de neige autour de l’unité;
• du dégagement nécessaire à l’aspiration et au rejet d’air;
• de l’eau produite pendant les cycles de dégivrage;
• de l’accès futur pour l’entretien et les réparations;
• du parcours des conduites frigorifiques et électriques;
• des fenêtres, sorties d’air et autres ouvertures du bâtiment;
• de la transmission possible de vibrations à la structure.

Sur cette installation de Saint-Laurent, le fait de placer la thermopompe sur une structure surélevée permet notamment d’éviter de laisser directement la base de l’appareil au niveau du terrain.

La photo montre également de petits supports sous les pieds de l’unité. Une installation stable et correctement nivelée est importante puisque l’équipement contient un compresseur, un ventilateur et un circuit frigorifique qui fonctionnent pendant de longues périodes, autant en chauffage qu’en climatisation.

Une unité à décharge horizontale bien adaptée aux espaces résidentiels

La EVOX G3 installée ici utilise un grand ventilateur frontal à décharge horizontale.

Cette configuration est particulièrement intéressante lorsque l’on doit travailler le long d’un mur résidentiel ou dans un espace extérieur où l’on préfère éviter une unité conventionnelle rejetant l’air verticalement par le dessus.

Midea explique que sa conception extérieure combine un ventilateur à décharge horizontale et un échangeur vertical afin d'obtenir une circulation d'air uniforme à travers l'échangeur.

Sur le terrain, cette conception facilite aussi certaines implantations où l’espace est limité. Cela ne signifie toutefois pas qu’une unité peut être placée n’importe où : les dégagements prescrits pour le modèle exact doivent toujours être respectés.

Un cache-conduits qui fait partie du travail, pas simplement de l’esthétique

Un détail particulièrement visible sur cette installation est le parcours horizontal du cache-conduits blanc installé directement sur le revêtement extérieur.

Les conduites d’une thermopompe centrale comprennent généralement plusieurs éléments qui doivent être protégés et organisés : tuyauterie frigorifique isolée, alimentation électrique et câblage de contrôle selon la configuration utilisée.

Laisser ces éléments exposés peut donner un résultat visuellement médiocre et les soumettre davantage aux intempéries.

Ici, la finition s’harmonise avec le revêtement clair de la résidence. C’est le type de détail que nous considérons important chez AirGreen : une installation de thermopompe centrale fait partie du bâtiment pour de nombreuses années. Elle doit donc être techniquement correcte, mais également installée avec soin.

MIDEA EVOX G3 : une thermopompe centrale conçue pour le chauffage par grand froid

La principale raison pour laquelle la gamme MIDEA EVOX G3 attire l’attention au Québec reste ses capacités de fonctionnement à basse température.

Selon la documentation technique Midea fournie pour cette gamme, le système peut maintenir un fonctionnement continu jusqu’à -30 °C. Midea indique également, pour ses essais sur un système de trois tonnes, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre environ 1,9 dans ces conditions.

C’est une donnée particulièrement pertinente pour une résidence de Saint-Laurent, Montréal, où une thermopompe centrale n’est pas seulement utilisée comme climatiseur pendant l’été. Elle devient un élément important du système de chauffage pendant une grande partie de l’hiver.

La technologie de compresseur décrite par Midea utilise notamment l’injection de vapeur à température intermédiaire lorsque les conditions extérieures deviennent très froides, afin d’augmenter la quantité totale de réfrigérant comprimé et de soutenir la capacité de chauffage.

Cela ne supprime évidemment pas la nécessité de bien dimensionner l’installation. Une machine performante à -25 °C peut malgré tout donner un résultat insatisfaisant si elle est mal sélectionnée pour la charge thermique réelle du bâtiment.

Les performances varient selon la capacité et le jumelage exacts

La photo extérieure permet d’identifier la famille MIDEA EVOX G3, mais elle ne permet pas de confirmer de façon fiable la capacité exacte de l’appareil installé.

Nous préférons donc ne jamais annoncer arbitrairement « 3 tonnes », « 36 000 BTU » ou une autre capacité uniquement en observant les dimensions du cabinet extérieur.

Le dépliant technique Midea présente plusieurs configurations EVOX G3, notamment :

Ces valeurs proviennent des configurations présentées dans le tableau de performance Midea et doivent toujours être rattachées au jumelage intérieur/extérieur exact sélectionné.

Autrement dit, écrire simplement « EVOX G3 jusqu’à 19 SEER2 » ne suffit pas pour évaluer une installation réelle. Il faut examiner la combinaison complète et, lorsque pertinent, son numéro AHRI.

Le dimensionnement ne devrait jamais être basé uniquement sur l’ancienne thermopompe

Lors d’un remplacement de système central, une erreur fréquente consiste à reprendre automatiquement le même tonnage que celui de l’ancien appareil.

Ce raccourci peut être problématique.

Une maison peut avoir subi plusieurs changements depuis l’installation de son ancien système : nouvelles fenêtres, isolation améliorée, agrandissement, modifications des conduits, rénovation du sous-sol ou transformation de certaines pièces.

Chez AirGreen, nous accordons donc de l’importance à la charge de chauffage et de climatisation, au débit d’air requis et à la capacité réelle du réseau de conduits.

Une thermopompe centrale trop grande peut avoir des cycles inadaptés et une mauvaise gestion de l’humidité. Une unité trop petite peut fonctionner presque continuellement lorsque les besoins deviennent importants.

Le bon choix n’est pas nécessairement « la plus grosse thermopompe possible ». Il s’agit du système correctement adapté au bâtiment.

Une centrale qui ne se résume pas à l’unité extérieure

La photo montre surtout la partie extérieure du projet, mais une MIDEA EVOX G3 centrale fonctionne avec une unité intérieure raccordée au réseau de conduits de la résidence.

La conception EVOX G3 a justement été pensée pour faciliter les remplacements et les rénovations de systèmes existants.

Midea propose notamment un appareil de traitement d’air modulaire pouvant être configuré en plusieurs orientations : débit ascendant, descendant, horizontal gauche, horizontal droit ainsi que des installations de type « low-boy » lorsque la hauteur disponible est limitée.

C’est particulièrement utile dans les maisons existantes de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, où les salles mécaniques n’ont pas nécessairement été conçues pour les dimensions des systèmes modernes.

Une conception permettant de s’adapter à certaines installations existantes

Le EVOX G3 offre également une architecture multivoltage pour certaines unités intérieures, avec détection et adaptation au 115 V ou au 208/230 V, selon la configuration. Midea présente aussi des largeurs d’unités conçues pour correspondre à plusieurs dimensions typiques de fournaises existantes.

Cela peut simplifier certains projets de conversion, mais il ne faut pas interpréter cette flexibilité comme une autorisation de conserver automatiquement tous les composants existants.

Nous vérifions toujours séparément :

• l’alimentation électrique;
• le calibre des conducteurs;
• les disjoncteurs;
• les conduits;
• les dimensions des plénums;
• le retour d’air;
• la filtration;
• le thermostat;
• les besoins éventuels en chauffage auxiliaire.

Le débit d’air mérite autant d’attention que le tonnage

Un système central haut de gamme peut perdre une partie importante de son intérêt s’il est raccordé à un réseau de conduits trop restrictif.

Midea équipe la gamme EVOX G3 d’une technologie de débit d’air constant calculé, conçue pour ajuster la vitesse du ventilateur lorsque la pression statique varie. La documentation indique une capacité d’adaptation pouvant aller jusqu’à 1,2 po de colonne d’eau de pression statique externe, ainsi qu’un réglage du débit sur jusqu’à 60 niveaux.

Cette caractéristique peut aider le système à composer avec différents réseaux de conduits et différents filtres.

Elle ne remplace toutefois pas une bonne conception de conduits.

Si un retour d’air est fortement sous-dimensionné ou si plusieurs conduits sont excessivement restrictifs, nous préférons corriger le problème plutôt que demander au ventilateur de compenser indéfiniment.

Filtration MERV 13 : plusieurs formats prévus par Midea

La documentation EVOX G3 prévoit également une compatibilité avec des filtres MERV 13 de 1, 2 ou 4 pouces, selon le module utilisé. Midea indique que cette filtration peut contribuer à capturer davantage de poussière, de pollen, de particules et de poils ou squames d’animaux, tout en aidant à maintenir l’évaporateur plus propre.

Le choix du filtre doit cependant toujours être considéré avec la pression statique du système.

Un filtre plus performant n’est pas utile si son installation réduit tellement le débit d’air qu’elle nuit au fonctionnement de la thermopompe.

Contrôle 24 V, communication 485 et options de communication avancée

La EVOX G3 est également conçue pour accepter différentes architectures de contrôle.

Le fabricant mentionne notamment la compatibilité avec la communication 485 et avec des thermostats 24 V, en fonction des composants sélectionnés. Le système peut également utiliser une communication sans fil Sub-1 GHz entre certains éléments EVOX afin de réduire les besoins de câblage de communication dans certaines applications.

Cette flexibilité peut devenir intéressante lors d’une rénovation, particulièrement lorsque tirer un nouveau câble entre l’unité intérieure, le thermostat et l’unité extérieure serait complexe.

Le réfrigérant R-454B et la nouvelle génération de systèmes centraux

La famille EVOX G3 présentée dans la documentation Midea utilise le réfrigérant R-454B.

Le fabricant indique pour ce réfrigérant un potentiel de réchauffement global, ou GWP, de 466.

Le R-454B appartient à la catégorie des réfrigérants A2L. Son utilisation entraîne des exigences d’installation et de service particulières que les techniciens doivent connaître et respecter.

Il ne faut donc pas considérer une thermopompe R-454B comme un simple remplacement mécanique d’une ancienne unité au R-410A sans vérifier les procédures, l’outillage et les composants applicables.

Ce que nous vérifions pour qu’une installation EVOX G3 fonctionne réellement comme prévu

Une installation propre ne suffit pas : la mise en service est déterminante

Le résultat extérieur de ce chantier de Saint-Laurent est propre, compact et bien intégré à la maison, mais une grande partie du travail essentiel ne se voit pas sur une photo.

Lors d’une installation CVAC centrale, notre travail doit notamment comprendre une série de vérifications avant de considérer le système terminé.

Notre approche sur un projet central de ce type

Selon la configuration du bâtiment, les principales étapes comprennent généralement :

1. Valider la capacité nécessaire à partir des caractéristiques de la maison.
2. Examiner le réseau de conduits existant et les débits disponibles.
3. Vérifier la dimension des retours et des conduits d’alimentation.
4. Positionner l’unité intérieure et adapter les plénums au besoin.
5. Installer l’unité extérieure sur une base ou une structure adaptée.
6. Acheminer et protéger les conduites frigorifiques.
7. Réaliser les raccordements électriques conformément aux spécifications de l’équipement.
8. Effectuer les essais de pression et la procédure de vide du circuit frigorifique.
9. Configurer les contrôles et le thermostat.
10. Vérifier le fonctionnement en chauffage et en climatisation.
11. Mesurer les paramètres pertinents de débit d’air et de pression statique.
12. Confirmer l’évacuation adéquate des condensats et le fonctionnement des cycles de dégivrage.

Ce sont ces étapes qui permettent de transformer une bonne machine en un bon système CVAC.

Une attention particulière au dégivrage pendant l’hiver

À basse température, une thermopompe accumule naturellement du givre sur son échangeur extérieur.

Elle doit périodiquement entrer en cycle de dégivrage.

Pendant ce processus, de l’eau peut se retrouver sous l’unité. Dans le climat de Montréal, cette eau peut ensuite geler.

C’est l’une des raisons pour lesquelles la hauteur et l’environnement immédiat d’une thermopompe extérieure méritent une attention particulière. Une unité installée trop près du sol peut éventuellement se retrouver entourée de neige et de glace.

Sur le chantier présenté ici, la thermopompe est clairement surélevée par rapport au terrain, ce qui crée davantage d’espace sous l’appareil.

Les erreurs que nous cherchons à éviter sur une thermopompe centrale

Plusieurs problèmes que nous rencontrons sur des installations existantes ne proviennent pas nécessairement de la marque de la thermopompe.

Ils proviennent de décisions prises autour de la machine.

Parmi les erreurs importantes à éviter :

• choisir le tonnage uniquement selon l’ancien appareil;
• négliger le réseau de conduits;
• installer l’unité extérieure trop bas par rapport à la neige;
• placer le ventilateur devant un obstacle trop rapproché;
• négliger l’accès futur aux panneaux de service;
• installer un filtre trop restrictif sans vérifier le débit;
• utiliser un thermostat ou une logique de contrôle mal configurés;
• ignorer les besoins de chauffage auxiliaire;
• annoncer une efficacité « jusqu’à » une certaine valeur sans vérifier le jumelage AHRI réel;
• supposer qu’une thermopompe basse température fonctionnera parfaitement simplement parce qu’elle porte une cote de fonctionnement à -30 °C.

Le résultat dépend toujours de l’ensemble : thermopompe, appareil de traitement d’air, conduits, alimentation électrique, contrôles, réglages et qualité de l’installation.

Et les subventions pour une MIDEA EVOX G3 à Saint-Laurent?

L’admissibilité à une aide financière ne devrait jamais être annoncée uniquement à partir du nom « MIDEA EVOX G3 ».

La gamme comprend plusieurs capacités et plusieurs jumelages. Pour confirmer une admissibilité à un programme applicable au Québec, il faut normalement vérifier le modèle intérieur, le modèle extérieur et le numéro AHRI exact de la combinaison installée, puis valider les critères du programme en vigueur au moment du projet.

C’est également la bonne façon de comparer deux soumissions.

Deux entrepreneurs peuvent indiquer « MIDEA EVOX G3 » sur leur proposition tout en offrant des combinaisons différentes.

Avant de signer, nous recommandons donc de demander les numéros de modèles complets et, lorsque pertinent, la référence AHRI correspondante.

Une installation particulièrement pertinente pour les maisons avec conduits existants

Pour une propriété de Saint-Laurent déjà équipée d’un réseau central, la EVOX G3 présente plusieurs caractéristiques intéressantes : fonctionnement à très basse température, modulation, unité intérieure adaptable et possibilité de travailler avec différentes configurations de contrôle.

Cela en fait une solution à considérer lors du remplacement :

• d’une ancienne thermopompe centrale;
• d’un climatiseur central combiné à une fournaise;
• d’un système électrique central plus ancien;
• ou de certaines installations nécessitant une modernisation du système de chauffage et de climatisation.

Le choix final doit néanmoins être basé sur la maison elle-même, et non uniquement sur la fiche technique du fabricant.

Le résultat visible sur ce projet AirGreen à Saint-Laurent

Cette installation illustre bien notre manière d’aborder une thermopompe centrale à Montréal.

L’unité extérieure est surélevée, le rejet d’air est orienté vers l’espace dégagé, les conduites sont protégées dans une finition propre et le sectionneur reste accessible.

Aucun de ces éléments n’est spectaculaire pris isolément.

En revanche, l’ensemble donne une installation cohérente, où l’équipement ne semble pas avoir été simplement déposé contre la maison à l’endroit le plus facile.

C’est précisément cette somme de détails qui compte lorsqu’un système doit fonctionner chaque jour pendant de nombreuses années.

AirGreen installe les systèmes MIDEA EVOX G3 dans le Grand Montréal

Chez AirGreen, nous réalisons des projets de thermopompes centrales, de climatisation et de chauffage dans Saint-Laurent, Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud.

Pour un projet MIDEA EVOX G3, nous pouvons analyser la capacité nécessaire, la compatibilité avec les conduits existants, la configuration électrique, les contrôles, l’emplacement de l’unité extérieure et le jumelage intérieur/extérieur approprié.

Une thermopompe centrale représente un investissement important. Notre objectif est donc de proposer une configuration qui correspond réellement au bâtiment et de l’installer de façon à préserver ses performances, son accessibilité et sa fiabilité.
