Une installation centrale dans un espace latéral restreint, avec dégagement hivernal et accès préservé

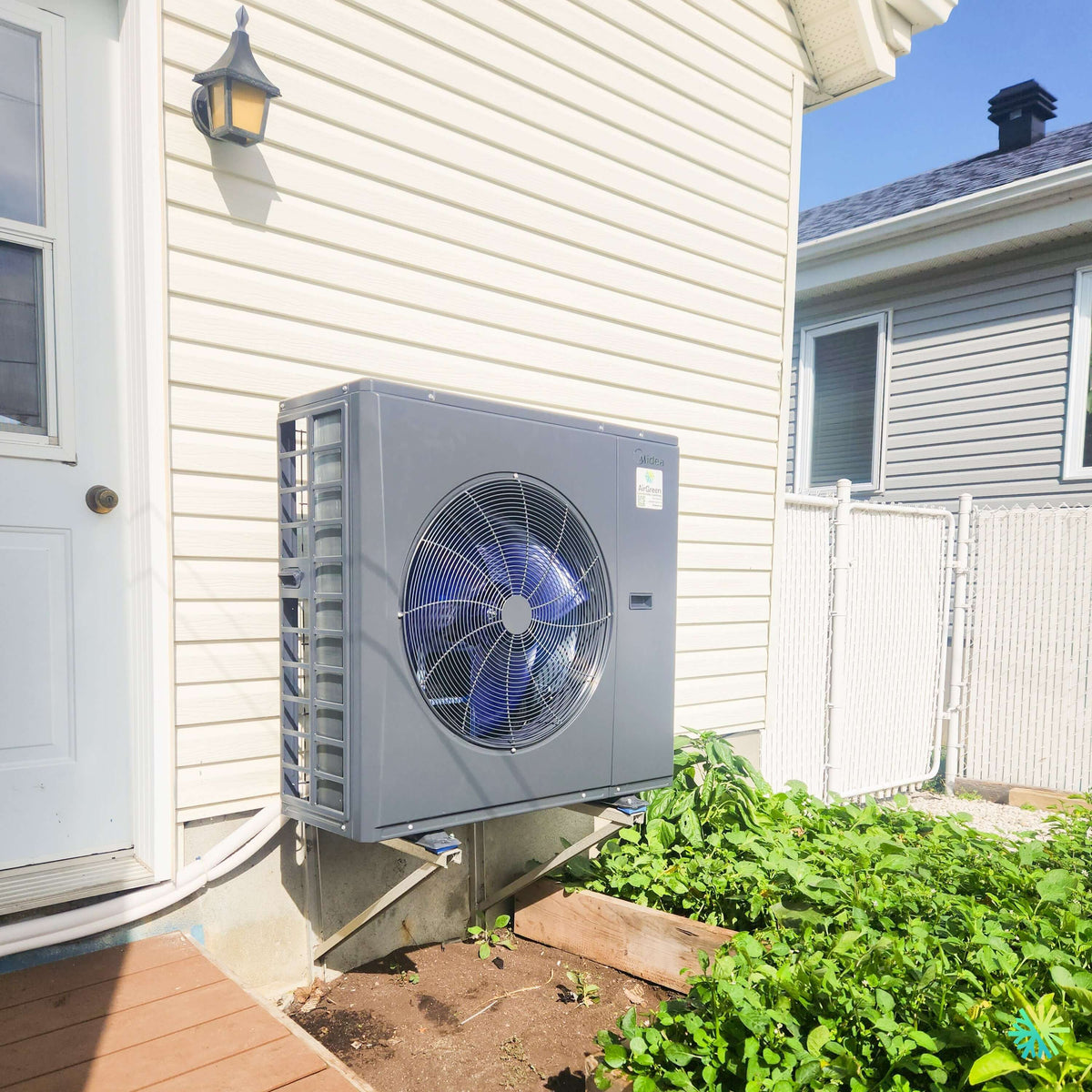

À Saint-Lazare, cette installation d’une thermopompe centrale MIDEA EVOX G3 nous a amenés à travailler dans un espace extérieur où chaque détail comptait. La photographie du chantier montre une configuration très parlante : l’unité extérieure a été installée sur le côté de la résidence, entre une porte extérieure, le mur de la maison et une zone de jardinage surélevée. Dans ce type d’environnement, choisir la bonne machine ne représente qu’une partie du travail. Il faut aussi déterminer une hauteur adéquate, préserver le passage, conserver le débit d’air devant le ventilateur et assurer un parcours logique pour les conduites frigorifiques.
Le résultat est une installation compacte où la thermopompe repose sur deux supports métalliques muraux robustes, nettement au-dessus du niveau du sol. Le grand ventilateur frontal reste complètement dégagé, tandis que les conduites quittent l’appareil du côté gauche et suivent la base de la maison. Cette disposition évite de sacrifier inutilement l’espace disponible près de la porte et limite l’empiètement sur la zone végétalisée adjacente.
La EVOX G3 fait partie de la gamme de systèmes centraux gainables inverter de MIDEA, conçue pour moderniser ou remplacer des systèmes de chauffage et climatisation centraux existants.
Le défi particulier de ce chantier : installer une thermopompe centrale sans bloquer un espace déjà occupé
Sur cette propriété de Saint-Lazare, le groupe extérieur devait cohabiter avec plusieurs éléments fixes ou semi-fixes :
- une porte extérieure immédiatement à gauche;
- un petit palier ou passage devant la porte;
- un mur extérieur avec revêtement de vinyle;
- une zone de plantation ou potager directement devant et à droite;
- la fondation de béton;
- le parcours nécessaire des conduites vers l’intérieur.
Il aurait été facile de déposer la thermopompe directement au sol. Ce choix aurait toutefois créé davantage d’encombrement, réduit le dégagement sous l’appareil et exposé la base du groupe aux accumulations de neige, de feuilles, de terre et d’eau.
Nous avons donc retenu une installation murale sur supports métalliques surélevés.
Cette solution répond simultanément à plusieurs besoins : elle libère le sol, maintient l’unité loin de l’humidité du terrain et conserve un espace important sous la thermopompe pour les cycles de dégivrage hivernaux.
Pourquoi le dégagement sous une thermopompe compte autant à Saint-Lazare
Une thermopompe centrale utilisée en chauffage ne travaille pas uniquement lors des journées douces.
Pendant l’hiver québécois, l’échangeur extérieur peut accumuler du givre. Le système entre alors périodiquement en dégivrage pour faire fondre cette accumulation.
L’eau obtenue doit pouvoir s’évacuer.
Si l’unité est installée trop près du sol, cette eau peut regeler sous la machine, former progressivement une masse de glace et réduire l’espace disponible autour de la base.
Le montage visible sur notre chantier de Saint-Lazare crée une réserve de hauteur importante. Cela devient particulièrement intéressant dans une cour où le terrain n’est pas recouvert d’une grande dalle dégagée, mais plutôt de terre et de végétation.
Un ventilateur frontal qui doit rester libre
La EVOX G3 photographiée utilise un grand ventilateur frontal à décharge horizontale.
La documentation MIDEA explique que la conception extérieure combine un ventilateur à décharge horizontale et un échangeur vertical afin d’obtenir une circulation d’air plus uniforme sur la surface de l’échangeur. Le fabricant associe cette configuration à une meilleure efficacité de transfert thermique lorsque les températures baissent.
Sur notre chantier, la façade du ventilateur n’est pas dirigée vers un mur rapproché.
C’est un point essentiel.
Une thermopompe centrale doit pouvoir aspirer et rejeter une grande quantité d’air. Si des objets, une clôture, des plantes ou un mur sont placés trop près, le débit peut être perturbé.
La présence du potager et de la végétation autour de l’installation mérite donc une attention à long terme : les plantes doivent être maintenues à une distance suffisante pour ne jamais obstruer l’échangeur ou la façade de soufflage.
Le passage près de la porte reste fonctionnel
Un autre élément intéressant de cette installation est la proximité de la porte extérieure.
Nous avons évité de placer la machine directement dans l’axe de circulation. Les supports muraux permettent de récupérer de l’espace au sol et de conserver une circulation plus logique près de l’entrée.
Pour les propriétaires, c’est un avantage concret.
Une unité extérieure mal positionnée peut devenir un obstacle permanent : il faut la contourner chaque jour, elle complique l’entretien du bâtiment et elle peut gêner le déneigement.
Ici, nous avons cherché à intégrer la thermopompe au mur plutôt qu’à imposer sa présence dans la zone de passage.
Les conduites restent regroupées au bas de la façade
Sur la photo, nous pouvons également voir les conduites isolées qui quittent l’appareil et longent la partie basse de la maison.
Ce parcours est intéressant parce qu’il évite de multiplier les éléments visibles au milieu du revêtement extérieur.
Pour une installation centrale, ces lignes doivent être protégées et supportées correctement. Elles relient l’unité extérieure à l’équipement intérieur et font donc partie intégrante de la performance du système.
Un parcours trop long, inutilement complexe ou mal protégé peut compliquer l’installation et l’entretien.
Nous cherchons toujours à privilégier un cheminement logique et structuré.
Une thermopompe centrale conçue pour le chauffage à basse température
L’intérêt technique de la MIDEA EVOX G3 réside en grande partie dans sa capacité de chauffage par temps froid.
La documentation du fabricant indique un fonctionnement continu jusqu’à -30 °C. Elle présente également, pour un système MIDEA trois tonnes utilisé comme référence d’essai, une capacité de chauffage pouvant atteindre 100 % à environ -25 °C, avec un COP pouvant atteindre 1,9.
Pour une résidence de Saint-Lazare, ce type de performance est beaucoup plus pertinent qu’un simple chiffre de climatisation estivale.
Nous devons cependant faire une distinction importante.
Une température minimale de fonctionnement ne signifie pas que tous les modèles EVOX G3 développent exactement la même puissance de chauffage à -30 °C. Les capacités réelles varient selon le jumelage, le tonnage et les conditions.
C’est pourquoi nous vérifions toujours le système complet plutôt qu’un slogan général.
Technologie M-Powevi : soutenir la capacité lorsque le froid s’installe
MIDEA utilise sur cette génération sa technologie de compresseur M-Powevi.
Le fabricant explique qu’en conditions très froides, le système peut injecter de la vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimé et soutenir la capacité de chauffage.
Ce type de technologie est particulièrement intéressant dans une installation CVAC au Québec, où la température extérieure peut rester sous zéro pendant de longues périodes.
L’objectif n’est pas seulement que la thermopompe « démarre » lorsqu’il fait froid.
Nous voulons qu’elle continue à fournir une quantité utile de chaleur tout en limitant autant que possible le recours au chauffage électrique auxiliaire.
Quelle capacité EVOX G3 a été installée ici?
La photographie permet d’identifier clairement la famille MIDEA, mais la plaque signalétique n’est pas visible avec suffisamment de précision pour confirmer le tonnage exact du système.
Nous préférons donc ne pas l’inventer.
La fiche technique fournie pour la EVOX G3 présente plusieurs capacités de système, notamment 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h de capacité nominale de climatisation, selon le jumelage utilisé.
Les modèles extérieurs et intérieurs associés comprennent entre autres les couples :
- MAUSE-H18B-2A / MO1HE-H18B-2A;
- MAUSE-H24B-2A / MO1HE-H24B-2A;
- MAUSE-H30B-2A / MO1HE-H30B-2A;
- MAUSE-H36B-2A / MO1HE-H36B-2A;
- MAUSE-H48B-2A / MO1HE-H48B-2A;
- MAUSE-H60B-2A / MO1HE-H60B-2A.
Une soumission de thermopompe centrale devrait toujours préciser le jumelage exact, et non simplement inscrire « MIDEA EVOX G3 ».
Des rendements pouvant atteindre 19 SEER2
La gamme EVOX G3 affiche des rendements différents selon le modèle.
MIDEA annonce pour cette famille jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F pouvant atteindre 2,14.
Le tableau technique permet de mieux comprendre les variations :
- la version 18 000 BTU est indiquée à 19 SEER2, 12,5 EER2 et 10,1 HSPF2;
- la 24 000 BTU atteint 18,6 SEER2, 12 EER2 et 10 HSPF2;
- la 30 000 BTU affiche 17,2 SEER2, 12 EER2 et 10,8 HSPF2;
- la 36 000 BTU est donnée à 17,7 SEER2 et 10 HSPF2;
- la 48 000 BTU affiche 17,5 SEER2 et 9,5 HSPF2.
Ces chiffres démontrent pourquoi nous évitons d’utiliser « jusqu’à 19 SEER2 » comme s’il s’agissait automatiquement de la performance de toutes les EVOX G3.
Le dimensionnement reste plus important que la capacité maximale disponible
Une thermopompe centrale ne doit jamais être choisie uniquement parce qu’un modèle plus gros semble plus rassurant.
À Saint-Lazare, comme pour une installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous devons tenir compte de la charge thermique réelle du bâtiment.
Nous examinons notamment :
- la superficie;
- le niveau d’isolation;
- les fenêtres;
- l’étanchéité;
- l’exposition au soleil;
- le réseau de conduits;
- la capacité du retour d’air;
- et la demande hivernale réelle.
Une unité surdimensionnée n’est pas nécessairement plus confortable. Une unité trop petite n’est pas non plus souhaitable.
L’objectif est d’obtenir un système capable de moduler correctement et de travailler efficacement avec le réseau existant.
Ce projet de Saint-Lazare montre aussi pourquoi l’unité intérieure et les conduits sont aussi importants que la machine extérieure
Une unité de traitement d’air conçue pour les rénovations
La EVOX G3 a été pensée pour faciliter plusieurs projets de remplacement de systèmes centraux existants.
MIDEA indique des largeurs d’unités intérieures allant approximativement de 14,5 à 21,5 pouces, ainsi qu’une architecture multivoltage pouvant accepter du 115 V ou du 208/230 V selon la configuration.
Ce détail peut devenir très important dans une maison existante.
Les locaux mécaniques ne disposent pas toujours de beaucoup d’espace, surtout lorsque l’on travaille autour d’un chauffe-eau, de conduits existants ou de plomberie.
Une unité intérieure plus adaptable peut réduire les modifications nécessaires.
Six configurations possibles pour l’unité intérieure
La documentation présente également une conception modulaire permettant plusieurs orientations.
MIDEA mentionne notamment les configurations :
- débit ascendant;
- débit descendant;
- horizontal droite;
- horizontal gauche;
- et plusieurs applications basses de type low-boy.
Cette flexibilité nous permet d’adapter l’équipement aux contraintes réelles du sous-sol ou de la salle mécanique.
C’est souvent là que se joue la différence entre un remplacement simple et une rénovation beaucoup plus invasive.
Computational Constant Airflow 2.0 : travailler avec le réseau de conduits
La EVOX G3 utilise également une technologie appelée Computational Constant Airflow 2.0.
Selon MIDEA, le système peut ajuster la puissance du moteur et la vitesse du ventilateur afin de mieux maintenir le débit d’air lorsque la pression statique change.
Le fabricant indique une capacité pouvant aller jusqu’à environ 1,2 po de colonne d’eau de pression statique et jusqu’à 60 niveaux de réglage de débit.
Il précise également que cette technologie peut réagir aux changements associés aux conduits, à des filtres plus restrictifs ou à certaines obstructions.
Cette capacité d’adaptation est utile, mais elle ne remplace jamais une inspection du réseau.
Un conduit trop petit, une grille insuffisante ou un retour d’air inadéquat demeure un problème qu’il faut corriger.
Jusqu’à 25 kW de chauffage auxiliaire
La fiche EVOX G3 présente également un chauffage auxiliaire électrique à trois stages pouvant atteindre 25 kW selon la configuration.
Au Québec, ce composant joue un rôle important pendant les périodes les plus froides.
Nous cherchons toutefois à éviter que le chauffage auxiliaire devienne la source dominante trop rapidement.
La thermopompe devrait continuer à fournir sa part de chauffage aussi longtemps que son efficacité et sa capacité demeurent intéressantes.
Contrôle 24 V et communication 485
La EVOX G3 peut être utilisée avec plusieurs stratégies de contrôle.
MIDEA indique une compatibilité avec la communication 485 ainsi qu’avec les thermostats conventionnels 24 V. Le fabricant prévoit également une solution Sub-1 GHz permettant de réduire dans certaines configurations le câblage de communication entre certains composants.
Cette flexibilité est particulièrement utile dans une rénovation.
Il n’est pas toujours pratique de refaire un nouveau câble de thermostat à travers une maison entièrement finie.
Filtration MERV 13 disponible en plusieurs épaisseurs
La documentation prévoit également un module pouvant accepter des filtres MERV 13 de 1, 2 ou 4 pouces.
MIDEA indique que cette filtration peut retenir davantage de poussière, pollen, particules et poils ou squames d’animaux tout en aidant à conserver l’échangeur intérieur plus propre.
Nous devons cependant toujours mettre cette filtration en relation avec la pression statique du système.
Le meilleur filtre n’est pas simplement le filtre ayant la cote la plus élevée. Il doit aussi permettre au système de maintenir son débit d’air.
R-454B : le réfrigérant de la nouvelle génération EVOX
La EVOX G3 utilise du R-454B.
MIDEA précise dans sa documentation que ce réfrigérant A2L a été choisi pour la gamme et indique un potentiel de réchauffement global de 466.
Cette évolution influence également nos méthodes d’installation et de service.
La préparation des raccordements, la mise sous vide, la vérification d’étanchéité et la mise en service doivent être exécutées en respectant les exigences propres au système et au réfrigérant utilisé.
Un jardin à proximité : un détail à surveiller au fil des années
L’environnement de cette installation de Saint-Lazare mérite une attention particulière.
Nous voyons beaucoup de végétation devant et à droite de la thermopompe.
Pour l’instant, la façade du ventilateur demeure bien dégagée. Mais les plantes peuvent pousser rapidement durant l’été.
Nous recommandons donc de conserver régulièrement un espace libre autour de l’appareil et de retirer :
- branches;
- feuilles;
- mauvaises herbes;
- débris;
- neige accumulée;
- objets entreposés temporairement.
Ce simple entretien contribue à préserver une bonne circulation d’air autour de l’échangeur.
Une installation murale près d’une porte exige aussi une vérification périodique
Puisque l’appareil est installé à proximité d’un passage, le propriétaire devrait également éviter de stocker des objets sous ou devant la thermopompe.
La zone située sous l’appareil joue un rôle lors des dégivrages hivernaux.
Elle doit donc rester aussi libre que possible.
De même, les supports métalliques peuvent être inspectés visuellement lors de l’entretien CVAC afin de vérifier leurs fixations, l’état des points d’appui et l’absence de corrosion anormale.
ENERGY STAR : une caractéristique de gamme, mais pas un montant automatique de subvention
MIDEA indique dans sa documentation que la gamme présentée dépasse les spécifications ENERGY STAR Most Efficient mentionnées pour cette catégorie d’équipements.
Cela ne permet cependant pas de déterminer, à partir de la photo seule, une aide financière précise pour cette installation de Saint-Lazare.
Pour confirmer l’admissibilité d’un système à un programme donné, nous devons connaître au minimum :
- le modèle intérieur;
- le modèle extérieur;
- le jumelage exact;
- le numéro AHRI;
- et les critères applicables au moment de l’installation.
Nous préférons vérifier ces éléments avant d’annoncer un montant.
Ce que cette installation à Saint-Lazare enseigne aux propriétaires qui préparent leur propre projet
Ce chantier résume plusieurs points à retenir.
Le meilleur emplacement n’est pas nécessairement au sol.
Ici, le montage mural libère une zone importante près de la porte.
La hauteur est particulièrement utile en hiver.
Elle protège davantage l’appareil contre la neige et laisse de l’espace pour les dégivrages.
La végétation doit être considérée dès l’installation.
Un jardin agréable ne doit pas devenir une restriction d’air pour la thermopompe.
La capacité ne doit jamais être devinée à partir du boîtier.
Seuls les modèles exacts permettent de connaître les BTU et les rendements.
Le réseau de conduits doit faire partie de l’évaluation.
Une thermopompe centrale ne fonctionne jamais indépendamment de la distribution d’air.
Le futur entretien doit être prévu dès le premier jour.
L’unité doit rester accessible, tout comme ses raccordements et ses supports.
Pourquoi cette EVOX G3 est bien adaptée à ce type de rénovation centrale
La MIDEA EVOX G3 offre une combinaison intéressante pour les propriétaires qui souhaitent conserver ou moderniser leur réseau de conduits existant.
Le fabricant réunit dans cette génération :
- technologie inverter;
- fonctionnement basse température annoncé jusqu’à -30 °C;
- réfrigérant R-454B;
- unité intérieure multiconfiguration;
- compatibilité 24 V et communicante;
- débit d’air adaptatif;
- filtration MERV 13;
- et plusieurs capacités de système.
Mais notre travail consiste à transformer ces caractéristiques de catalogue en une installation réellement adaptée à la maison.
À Saint-Lazare, cela signifie ici une unité extérieure surélevée au-dessus du terrain, positionnée hors du passage principal, avec un ventilateur frontal bien dégagé et une implantation qui tient compte à la fois de la porte et du jardin voisin.
Chez AirGreen, nous appliquons cette même logique lors de nos projets de thermopompe centrale à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans l’ouest de la Montérégie.
Le choix de l’équipement est important.
Mais la façon dont il est dimensionné, positionné, raccordé et intégré au bâtiment l’est tout autant.
