Installation d’une thermopompe centrale MIDEA EVOX G3 à Pointe-des-Cascades, en Montérégie

Une installation centrale sur façade de brique où le dégagement, la hauteur et le parcours des raccordements ont été pensés ensemble

À Pointe-des-Cascades, nous avons réalisé l’installation d’une thermopompe centrale MIDEA EVOX G3 sur une résidence en brique présentant plusieurs contraintes très concrètes : un compteur électrique immédiatement à proximité, une porte extérieure voisine, une façade déjà occupée par différents conduits et un espace au sol que nous souhaitions préserver.

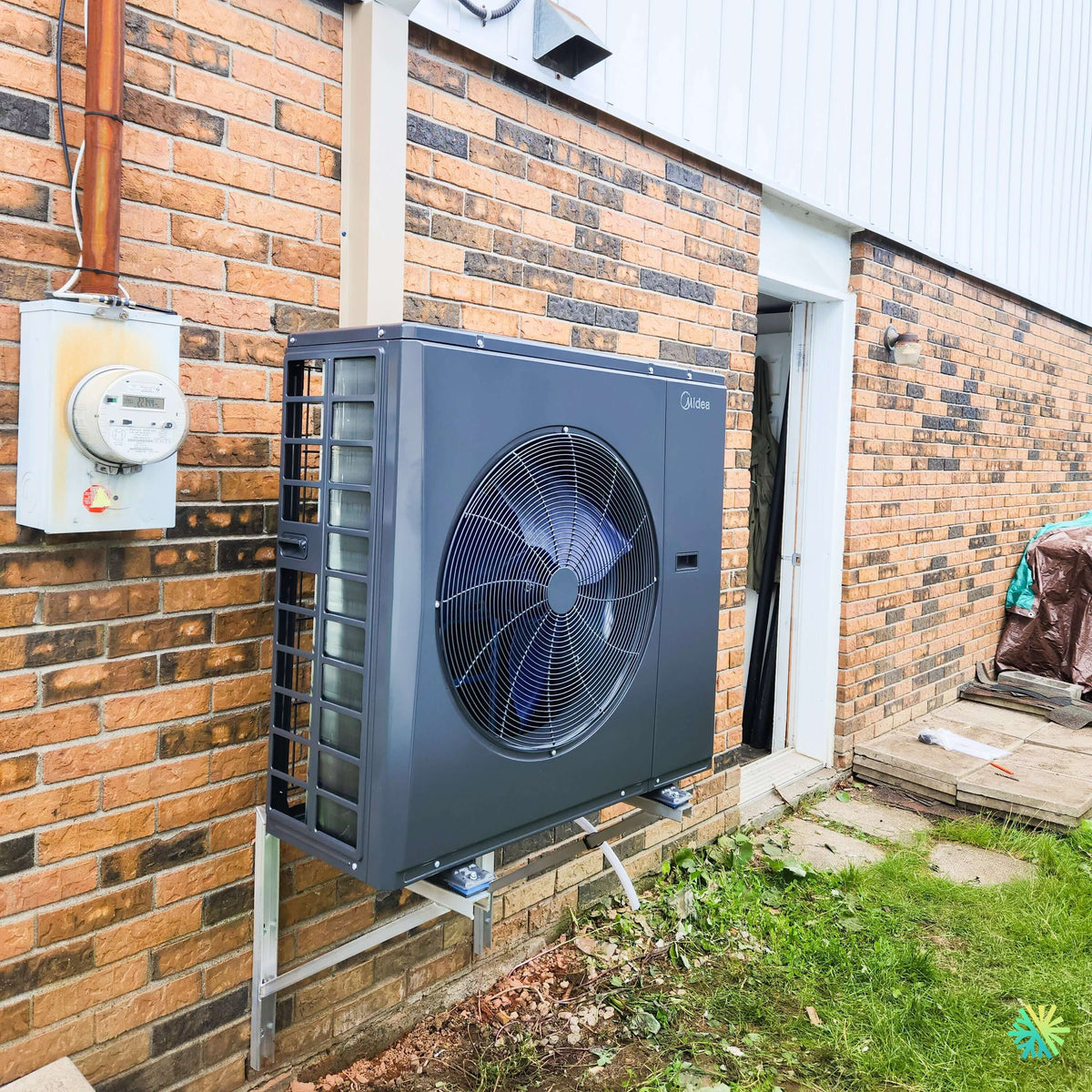

La photographie du chantier montre bien le résultat. L’unité extérieure MIDEA est montée sur une structure métallique surélevée, solidement installée contre le mur de brique. Le grand ventilateur à décharge horizontale fait face à l’espace dégagé devant la maison, tandis qu’un cache-conduits vertical remonte proprement au-dessus de l’appareil. À gauche, le compteur électrique demeure visible et accessible; à droite, la porte n’est pas bloquée par la thermopompe.

Ce projet illustre très bien notre façon d’aborder une installation CVAC : le choix du modèle compte, mais son implantation sur le bâtiment compte tout autant.

La MIDEA EVOX G3 appartient à la famille des systèmes centraux gainables Inverter de MIDEA, conçus notamment pour faciliter la modernisation de systèmes de chauffage et de climatisation existants.

Une implantation extérieure dictée par la maison, pas seulement par la thermopompe

Sur une façade comme celle-ci, il aurait été facile de choisir l’emplacement qui demandait simplement le moins de travail.

Ce n’est pourtant pas notre approche.

Nous devons regarder simultanément :

• les fenêtres;
• les portes;
• le compteur électrique;
• l’accès de service;
• la structure du mur;
• la hauteur du terrain;
• les dégagements de la thermopompe;
• le passage des conduites;
• la direction du soufflage.

À Pointe-des-Cascades, le groupe extérieur a été installé de façon à occuper une zone relativement étroite sans condamner la porte située immédiatement à droite.

L’appareil reste également suffisamment haut pour dégager le sol et laisser de l’espace sous la machine.

Un support mural particulièrement important pour le chauffage hivernal

La thermopompe repose ici sur un support métallique fixé à la façade plutôt que directement sur une petite dalle au sol.

Ce choix prend tout son sens avec une thermopompe appelée à fonctionner l’hiver.

Pendant le chauffage, l’unité extérieure peut accumuler du givre sur son échangeur. Elle effectue alors périodiquement un cycle de dégivrage. L’eau produite doit pouvoir s’écouler sous l’appareil sans transformer immédiatement sa base en bloc de glace.

Le dégagement créé par le support aide à :

• conserver l’appareil au-dessus de la neige;
• laisser davantage de place à l’eau de dégivrage;
• éloigner la base de la terre et des débris;
• faciliter le nettoyage du secteur;
• améliorer l’accès lors d’un futur entretien CVAC.

Cette hauteur doit être réfléchie dès le début du chantier. Relever une machine après que tous les raccordements sont terminés est évidemment beaucoup plus compliqué.

La proximité du compteur électrique exige une implantation précise

L’un des détails les plus intéressants de cette photo est la présence du compteur électrique à gauche de la MIDEA.

Lorsque plusieurs composantes techniques occupent déjà une façade, chaque nouvel équipement doit être placé avec méthode.

Nous devons éviter de créer une installation qui compliquera plus tard l’accès :

• au compteur;
• aux branchements électriques;
• au panneau de service de la thermopompe;
• aux valves frigorifiques;
• aux conduits extérieurs.

La photo montre que le compteur reste entièrement visible et que la thermopompe est installée dans son propre espace.

Cette organisation est importante, car une installation CVAC doit rester accessible bien après le départ de l’équipe d’installation.

La porte extérieure voisine imposait elle aussi une limite

À droite du groupe extérieur, une porte s’ouvre sur la cour.

Installer la thermopompe davantage vers la droite aurait réduit la zone de passage et rendu le secteur beaucoup moins pratique au quotidien.

Nous avons donc cherché à garder l’appareil compact contre le mur sans le placer dans l’axe immédiat de la porte.

C’est le genre de décision qui ne figure jamais dans une fiche SEER2, mais qui influence directement la qualité d’une installation résidentielle.

Le ventilateur à décharge horizontale doit avoir de l’espace pour travailler

L’EVOX G3 utilise une conception extérieure à décharge horizontale.

MIDEA décrit un ensemble formé d’un ventilateur horizontal et d’un échangeur vertical, conçu pour favoriser une circulation plus uniforme de l’air sur la surface de l’échangeur. Le fabricant associe cette configuration à de bonnes performances d’échange lorsque la température extérieure diminue.

Sur le chantier de Pointe-des-Cascades, le ventilateur fait donc face à l’espace libre de la cour.

Nous évitons de placer ce type d’unité directement face à :

• une clôture très rapprochée;
• une structure pleine;
• une haie dense;
• un autre appareil;
• une zone où la neige pourrait former un mur devant le ventilateur.

Le fonctionnement de la thermopompe dépend d’un important volume d’air extérieur. Il faut lui permettre de le déplacer correctement.

Le cache-conduits vertical contribue autant à l’esthétique qu’à la protection

Au-dessus de la thermopompe, on voit un cache-conduits qui remonte verticalement contre le mur de brique.

Son rôle ne consiste pas uniquement à rendre l’installation plus propre visuellement.

Il permet aussi de mieux protéger les différents éléments qui relient le groupe extérieur au système intérieur, notamment selon la configuration :

• les conduites de réfrigérant;
• l’isolation;
• le câblage de contrôle;
• certains éléments électriques.

Sur une façade très visible, organiser les conduites dans un parcours rectiligne fait une grande différence.

Une installation centrale doit idéalement sembler avoir été intégrée au bâtiment, et non ajoutée sans planification.

EVOX G3 : conçue pour le chauffage par grand froid

Pour une résidence québécoise, les performances hivernales d’une thermopompe centrale sont évidemment essentielles.

MIDEA annonce pour la famille EVOX G3 un fonctionnement continu jusqu’à -30 °C. Sa documentation indique également, pour les conditions et systèmes testés, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9. Certaines données de cette section sont basées sur un système MIDEA de 3 tonnes.

Le fabricant explique qu’en conditions de froid extrême, le compresseur utilise une injection de vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimée et de soutenir les performances de chauffage.

C’est précisément le type de caractéristique que nous regardons lorsqu’une thermopompe centrale doit participer sérieusement au chauffage d’une maison en Montérégie.

Les rendements varient selon la capacité exacte installée

La gamme EVOX G3 comprend plusieurs puissances et plusieurs combinaisons d’appareils intérieur et extérieur.

La documentation présente notamment des capacités autour de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.

À partir de la photographie seule, nous ne pouvons pas confirmer avec suffisamment de certitude la référence complète de l’unité installée à Pointe-des-Cascades.

Nous évitons donc volontairement de lui attribuer un tonnage précis.

Pour une installation réelle, nous nous fions à la plaque signalétique et à la combinaison complète pour confirmer :

• la capacité nominale;
• la référence AHRI;
• les rendements;
• la puissance de chauffage par temps froid;
• les besoins électriques;
• l’admissibilité éventuelle à un programme d’aide financière.

Jusqu’à 19 SEER2, mais pas 19 SEER2 pour toutes les EVOX G3

MIDEA présente pour l’ensemble de cette gamme des performances pouvant atteindre :

• 19 SEER2;
• 12,5 EER2;
• 10,8 HSPF2;
• COP jusqu’à 2,14 à 5 °F, soit environ -15 °C.

Le tableau technique de la brochure montre clairement que ces valeurs varient avec la puissance.

Parmi les configurations publiées, on retrouve par exemple :

• 18 000 BTU : 19 SEER2;
• 24 000 BTU : 18,6 SEER2;
• 30 000 BTU : 17,2 SEER2;
• 36 000 BTU : 17,7 SEER2;
• 48 000 BTU : 17,5 SEER2;
• 54 000 BTU : 17,5 SEER2.

Voilà pourquoi une comparaison sérieuse de thermopompes doit toujours porter sur la combinaison exacte, et non seulement sur le meilleur chiffre imprimé en gros caractères dans une brochure.

R-454B : le réfrigérant de cette nouvelle génération

La MIDEA EVOX G3 fait partie de la nouvelle génération utilisant le R-454B.

MIDEA indique avoir retenu ce réfrigérant A2L pour sa ligne de produits EVOX et mentionne un potentiel de réchauffement global, ou GWP, de 466.

Pour une installation CVAC, cela implique de travailler avec des procédures et de l’équipement appropriés aux systèmes au R-454B.

Les méthodes de préparation, de test, de mise sous vide, de récupération et de service doivent être adaptées au réfrigérant utilisé.

La partie visible de l’EVOX G3 n’est qu’une moitié du système : à l’intérieur, le débit d’air décide du confort

Une thermopompe centrale dépend du réseau de conduits

Le groupe extérieur photographié à Pointe-des-Cascades ne distribue pas directement l’air dans les pièces.

Il travaille avec un appareil intérieur de traitement d’air qui fait circuler l’air chauffé ou climatisé dans le réseau de conduits de la maison.

Cela signifie qu’une bonne installation doit également vérifier :

• le retour d’air;
• les conduits d’alimentation;
• les transitions;
• les grilles;
• la pression statique;
• la filtration;
• les réglages de soufflerie.

Un condenseur performant branché sur un réseau très restrictif ne donnera pas le même résultat qu’un système correctement équilibré.

Computational Constant Airflow 2.0 : une technologie adaptée aux rénovations

La EVOX G3 intègre une technologie de soufflerie appelée Computational Constant Airflow 2.0.

MIDEA indique que la soufflerie peut ajuster automatiquement sa vitesse et sa puissance selon les conditions du réseau. Dans sa documentation, le fabricant montre un exemple de 1 200 CFM maintenus à différentes pressions statiques, jusqu’à 1,2 po de colonne d’eau dans les scénarios présentés.

La plateforme propose également jusqu’à 60 niveaux de réglage du volume d’air.

Cela peut être très intéressant dans une rénovation, parce que les réseaux de conduits existants ne sont jamais tous identiques.

Cette technologie ne remplace pas un réseau correctement dimensionné

Il faut cependant éviter une mauvaise interprétation.

Une soufflerie capable de compenser certaines variations ne peut pas transformer un conduit beaucoup trop petit en conduit correctement dimensionné.

Nous devons toujours vérifier les causes d’une pression statique excessive.

Les problèmes fréquents sont notamment :

• retour sous-dimensionné;
• filtre trop restrictif;
• conduits écrasés;
• registres fermés;
• transitions trop abruptes;
• grilles trop petites;
• accumulation de poussière importante.

C’est pourquoi notre travail ne se limite pas au remplacement du groupe extérieur.

Une unité intérieure pensée pour remplacer plus facilement certaines fournaises existantes

MIDEA a conçu l’appareil intérieur EVOX G3 avec une attention particulière aux projets de rénovation.

La documentation présente une conception dont la largeur se rapproche de celle de plusieurs fournaises résidentielles et une alimentation intérieure pouvant s’adapter à 115 V ou 208/230 V, selon la configuration.

Ce type de conception peut réduire certaines modifications lors du remplacement d’un ancien système.

Nous devons malgré tout vérifier avant l’installation :

• les dimensions de l’ancienne fournaise;
• la hauteur de la salle mécanique;
• le plénum;
• le retour d’air;
• l’électricité;
• le drain;
• le filtre.

Une conception modulaire pour les sous-sols difficiles

L’appareil de traitement d’air EVOX G3 peut également être configuré dans plusieurs positions.

La brochure présente notamment les installations :

• ascendante;
• descendante;
• horizontale gauche;
• horizontale droite;
• low-boy lorsque la hauteur est restreinte.

Cette flexibilité est particulièrement pertinente dans les maisons existantes de Pointe-des-Cascades, Vaudreuil-Dorion, Châteauguay, Longueuil, Montréal, Laval, sur la Rive Sud et la Rive Nord, où les salles mécaniques n’ont pas nécessairement été conçues pour une thermopompe centrale moderne.

Filtration : possibilité de MERV 13

La gamme prévoit aussi un module compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces selon la configuration. MIDEA indique que cette filtration peut capter davantage de poussières, pollen, particules et poils ou squames d’animaux.

Une meilleure filtration doit cependant être intégrée correctement au calcul du débit d’air.

Un filtre très performant mais trop restrictif peut nuire au réseau s’il n’a pas été prévu dans la conception.

Thermostat communicant, 485 ou 24 V

L’EVOX G3 dispose également de plusieurs possibilités de contrôle.

La documentation mentionne une communication sans fil Sub-1 GHz entre certains composants EVOX, ainsi que des configurations compatibles avec un contrôle 485 ou 24 V et certains thermostats tiers.

Dans une rénovation, cette flexibilité peut permettre de réutiliser certains câblages existants ou d’éviter des travaux invasifs dans des murs finis.

Nous choisissons toutefois la méthode en fonction de la configuration complète et des fonctions souhaitées.

Le chauffage auxiliaire doit être calculé plutôt que choisi au maximum

MIDEA propose également des trousses de chauffage auxiliaire à plusieurs étapes pouvant atteindre 25 kW selon l'application.

Un élément de 25 kW n’est cependant pas automatiquement approprié.

Le bon choix dépend :

• de la perte thermique de la maison;
• de la capacité de la thermopompe à basse température;
• du panneau électrique;
• du chauffage existant;
• du niveau de relève requis.

C’est particulièrement important dans une propriété où l’installation électrique doit déjà alimenter plusieurs charges importantes.

La proximité de l’entrée électrique rend la planification encore plus importante

Le compteur visible sur la photo rappelle justement ce point.

Avant une installation de thermopompe centrale, nous devons vérifier non seulement où passe le circuit de la thermopompe, mais aussi la capacité électrique disponible.

Une thermopompe centrale et son chauffage auxiliaire peuvent représenter des charges significatives.

Il est donc essentiel que la partie CVAC et la partie électrique du projet soient cohérentes.

Les erreurs à éviter sur une installation centrale comme celle de Pointe-des-Cascades

Installer l’unité au sol uniquement parce que c’est plus rapide

Au Québec, l’hiver doit être considéré dès le premier jour de l’installation.

Bloquer l’accès au compteur ou à une porte

Une installation doit respecter l’utilisation normale de la propriété.

Cacher complètement les accès de service

Un technicien devra éventuellement travailler sur l’appareil.

Faire passer les conduites sans logique

Le cache-conduits doit protéger les raccordements tout en restant propre visuellement.

Supposer que toutes les EVOX G3 ont le même rendement

Les données changent selon le modèle et la combinaison.

Ne pas vérifier le réseau de conduits

Le meilleur condenseur ne peut pas compenser toutes les déficiences d’un réseau intérieur.

Et les subventions pour cette MIDEA EVOX G3?

La brochure MIDEA permet de documenter les performances de la gamme, mais elle ne suffit pas à confirmer à elle seule l’admissibilité de cette installation précise à un programme québécois.

Pour vérifier correctement une aide financière, nous devons identifier :

1. le numéro de modèle extérieur;
2. le numéro de modèle intérieur;
3. la combinaison certifiée;
4. la référence AHRI correspondante;
5. la capacité de chauffage reconnue par le programme;
6. les règles applicables à la date d’installation.

Nous préférons toujours faire cette vérification avec la combinaison exacte plutôt que de publier un montant basé sur une autre version de la même famille EVOX G3.

Une installation centrale réussie se voit dans les détails

Ce chantier de thermopompe centrale MIDEA EVOX G3 à Pointe-des-Cascades montre bien qu’une installation extérieure réussie repose sur une série de décisions qui semblent simples une fois le travail terminé.

L’unité a été surélevée.

Le ventilateur bénéficie d’un espace libre devant lui.

Le compteur électrique reste accessible.

La porte voisine reste utilisable.

Les conduites remontent dans un parcours vertical propre.

La thermopompe reste accessible pour le service.

Ce sont précisément ces détails qui nous intéressent chez AirGreen.

Nous installons des thermopompes centrales à Pointe-des-Cascades et dans toute la grande région de Montréal, Laval, Longueuil, Rive Nord et Rive Sud, en adaptant chaque installation aux contraintes réelles du bâtiment.

La MIDEA EVOX G3 apporte une plateforme intéressante avec sa technologie Inverter, son fonctionnement annoncé jusqu’à -30 °C, son réfrigérant R-454B, sa conception à décharge horizontale et son système avancé de gestion du débit d’air.

Notre travail consiste ensuite à faire en sorte que toute cette technologie soit installée dans des conditions qui lui permettent réellement de donner le rendement attendu.
