Une installation extérieure compacte sur mur de brique, pensée pour le drainage, la neige et l’accès au service
À Vaudreuil-Dorion, cette installation d’une thermopompe centrale MIDEA EVOX G3 illustre un type de chantier que nous rencontrons régulièrement chez AirGreen : une maison existante où le nouvel équipement doit s’intégrer proprement à une façade déjà occupée par une descente pluviale, une entrée électrique, les passages frigorifiques et l’aménagement extérieur.

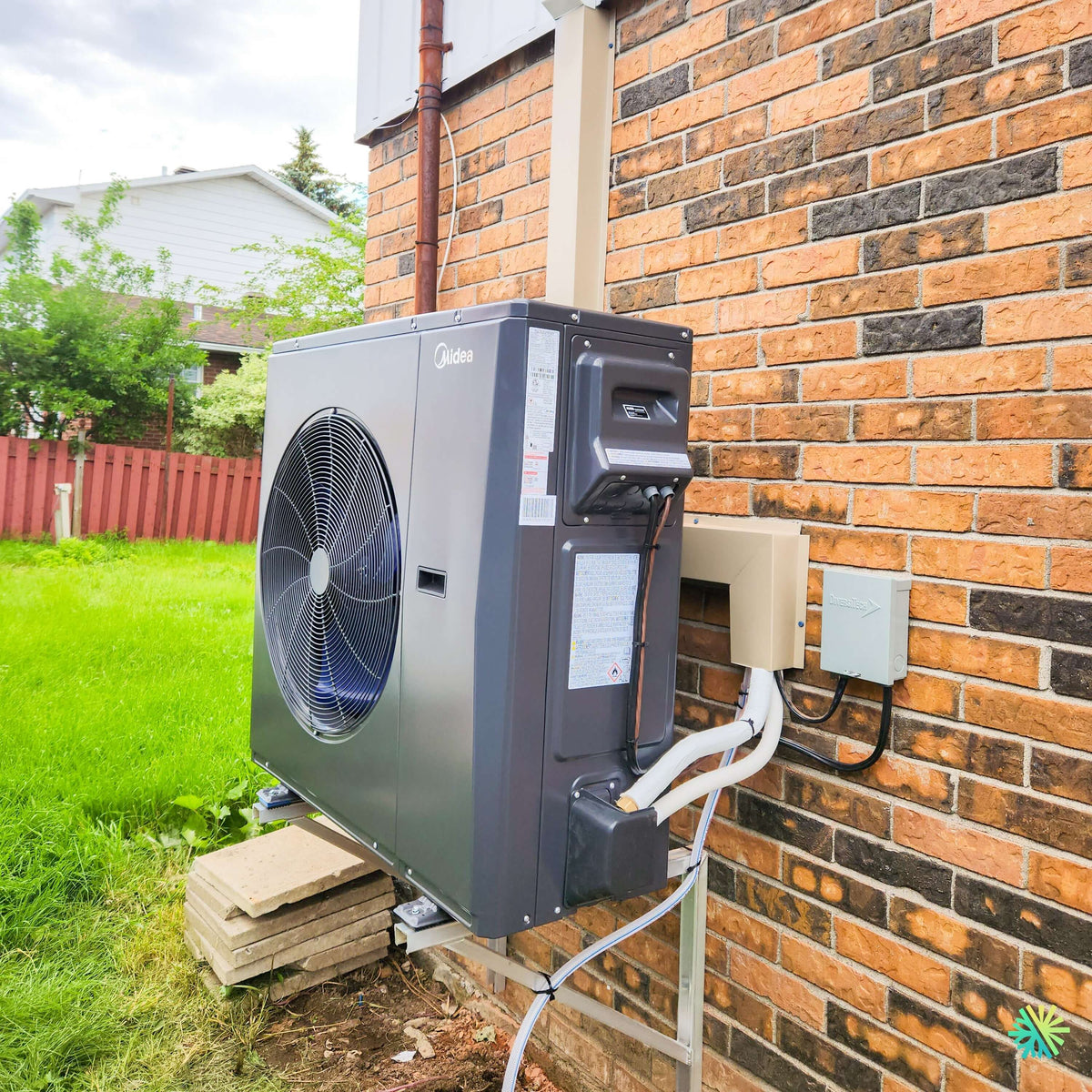

La photo du projet montre une installation particulièrement révélatrice. L’unité extérieure MIDEA est positionnée contre un mur de brique et installée sur des supports métalliques surélevés. Le grand ventilateur frontal est orienté vers la cour, où l’espace est largement dégagé. Les conduites frigorifiques et électriques sont regroupées du côté service, protégées par un cache-conduits de couleur claire qui remonte verticalement le long du bâtiment. Le sectionneur électrique reste facilement accessible à droite de l’appareil.
Ce sont des détails simples à regarder une fois le projet terminé, mais chacun répond à une contrainte concrète de l’installation CVAC.
Un emplacement où plusieurs éléments du bâtiment se rencontrent
Le côté de cette résidence n’était pas un mur entièrement vide.
Nous devions composer avec la maçonnerie, un conduit vertical déjà présent, les connexions électriques et l’endroit où les conduites du système traversent vers l’intérieur de la maison.
Dans ce type de situation, la pire approche consiste à installer la thermopompe d’abord et à tenter de faire passer tout le reste ensuite.
Nous procédons dans l’ordre inverse : nous considérons l’ensemble du parcours avant de déterminer la position finale.
Il faut prévoir :
- la place occupée par l’unité extérieure;
- le rejet d’air du ventilateur;
- l’accès aux panneaux de service;
- la trajectoire des conduites frigorifiques;
- le raccordement électrique;
- l’évacuation de l’eau;
- le dégagement hivernal;
- et l’intégration visuelle sur la façade.
Sur ce chantier à Vaudreuil-Dorion, le résultat est compact sans enfermer la thermopompe dans un espace difficile d’accès.
Pourquoi installer l’EVOX G3 au-dessus du niveau du terrain
La photo permet de voir clairement que l’appareil ne repose pas directement sur les pavés ou sur le sol.
Nous avons utilisé une structure métallique qui maintient l’unité à une hauteur appréciable.
Pour une thermopompe centrale destinée au climat québécois, cette hauteur est particulièrement importante en chauffage.
Pendant son fonctionnement hivernal, l’échangeur extérieur peut accumuler du givre. L’appareil effectue alors des cycles de dégivrage, ce qui produit de l’eau sous la thermopompe. Lorsque la température est négative, cette eau peut ensuite geler.
Une unité installée trop bas risque donc de se retrouver progressivement entourée de glace.
La surélévation permet de conserver davantage d’espace pour :
- les accumulations de neige;
- l’eau produite pendant le dégivrage;
- l’accès sous l’appareil;
- la circulation de l’air;
- et l’entretien futur.
À Vaudreuil-Dorion, où les épisodes de neige abondante et de gel sont normaux pendant l’hiver, il s’agit d’un choix fonctionnel, pas simplement esthétique.
Les pavés visibles sous l’appareil ne supportent pas la thermopompe
Un détail intéressant apparaît au bas de la photo : plusieurs dalles de béton sont empilées à proximité du groupe extérieur.
La thermopompe ne repose toutefois pas sur ces pavés. Son poids est porté par la structure métallique fixée au bâtiment.
Cette distinction est importante, car une base faite de dalles déposées directement sur un sol susceptible de bouger avec le gel et le dégel peut éventuellement se déplacer ou perdre son niveau.
Sur une installation de thermopompe, le support doit rester stable.
Une décharge horizontale particulièrement adaptée à ce type de côté de maison
La MIDEA EVOX G3 utilise un grand ventilateur frontal et une conception à décharge horizontale.
La documentation MIDEA explique que son unité extérieure associe un ventilateur horizontal à un échangeur vertical afin d’obtenir un passage d’air plus uniforme sur la surface de l’échangeur, particulièrement lorsque les températures extérieures diminuent.
Sur cette installation, le ventilateur donne directement vers la partie ouverte du terrain.
C’est exactement ce que nous souhaitons.
Le propriétaire devra toutefois maintenir cette zone libre dans le futur. Une remise, une clôture pleine, un bac de rangement ou des arbustes très rapprochés peuvent réduire le débit d’air ou favoriser la recirculation.
Le cache-conduits fait partie de la qualité visuelle du projet
Une installation de thermopompe centrale possède nécessairement des éléments techniques visibles à l’extérieur.
Cela ne signifie pas qu’ils doivent être désordonnés.
Sur cette réalisation, les conduites sont regroupées à proximité de la thermopompe avant de remonter dans un cache-conduits vertical de couleur claire. Sa teinte se rapproche des éléments existants de la maison, ce qui crée une transition visuelle beaucoup plus propre que des tubes et câbles directement exposés sur le mur de brique.
Nous cherchons autant que possible à obtenir un parcours logique, droit et accessible.
Un beau cache-conduits n’améliore pas le SEER2 d’une thermopompe, mais il contribue énormément à la qualité perçue d’une installation qui restera visible pendant de nombreuses années.
Un côté service qui demeure accessible
À droite de l’unité, les panneaux techniques restent accessibles.
Le sectionneur électrique est également placé à proximité.
C’est important parce que les interventions futures se feront précisément de ce côté : vérifications électriques, accès aux valves, diagnostic frigorifique et inspection des composants.
Une thermopompe qui fonctionne parfaitement aujourd’hui doit encore pouvoir être entretenue dans dix ans.
Chez AirGreen, nous évitons donc de coincer le côté service contre une clôture, une structure ou un obstacle permanent simplement pour gagner quelques pouces au moment de la pose.
La MIDEA EVOX G3 et le chauffage à très basse température
Pour une résidence de Vaudreuil-Dorion, la climatisation estivale ne représente qu’une partie de l’utilisation du système.
La capacité de chauffage en hiver est tout aussi importante.
MIDEA présente l’EVOX G3 Extreme Heat comme une plateforme capable de poursuivre son fonctionnement jusqu’à -30 °C. Le fabricant indique également jusqu’à 100 % de la capacité de chauffage à -25 °C dans les conditions présentées, avec un COP pouvant atteindre 1,9.
Il faut toutefois comprendre ce que cela signifie réellement.
Une température minimale de fonctionnement n’est pas la même chose qu’une capacité de chauffage garantie identique pour tous les modèles.
La quantité de BTU disponible dépend de la capacité exacte de l’unité extérieure, du jumelage intérieur-extérieur et des conditions d’utilisation.
Des essais intéressants à -15 °C et -25 °C
La documentation MIDEA présente également des résultats obtenus avec un système EVOX de 3 tonnes.
Dans cet essai, le fabricant indique un COP pouvant atteindre 2,4 à environ -15 °C. À environ -25 °C, MIDEA rapporte jusqu’à 118 % de la capacité nominale de chauffage avec un COP de 1,92 pour le système testé. La brochure précise explicitement que ces données sont basées sur un système de 3 tonnes.
Cette précision est importante pour nous.
Nous ne transformons pas une performance obtenue sur un système de 3 tonnes en promesse applicable automatiquement à une thermopompe de 2, 4 ou 5 tonnes.
Le jumelage réel doit toujours être vérifié.
Une gamme de plusieurs capacités, et non un seul modèle
La photo permet d’identifier clairement la famille MIDEA EVOX G3, mais le numéro complet inscrit sur la plaque signalétique n’est pas suffisamment lisible pour que nous annoncions avec certitude le tonnage de cette installation de Vaudreuil-Dorion.
Nous préférons donc ne pas l’inventer.
La documentation MIDEA répertorie plusieurs configurations EVOX G3, notamment des capacités nominales de climatisation de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.
Le choix entre ces capacités doit découler des besoins de la maison.
Les performances énergétiques varient avec le tonnage
La famille EVOX G3 peut atteindre, selon la configuration, jusqu’à 19 SEER2, 12,5 EER2 et 10,8 HSPF2, ainsi qu’un COP pouvant atteindre 2,14 à environ -15 °C pour le jumelage correspondant.
Le tableau technique de MIDEA montre bien que les valeurs changent d’une capacité à l’autre.
Par exemple, la configuration de 30 000 BTU/h est donnée à 17,2 SEER2, celle de 36 000 BTU/h à 17,7 SEER2, et celle de 48 000 BTU/h à 17,5 SEER2.
Pour un propriétaire qui compare deux soumissions, la bonne question n’est donc pas seulement : « Est-ce une EVOX G3? »
Il faut aussi demander :
Quel est le modèle extérieur? Quel est le modèle intérieur? Quelle est la capacité certifiée? Quel est le jumelage précis?
L’unité extérieure n’est que la partie visible : la qualité d’une thermopompe centrale dépend de tout le système intérieur
Le débit d’air est aussi important que le circuit frigorifique
Contrairement à une thermopompe murale, une thermopompe centrale doit distribuer son chauffage et sa climatisation à travers un réseau de conduits.
Cela signifie qu’un excellent groupe extérieur ne peut pas compenser complètement un mauvais réseau d’air.
Si le retour est trop petit, si le filtre est trop restrictif ou si certains conduits sont sous-dimensionnés, le comportement du système peut en souffrir.
MIDEA a intégré à l’EVOX G3 sa technologie Computational Constant Airflow 2.0, destinée à ajuster la vitesse et la puissance du ventilateur en fonction des conditions du réseau. La documentation illustre un fonctionnement jusqu’à 1,2 po de colonne d’eau de pression statique dans les scénarios présentés et jusqu’à 60 niveaux de réglage du débit d’air.
Cette technologie offre une flexibilité intéressante, particulièrement dans les maisons existantes de Vaudreuil-Dorion.
Elle ne remplace cependant pas un réseau de conduits correctement dimensionné.
Une architecture intérieure avec M-Coil et ventilateur symétrique
MIDEA utilise également une conception intérieure à M-Coil accompagnée d’un ventilateur symétrique.
Selon le fabricant, cette architecture réduit fortement les différences de débit entre les différentes sections de l’échangeur comparativement à une conception conventionnelle.
Pour nous, cela signifie que l’équipement offre une bonne base technique, mais que nous devons toujours l’intégrer correctement au réseau d’air de la maison.
Une unité intérieure modulable lorsque la salle mécanique est difficile
La plateforme EVOX G3 utilise une conception appelée Block N Lock.
MIDEA présente jusqu’à six configurations d’installation, dont les positions verticales ascendante et descendante, horizontales droite et gauche ainsi que différentes dispositions de faible hauteur.
Cette flexibilité est particulièrement utile lors du remplacement d’une ancienne fournaise.
Dans les sous-sols de Vaudreuil-Dorion, Hudson, Saint-Lazare, Montréal, Laval ou Longueuil, l’espace mécanique est rarement parfaitement libre. Nous devons souvent travailler autour de poutres, conduites de plomberie, chauffe-eau ou conduits existants.
Une unité modulable permet parfois de conserver une grande partie de l’installation existante tout en améliorant l’intégration du nouveau système.
Des dimensions pensées pour certains remplacements de fournaises
MIDEA indique des largeurs d’unités intérieures allant de 14,5 à 21,5 pouces, selon la capacité, avec l’objectif de correspondre à plusieurs dimensions de fournaises résidentielles existantes.
La plateforme prévoit également une alimentation intérieure multivoltage de 115 V ou 208/230 V, selon la configuration.
Ce sont des caractéristiques utiles lors d’un projet de conversion vers une thermopompe centrale Inverter, mais chaque chantier doit encore être vérifié sur place.
R-454B : le réfrigérant de cette génération EVOX G3
La documentation MIDEA indique que la gamme centrale EVOX utilise le réfrigérant R-454B, un réfrigérant A2L dont le potentiel de réchauffement global annoncé est de 466.
Cette évolution modifie certaines pratiques de service et d’installation.
Pour le propriétaire, le réfrigérant demeure dans un circuit fermé et ne demande pas d’intervention particulière.
Pour l’entrepreneur CVAC, en revanche, il faut employer les procédures et équipements appropriés à cette nouvelle génération de systèmes.
Un chauffage auxiliaire qui doit être dimensionné intelligemment
La brochure EVOX G3 prévoit également des ensembles de chauffage auxiliaire à plusieurs stages pouvant atteindre 25 kW, selon la configuration.
Au Québec, ce chauffage d’appoint peut jouer un rôle important pendant certaines pointes de froid.
Mais l’objectif n’est pas de faire fonctionner les résistances électriques dès que la température extérieure devient négative.
Une bonne programmation doit permettre à la thermopompe Inverter de couvrir la charge aussi longtemps qu’elle le peut efficacement, puis utiliser le chauffage auxiliaire lorsque les besoins de la maison l’exigent réellement.
Thermostat communicant ou commande traditionnelle 24 V
La plateforme EVOX G3 peut utiliser une communication 485 ou fonctionner avec une commande conventionnelle 24 V, selon la configuration. MIDEA présente également différentes possibilités d’intégration avec ses équipements ou certains appareils tiers.
Le thermostat communicant MIDEA et l’application SmartHome peuvent aussi offrir la programmation, la gestion du confort, certaines fonctions de diagnostic et le suivi de la consommation.
Nous choisissons le type de contrôle selon le projet plutôt que de considérer qu’un seul thermostat convient à toutes les installations.
LogisVert : ce qu’un propriétaire de Vaudreuil-Dorion doit réellement vérifier
Pour une installation réalisée aujourd’hui au Québec, Hydro-Québec exige que les thermopompes installées depuis le 26 novembre 2025 soient certifiées ENERGY STAR pour être admissibles à la mesure Thermopompe de LogisVert. Le système complet doit notamment comprendre l’appareil extérieur et l’appareil intérieur admissibles.
À l’heure actuelle, l’aide financière résidentielle indiquée par Hydro-Québec est de 50 $ par 1 000 BTU/h de capacité à -8 °C pour une thermopompe ENERGY STAR, et de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR – Climat froid, sous réserve de l’ensemble des conditions du programme.
Le montant ne se calcule donc pas directement à partir du « tonnage » nominal affiché sur la soumission.
Il dépend de la capacité reconnue à -8 °C du jumelage précis.
C’est pourquoi nous insistons sur les numéros de modèles intérieur et extérieur : le nom « MIDEA EVOX G3 » seul ne suffit pas pour déterminer le montant exact d’une subvention.
Les erreurs que nous cherchons à éviter sur ce genre de chantier
Une installation comme celle de Vaudreuil-Dorion peut sembler très simple une fois terminée, mais plusieurs erreurs peuvent compromettre le résultat :
- Installer l’unité trop près du sol, ce qui réduit la marge face à la neige et à la glace.
- Obstruer le ventilateur frontal avec une clôture ou un aménagement paysager.
- Rendre les panneaux de service inaccessibles pour gagner quelques pouces.
- Négliger le dimensionnement du réseau de conduits parce que la thermopompe est Inverter.
- Choisir un tonnage uniquement selon la superficie de la maison.
- Confondre le nom de la gamme avec un jumelage certifié précis, notamment pour les rendements et les subventions.
- Négliger le chauffage auxiliaire et sa programmation, ce qui peut augmenter inutilement la consommation d’électricité.
Chez AirGreen, nous préférons régler ces questions pendant la conception du projet plutôt qu’après la mise en service.
Une installation propre qui reste logique techniquement
Ce projet de thermopompe centrale MIDEA EVOX G3 à Vaudreuil-Dorion montre bien notre manière d’aborder une installation résidentielle.
Le groupe extérieur est surélevé. Le ventilateur possède un grand espace libre devant lui. Les conduites sont regroupées dans un cache-conduits qui suit proprement la façade. Le sectionneur demeure accessible. Le côté service peut encore être ouvert et inspecté. L’appareil ne repose pas sur les pavés visibles au sol, mais sur une structure dédiée.
C’est cette combinaison entre performance technique et finition du chantier que nous recherchons.
Une thermopompe centrale représente un investissement pour plusieurs années. Elle doit donc fonctionner correctement lors de sa première journée de climatisation, mais aussi pendant les nuits froides de janvier, après plusieurs cycles de dégivrage et lors de son futur entretien.
Nous installons des thermopompes centrales MIDEA EVOX G3 à Vaudreuil-Dorion, Hudson, Saint-Lazare, Rigaud et partout dans Vaudreuil-Soulanges, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord.
Pour un remplacement de fournaise ou d’une ancienne thermopompe centrale, nous analysons le système comme un ensemble : capacité de chauffage, réseau de conduits, débit d’air, filtration, alimentation électrique, chauffage auxiliaire, emplacement extérieur et admissibilité aux programmes d’aide financière.
