Une installation triple zone pensée autour d’un bâtiment en brique, d’un espace extérieur limité et de trois besoins de confort distincts
Sur cette installation réalisée à Saint-Alexandre, le défi ne consistait pas simplement à fixer une thermopompe sur un mur et à raccorder trois unités intérieures. Le bâtiment imposait une approche beaucoup plus structurée : une façade arrière en maçonnerie sur plusieurs niveaux, plusieurs fenêtres à contourner, un garage au niveau inférieur et des conduites frigorifiques devant rejoindre différentes zones sans transformer le mur extérieur en réseau de tuyauterie désordonné.

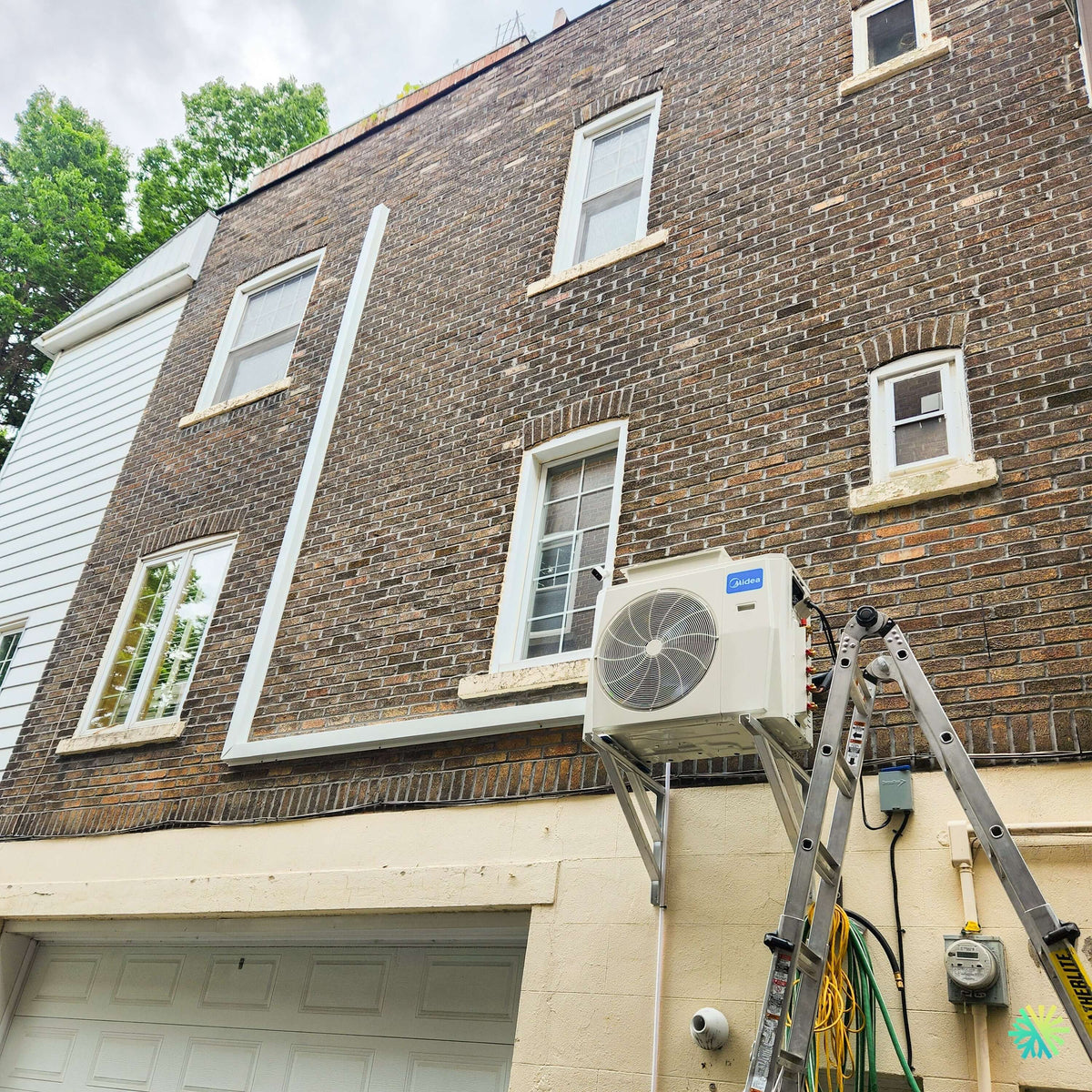

Nous avons installé une thermopompe triple zone MIDEA MIDEA 28, avec une unité extérieure placée sur un support mural métallique robuste. Sur la photo du projet, on remarque immédiatement que l’appareil est installé nettement au-dessus du niveau du sol. Les conduites sont protégées par des cache-tuyaux blancs positionnés verticalement et horizontalement sur la maçonnerie, tandis que le dispositif de coupure électrique est installé à proximité de l’unité extérieure.
Cette configuration illustre bien la différence entre une simple pose de thermopompe et une véritable installation CVAC multizone : le positionnement de chaque composant influence l’accessibilité future, le drainage, l’apparence extérieure du bâtiment, la circulation du réfrigérant et surtout le confort obtenu dans chacune des pièces desservies.
Pourquoi une thermopompe triple zone était particulièrement pertinente ici
Un système multizone utilise une seule unité extérieure pour alimenter plusieurs unités intérieures. Chaque zone peut ensuite être commandée individuellement et réglée selon la température désirée. C’est précisément le principe technique décrit par Midea pour sa plateforme multizone.
Dans une propriété comportant plusieurs étages ou des pièces éloignées les unes des autres, cette architecture évite généralement d’installer trois condenseurs distincts à l’extérieur.
Pour ce projet à Saint-Alexandre, la formule triple zone permet notamment de concentrer l’essentiel de l’équipement extérieur à un seul endroit tout en distribuant le chauffage et la climatisation dans trois secteurs différents du bâtiment.
Cela apporte plusieurs avantages pratiques :
- une seule unité extérieure plutôt que plusieurs appareils installés sur la façade;
- un contrôle indépendant de chaque zone;
- une utilisation plus ciblée de l’énergie lorsque certaines pièces demandent moins de chauffage ou de climatisation;
- moins d’espace occupé autour du bâtiment;
- une installation extérieure visuellement plus cohérente;
- une solution particulièrement intéressante pour les maisons à plusieurs niveaux, logements et propriétés dont les pièces sont réparties sur différents étages.
Midea souligne également que le fonctionnement indépendant des unités intérieures permet de chauffer ou refroidir uniquement les espaces réellement utilisés, plutôt que d’imposer la même consigne à l’ensemble du bâtiment.
Le détail qui change toute l’installation : le positionnement de l’unité extérieure
L’un des éléments les plus visibles sur cette installation est le montage mural élevé du condenseur MIDEA.
Nous ne choisissons pas l’emplacement d’une unité extérieure uniquement selon l’endroit où elle « entre ». Plusieurs facteurs sont analysés avant le perçage et la fixation du support :
La neige et le dégagement sous la thermopompe
Au Québec, une thermopompe installée trop près du sol peut se retrouver entourée de neige pendant l’hiver. Un appareil fonctionnant en chauffage doit pouvoir aspirer et rejeter l’air correctement, y compris pendant les périodes de dégivrage.
Sur ce chantier, le support mural maintient l’appareil très au-dessus du sol. Cette configuration facilite le maintien d’un dégagement autour du condenseur et réduit les risques liés aux accumulations importantes de neige autour de l’appareil.
La solidité du point d’ancrage
Le bâtiment possède une façade de brique. L’installation d’un appareil CVAC lourd sur ce type de mur demande une sélection rigoureuse des points de fixation et du support.
Une unité extérieure ne doit pas simplement être « accrochée » à la maçonnerie. Nous devons tenir compte du poids de l’appareil, des vibrations du compresseur, des cycles de démarrage, du vent et des conditions hivernales.
Le support visible sur la photo utilise une structure métallique triangulée qui maintient l’appareil à distance du mur tout en créant une base stable.
L’accès pour l’entretien
Les valves de service, les connexions frigorifiques et les composants électriques doivent rester accessibles.
Le choix d’un emplacement légèrement décalé par rapport aux fenêtres et suffisamment dégagé autour de l’appareil permet à un technicien d’intervenir ultérieurement sans devoir démonter une partie importante de l’installation.
Des cache-tuyaux qui suivent réellement l’architecture du bâtiment
Sur une installation triple zone, le parcours des conduites représente souvent davantage de travail que l’installation de l’unité extérieure elle-même.
Chaque unité intérieure doit être reliée au système par les conduites appropriées. Lorsque les zones sont situées à différents étages, ces parcours peuvent rapidement devenir visibles sur la façade.
Dans ce projet, nous avons utilisé des cache-tuyaux blancs avec des sections verticales et horizontales qui suivent les lignes du bâtiment.
Le résultat est particulièrement important sur une façade en brique : plutôt que de laisser plusieurs ensembles de conduites frigorifiques, câbles et drains exposés, ils sont regroupés et protégés dans des conduits extérieurs.
Cette méthode offre trois avantages essentiels : protection mécanique, meilleure résistance aux intempéries et finition beaucoup plus propre.
Une installation électrique accessible et identifiable
À droite de l’unité extérieure, on distingue également le sectionneur électrique.
Cette composante est fondamentale dans une installation de thermopompe. Elle permet notamment d’isoler électriquement l’appareil lors d’une intervention technique.
L’alimentation électrique doit être dimensionnée selon la plaque signalétique de l’unité extérieure, et non simplement selon la capacité en BTU annoncée dans le nom commercial du système.
C’est une vérification que nous effectuons systématiquement lors de nos projets de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et ailleurs au Québec.
Ce que la plateforme multizone MIDEA 28 apporte techniquement à ce type de projet
La gamme multizone présentée par Midea permet plusieurs architectures : unités murales, consoles, cassettes, unités gainables et même certaines unités de traitement d’air. Cette flexibilité rend la plateforme particulièrement intéressante lorsqu’un bâtiment n’offre pas les mêmes possibilités d’installation dans toutes les pièces.
Une référence technique particulièrement intéressante pour une configuration trois zones
Dans la documentation Midea fournie pour cette gamme, une combinaison trois zones Extreme Heat est répertoriée avec l’unité extérieure MO3HX-H18B-2A et trois unités intérieures All Easy Pro de 6 000 BTU. Cette combinaison porte la référence AHRI 215471457.
Pour cette combinaison certifiée, la documentation indique notamment :
- une alimentation de 208/230 V, monophasée, 60 Hz;
- une capacité nominale indiquée de 19 000 BTU/h en climatisation et 20 000 BTU/h en chauffage;
- un rendement SEER2 de 25;
- un EER2 de 15;
- une valeur de rendement saisonnier en chauffage de 10,4;
- une capacité de chauffage indiquée de 19 000 BTU/h à 5 °F, soit environ -15 °C, dans cette combinaison de référence.
Ces données proviennent du tableau de performance Midea associé à la combinaison AHRI mentionnée.
Il est important de ne pas interpréter ces valeurs comme une règle universelle pour toutes les installations MIDEA 28. La performance certifiée dépend de l’unité extérieure exacte et de la combinaison précise des unités intérieures.
Trois têtes de 6 000 BTU ne signifient pas automatiquement trois pièces identiques
C’est une erreur fréquente lors de la planification d’une thermopompe multizone.
Le nombre de zones et la capacité nominale des unités intérieures ne doivent jamais être choisis uniquement selon la superficie totale du bâtiment.
Une chambre au dernier étage exposée au soleil, une pièce située au-dessus d’un garage et un espace central plus ouvert peuvent avoir des charges thermiques très différentes.
Chez AirGreen, nous regardons notamment :
la superficie de chaque pièce, l’isolation, le nombre et le type de fenêtres, l’exposition solaire, la hauteur des plafonds, les murs extérieurs, la circulation naturelle de l’air entre les espaces et la façon dont les occupants utilisent les différentes zones.
Le but n’est pas d’installer le plus grand nombre de BTU possible. Un système correctement dimensionné doit pouvoir moduler et fonctionner suffisamment longtemps pour maintenir une température stable.
Le surdimensionnement d’un multizone mérite une attention particulière
La documentation technique Midea apporte d’ailleurs une précision importante : lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité intérieure peut être réduite, particulièrement en mode chauffage.
C’est un point essentiel pour toute personne comparant deux soumissions de thermopompe triple zone.
Une proposition affichant davantage de BTU sur papier n’est pas nécessairement supérieure. Il faut vérifier comment ces capacités sont combinées, quelles unités peuvent fonctionner simultanément et quelle puissance l’unité extérieure peut réellement fournir lorsque les trois zones demandent du chauffage.
SynchroConnect : une fonction intéressante pour les installations comportant plusieurs raccordements
Un système multizone comporte plusieurs paires de conduites frigorifiques et plusieurs connexions électriques. Sur une installation complexe, identifier correctement chaque circuit devient donc particulièrement important.
La documentation Midea décrit une fonction appelée SynchroConnect, capable de vérifier l’état des connexions entre les unités intérieures et le condenseur et de synchroniser les conduites frigorifiques avec le câblage lorsque la procédure prévue par le fabricant est utilisée.
Cette technologie ne remplace évidemment pas une installation méthodique. Elle constitue plutôt un outil supplémentaire pour la mise en service et la vérification d’un système comportant plusieurs zones.
Le contrôle indépendant change réellement le confort quotidien
Une thermopompe triple zone n’est pas simplement une grosse thermopompe divisée en trois.
Chaque unité intérieure possède son propre contrôle. Une pièce peut donc demander davantage de chauffage tandis qu’une autre approche déjà sa température de consigne.
Midea indique que cette modulation permet au système inverter d’adapter la capacité du compresseur et des ventilateurs lorsque les besoins changent. Lorsqu’une partie seulement de la maison demande du chauffage ou de la climatisation, le système peut fonctionner à charge partielle plutôt que de fonctionner constamment à sa capacité maximale.
Pour une maison sur plusieurs niveaux, cette fonction est particulièrement utile, puisque les besoins ne sont presque jamais identiques entre le sous-sol, le rez-de-chaussée et les chambres supérieures.
Admissibilité aux programmes d’aide : toujours vérifier la combinaison AHRI exacte
La documentation de la gamme MIDEA comprend des tableaux de combinaisons ENERGY STAR ainsi que les références AHRI associées aux différents modèles.
C’est précisément pour cette raison qu’une soumission sérieuse doit identifier les modèles complets des unités installées.
Lorsqu’un programme d’aide financière est disponible au Québec, l’admissibilité ne devrait jamais être confirmée uniquement parce que le mot « Midea » ou « thermopompe haute efficacité » apparaît sur la soumission.
Nous vérifions plutôt :
- le modèle exact du condenseur;
- les modèles des unités intérieures;
- la combinaison reconnue par le fabricant;
- la référence AHRI applicable;
- les critères du programme d’aide financière en vigueur au moment du projet.
Cette méthode évite qu’un propriétaire commande une combinaison qui semble similaire à un système admissible, mais dont la certification exacte diffère.
Les erreurs que nous cherchons à éviter sur une installation triple zone
Une installation comme celle de Saint-Alexandre rappelle plusieurs points qui peuvent faire une grande différence après quelques années d’utilisation.
Installer le condenseur trop bas
Une mauvaise hauteur peut compliquer le fonctionnement hivernal et l’entretien. Le support mural utilisé ici donne à l’unité extérieure un dégagement particulièrement important.
Choisir les trois unités intérieures uniquement selon les BTU
Trois zones différentes peuvent avoir trois charges thermiques très différentes. Le dimensionnement doit être fait pièce par pièce.
Négliger l’apparence des conduites
Sur une maison en brique, plusieurs lignes frigorifiques mal organisées restent visibles pendant toute la durée de vie du système. La planification du parcours doit donc faire partie du travail initial.
Confondre capacité totale des têtes et capacité du condenseur
Les valeurs nominales des unités intérieures ne s’additionnent pas toujours de façon aussi simple qu’une addition de BTU. La table de combinaison du fabricant doit être respectée.
Oublier l’accès futur
Le meilleur emplacement esthétique n’est pas toujours le meilleur emplacement technique. Les valves, le câblage, le sectionneur et l’espace autour du ventilateur doivent rester accessibles.
Une installation qui illustre notre manière de travailler chez AirGreen
Ce projet de thermopompe triple zone MIDEA 28 à Saint-Alexandre montre bien ce qui compte pour nous sur une installation CVAC : dimensionner correctement, réfléchir au parcours des conduites avant de percer, protéger l’équipement contre les contraintes du climat québécois et conserver une finition extérieure propre.
Sur la photo finale, l’élément le plus révélateur n’est pas uniquement le condenseur Midea. C’est l’ensemble de l’installation : support mural élevé, conduits protégés, tracé adapté aux fenêtres et à la maçonnerie, sectionneur accessible et dégagement suffisant autour de l’unité extérieure.
Nous appliquons la même logique lors de nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, qu’il s’agisse d’un système simple zone, d’une thermopompe multizone, d’un système central ou d’une installation destinée à une propriété comportant plusieurs logements.
Une thermopompe performante commence par un bon appareil, mais sa fiabilité, son rendement et son intégration au bâtiment dépendent largement de la qualité de l’installation CVAC.
