Une installation multizone pensée pour chauffer et climatiser deux espaces avec une seule unité extérieure
À Beaconsfield, plusieurs maisons possèdent une architecture qui rend l’ajout d’un système central complexe ou inutilement coûteux. Certaines propriétés ont aussi été agrandies au fil des années, créant des pièces dont les besoins de chauffage et de climatisation diffèrent du reste de la maison. Pour cette installation, nous avons donc retenu une solution particulièrement adaptée : une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH.
Le principe est simple, mais son exécution demande une planification rigoureuse. Une seule unité extérieure alimente deux unités intérieures installées dans des zones distinctes. Chaque espace peut ainsi recevoir une température adaptée à son utilisation, sans devoir installer deux compresseurs séparés à l’extérieur.

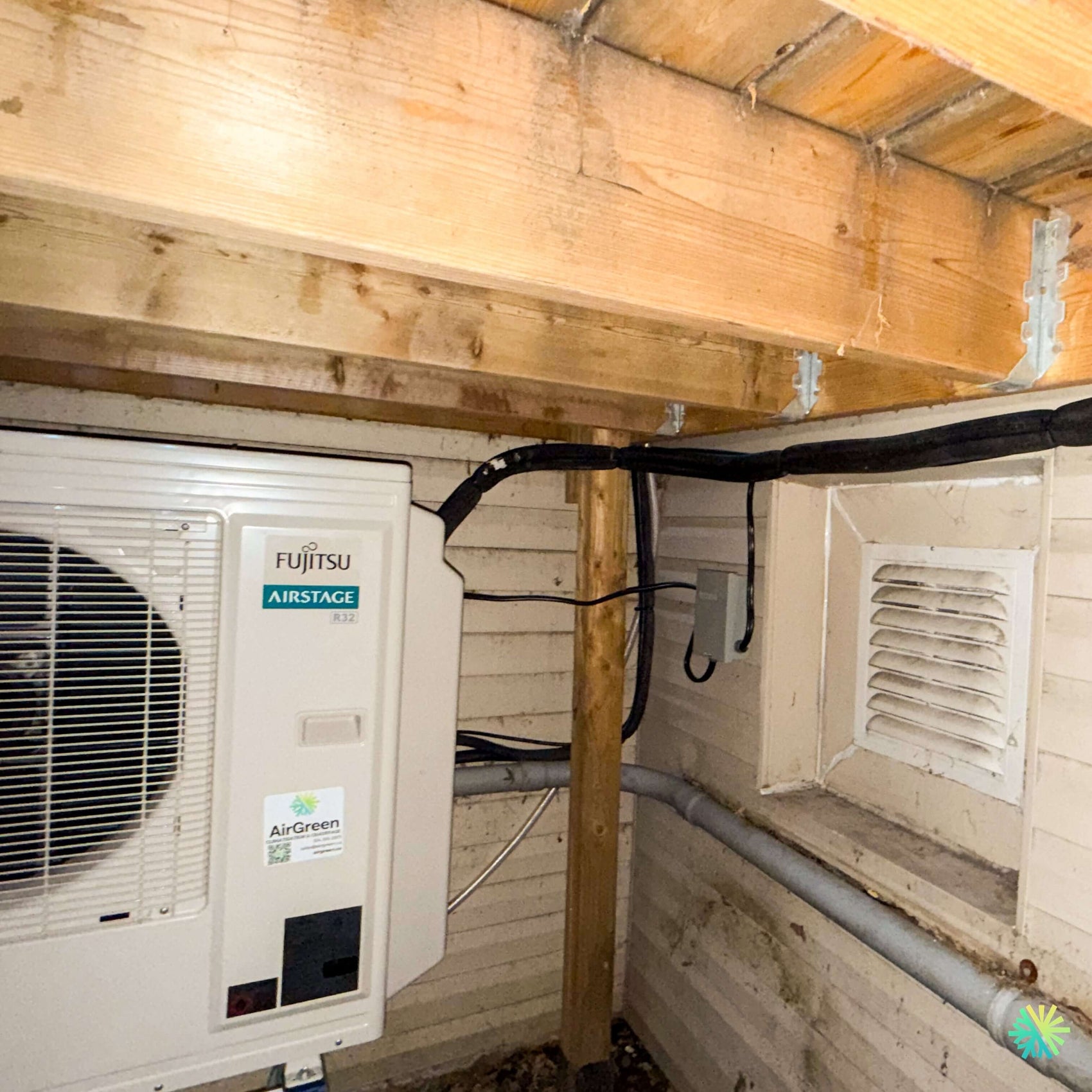

Sur la photo du projet, l’unité extérieure Fujitsu a été positionnée dans une section couverte de la propriété, sous une structure en bois. Cet emplacement imposait plusieurs contraintes très concrètes : espace disponible limité, présence d’une sortie d’air murale, poutres et solives basses, parcours des conduites frigorifiques ainsi qu’accès au dispositif de coupure électrique.
Notre travail ne consistait donc pas simplement à fixer une thermopompe et à raccorder deux unités murales. Il fallait organiser chaque composante afin d’obtenir une installation CVAC propre, accessible et durable, tout en respectant les dégagements nécessaires au fonctionnement de l’équipement.
Pourquoi une thermopompe double zone convenait à cette maison de Beaconsfield
Une thermopompe multizone devient particulièrement intéressante lorsque deux pièces présentent des conditions différentes.
Il peut s’agir, par exemple :
- d’un rez-de-chaussée plus exposé au soleil et d’une chambre située à l’étage;
- d’une aire ouverte et d’une extension arrière;
- d’un sous-sol aménagé et d’une pièce principale;
- d’un bureau à domicile utilisé seulement pendant certaines heures;
- d’une propriété dont le système de chauffage existant ne distribue pas la chaleur uniformément.
Avec une thermopompe double zone, les deux unités intérieures peuvent être commandées séparément. Le propriétaire ajuste donc la température, la vitesse de ventilation et les périodes de fonctionnement de chaque zone selon ses habitudes.
Il faut toutefois comprendre un point important : les systèmes multizones Fujitsu assurent le chauffage et la climatisation, mais ne peuvent généralement pas chauffer une zone pendant que l’autre fonctionne simultanément en mode refroidissement. Les unités intérieures partagent le même mode principal, même si leurs températures de consigne demeurent individuelles. La documentation Fujitsu précise également que les systèmes AIRSTAGE de série H peuvent alimenter plusieurs unités intérieures et que chaque unité dispose d’une commande indépendante.
La série Fujitsu AIRSTAGE Aquila XLTH pour le climat québécois
Le choix d’une thermopompe à Beaconsfield ne doit pas se limiter à sa capacité de climatisation estivale. Dans la région de Montréal, l’appareil doit également conserver un rendement utile durant les périodes froides.
La gamme Fujitsu Aquila destinée aux applications de climat froid est conçue pour fonctionner à basse température. Selon la documentation fournie pour les systèmes multizones AIRSTAGE série H, les versions CTEB peuvent continuer à chauffer jusqu’à une température extérieure de -26 °C. Le fabricant indique également un fonctionnement en climatisation jusqu’à 50 °C.
Cette capacité de fonctionnement hivernal ne signifie pas que chaque maison produira exactement le même rendement à -26 °C. La performance réelle dépend notamment :
- de la capacité précise de l’unité extérieure;
- de la combinaison des deux unités intérieures;
- des pertes thermiques du bâtiment;
- de la température demandée;
- de la longueur des conduites;
- du niveau d’isolation;
- de l’exposition au vent;
- du dimensionnement effectué avant l’installation.
C’est pourquoi nous ne sélectionnons pas une thermopompe uniquement en fonction du nombre de pieds carrés. Deux maisons de superficie identique à Beaconsfield, Baie-D’Urfé ou Pointe-Claire peuvent nécessiter des configurations très différentes.
Une combinaison d’unités qui doit être validée, pas improvisée
Les systèmes Fujitsu Aquila offrent plusieurs capacités d’unités extérieures et plusieurs formats d’unités intérieures. La documentation de combinaison présente notamment des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, pouvant alimenter de deux à cinq zones selon le modèle choisi.
Dans une installation double zone, la somme des capacités nominales des unités intérieures peut parfois dépasser la capacité nominale extérieure. Cela ne signifie toutefois pas que le compresseur produira davantage que sa capacité maximale. Fujitsu précise clairement qu’un dépassement de 100 % dans une combinaison autorisée n’augmente pas la capacité totale de production du système.
Cette distinction est importante. Prenons une configuration théorique comprenant deux unités intérieures totalisant davantage que la capacité nominale extérieure. Cette combinaison peut être autorisée par le fabricant parce que les deux pièces ne demandent pas toujours leur pleine capacité au même moment. En revanche, si les deux zones exigent simultanément leur puissance maximale, l’unité extérieure répartira sa capacité disponible.
Pour cette raison, une bonne sélection tient compte de l’utilisation réelle des pièces, et non seulement de l’addition des capacités inscrites sur les appareils.
Fujitsu indique d’ailleurs que ses tableaux de combinaison ne doivent pas être utilisés seuls pour sélectionner la capacité du système. Le fabricant recommande l’utilisation de son logiciel Design Simulator pour valider les équipements AIRSTAGE de série H.
Ce que la photo révèle sur les contraintes de cette installation
L’unité extérieure a été installée dans un espace protégé par une structure en bois. Cet environnement offre certains avantages, notamment une protection partielle contre les précipitations directes et l’accumulation de neige. Il exige toutefois une attention particulière à la circulation de l’air.
Une thermopompe extérieure aspire et rejette un volume d’air important. Lorsque l’appareil est placé sous un balcon, une terrasse ou une structure basse, nous devons notamment évaluer :
- la distance entre le dessus de l’appareil et les solives;
- l’espace libre devant le ventilateur;
- la possibilité que l’air rejeté revienne vers l’échangeur;
- l’accès aux panneaux de service;
- l’écoulement de l’eau produite pendant les cycles de dégivrage;
- l’accumulation possible de glace au sol;
- la proximité de murs, conduits, soffites et sorties d’air.
Sur ce projet, la présence d’un évent mural à proximité constituait un élément à considérer dans le choix final de l’emplacement. Le positionnement devait éviter d’obstruer cette ouverture et maintenir un accès raisonnable aux installations existantes.
Nous avons également organisé les conduites afin qu’elles suivent les lignes du bâtiment. Le faisceau frigorifique isolé longe la partie supérieure du mur et contourne les éléments de structure avant de rejoindre l’unité extérieure. Cette approche réduit l’encombrement visuel et protège les raccordements contre les contacts accidentels.
Des conduites frigorifiques correctement isolées
Une installation double zone comprend deux circuits de raccordement vers l’unité extérieure. Chaque circuit peut inclure :
- une conduite de liquide;
- une conduite de gaz;
- du câblage d’alimentation ou de communication;
- un drain de condensat provenant de l’unité intérieure;
- une isolation adaptée au diamètre de la conduite.
Sur la photo, les lignes sont regroupées et recouvertes d’un isolant noir. Une isolation continue est essentielle pour limiter la condensation, réduire les pertes thermiques et protéger les tuyaux.
Les raccords frigorifiques ne doivent pas être traités comme de simples raccords de plomberie. Après la préparation et l’évasement des conduites, nous effectuons les étapes nécessaires à l’étanchéité du circuit, dont la mise sous pression et l’évacuation selon la procédure applicable. Une installation qui fonctionne correctement le premier jour peut tout de même développer des problèmes si un raccord a été mal préparé ou insuffisamment serré.
Parmi les conséquences possibles d’un circuit mal exécuté, on retrouve :
- perte graduelle de réfrigérant;
- baisse de capacité;
- cycles plus longs;
- formation de glace;
- bruit anormal;
- surchauffe du compresseur;
- consommation électrique accrue;
- interruption du chauffage durant l’hiver.
Le dispositif électrique demeure accessible
Le boîtier gris visible derrière l’unité correspond au dispositif de coupure installé à proximité de l’équipement extérieur. Son emplacement permet d’isoler l’alimentation de la thermopompe lors d’un entretien ou d’une intervention technique.
L’installation électrique doit être adaptée au modèle exact retenu. La capacité du disjoncteur, le calibre du câble et les exigences du fabricant ne peuvent pas être déterminés uniquement par la mention « double zone ». Deux systèmes Fujitsu multizones peuvent exiger des caractéristiques électriques différentes selon leur capacité et leur combinaison.
Avant les travaux, nous vérifions donc :
- la tension requise;
- l’intensité minimale du circuit;
- la protection maximale permise;
- la capacité disponible dans le panneau;
- le parcours du câblage;
- l’emplacement du sectionneur;
- la conformité des raccordements.
Cette validation évite deux erreurs fréquentes : installer une protection trop faible, qui déclenche inutilement, ou une protection trop élevée, qui ne respecte pas les limites de l’équipement.
Les détails qui font la différence entre une installation fonctionnelle et une installation durable
Prévoir l’entretien futur dès le positionnement de l’appareil
L’espace disponible autour de cette unité Fujitsu était restreint. Nous devions donc penser non seulement à l’installation initiale, mais aussi au travail qui devra être effectué plusieurs années plus tard.
Un technicien peut avoir besoin d’accéder :
- au panneau électrique de l’appareil;
- aux valves de service;
- aux raccords frigorifiques;
- au moteur du ventilateur;
- au serpentin extérieur;
- au bac inférieur;
- aux composantes électroniques.
Une thermopompe placée trop près d’un poteau ou complètement coincée sous une structure peut devenir difficile à nettoyer ou à réparer. Les économies réalisées en comprimant l’installation dans un espace inadéquat se transforment alors en frais de service supplémentaires.
Dans ce projet de Beaconsfield, le poteau de bois, la sortie murale et les conduites existantes créaient un corridor d’installation précis. Le positionnement final visait à conserver la meilleure accessibilité possible compte tenu de ces contraintes.
Gérer l’eau de dégivrage en hiver
Lorsqu’une thermopompe chauffe pendant une période froide et humide, du givre peut se former sur son échangeur extérieur. L’appareil lance alors un cycle de dégivrage. La glace fond et produit une quantité d’eau qui doit pouvoir s’écouler librement.
Sous une terrasse ou dans un passage étroit, cette eau peut devenir problématique si elle s’accumule près des fondations ou se transforme en plaque de glace.
Une installation hivernale fiable doit donc prendre en considération :
- la hauteur de l’appareil;
- la surface située sous l’unité;
- la pente du terrain;
- la proximité d’une porte ou d’un passage;
- les risques de regel;
- la neige déplacée lors du déneigement.
Ce détail est particulièrement important à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, où les périodes de gel et de dégel peuvent se succéder rapidement.
Éviter une recirculation de l’air sous une structure
Installer une unité extérieure dans un espace couvert ne pose pas automatiquement problème. L’installation doit toutefois conserver assez de volume libre pour évacuer l’air rejeté.
Lorsque l’air chaud en climatisation ou l’air froid en chauffage demeure emprisonné autour de l’unité, le système peut réaspirer son propre air. Cette recirculation réduit l’efficacité et peut augmenter les pressions ou prolonger les cycles.
Nous évaluons donc l’environnement complet, notamment la profondeur de la zone couverte, les côtés ouverts, la hauteur des poutres et l’orientation du ventilateur. Cette analyse est plus pertinente que le simple fait de mesurer quelques pouces autour du cabinet.
Les avantages concrets obtenus après les travaux
Cette installation Fujitsu double zone permet au propriétaire de profiter de plusieurs améliorations :
- un contrôle distinct de deux espaces;
- une seule unité extérieure au lieu de deux;
- moins d’encombrement sur le terrain;
- chauffage et climatisation avec le même système;
- modulation de la puissance grâce au compresseur à vitesse variable;
- réduction des écarts de température entre les pièces;
- possibilité de diminuer la consigne dans une zone peu utilisée.
La technologie à onduleur permet à l’appareil d’ajuster son fonctionnement selon la demande plutôt que de fonctionner uniquement à pleine puissance ou à l’arrêt. Cette modulation améliore la stabilité de la température et réduit les variations brusques souvent associées à des systèmes plus anciens.
La documentation Fujitsu mentionne également un échangeur extérieur doté d’ailettes à revêtement bleu, conçu pour améliorer la résistance à la corrosion, ainsi que plusieurs protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.
Les erreurs à éviter avec une thermopompe multizone
Choisir les unités intérieures uniquement selon la superficie
La superficie constitue un point de départ, mais ne remplace pas une analyse des charges. Une pièce très vitrée, située au-dessus d’un garage ou exposée plein sud peut demander davantage qu’une pièce intérieure de même dimension.
Additionner les BTU sans vérifier les combinaisons autorisées
Toutes les combinaisons ne sont pas acceptées par le fabricant. Le nombre de zones, le type d’unités intérieures et leur capacité doivent être compatibles avec l’unité extérieure.
Installer le compresseur dans un espace trop fermé
Une unité protégée de la neige peut tout de même manquer d’air. L’abri ne doit pas nuire au rejet ni à l’aspiration.
Négliger les drains de condensat
Chaque unité intérieure produit de l’eau en climatisation. Le drain doit conserver une pente adéquate ou être équipé d’une pompe lorsque l’écoulement gravitaire est impossible.
Croire que deux zones peuvent fonctionner dans des modes opposés
Une zone peut être réglée à une température différente de l’autre, mais les unités partagent généralement le même mode de fonctionnement : chauffage ou climatisation.
Se fier uniquement au rendement inscrit sur une brochure
Le rendement réel dépend de la température extérieure, de la combinaison choisie, de l’installation et du bâtiment. La meilleure thermopompe ne corrigera pas un mauvais dimensionnement ou des conduites mal exécutées.
Admissibilité aux subventions et validation du numéro AHRI
Une thermopompe peut être admissible à une aide financière seulement si la combinaison exacte figure dans les listes du programme applicable au moment de la demande. La marque et le nom de la série ne suffisent pas.
Pour confirmer une admissibilité, il faut généralement valider :
- le modèle complet de l’unité extérieure;
- le modèle de chaque unité intérieure;
- le numéro de référence AHRI de la combinaison;
- la capacité reconnue à la température exigée;
- les critères du bâtiment;
- la date d’achat et d’installation;
- les factures et preuves demandées.
Comme la capacité exacte et les numéros complets des unités ne sont pas visibles sur la photo fournie, aucune subvention précise ne peut être confirmée à partir de l’image seule. Chez AirGreen, nous vérifions la configuration complète avant de présenter une estimation de l’aide financière potentielle.
Notre approche pour les installations multizones à Beaconsfield et dans le Grand Montréal
Pour chaque projet de thermopompe multizone, nous commençons par comprendre l’utilisation des pièces. Nous déterminons ensuite les capacités nécessaires, les emplacements possibles, les parcours de conduites et les contraintes électriques.
Cette méthode est particulièrement importante dans les secteurs où les propriétés présentent des configurations variées, comme Beaconsfield, Kirkland, Pointe-Claire, Dorval et Baie-D’Urfé.
Nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud suivent la même logique : choisir un équipement adapté, protéger le rendement de la machine et faciliter son entretien futur.
Ce projet Fujitsu AIRSTAGE Aquila XLTH illustre bien cette approche. Malgré un emplacement extérieur étroit, la présence d’une structure basse et plusieurs éléments déjà installés sur le mur, nous avons organisé le système de manière ordonnée. L’unité extérieure, les conduites et le dispositif électrique ont été intégrés dans l’espace disponible sans transformer cette partie de la propriété en zone encombrée.
Le résultat est une installation de thermopompe double zone à Beaconsfield qui répond aux besoins de confort de deux espaces tout en limitant le nombre d’appareils extérieurs. Pour le propriétaire, cette configuration offre un contrôle plus précis, une utilisation adaptée à chaque pièce et une solution de chauffage et de climatisation conçue pour les réalités du climat québécois.
