Une installation intérieure soignée malgré un trajet de conduites visible et un espace mural très précis
À Blainville, notre équipe AirGreen a réalisé l’installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH afin de chauffer et climatiser deux secteurs distincts de la résidence à partir d’une seule unité extérieure.

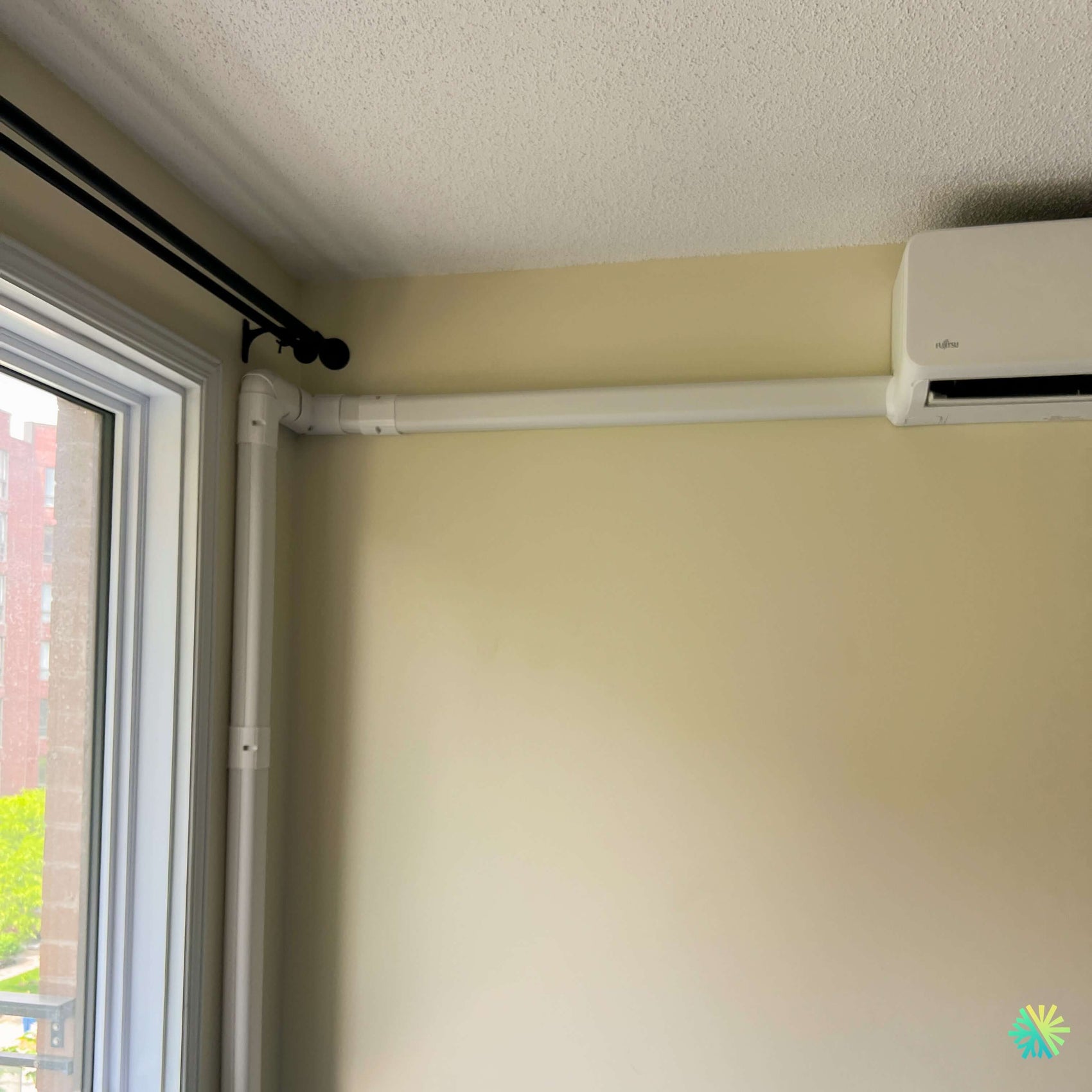

La photographie de ce projet montre l’une des unités murales installées dans une pièce où le choix de l’emplacement devait tenir compte de plusieurs contraintes déjà présentes : une grande fenêtre, une tringle à rideaux, un coin de mur étroit, un plafond texturé et un parcours de conduites qui ne pouvait pas être entièrement dissimulé à l’intérieur de la structure.
Plutôt que de laisser les tubes frigorifiques et le câblage apparents, nous avons créé un cheminement propre à l’aide d’un cache-lignes intérieur blanc. Celui-ci descend verticalement près de la fenêtre, effectue un changement de direction en partie supérieure, puis rejoint horizontalement l’unité Fujitsu installée près du plafond.
Le résultat est fonctionnel, accessible et visuellement ordonné. Ce type de finition est particulièrement important dans une pièce de vie ou une chambre, où chaque composante de l’installation demeure visible au quotidien.
Pourquoi le parcours des conduites devait-il rester à l’intérieur?
Dans une installation idéale, les conduites peuvent parfois traverser directement le mur derrière l’unité intérieure et rejoindre l’extérieur presque immédiatement. La réalité du bâtiment ne permet toutefois pas toujours cette configuration.
Dans cette résidence de Blainville, l’unité murale devait être installée sur une portion de mur éloignée du point de sortie disponible. Le parcours devait donc longer le mur intérieur avant de descendre près de la fenêtre.
Plusieurs raisons peuvent imposer un tel cheminement :
- la structure du mur;
- la position des solives et des montants;
- l’emplacement du groupe extérieur;
- les contraintes de façade;
- la présence d’une fenêtre;
- l’impossibilité de traverser un mur voisin;
- la nécessité de maintenir une pente de drainage;
- la configuration des deux zones du système multizone.
Notre rôle consistait à organiser ce tracé de façon à éviter une apparence improvisée. Les sections du cache-lignes ont été installées avec des angles nets, des raccords adaptés et un alignement cohérent avec les lignes architecturales de la pièce.
Un cache-lignes intérieur ne sert pas uniquement à l’esthétique
Le cache-lignes visible sur la photo regroupe et protège les éléments techniques reliant l’unité intérieure au reste du système. Selon la configuration exacte, il peut contenir :
- les conduites frigorifiques en cuivre isolé;
- le câblage d’interconnexion;
- les conducteurs de communication;
- le tuyau de drainage du condensat;
- certains éléments de protection mécanique.
Sans cache-lignes, les conduites isolées demeureraient exposées sur le mur. Elles seraient plus vulnérables aux chocs, à l’usure, aux rayons du soleil près de la fenêtre et aux manipulations accidentelles.
Le cache-lignes facilite également l’entretien futur. Lorsqu’une inspection du parcours est nécessaire, les sections peuvent être ouvertes sans démolir le mur.
Dans ce projet, la couleur blanche du cache-lignes s’harmonise avec le cadre de la fenêtre, l’unité intérieure Fujitsu et le plafond. Cette cohérence réduit son impact visuel, même si le parcours reste nécessairement apparent.
Une unité murale installée près du plafond, mais avec le bon dégagement
La thermopompe intérieure est installée en hauteur afin de favoriser la distribution de l’air à travers la pièce. Son emplacement permet également de préserver l’espace utilisable au niveau du mobilier.
Une unité murale ne doit cependant jamais être collée au plafond. La majorité des modèles aspirent l’air ambiant par leur partie supérieure. Un dégagement insuffisant peut restreindre l’entrée d’air et nuire au fonctionnement.
Nous devons conserver suffisamment d’espace pour :
- permettre l’aspiration d’air;
- ouvrir le panneau frontal;
- retirer et nettoyer les filtres;
- accéder aux composantes pendant l’entretien;
- éviter une accumulation excessive de poussière dans un espace trop serré.
La photographie montre que l’unité est installée près du plafond sans être coincée contre celui-ci. Ce positionnement utilise efficacement la hauteur disponible tout en maintenant l’accès nécessaire.
La proximité de la fenêtre demandait une attention particulière
Une fenêtre influence directement le comportement thermique d’une pièce. Elle peut être une source de gains de chaleur en été et de pertes thermiques en hiver.
Installer une unité intérieure à proximité peut être avantageux, car le soufflage aide à compenser rapidement ces variations. Il faut toutefois éviter plusieurs erreurs.
L’unité ne doit pas :
- être bloquée par les rideaux;
- souffler directement dans une tringle ou un store;
- être installée trop près du cadrage;
- empêcher l’ouverture de la fenêtre;
- diriger l’air contre le vitrage à très courte distance;
- rendre le nettoyage des filtres difficile.
Dans ce projet à Blainville, l’appareil a été placé sur le mur adjacent à la fenêtre, au-dessus du parcours horizontal du cache-lignes. La tringle reste du côté opposé et ne bloque pas directement le soufflage.
Le trajet vertical a également été positionné de manière à préserver le cadrage et à ne pas gêner l’utilisation normale de la fenêtre.
Pourquoi une thermopompe double zone?
Une thermopompe double zone utilise une seule unité extérieure pour alimenter deux unités intérieures. Chacune dessert un secteur précis de la propriété.
Cette solution est particulièrement pertinente lorsque la circulation d’air entre les pièces est limitée. Une seule unité installée dans une aire centrale peut difficilement maintenir la même température dans une chambre fermée, un étage ou un secteur éloigné.
Avec deux zones, les occupants peuvent régler séparément :
- la température;
- la vitesse de ventilation;
- l’orientation des volets;
- les périodes d’utilisation;
- l’activation ou l’arrêt d’une zone.
La documentation Fujitsu sur les systèmes multizones AIRSTAGE de série H indique que chaque unité intérieure peut être commandée indépendamment à l’aide de sa télécommande. Elle précise toutefois que le système produit le chauffage ou la climatisation, sans pouvoir assurer simultanément les deux modes dans des zones différentes.
Ce que signifie réellement un contrôle indépendant
Les deux unités peuvent avoir des consignes différentes, mais elles partagent le même groupe extérieur et le même mode général.
Par exemple, il est possible de :
- climatiser une zone à 22 °C et l’autre à 24 °C;
- chauffer une pièce à 20 °C et l’autre à 22 °C;
- faire fonctionner une seule unité;
- utiliser des vitesses de ventilation différentes;
- arrêter temporairement une zone peu occupée.
Il n’est pas possible de demander simultanément du chauffage dans une zone et de la climatisation dans l’autre.
Cette particularité doit être comprise dès le départ, car elle influence la façon d’utiliser le système pendant les périodes de transition, notamment au printemps et à l’automne.
Fujitsu AIRSTAGE Aquila XLTH : une gamme multizone flexible
La gamme Fujitsu AIRSTAGE Aquila est conçue pour répondre à différentes configurations résidentielles. Selon la documentation du fabricant, les groupes extérieurs de série H sont offerts en capacités nominales de 18 000, 24 000, 36 000 et 45 000 BTU/h.
Ils peuvent être jumelés à plusieurs styles d’unités intérieures :
- unités murales;
- unités gainables Slim Duct;
- cassettes compactes;
- unités Mid Static Duct.
Cette flexibilité permet de combiner, lorsque le projet l’exige, une unité murale dans une pièce et une unité plus discrète dans une autre zone. Pour cette installation à Blainville, la solution murale convenait à l’espace disponible et permettait une diffusion directe de l’air.
La page 2 de la documentation Fujitsu présente les différentes unités extérieures et les combinaisons autorisées. Le modèle de 18 000 BTU/h peut notamment être raccordé à deux unités intérieures, ce qui correspond à une configuration double zone.
Les combinaisons de capacité possibles
Pour les groupes extérieurs double zone AOUH18KWAS2 et AOUH18KWAH2, Fujitsu présente plusieurs combinaisons nominales autorisées, dont :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces possibilités permettent d’adapter la puissance de chaque unité intérieure aux besoins de la zone qu’elle dessert.
Une aire ouverte plus grande peut nécessiter une unité de capacité supérieure à celle d’une chambre ou d’un bureau. Les deux unités ne doivent donc pas nécessairement être identiques.
Pourquoi les tableaux de combinaison ne remplacent pas un dimensionnement
Un tableau du fabricant confirme qu’une association d’unités est techniquement permise. Il ne confirme pas que cette combinaison correspond aux besoins réels du bâtiment.
Fujitsu précise d’ailleurs que ses tableaux ne servent pas à sélectionner la capacité du système et recommande l’utilisation du logiciel Design Simulator pour les équipements AIRSTAGE de série H.
Chez AirGreen, nous tenons compte de plusieurs éléments avant de proposer une combinaison :
- la superficie de chaque zone;
- la hauteur des plafonds;
- le nombre de fenêtres;
- l’orientation solaire;
- l’isolation;
- l’étanchéité du bâtiment;
- la présence d’un étage supérieur;
- l’utilisation de chaque pièce;
- le nombre d’occupants;
- les pertes de chaleur hivernales;
- les gains thermiques estivaux.
La superficie seule ne suffit pas. Une pièce très vitrée exposée au sud peut nécessiter davantage de climatisation qu’une pièce de même dimension située au nord.
Capacité de connexion jusqu’à 130 % : une donnée à interpréter correctement
La documentation Fujitsu indique que certaines unités extérieures multizones acceptent une capacité de connexion allant jusqu’à 130 %. Cela signifie que la somme nominale des unités intérieures peut parfois dépasser la capacité nominale du groupe extérieur.
Cette flexibilité peut être utile lorsque les deux zones n’atteignent pas leur demande maximale au même moment.
Il faut cependant éviter une mauvaise interprétation : Fujitsu précise qu’une combinaison dépassant 100 % n’augmente pas la capacité réelle de production du groupe extérieur.
Si les deux unités intérieures demandent leur pleine puissance simultanément, la capacité disponible doit être répartie. Une sélection adéquate doit donc tenir compte de l’usage réel des espaces et non seulement de la capacité totale affichée sur les unités intérieures.
Une thermopompe adaptée au climat de Blainville
À Blainville, les températures hivernales peuvent être suffisamment basses pour exiger une thermopompe conçue pour le climat froid.
La documentation Fujitsu présente les unités Aquila CTEB comme capables d’assurer le chauffage jusqu’à -26 °C et le refroidissement jusqu’à 50 °C.
Le système utilise un compresseur commandé par onduleur. Ce type de fonctionnement permet de moduler la production selon la demande.
Plutôt que d’alterner constamment entre pleine puissance et arrêt complet, le compresseur peut ralentir lorsqu’une zone approche de sa consigne.
Cette modulation contribue à :
- maintenir une température plus stable;
- réduire les variations brusques;
- mieux adapter la puissance lorsque seulement une zone fonctionne;
- limiter certains démarrages répétés;
- ajuster la production aux changements de charge.
Dans un système double zone, cette capacité d’adaptation est importante puisque la demande peut varier continuellement entre les deux espaces.
Le drainage : une contrainte souvent invisible sur la photo
En climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau doit être évacuée par un drain.
Le tuyau de drainage peut circuler à l’intérieur du cache-lignes visible sur le mur. Son installation doit respecter une pente constante lorsque l’évacuation se fait par gravité.
Une pente inadéquate peut provoquer :
- une accumulation d’eau;
- des gargouillements;
- un refoulement;
- une fuite sous l’unité;
- des traces sur le mur;
- des odeurs provenant du bac de condensat.
Le parcours visible comporte un changement de direction horizontal puis vertical. Ce type de configuration doit être planifié avec attention afin de maintenir un écoulement fiable.
Lorsque la gravité ne permet pas un drainage adéquat, une pompe à condensat peut être nécessaire. Cependant, une évacuation naturelle demeure généralement préférable lorsqu’elle est réalisable, puisqu’elle comporte moins de composantes mécaniques.
Le défi des angles et des raccords du cache-lignes
La finition d’un cache-lignes dépend beaucoup de la qualité des changements de direction.
Sur la photo, le parcours comprend :
- une sortie près de l’unité;
- une longue section horizontale;
- un coude dans le coin supérieur;
- une descente verticale;
- une transition vers le point de sortie.
Chaque raccord doit être ajusté pour éviter les écarts, les espaces visibles et les sections mal alignées.
Un cache-lignes mal installé peut donner une apparence désordonnée même lorsque la thermopompe fonctionne correctement. Il peut aussi vibrer, se détacher ou exercer une pression sur les conduites.
Notre objectif est de protéger les liaisons techniques tout en créant un parcours aussi discret que possible.
Pourquoi ne pas cacher les conduites dans le mur à tout prix?
Certains propriétaires souhaitent que toutes les conduites soient entièrement dissimulées. Cette solution n’est pas toujours la plus prudente.
Encastrer les conduites dans un mur peut exiger :
- l’ouverture du gypse;
- la modification de la finition intérieure;
- des travaux de peinture;
- des percements structuraux;
- un accès plus complexe en cas de réparation;
- une coordination avec d’autres métiers.
Dans plusieurs cas, un cache-lignes propre offre un meilleur équilibre entre esthétique, coût, accessibilité et protection.
Pour cette résidence de Blainville, le parcours apparent permet de conserver l’accès aux conduites et d’éviter des travaux de finition intérieure beaucoup plus importants.
Les vérifications effectuées avant la remise en service
Une installation CVAC ne se termine pas lorsque les appareils sont simplement fixés au mur. Nous effectuons plusieurs contrôles avant de remettre le système aux occupants.
Vérification de la plaque murale
L’unité doit être solidement engagée sur son support et parfaitement stable.
Contrôle du dégagement supérieur
L’entrée d’air et l’ouverture du panneau doivent demeurer accessibles.
Vérification du cache-lignes
Les sections doivent être fixées, alignées et exemptes de vibrations.
Contrôle du drainage
Nous confirmons que le condensat s’évacue sans fuite ni refoulement.
Vérification des raccordements frigorifiques
Les raccords doivent être étanches et les conduites correctement isolées.
Mise sous vide
L’air et l’humidité doivent être retirés du circuit avant la mise en service.
Vérification électrique
Le câblage et les communications entre les deux unités intérieures et le groupe extérieur sont testés.
Essai des deux zones
Chaque unité est testée séparément, puis le système est observé lorsque les deux zones fonctionnent.
Contrôle des volets et du débit d’air
Le soufflage doit rester libre et atteindre correctement la pièce.
Les erreurs à éviter lors d’un parcours intérieur apparent
Ce projet permet d’illustrer plusieurs erreurs courantes.
-
Installer le cache-lignes sans planifier le drainage
L’apparence ne doit jamais compromettre l’écoulement du condensat. -
Positionner la conduite trop près de la tringle à rideaux
Les rideaux doivent pouvoir être ouverts et fermés normalement. -
Utiliser trop de petits raccords
Un trajet plus direct produit généralement une meilleure finition. -
Laisser les conduites sans protection
L’isolant exposé se détériore et peut être endommagé. -
Installer l’unité trop près du plafond
L’aspiration d’air et l’accès aux filtres peuvent être réduits. -
Négliger l’alignement du cache-lignes
Une section légèrement inclinée devient très visible le long d’un plafond ou d’une fenêtre. -
Bloquer l’accès futur aux raccords
La finition doit demeurer démontable pour l’entretien. -
Choisir la capacité uniquement selon la taille physique de l’unité
Le dimensionnement doit répondre aux besoins thermiques de la zone.
Conseils d’utilisation pour une thermopompe Fujitsu double zone
Pour obtenir un fonctionnement stable et confortable, nous recommandons aux occupants de :
- sélectionner le même mode général sur les deux unités;
- éviter les écarts extrêmes de température entre deux zones ouvertes;
- laisser le compresseur inverter moduler plutôt que d’allumer et d’éteindre fréquemment;
- nettoyer les filtres régulièrement;
- garder les entrées et sorties d’air dégagées;
- éviter que les rideaux touchent l’unité;
- surveiller toute trace d’humidité près du cache-lignes;
- demander un entretien CVAC si le débit d’air diminue ou si un bruit inhabituel apparaît.
Le cache-lignes ne nécessite pas d’entretien fréquent, mais ses sections doivent rester fermées et bien fixées. Toute trace d’eau à proximité doit être examinée rapidement.
Une installation CVAC adaptée à l’architecture réelle de la résidence
Cette installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Blainville illustre une situation courante : l’emplacement idéal pour le confort ne correspond pas toujours au parcours le plus simple pour les conduites.
Notre équipe a donc conçu un trajet intérieur protégé qui contourne proprement le coin de la pièce, longe le mur et rejoint l’unité sans gêner la fenêtre ni la tringle à rideaux.
Chez AirGreen, nous installons des thermopompes murales, des systèmes double zone et des systèmes multizones à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque chantier est évalué selon les besoins thermiques, mais aussi selon l’architecture, le drainage, l’esthétique, l’accès d’entretien et le parcours réel des conduites.
Une installation réussie doit rester fiable derrière son apparence soignée. Dans cette résidence de Blainville, la solution Fujitsu Aquila XLTH permet maintenant de contrôler deux zones distinctes, tout en conservant une finition intérieure propre et un accès pratique aux composantes techniques.
