Installation d'une fournaise électrique GREE FLEXX R32 à Saint-Blaise-sur-Richelieu (MRC du Haut-Richelieu, Montérégie)

Le chiffre écrit au crayon sur un montant qui résume tout le chantier

Sur ce chantier de Saint-Blaise-sur-Richelieu, il y a une inscription au crayon sur un montant de bois, juste devant l'appareil : 1531 CFM.

Ce n'est pas une note de chantier anodine. C'est le débit d'air réellement mesuré à travers le système une fois tout raccordé, et c'est le chiffre le plus important de toute l'installation. Il conditionne la capacité de climatisation, la sécurité de la fournaise électrique, la température de l'air soufflé dans chaque pièce, la durée de vie des éléments chauffants et la facture d'électricité du client.

Chez AirGreen, nous mesurons ce débit sur chaque système central que nous installons, à Saint-Blaise-sur-Richelieu comme à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Et nous l'écrivons sur place, là où le prochain technicien va le lire.

Le contexte : une maison du Haut-Richelieu, un sous-sol bas, et un appareil monté à l'horizontale

La maison se trouve dans le corridor du Richelieu, entre Saint-Jean-sur-Richelieu et la frontière. Comme beaucoup de résidences de ce secteur, elle offre une hauteur libre limitée sous les solives et aucun local mécanique dédié. Un cabinet vertical de 1,32 m de haut n'y entrait tout simplement pas debout.

Le GREE FLEXX R32 règle cette contrainte par sa conception : il est conçu pour un flux d'air horizontal (latéral). L'appareil se couche, l'air entre par un côté et ressort par l'autre, et l'ensemble se loge dans l'espace disponible sous le plancher plutôt que d'exiger une hauteur qui n'existe pas.

Ce n'est pas un montage improvisé. C'est le mode d'installation prévu par le fabricant, et c'est précisément ce qui rend cette gamme intéressante en rénovation dans les maisons de plain-pied et les bungalows de la Montérégie.

L'équipement installé et ses données certifiées

La configuration retenue est un GREE FLEXX R32 de 5 tonnes :

• Unité intérieure (cabinet de ventilation) : GUD60AH2/G-D(U)
• Unité extérieure : GUD60W2/NhE-D(U)
• Numéro AHRI : 217120762
• Capacité en climatisation : 53 000 BTU/h nominal, modulation de 35 000 à 55 000 BTU/h
• Capacité en chauffage : 54 000 BTU/h nominal, modulation de 35 000 à 60 000 BTU/h
• CPSC2 (HSPF2) : 10,5, la meilleure valeur de chauffage saisonnier de la gamme FLEXX
• TRÉS2 (SEER2) : 18,5 — TRÉ2 (EER2) : 11,7 — COP : 3,4
• Débit d'air nominal : 1 500 CFM à une pression statique externe de 125 Pa (0,5 po c.e.)
• Réfrigérant : R32, charge d'usine de 4,6 kg
• Plage de chauffage : -30 °C à 24 °C — Plage de climatisation : -15 °C à 54 °C
• Alimentation : 208-230 V, MCA de 7,7 A et MOCP de 15 A pour le cabinet intérieur seul
• Unité extérieure : MCA de 39,9 A et MOCP de 45 A
• Poids de l'unité intérieure : 90,5 kg
• Homologation ENERGY STAR, sonde de détection de fuite A2L incluse, Wi-Fi monté en usine, commande par thermostat conventionnel 24 VAC

Le débit mesuré de 1 531 CFM se situe donc juste au-dessus du débit nominal de 1 500 CFM. Autrement dit, le réseau de conduits de cette maison ne bride pas l'appareil. C'est le résultat qu'on cherche, et il n'est pas garanti d'avance.

Le panneau de commande ouvert : ce qu'il y a réellement dans la boîte

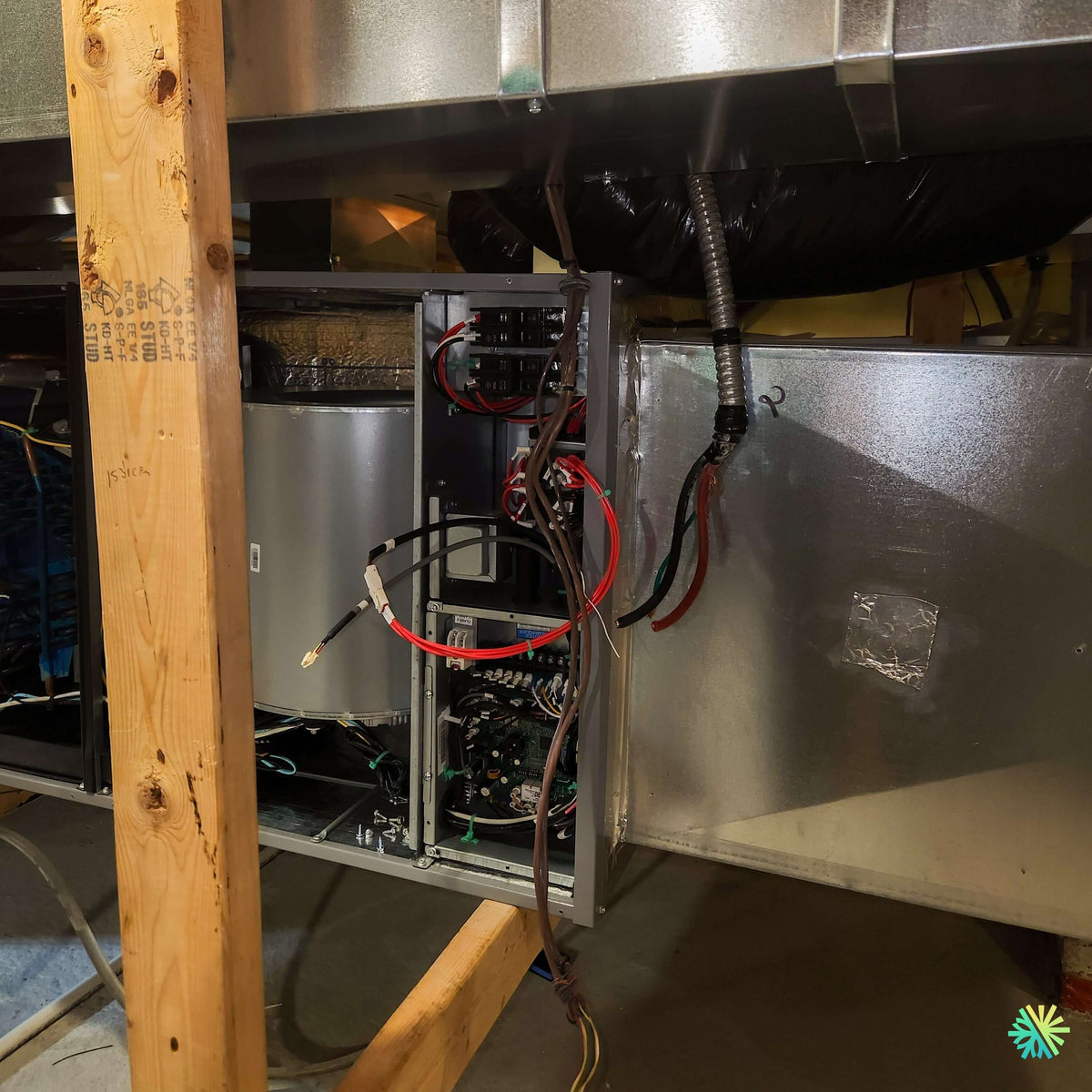

La photo montre l'appareil avec son panneau électrique ouvert, ce que le client ne voit jamais. Cette boîte contient trois univers distincts qui ne doivent jamais se mélanger.

La section de puissance : les disjoncteurs de la fournaise électrique

En haut du panneau, les disjoncteurs bipolaires noirs avec leurs conducteurs rouges alimentent les éléments de la trousse de chauffage électrique intégrée au cabinet. C'est là que se trouve, physiquement, la « fournaise électrique » de cette maison : pas dans un appareil séparé, mais dans une section chauffante insérée dans le même caisson que le ventilateur et le serpentin.

Chaque disjoncteur protège un étage de chauffage. Le fait qu'ils soient étagés, plutôt que tous alimentés d'un coup, est ce qui permet à la commande de n'appeler que la puissance nécessaire au moment où elle est nécessaire, plutôt que de faire basculer 15 kW d'un seul bloc sur le réseau de la maison.

La section de commande : la carte électronique et le circuit de classe 2

En bas du panneau se trouve la carte de contrôle avec ses borniers et son étiquetage classe 2. C'est le circuit de 24 VAC : le thermostat, la sonde de détection de fuite A2L, les signaux de communication vers l'unité extérieure.

Le câble brun qui descend le long du panneau est le fil de thermostat. La distinction est fondamentale : un conducteur de classe 2 ne peut pas cheminer dans le même chemin de câbles qu'un conducteur de puissance sans séparation. Un installateur qui les rassemble par commodité crée des perturbations sur le signal de commande, et le symptôme apparaît des mois plus tard sous forme de démarrages erratiques que personne n'arrive à diagnostiquer.

L'alimentation et l'entrée de câble

Sur la droite, le câble armé flexible entre dans l'appareil par un connecteur dédié, avec ses conducteurs noir, rouge et vert. Trois exigences s'appliquent à ce détail, et elles sont systématiquement respectées sur nos chantiers :

• Un connecteur homologué à chaque pénétration de la tôle, jamais un câble passé dans un trou brut. Le bord d'une tôle coupée cisaille une gaine en quelques années de vibration.
• Un serre-câble qui reprend l'effort mécanique, pour qu'aucune traction n'arrive jusqu'aux bornes.
• Une boucle d'égouttement avant l'entrée, pour que la condensation qui se forme sur le câble dans un sous-sol froid s'égoutte au sol plutôt que dans le boîtier.

1 531 CFM : pourquoi ce chiffre gouverne tout le reste

C'est ici que se joue la différence entre une installation qui fonctionne et une installation qui fonctionne bien.

La trousse de chauffage électrique exige un débit minimal

Des éléments résistifs placés dans un flux d'air se refroidissent par cet air. Si le débit tombe, la chaleur ne s'évacue plus assez vite, la température monte dans le caisson, et le limiteur thermique déclenche. Le client appelle en janvier parce que sa maison est froide, et le technicien trouve un appareil verrouillé en sécurité.

Un filtre encrassé, un registre fermé par un occupant, une grille de retour obstruée par un meuble : ce sont les trois causes les plus fréquentes que nous rencontrons. Le débit mesuré à la mise en service est la référence qui permet de constater, trois ans plus tard, que le système ne fournit plus que la moitié de ce qu'il fournissait au départ.

L'élévation de température se calcule, elle ne s'estime pas

La relation entre la puissance électrique, le débit d'air et l'élévation de température est simple et vérifiable sur place :

Élévation (°F) = (kW × 3 412) ÷ (1,08 × CFM)

À titre d'exemple, une trousse de 15 kW sur ce débit de 1 531 CFM donne une élévation d'environ 31 °F, soit environ 17 °C entre l'air repris et l'air soufflé. Cette valeur doit tomber à l'intérieur de la plage inscrite sur la plaque signalétique de l'appareil. Un technicien la vérifie avec deux thermomètres, un dans le retour et un dans l'alimentation, en moins de cinq minutes.

Si l'élévation mesurée dépasse la plage, il y a trop de puissance ou pas assez d'air. Si elle est nettement en dessous, un étage de chauffage n'est probablement pas alimenté.

En mode thermopompe, l'air soufflé est plus frais, et c'est normal

C'est la remarque que nous entendons le plus souvent après une conversion. Avec une fournaise électrique seule, l'air sortait des grilles autour de 45 à 50 °C. Avec la thermopompe en fonctionnement, il sort plutôt autour de 32 à 38 °C.

L'explication tient à la même équation : la thermopompe livre sa chaleur de façon continue sur un grand volume d'air plutôt que par à-coups sur un petit. La maison est chauffée de manière plus stable, avec moins d'écart entre les pièces, mais la main placée devant une grille ne sent plus un souffle brûlant. Nous l'expliquons systématiquement au client avant de quitter le chantier, parce qu'un confort mal expliqué est perçu comme une défaillance.

La pression statique, l'autre moitié de l'équation

Un débit de 1 531 CFM n'a de valeur que s'il est obtenu à une pression statique raisonnable. Le cabinet est conçu pour livrer son débit nominal à 125 Pa. Un ventilateur qui atteint le bon débit en travaillant contre 200 Pa consomme davantage, fait plus de bruit et vieillit plus vite.

Nous relevons donc les deux valeurs ensemble, jamais l'une sans l'autre.

Le montage horizontal : quatre points de vigilance

Coucher un appareil de 90,5 kg sous des solives demande des précautions qui n'existent pas en montage vertical.

1. Le support. L'appareil repose sur une charpente de bois dimensionnée pour la charge, avec appui sur des éléments porteurs. Un cabinet posé sur deux planches en travers de solives transmet chaque vibration du ventilateur à toute la structure du plancher au-dessus.
2. Le niveau et la pente du bac de condensat. En position horizontale, le bac évacue par une seule extrémité. Un appareil posé de travers de quelques millimètres retient l'eau à l'intérieur, et c'est ainsi que naissent les taches au plafond du sous-sol.
3. Le bac de sécurité secondaire. Dès qu'un appareil est installé au-dessus d'un espace fini, un bac secondaire avec évacuation ou interrupteur de sécurité s'impose. C'est une dépense modeste devant le coût d'un plafond de gypse à refaire.
4. L'orientation des panneaux d'accès. Le panneau électrique et le panneau du ventilateur doivent rester atteignables une fois l'appareil en place. Sur ce chantier, le panneau de commande fait face à l'espace de circulation, ce qui permet une intervention sans démonter quoi que ce soit. C'est une décision de dix secondes au moment de poser l'appareil, et elle détermine le coût de chaque appel de service pendant quinze ans.

Le volet électrique complet : ce qu'il faut vérifier avant de commander

Un système central de 5 tonnes avec chauffage électrique intégré représente une charge sérieuse pour un panneau résidentiel. Le calcul doit additionner trois postes :

• Le cabinet de ventilation : MCA de 7,7 A, MOCP de 15 A.
• La trousse de chauffage électrique, dont la puissance est déterminée par le calcul de charge du bâtiment et qui possède sa propre protection.
• L'unité extérieure : MCA de 39,9 A, MOCP de 45 A.

Dans une maison de Saint-Blaise-sur-Richelieu déjà chauffée à l'électricité, le circuit de l'ancienne fournaise est généralement récupérable pour la trousse. Le circuit à ajouter est celui de l'unité extérieure, et c'est là qu'il faut vérifier l'espace disponible au panneau avant de signer quoi que ce soit.

Erreurs à éviter

1. Ne pas mesurer le débit d'air. Sans cette valeur, personne ne peut affirmer que le système livre sa capacité, et aucun diagnostic futur n'a de point de comparaison.
2. Installer une trousse de chauffage surdimensionnée par rapport au débit disponible. L'élévation de température sort de la plage et les déclenchements de limiteur commencent.
3. Poser l'appareil à l'horizontale sans vérifier le niveau. Le bac de condensat ne pardonne pas.
4. Faire cheminer le fil de thermostat avec les conducteurs de puissance.
5. Orienter les panneaux d'accès vers un mur. L'appareil devient impossible à entretenir correctement.
6. Omettre le bac secondaire au-dessus d'un espace fini.
7. Ne pas expliquer au client la température de soufflage en mode thermopompe. Un système parfaitement installé peut être perçu comme insuffisant faute d'une explication de deux minutes.

Admissibilité aux subventions

Le GREE FLEXX R32 est homologué ENERGY STAR, et chaque appariement intérieur-extérieur porte un numéro AHRI qui lui est propre. Pour la configuration installée ici, il s'agit du 217120762.

C'est ce numéro que les programmes gouvernementaux et les distributeurs exigent pour valider l'admissibilité aux rabais applicables, et non le nom commercial de la gamme. Les critères et les montants varient selon les programmes et les périodes; nous validons l'admissibilité de la paire exacte avant la signature du contrat et nous remettons la fiche AHRI correspondante avec la facture.

Ce que ce chantier de Saint-Blaise-sur-Richelieu démontre

La qualité d'une installation CVAC ne se voit pas sur la façade de l'appareil. Elle se voit dans le panneau de commande, dans la séparation des circuits, dans le niveau du bac de condensat, et dans un chiffre écrit au crayon sur un montant de bois parce que quelqu'un a pris la peine de le mesurer.
