Installation d’une thermopompe murale Hitachi airHome 600 à Sainte-Catherine, sur la Rive-Sud de Montréal

Une thermopompe intégrée dans un angle étroit, près d’une fenêtre, sans encombrer le mur

Cette installation de thermopompe murale à Sainte-Catherine montre pourquoi le choix de l’emplacement mérite autant d’attention que le choix de l’appareil. Dans cette pièce, la surface disponible était délimitée par un mur latéral, une fenêtre située immédiatement à droite, un plafond composé de panneaux et un revêtement mural texturé qu’il fallait préserver.

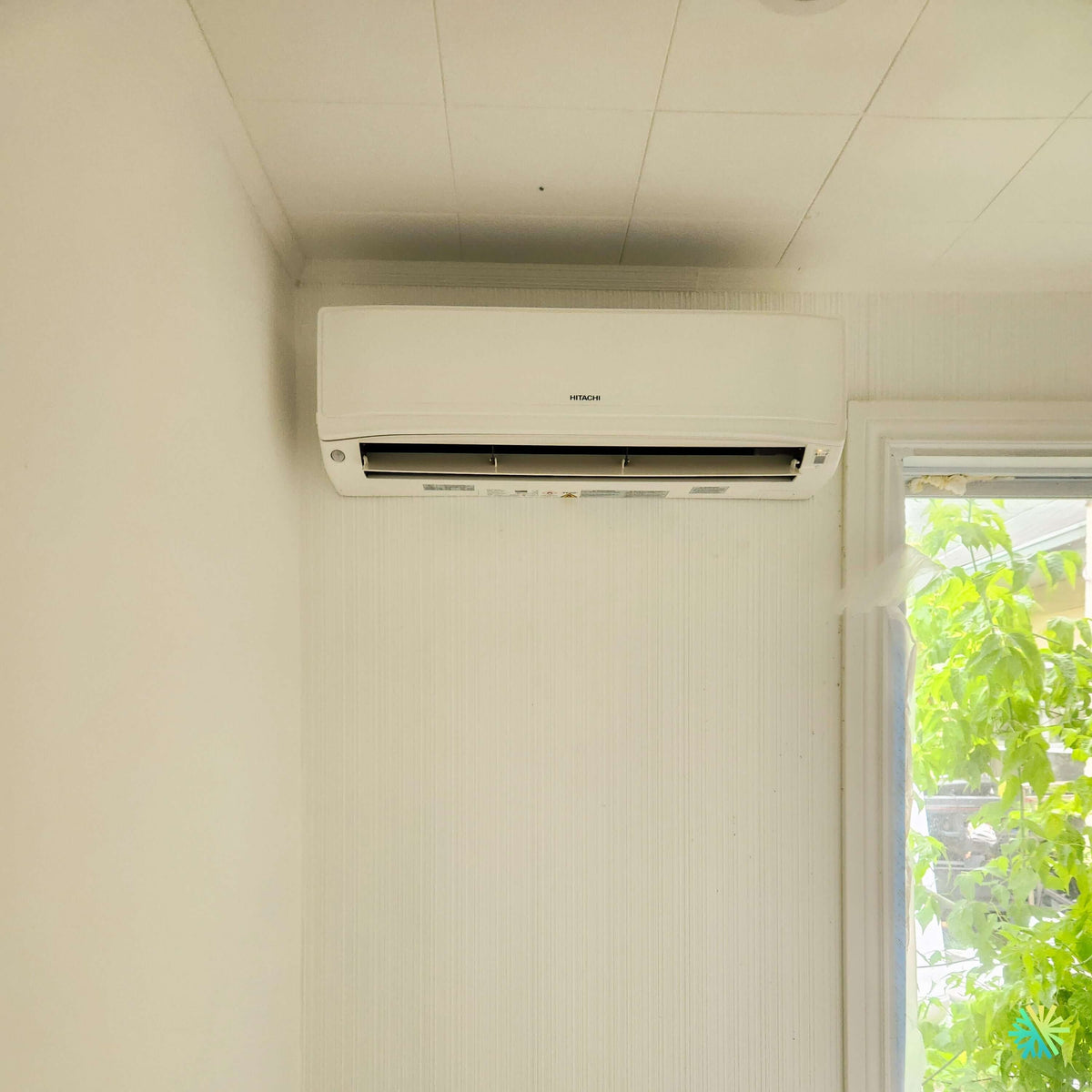

Nous avons installé une Hitachi airHome 600 dans la partie supérieure du mur, à proximité de l’angle, tout en conservant le dégagement nécessaire autour de l’unité intérieure. La position retenue permet d’utiliser une zone qui aurait autrement été peu utile, sans condamner la grande surface murale située sous l’appareil.

La photo permet aussi de constater l’absence de longue goulotte visible à gauche ou à droite de la thermopompe. Les raccordements ont été intégrés de façon très discrète, vraisemblablement par une sortie directement derrière l’unité. Le résultat demeure sobre malgré la proximité de plusieurs contraintes architecturales.

Une résidence où la finition existante devait rester intacte

Les murs et plafonds plus anciens exigent souvent une méthode de travail différente de celle utilisée dans une construction neuve. Ici, le plafond est composé de panneaux carrés avec des joints visibles, tandis que le mur comporte une texture verticale. Une mauvaise manipulation aurait pu entraîner :

• un éclatement du revêtement;
• une fissure autour des ancrages;
• un décollement localisé du matériau;
• une ouverture murale trop grande;
• des marques difficiles à camoufler;
• un appareil légèrement incliné sur une surface irrégulière.

Avant de fixer la plaque de montage, nous devons déterminer ce qui se trouve derrière la finition. Une thermopompe murale ne doit pas reposer uniquement sur un revêtement décoratif. Les ancrages doivent rejoindre une structure suffisamment solide ou être adaptés au type de mur.

La stabilité de la plaque influence directement le fonctionnement de l’appareil. Une unité intérieure mal appuyée peut produire des vibrations, des craquements ou une légère torsion du bac de récupération. Cette déformation peut ensuite compromettre l’écoulement du condensat.

Un emplacement dans un angle : pratique, mais exigeant

Installer un climatiseur mural avec fonction thermopompe près d’un angle présente plusieurs avantages. L’appareil occupe moins l’espace visuel central et peut diffuser l’air dans le sens de la longueur de la pièce.

Il faut néanmoins laisser assez d’espace sur le côté pour :

• permettre la circulation de l’air;
• ouvrir le panneau avant;
• accéder aux filtres;
• intervenir sur les composantes internes;
• éviter la transmission de vibrations au mur adjacent;
• manipuler l’unité lors d’un éventuel entretien.

Dans ce projet de Sainte-Catherine, l’appareil n’a pas été collé au mur de gauche. Un espace visible a été conservé, ce qui évite de coincer le boîtier dans l’angle et facilite les interventions futures.

Cette marge latérale est particulièrement importante lorsque le technicien doit décrocher partiellement l’unité de sa plaque, inspecter le raccord de drainage ou effectuer un nettoyage approfondi de thermopompe murale.

Une proximité avec la fenêtre qui demandait une diffusion bien orientée

La fenêtre située à droite apporte de la lumière naturelle, mais elle représente également une zone où les gains et les pertes de chaleur peuvent être plus élevés.

En été, le rayonnement solaire peut augmenter rapidement la température près du vitrage. En hiver, même une fenêtre performante demeure généralement moins isolante qu’un mur opaque. Le positionnement de la Hitachi à proximité aide à traiter cette zone, mais l’appareil ne doit pas souffler uniquement contre la vitre.

Nous ajustons donc les volets afin que l’air soit projeté vers l’espace habitable. Une thermopompe murale fonctionne mieux lorsque son jet d’air peut parcourir une certaine distance avant de revenir vers l’entrée d’air supérieure.

Une mauvaise orientation pourrait entraîner une recirculation trop rapide : l’appareil reprendrait l’air qu’il vient de chauffer ou de refroidir, puis réduirait sa puissance avant que le reste de la pièce atteigne réellement la température demandée.

Une sortie de conduites dissimulée derrière l’appareil

La finition visible ne montre aucune goulotte verticale traversant le mur. Cette configuration est possible lorsque le parcours extérieur se trouve directement derrière l’unité intérieure ou lorsque la structure autorise un passage dissimulé.

Le percement doit accueillir plusieurs éléments :

• le tuyau frigorifique de liquide;
• le tuyau frigorifique de gaz;
• l’isolation des conduites;
• le câble de communication;
• le câblage prévu par la configuration;
• le tuyau d’évacuation du condensat.

Ces composantes doivent traverser le mur sans être comprimées. Les conduites de cuivre ne doivent pas subir de courbe trop serrée, et le drain doit conserver une pente appropriée lorsqu’il fonctionne par gravité.

L’ouverture doit ensuite être scellée avec soin. Un passage mal fermé peut devenir une source :

• d’infiltration d’air froid;
• d’humidité;
• d’entrée d’insectes;
• de condensation dans le mur;
• de vibration autour des tuyaux;
• de détérioration de l’isolation.

Le fait qu’aucun accessoire ne soit apparent autour de cette installation de Sainte-Catherine donne une finition très propre, mais ce résultat dépend d’une préparation précise avant même le premier perçage.

Le drainage : une composante invisible qui protège le mur

Lorsque la Hitachi airHome 600 fonctionne en climatisation ou en mode de déshumidification, l’humidité contenue dans l’air se condense sur le serpentin intérieur. Cette eau tombe dans le bac de récupération, puis doit être évacuée vers l’extérieur.

Dans une installation où les conduites sortent derrière l’appareil, le drain peut généralement suivre le même parcours. Pour fonctionner correctement, il doit conserver une pente continue et ne présenter aucun affaissement susceptible de retenir l’eau.

Après le raccordement, nous vérifions l’écoulement en versant de l’eau dans le bac ou dans le point d’essai approprié. Cette vérification permet de détecter :

• un tuyau pincé derrière l’unité;
• une pente insuffisante;
• un raccord mal inséré;
• une obstruction;
• un refoulement;
• une fuite à proximité du mur.

Cette étape est particulièrement importante lorsque le mur présente une finition texturée. Une fuite lente peut demeurer invisible pendant un certain temps, puis laisser une tache, faire gonfler le revêtement ou endommager la zone située autour de la fenêtre.

Une hauteur pensée pour la circulation et l’entretien

L’unité est installée assez haut pour libérer le mur, mais un dégagement a été préservé entre son dessus et le plafond.

La Hitachi airHome 600 aspire l’air par sa partie supérieure. Si l’appareil est installé trop près du plafond, le débit d’air peut être limité. L’unité risque alors de travailler plus fort, de devenir plus bruyante ou d’offrir une distribution moins uniforme.

Il faut aussi pouvoir relever le panneau avant afin d’accéder aux filtres. Une installation qui semble très compacte au moment des travaux peut devenir problématique lorsqu’il est impossible de retirer ces filtres sans décrocher l’appareil.

Dans ce projet, la hauteur retenue permet de réunir plusieurs objectifs :

1. garder une grande surface murale libre;
2. favoriser une portée adéquate du soufflage;
3. protéger l’accès aux filtres;
4. conserver une distance avec le plafond;
5. éviter tout conflit avec le cadrage de la fenêtre;
6. préserver l’apparence générale de la pièce.

Les caractéristiques de la Hitachi airHome 600 et les décisions qui assurent son rendement au Québec

Une gamme de capacités pour différents besoins

La série Hitachi airHome 600 est offerte dans plusieurs formats. La documentation présente des appareils commercialisés de 9 000 à 24 000 BTU/h, avec les combinaisons suivantes dans le tableau technique :

• RAK-GJ09PHAA avec RAC-GJ09WHAA;
• RAK-GJ12PHAA avec RAC-GJ12WHAA;
• RAK-GJ15PHAA avec RAC-GJ15WHAA;
• RAK-GJ18PHAA avec RAC-GJ18WHAA;
• RAK-GJ24PHAA avec RAC-GJ24WHAA.

Les capacités nominales de climatisation indiquées sont respectivement de 9 000, 12 000, 15 000, 18 000 et 22 000 BTU/h. Pour le chauffage, elles varient de 11 000 à 25 200 BTU/h.

La plaque de modèle n’est pas suffisamment lisible sur la photo pour confirmer la capacité exacte de l’unité installée à Sainte-Catherine. Il serait donc imprudent d’attribuer un nombre précis de BTU uniquement à partir de sa largeur.

Les unités de 9 000, 12 000 et 15 000 BTU/h partagent notamment une largeur d’environ 37,4 pouces. Les versions supérieures sont plus larges, mais la perspective d’une photo peut facilement fausser cette comparaison.

Pourquoi la superficie ne suffit pas pour choisir les BTU

Le dimensionnement d’une thermopompe murale ne devrait jamais être établi seulement avec une règle rapide de BTU par pied carré.

Deux pièces de même superficie peuvent demander des capacités différentes selon :

• la qualité de l’isolation;
• la superficie vitrée;
• l’orientation de la fenêtre;
• l’étanchéité du bâtiment;
• la hauteur du plafond;
• l’étage où se trouve la pièce;
• la circulation vers les espaces voisins;
• les gains solaires;
• le nombre d’occupants;
• les équipements qui produisent de la chaleur.

Dans cette installation, la fenêtre adjacente devait être incluse dans l’analyse. Une pièce très vitrée et exposée au soleil peut exiger davantage de climatisation qu’un espace similaire situé au nord.

À l’inverse, choisir systématiquement une capacité supérieure n’est pas une solution. Une unité surdimensionnée peut atteindre rapidement la température près de son capteur, réduire son régime et moins bien traiter l’humidité dans le reste de la pièce.

Chauffage jusqu’à −25 °C

La Hitachi airHome 600 est conçue pour maintenir un fonctionnement en chauffage lorsque la température extérieure descend jusqu’à −25 °C.

La documentation met également de l’avant une capacité de chauffage pouvant être maintenue à 100 % à −15 °C, selon la combinaison et les conditions applicables. Un élément chauffant est intégré au bac de condensation extérieur afin de favoriser un dégivrage plus efficace pendant les périodes froides.

Cette capacité de fonctionnement est pertinente pour une résidence de Sainte-Catherine, sur la Rive-Sud, mais la température minimale ne représente pas à elle seule la performance réelle.

Le tableau du fabricant indique, selon le modèle, les capacités maximales suivantes à −25 °C :

• 7 200 BTU/h;
• 8 800 BTU/h;
• 10 500 BTU/h;
• 12 900 BTU/h;
• 15 000 BTU/h.

La production disponible diminue donc avec la température extérieure. Pour savoir si la thermopompe peut couvrir seule les besoins d’une pièce pendant les périodes les plus froides, nous devons comparer sa capacité à basse température aux pertes de chaleur estimées.

Technologie Inverter et stabilité de la température

La technologie Inverter permet au compresseur de moduler sa vitesse. L’appareil peut augmenter sa production lors d’une forte demande, puis réduire graduellement son régime lorsque la pièce approche de la température souhaitée.

Cette modulation apporte plusieurs bénéfices concrets :

• moins de variations de température;
• des cycles plus longs;
• moins de démarrages complets;
• un meilleur contrôle de l’humidité;
• une consommation ajustée à la demande;
• un fonctionnement généralement plus silencieux.

Dans une pièce avec une fenêtre à proximité, cette adaptation est utile. Les gains solaires peuvent varier rapidement pendant la journée. L’appareil peut augmenter ou réduire sa capacité sans alterner continuellement entre l’arrêt et la pleine puissance.

Efficacité énergétique : jusqu’à 23,0 TRÉS2

Selon la capacité, la gamme airHome 600 atteint un TRÉS2 allant jusqu’à 23,0. Cette valeur représente l’efficacité saisonnière en climatisation selon la méthode d’essai actuelle.

Pour le chauffage, le CPSC2 de région climatique 5 atteint jusqu’à 9,2.

La page 4 de la brochure confirme aussi la certification ENERGY STAR pour les cinq combinaisons présentées. Ces données peuvent aider un propriétaire à comparer plusieurs appareils, mais elles doivent toujours être examinées avec la capacité à basse température.

Un appareil affichant un excellent rendement saisonnier ne sera pas nécessairement le meilleur choix s’il est mal dimensionné ou installé dans un emplacement où l’air circule difficilement.

FrostWash 3.0 : nettoyage du serpentin intérieur

L’une des fonctions distinctives de la Hitachi airHome 600 est la technologie FrostWash 3.0.

Le processus comporte trois phases :

1. le serpentin est chauffé afin de faciliter le détachement de certaines particules grasses;
2. il est refroidi jusqu’à environ −15 °C pour emprisonner des contaminants dans la glace;
3. la glace fond et entraîne les impuretés vers le système de drainage.

La fonction peut être déclenchée à partir de la télécommande ou de l’application airCloud Go. Elle peut aussi fonctionner automatiquement lorsque l’unité ne détecte personne dans la pièce.

Cette technologie contribue à garder le serpentin plus propre, mais elle ne remplace pas un entretien CVAC complet. La turbine, les filtres, le bac de récupération et le drain peuvent toujours accumuler de la poussière ou des dépôts.

Filtre PM2.5 et protection contre les odeurs

La série comprend un préfiltre en acier inoxydable et un filtre à charbon actif conçu pour capter de petites particules.

La documentation présente également une fonction de protection contre les moisissures. Après certaines séquences, l’appareil fait circuler de l’air dans ses composants et chauffe le serpentin afin de réduire l’humidité résiduelle.

Cette fonction peut limiter les conditions favorables aux odeurs, mais elle ne doit pas être considérée comme un traitement complet de l’air de toute la maison. Une thermopompe murale traite principalement l’air qui traverse son unité intérieure.

Pour conserver une bonne qualité d’air, nous recommandons de :

• nettoyer régulièrement les filtres;
• éviter d’obstruer le dessus de l’appareil;
• vérifier le drain;
• faire inspecter la turbine lorsque des dépôts apparaissent;
• utiliser le mode de nettoyage conformément aux recommandations du fabricant.

Fonctionnement silencieux dans une petite pièce

Le niveau sonore intérieur varie selon la capacité et la vitesse de ventilation. Les valeurs publiées débutent à environ 29 dB(A) en mode très silencieux pour plusieurs modèles. Hitachi mentionne aussi une valeur de 27 dB(A) dans certaines conditions particulières pour la combinaison de 12 000 BTU/h.

Le niveau sonore réel dépend également de l’installation.

Une plaque mal fixée, une conduite appuyée sur la structure ou un appareil installé contre un mur adjacent peut amplifier les vibrations. Dans ce projet, la marge laissée à gauche de l’unité aide à éviter un contact direct avec l’angle.

Lors de la mise en service, nous écoutons le fonctionnement à plusieurs vitesses afin de détecter :

• un bourdonnement;
• une vibration du boîtier;
• un contact entre une conduite et le mur;
• un bruit du volet;
• un écoulement irrégulier du condensat;
• un son anormal du ventilateur.

Wi-Fi et application airCloud Go

L’adaptateur Wi-Fi est inclus avec les combinaisons présentées dans la fiche technique.

L’application airCloud Go permet notamment :

• de contrôler la température à distance;
• d’établir une programmation hebdomadaire;
• de consulter une estimation de la consommation;
• d’utiliser certaines fonctions de géolocalisation;
• de commander l’appareil avec Amazon Alexa ou Google Home.

La fonction Smart Eco utilise un capteur de mouvement pour détecter l’inoccupation et réduire automatiquement la consommation. SleepSense ajuste graduellement la température pendant la nuit afin de limiter les variations.

Ces fonctions sont utiles, mais la programmation doit rester cohérente avec le fonctionnement Inverter. En hiver, il est souvent plus efficace de maintenir une température stable que de laisser la pièce refroidir fortement avant de demander une récupération rapide.

Réfrigérant R32 et diamètres de tuyauterie

La série Hitachi airHome 600 utilise du réfrigérant R32.

Les raccordements frigorifiques varient selon la capacité :

• 9 000 et 12 000 BTU/h : 1/4 po et 3/8 po;
• 15 000 et 18 000 BTU/h : 1/4 po et 1/2 po;
• plus grand modèle : 1/4 po et 5/8 po.

Cette différence devient particulièrement importante lors du remplacement d’un ancien système. Des conduites déjà présentes dans le mur ne sont pas automatiquement compatibles.

Nous vérifions leur diamètre, leur état, leur isolation, leur longueur et leur propreté. Une conduite inadéquate peut affecter le retour d’huile, la pression, la capacité et la durée de vie du compresseur.

Alimentation électrique adaptée au modèle

Tous les modèles présentés fonctionnent sur une alimentation nominale de 208-230 V, monophasée, 60 Hz.

L’ampacité minimale de circuit varie de 12 à 20 A, tandis que la protection maximale publiée est de 15 ou 25 A selon la capacité.

Le disjoncteur et le câblage ne doivent donc jamais être choisis seulement en fonction d’une habitude d’installation. La plaque signalétique de l’unité extérieure doit être consultée avant les travaux électriques.

Admissibilité potentielle aux programmes d’aide

La brochure indique que la série est admissible à la plupart des incitatifs provinciaux pour thermopompes.

L’admissibilité réelle dépend toutefois :

• des deux numéros de modèle;
• de la capacité reconnue à basse température;
• du type de bâtiment;
• de la date d’achat;
• de la date d’installation;
• des critères du programme au moment de la demande;
• des documents remis au propriétaire.

Nous recommandons de conserver la facture payée, les numéros de série, la preuve d’installation et une photo claire de la plaque signalétique extérieure. Les programmes et les montants peuvent changer; la combinaison exacte doit donc être vérifiée avant de promettre une aide financière.

Les erreurs à éviter dans une installation près d’un angle et d’une fenêtre

Installer l’appareil trop près du plafond

L’entrée d’air supérieure doit rester dégagée. Une installation excessivement haute complique également le retrait des filtres.

Coller l’unité au mur latéral

Un espace de service doit être conservé. Cette marge facilite l’ouverture, le nettoyage et l’accès aux raccordements.

Diriger le soufflage vers la fenêtre

L’air doit être projeté vers la pièce, et non circuler uniquement autour du vitrage.

Négliger le drain dissimulé

Une installation sans goulotte visible reste dépendante d’un drainage fiable. Il faut vérifier la pente et l’écoulement avant de refermer ou de sceller le passage.

Dimensionner l’appareil uniquement selon la largeur disponible

La puissance requise dépend du bâtiment et des charges thermiques. La thermopompe qui entre physiquement sur le mur n’est pas forcément celle qui répond aux besoins.

Endommager les finis existants

Les murs texturés et plafonds en panneaux doivent être percés avec méthode. Une découpe imprécise peut être difficile à réparer proprement.

Une installation discrète qui respecte le caractère de la pièce

Cette installation CVAC à Sainte-Catherine repose sur une série de décisions qui ne sont pas immédiatement visibles : choix de la hauteur, maintien d’un espace latéral, analyse du plafond, protection du revêtement mural, orientation du soufflage, drainage et passage dissimulé des conduites.

La thermopompe murale Hitachi airHome 600 s’intègre maintenant dans la partie supérieure du mur sans bloquer la fenêtre ni occuper la surface principale de la pièce. L’absence de goulotte apparente renforce la discrétion de l’ensemble.

Chez AirGreen, nous réalisons des installations de thermopompes murales à Sainte-Catherine, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Nous évaluons chaque emplacement en tenant compte du rendement, de l’entretien futur, de la structure et de la finition intérieure.

Une thermopompe efficace commence par un appareil bien choisi, mais sa performance à long terme dépend aussi de la qualité des raccordements, du tirage au vide, du drainage, de l’alimentation électrique et de la mise en service.
