Installation d'une thermopompe murale 2-têtes GREE FreeMatch R32 (GWHD(24)ND6MO) à Saint-Simon, MRC des Maskoutains

Le R32 remplace le R410A : ce que ça change pour vous, et ce que ça ne change pas

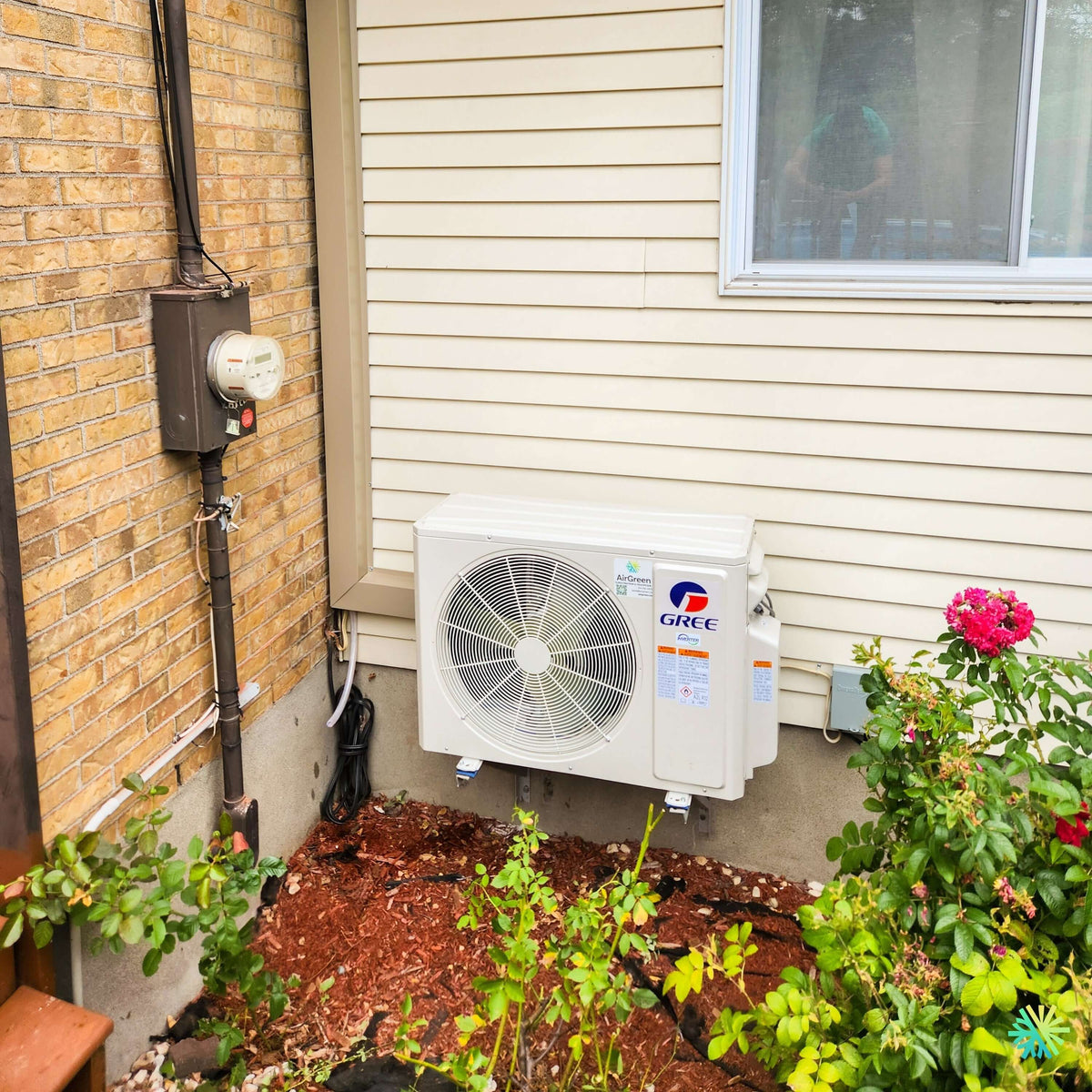

Sur la plaque de l'unité extérieure installée à Saint-Simon, il y a une étiquette orange, un losange, et trois caractères : A2L R32. La plupart des clients ne la regardent jamais. C'est pourtant la différence la plus importante entre l'appareil qu'on installe aujourd'hui et celui qu'on installait il y a cinq ans, et elle a des conséquences concrètes — sur le choix du modèle, sur qui peut faire l'entretien, et sur ce qui arrivera dans quinze ans.

Nous avons déjà écrit, pour un chantier de Sorel-Tracy, ce qu'il faut faire de la vieille tuyauterie quand on remplace un appareil au R410A par un appareil au R32. Cette page-ci traite la question en amont : pourquoi le changement a eu lieu, et ce qu'il implique.

Pourquoi l'industrie a changé de réfrigérant

Le R410A n'a jamais posé de problème de performance. Il pose un problème de potentiel de réchauffement planétaire (PRP). Sur le référentiel du 4ᵉ rapport du GIEC, couramment employé dans la réglementation, le R410A se situe autour de 2 088 et le R32 autour de 675 — environ le tiers. Les calendriers internationaux de réduction progressive des hydrofluorocarbures rendent les fluides à PRP élevé de plus en plus coûteux et de plus en plus rares, et les fabricants ont migré avant d'y être contraints.

Deux différences techniques comptent davantage que le chiffre :

1. Le R32 est un corps pur, le R410A est un mélange. Le R410A est composé pour moitié de R32 et pour moitié de R125. Un mélange peut se séparer — le composant le plus volatil s'échappe préférentiellement lors d'une fuite en phase vapeur — ce qui rend la composition résiduelle incertaine. Le R32, lui, est une seule molécule : ce qui reste dans le circuit est exactement ce qui y était. Cela ne rend pas une fuite acceptable, et nous ne « rajoutons pas juste un peu de gaz » : un système qui a perdu du réfrigérant a une fuite, et une fuite se trouve. Mais cela simplifie le diagnostic.

2. Il en faut moins pour la même capacité. Le R32 a une capacité volumétrique supérieure, donc un système au R32 fonctionne avec une masse de réfrigérant inférieure à celle d'un équivalent au R410A. Sur ce chantier, le GWHD(24) porte 1 700 g en charge d'usine — pour 24 000 BTU/h.

Ce que veut dire « A2L », et ce que ça ne veut pas dire

La classification A2L signifie : faible toxicité, légèrement inflammable. Ce n'est pas la même catégorie que le propane (A3), et ce n'est pas non plus « ininflammable » comme le R410A (A1). Le R32 demande une source d'inflammation forte et une concentration élevée dans un volume confiné.

Les conséquences pratiques ne sont pas symboliques :

• Une superficie minimale de pièce doit être vérifiée pour chaque pièce desservie, en fonction de la charge du système. Ce n'est pas une formalité : c'est un calcul que nous refaisons systématiquement, et sur la charge finale quand du réfrigérant a été ajouté, pas seulement sur la charge d'usine.
• Une hauteur minimale d'installation pour les têtes murales.
• Un détecteur de fuite A2L intégré à l'appareil. Nous avons expliqué en détail, dans notre page de Sainte-Anne-de-Bellevue, ce qu'il déclenche et surtout ce qu'il ne remplace pas — ni le calcul de superficie, ni l'étanchéité du circuit. Et comme nous l'avons écrit à Montréal-Nord : ce n'est pas un détecteur de fumée, et il ne protège personne d'un monoxyde de carbone.

La conséquence dont personne ne parle : votre entrepreneur doit être équipé

C'est le point le plus concret de cette section, et il devrait figurer dans votre grille de comparaison.

Les manomètres, les boyaux, les bouteilles de récupération, les balances et les procédures ne sont pas interchangeables entre réfrigérants. Une bouteille de récupération ayant contenu du R410A ne reçoit pas du R32. Un entrepreneur qui fait surtout du R410A n'est pas automatiquement outillé, formé et assuré pour du R32, et cela se voit rarement sur une soumission.

Deux questions à poser, à nous comme à n'importe qui d'autre :

1. « Votre équipe travaille-t-elle régulièrement avec des fluides A2L, et avec quel équipement dédié ? »
2. « Comment vérifiez-vous la superficie minimale de pièce, et sur quelle charge ? »

Et dans quinze ans ?

C'est la question que les clients posent le plus souvent quand on leur explique tout cela : si le R410A a été abandonné, le R32 le sera-t-il aussi ?

La réponse honnête est : probablement, un jour. Les réductions progressives se poursuivent, et des fluides à PRP encore plus faible existent déjà. Ce qui compte pour un propriétaire n'est pas de deviner la date, mais de retenir la leçon du R22, que nous avons développée dans notre page de Saint-Louis-de-Gonzague : ce n'est pas la disparition du fluide qui fait mal, c'est la disparition des pièces. Un appareil bien documenté, enregistré, entretenu et servi par un entrepreneur encore en affaires vieillit infiniment mieux qu'un appareil orphelin, quel que soit son réfrigérant.

La piscine, le spa et la thermopompe murale : trois appareils, un seul panneau

Dans les villages de la MRC des Maskoutains, les terrains sont grands et la piscine hors terre est la règle plutôt que l'exception. C'est une question que nous posons systématiquement à la soumission, et elle surprend toujours : « avez-vous une piscine ou un spa, et quand comptez-vous les faire fonctionner ? »

Ce n'est pas de la curiosité. Trois appareils saisonniers peuvent se retrouver sur le même bâtiment, et ils atteignent tous leur maximum au même moment de l'année.

Le mois de juillet est le pire moment de tous

• La pompe de filtration tourne huit à douze heures par jour.
• La thermopompe de piscine, s'il y en a une, tourne pour maintenir l'eau.
• La thermopompe murale est en climatisation, à sa charge la plus forte de l'année.

Chacun de ces appareils est parfaitement dimensionné individuellement. Ce qui pose problème, c'est la somme au niveau de l'entrée électrique, et cette somme n'est jamais l'affaire d'un seul entrepreneur. Le calcul de charge relève du maître électricien, et nous ne l'improvisons pas : nous fournissons nos chiffres — pour ce système, MCA 19,5 A et MOCP 25 A — et nous demandons que la vérification soit faite avant la signature, en déclarant les appareils de piscine existants et ceux qui sont prévus.

Deux appareils extérieurs ne se placent pas comme un seul

C'est l'erreur la plus fréquente, et elle est purement géométrique.

Une thermopompe de piscine rejette de l'air froid : elle prend la chaleur de l'air ambiant pour la donner à l'eau. Un condenseur de thermopompe murale en climatisation rejette de l'air chaud : il évacue la chaleur de la maison.

Les placer face à face, ou dans le même recoin, revient à demander à chacun de respirer ce que l'autre rejette. En été, l'appareil de piscine reçoit l'air chaud du condenseur — ce qui l'aide — mais le condenseur reçoit en retour un air appauvri et confiné, et sa pression de condensation monte. Le résultat est un appareil qui « manque de puissance » alors qu'il est correctement dimensionné, sans le moindre code d'erreur.

Ce que nous appliquons :

1. Jamais deux appareils dans le même recoin fermé. Nous avons documenté ce mécanisme à Oka — deux appareils dans une boîte dont l'air ne se renouvelle pas — et il vaut exactement de la même façon ici.
2. Les axes de soufflage ne se croisent pas. Chacun refoule vers une zone dégagée.
3. Une dalle par appareil, ou une dalle assez grande pour les deux avec leurs dégagements réels — pas la dalle qui existait déjà pour la pompe de filtration.
4. L'atmosphère de la piscine est chimique. Les vapeurs de chlore ou de brome dégagées par l'eau et par le cabanon attaquent l'aluminium des ailettes. Nous avons traité ce mécanisme en détail pour un spa à Côte-des-Neiges–Notre-Dame-de-Grâce, et il commande une distance et une orientation, pas seulement un rinçage annuel.

Le piège d'octobre, et il est électrique

Voici le point le plus concret de toute cette section, et il ne coûte rien à régler le jour de l'installation.

Le système de piscine est hiverné en octobre. La thermopompe murale, elle, chauffe la maison tout l'hiver.

Chaque automne, quelqu'un descend au panneau pour couper la piscine. Si les disjoncteurs ne sont pas identifiés clairement — et dans une maison où deux ou trois installations se sont ajoutées au fil des ans, ils le sont rarement — il y a une chance réelle que ce soit le mauvais qui soit coupé. Le propriétaire s'en aperçoit en novembre, quand la maison ne chauffe plus, et il appelle un entrepreneur.

Nos règles, écrites au dossier de remise :

• Aucun circuit partagé entre un appareil de piscine et le système CVAC. Jamais.
• Aucun sectionneur partagé non plus.
• Chaque disjoncteur est identifié par l'appareil qu'il alimente, en toutes lettres, et le répertoire du panneau est corrigé — y compris pour les circuits que nous n'avons pas installés, quand nous constatons qu'il ment.
• Le sectionneur extérieur du système CVAC est identifié lui aussi, parce qu'il sert au propriétaire pour couper l'alimentation avant le rinçage annuel du serpentin.

Un panneau dont les étiquettes mentent est dangereux pour le prochain électricien. C'est aussi, plus prosaïquement, la cause d'un appel de service en novembre qui n'aurait jamais dû exister.

Le système installé

Pourquoi le plus petit compresseur qui fait le travail

Cette configuration — deux têtes de 12 000 sur un compresseur de 24 000 — n'est pas nouvelle dans nos chantiers, et nous ne réécrirons pas ici l'argumentaire de sélection. Une seule raison mérite d'être ajoutée, et elle découle directement de la première moitié de cet article.

La superficie minimale de pièce exigée par le caractère A2L du R32 dépend de la charge du système. Un GWHD(24) porte 1 700 g. Un GWHD(36) en porte 2 700 g. Dans un bungalow de village aux pièces modestes, choisir le plus petit compresseur qui fait réellement le travail, c'est aussi choisir la contrainte de superficie la plus facile à respecter dans la plus petite pièce desservie.

Les 17 m de tuyauterie développée restent largement à l'intérieur de la précharge de 30 m : rien n'a été ajouté, et la vérification s'est donc faite sur la charge d'usine.

Deux têtes de 12 000 se situent par ailleurs au-dessus du plancher de modulation du système (7 500 BTU/h), ce qui veut dire qu'aucune des deux ne fera cycler l'appareil quand elle fonctionnera seule en mi-saison. Et la plus grosse tête représente exactement la moitié de la capacité du compresseur, ce qui laisse à chaque zone une marge réelle.

Les plinthes électriques ont été conservées dans les autres pièces.

Saint-Simon, dans la MRC des Maskoutains

Saint-Simon est une municipalité de la MRC des Maskoutains, en Montérégie — une MRC de 1 312 km² et 17 municipalités, autour de Saint-Hyacinthe, capitale agroalimentaire du Québec et première ville canadienne à obtenir le statut de technopole, en 1993.

Saint-Simon est une des paroisses souches du secteur : c'est de Saint-Simon et de Saint-Dominique que la paroisse de Saint-Liboire a été détachée, en 1856. Nous avons documenté deux chantiers à Saint-Liboire — une thermopompe murale et un système central — ainsi que des installations à Saint-Denis-sur-Richelieu, Saint-Damase, Saint-Bernard-de-Michaudville, Saint-Louis, La Présentation et Sainte-Madeleine.

Une note pratique pour nos clients comme pour nos répartiteurs : « Saint-Simon » seul ne suffit pas à identifier une municipalité au Québec. Saint-Simon (Maskoutains), Saint-Simon-de-Rimouski et Saint-Simon-les-Mines sont des endroits différents, séparés par des centaines de kilomètres. Précisez toujours la MRC ou la région.

Subventions

L'appareil est certifié ENERGY STAR et AHRI, condition d'entrée de la plupart des programmes québécois, dont LogisVert d'Hydro-Québec et Rénoclimat. L'admissibilité dépend du chauffage remplacé, du dossier du bâtiment et des modalités en vigueur au moment des travaux : nous la vérifions au dossier avant de la promettre.
