Une unité murale installée dans un espace restreint, près du plafond et d’une porte intérieure
Cette installation d’une thermopompe double zone Fujitsu Aquila XLTH à Boucherville illustre un type de projet où la qualité du résultat dépend autant du choix de l’équipement que de la précision du positionnement intérieur. Dans cette pièce, l’unité murale devait être installée sur une section de mur relativement courte, près d’un angle, à proximité d’une porte et sous un plafond présentant peu de hauteur disponible.
L’objectif était de créer une zone de confort efficace sans gêner la circulation, sans empiéter sur l’encadrement de la porte et sans diriger inutilement le flux d’air vers un obstacle immédiat. Nous devions également conserver un accès suffisant à l’appareil pour le nettoyage des filtres et les interventions futures d’entretien CVAC.

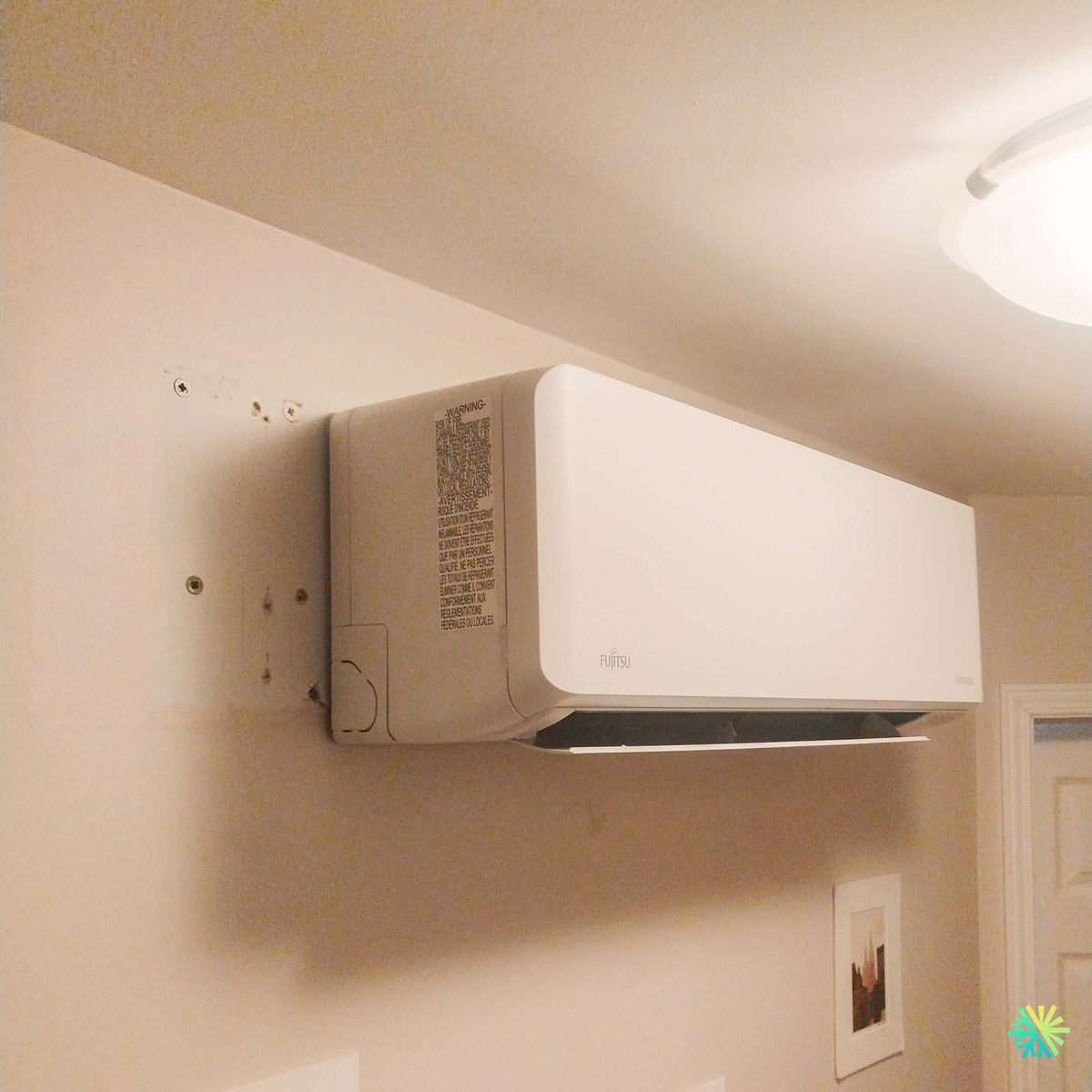

La photographie montre une unité intérieure Fujitsu AIRSTAGE fixée en hauteur, légèrement en retrait par rapport à l’ouverture de la porte. Son volet inférieur est ouvert, ce qui permet d’observer l’orientation du soufflage. Le panneau latéral comporte les avertissements techniques du fabricant, tandis que la façade blanche demeure sobre et discrète dans le décor clair de la pièce.
Plusieurs contraintes ont été intégrées au positionnement :
- espace limité entre le plafond et l’encadrement de la porte;
- proximité immédiate d’un angle intérieur;
- présence d’un luminaire au plafond;
- nécessité de conserver le mur inférieur utilisable;
- circulation de l’air vers la zone occupée;
- accessibilité du panneau frontal;
- absence d’obstacle devant la sortie d’air;
- parcours mécanique à planifier derrière ou à côté de l’unité.
Une fois terminée, une bonne installation de thermopompe murale peut sembler simple. Pourtant, quelques centimètres d’écart peuvent changer complètement le résultat. Une unité trop haute peut manquer d’air à l’aspiration. Une unité trop près de la porte peut nuire à son ouverture ou envoyer une partie importante du débit dans le corridor. Une unité trop près du coin peut limiter la diffusion latérale.
Pourquoi cet emplacement était stratégique
Dans une maison existante à Boucherville, les murs entièrement libres sont rarement nombreux. Ils peuvent être occupés par des meubles, des fenêtres, des cadres, des portes, des appareils d’éclairage ou des éléments structuraux invisibles.
L’emplacement choisi pour cette unité permet de conserver la partie centrale du mur disponible tout en utilisant une zone généralement peu exploitée. L’appareil est placé suffisamment haut pour distribuer l’air dans la pièce, mais il demeure positionné sous le plafond avec un dégagement fonctionnel.
Ce choix présentait plusieurs avantages :
- l’unité ne réduit pas l’espace au sol;
- elle ne bloque pas l’installation de mobilier;
- son soufflage peut atteindre le centre de la pièce;
- elle demeure éloignée des zones où une personne reste immobile;
- la porte voisine conserve sa fonction normale;
- l’appareil demeure accessible avec un escabeau;
- la finition blanche s’intègre au mur.
La proximité de la porte peut également favoriser une circulation partielle de l’air vers un espace adjacent lorsque celle-ci demeure ouverte. Il faut cependant comprendre qu’une unité murale est dimensionnée pour une zone précise. Elle ne remplace pas automatiquement une deuxième unité dans une pièce éloignée ou régulièrement isolée par une porte fermée.
Une thermopompe double zone pensée pour deux espaces distincts
L’unité intérieure photographiée représente l’une des deux zones raccordées au groupe extérieur Fujitsu Aquila XLTH. Une seconde unité intérieure dessert un autre secteur de la propriété.
Le principe du système double zone est simple : une seule unité extérieure alimente deux unités intérieures pouvant être contrôlées séparément.
Chaque zone peut disposer de ses propres réglages pour :
- la température;
- la vitesse du ventilateur;
- l’orientation des volets;
- les périodes de fonctionnement;
- le niveau de confort recherché;
- l’utilisation quotidienne ou occasionnelle.
Cette indépendance est particulièrement utile lorsque les deux espaces présentent des charges différentes. Une pièce exposée au soleil peut nécessiter plus de climatisation en après-midi, alors qu’une chambre ou un bureau peut demander une température plus stable et un fonctionnement plus discret.
Le système doit toutefois fonctionner dans un mode général compatible. Les deux unités peuvent chauffer avec des consignes différentes ou climatiser selon des réglages distincts, mais elles ne peuvent pas produire simultanément du chauffage dans une zone et de la climatisation dans l’autre.
La documentation Fujitsu consacrée aux systèmes multizones de série H précise que chaque unité intérieure peut être commandée indépendamment. Elle indique aussi que le système assure le chauffage et le refroidissement, mais pas simultanément dans des modes opposés.
Une série multizone conçue pour plusieurs configurations résidentielles
La série Fujitsu AIRSTAGE Aquila peut être associée à plusieurs formats d’unités intérieures selon la configuration du bâtiment.
Les possibilités présentées par Fujitsu comprennent notamment :
- les unités murales;
- les unités Slim Duct;
- les cassettes compactes;
- les unités Mid Static Duct.
Cette flexibilité est pertinente dans les projets de rénovation sur la Rive-Sud, où deux zones d’une même propriété peuvent demander des solutions différentes. Une unité murale peut convenir à une aire ouverte, tandis qu’une unité gainable peut être préférable dans une pièce où l’apparence intérieure ou l’espace mural impose une autre approche.
La documentation du fabricant présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h. Selon le modèle sélectionné, elles peuvent desservir de deux à cinq unités intérieures.
La capacité exacte du système installé dans cette propriété de Boucherville n’est pas lisible sur la photographie. Nous ne l’attribuons donc pas uniquement à partir du format du boîtier intérieur. Plusieurs unités Fujitsu d’apparence similaire peuvent correspondre à des capacités différentes.
Le dimensionnement doit commencer par la charge de chaque pièce
Dans une thermopompe double zone, chaque espace doit être analysé séparément avant de sélectionner la combinaison finale.
Pour la pièce photographiée, les facteurs pertinents comprennent :
- la superficie;
- la hauteur du plafond;
- le nombre de murs extérieurs;
- l’isolation;
- la présence d’un étage supérieur;
- la quantité et la dimension des fenêtres;
- l’orientation solaire;
- les infiltrations d’air;
- la fréquence d’utilisation;
- le nombre d’occupants;
- la présence d’équipements produisant de la chaleur.
Deux pièces ayant la même superficie peuvent nécessiter des capacités très différentes. Une pièce orientée au sud avec de grandes fenêtres peut accumuler beaucoup de chaleur en été. Une pièce intérieure protégée par d’autres espaces chauffés peut demander beaucoup moins de capacité.
Le dimensionnement uniquement basé sur un ratio approximatif de BTU par pied carré peut donc mener à une sélection incorrecte.
Les combinaisons autorisées par Fujitsu
Pour les systèmes double zone de la série H, Fujitsu publie plusieurs combinaisons possibles d’unités intérieures.
Les tableaux comprennent notamment :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces combinaisons indiquent que les appareils peuvent être raccordés ensemble sur le plan technique. Elles ne déterminent pas automatiquement la capacité appropriée à une propriété.
Fujitsu précise que ses tableaux de combinaison ne remplacent pas la sélection de capacité du système et recommande l’utilisation de son outil de conception pour choisir les équipements.
Cette distinction est importante pour éviter un système trop petit, trop grand ou mal équilibré entre les deux zones.
Une installation intérieure précise pour préserver le confort, l’entretien et la durabilité
Le dégagement supérieur et la reprise d’air
Une unité murale aspire généralement l’air par sa partie supérieure avant de le refroidir ou de le chauffer, puis de le rejeter par le volet inférieur.
L’espace entre le dessus de l’appareil et le plafond doit donc être suffisant pour ne pas restreindre la reprise d’air.
Une unité installée trop près du plafond peut présenter :
- un débit réduit;
- un fonctionnement plus bruyant;
- une baisse de performance;
- une température de soufflage moins stable;
- un accès difficile aux filtres;
- une difficulté à ouvrir le panneau frontal.
Dans cette installation, l’appareil occupe une zone haute du mur tout en conservant un espace visible avec le plafond.
Ce dégagement doit être vérifié selon les recommandations du fabricant et selon la géométrie réelle de la pièce. La présence d’un plafond légèrement irrégulier ou texturé peut aussi influencer les mesures.
La proximité du coin intérieur
L’unité se trouve près d’un angle. Ce positionnement exige de vérifier la diffusion de l’air afin qu’une partie importante du débit ne soit pas immédiatement bloquée par le mur adjacent.
Le volet inférieur doit pouvoir orienter l’air vers la zone occupée. La vitesse du ventilateur et l’oscillation peuvent ensuite être ajustées selon la taille de la pièce.
En climatisation, nous cherchons généralement à projeter l’air suffisamment loin avant qu’il ne descende progressivement.
En chauffage, l’air chaud ayant tendance à monter, une orientation davantage dirigée vers le bas permet de mieux traiter la zone occupée.
Le propriétaire peut améliorer le confort en utilisant :
- le mode automatique du ventilateur;
- une consigne stable;
- l’oscillation lorsque la pièce est large;
- une orientation plus basse en chauffage;
- une vitesse réduite pendant la nuit;
- une porte fermée lorsque la zone doit demeurer indépendante.
La porte voisine et le trajet du soufflage
La porte située à droite de l’appareil devait demeurer entièrement fonctionnelle. L’unité ne devait ni bloquer son ouverture ni créer une collision avec le cadre.
Le soufflage devait également rester dirigé vers l’intérieur de la pièce plutôt que vers l’ouverture.
Une unité installée trop près d’une porte peut perdre une partie de sa capacité utile lorsque l’air quitte immédiatement la zone. Cela peut provoquer une température moins uniforme, particulièrement si la porte donne sur un corridor ou une grande aire adjacente.
Nous positionnons donc l’appareil et ses volets selon la fonction principale de la pièce.
Une finition qui demande une préparation derrière l’unité
La photo permet d’apercevoir la partie latérale technique du boîtier. Cette zone accueille normalement certains raccordements et éléments de service, selon la direction choisie pour les conduites.
Derrière la finition visible se trouvent plusieurs composantes essentielles :
- les conduites frigorifiques;
- le câble de communication;
- le drain de condensation;
- les raccords évasés;
- l’isolant;
- la plaque de fixation;
- la pénétration murale.
Le passage doit être préparé avant de fixer définitivement l’unité.
La pénétration dans le mur doit présenter une pente appropriée vers l’extérieur lorsque la configuration le permet. Cette précaution facilite le drainage et limite le risque d’infiltration vers l’intérieur.
Le drainage de condensation
En mode climatisation, l’unité intérieure produit de l’eau de condensation. Cette eau doit être évacuée de façon continue.
Dans une pièce finie, une fuite peut endommager :
- le mur;
- la peinture;
- le plancher;
- les cadres;
- les meubles;
- les éléments décoratifs.
Nous vérifions que le drain possède une pente adéquate et qu’il ne comporte pas d’affaissement susceptible de retenir de l’eau.
Avant de terminer le chantier, nous réalisons un essai d’écoulement afin de confirmer que le bac se vide correctement.
Les problèmes de drainage les plus fréquents proviennent de :
- contre-pentes;
- conduits écrasés;
- raccords mal fixés;
- accumulation de poussière;
- pompe à condensat défectueuse lorsqu’une pompe est utilisée;
- sortie extérieure obstruée.
Pourquoi une capacité excessive peut nuire au confort
Un appareil plus grand n’est pas automatiquement meilleur.
Dans une petite pièce, une unité surdimensionnée peut atteindre très rapidement la température demandée. Le système réduit alors sa production avant d’avoir suffisamment brassé l’air ou retiré l’humidité.
Les conséquences possibles comprennent :
- des cycles courts;
- un courant d’air plus intense;
- une mauvaise déshumidification;
- des écarts de température;
- un bruit inutilement élevé;
- un partage déséquilibré de la capacité avec la deuxième zone.
Une unité bien dimensionnée peut fonctionner plus longtemps à faible régime. Ce comportement est généralement plus favorable au confort et à la stabilité de la température.
Capacité connectée et capacité réellement produite
Fujitsu permet certaines combinaisons dont la capacité intérieure totale dépasse la capacité nominale du groupe extérieur.
Par exemple, deux unités intérieures peuvent totaliser plus de BTU que la capacité indiquée sur l’unité extérieure. Cette pratique peut être acceptable lorsque les deux zones n’atteignent pas leur besoin maximal au même moment.
Elle ne crée toutefois pas de capacité supplémentaire.
La documentation Fujitsu précise que le dépassement de 100 % de capacité connectée n’augmente pas la production maximale du système.
Lorsque les deux zones demandent simultanément une forte puissance, la capacité du groupe extérieur est répartie entre elles.
Cette réalité doit être considérée dans une propriété où les deux espaces sont utilisés de façon intensive aux mêmes heures.
Technologie inverter et confort modulé
La technologie inverter permet au compresseur d’ajuster sa vitesse selon la demande.
Lorsque la température intérieure se rapproche de la consigne, le système peut réduire sa puissance plutôt que de s’arrêter complètement.
Cette modulation contribue à :
- maintenir une température plus régulière;
- limiter les variations soudaines;
- réduire les démarrages fréquents;
- améliorer le confort acoustique;
- adapter la capacité aux besoins des deux zones;
- prolonger les périodes de fonctionnement à faible régime.
Dans une pièce située près d’une porte, cette stabilité aide à compenser les petites variations liées aux ouvertures et à la circulation entre les espaces.
Chauffage en climat froid à Boucherville
Les versions climat froid de la série Aquila peuvent fonctionner en chauffage jusqu’à environ -26 °C, selon le modèle.
Cette caractéristique est pertinente pour les hivers de Boucherville et de la Rive-Sud de Montréal.
Il faut cependant distinguer :
- la température minimale de fonctionnement;
- la capacité disponible à cette température;
- la charge thermique réelle du bâtiment.
Une thermopompe peut continuer à fonctionner par grand froid tout en offrant une capacité différente de sa valeur nominale.
Lors de la sélection, nous devons vérifier les données de performance à basse température et les comparer aux pertes de chaleur de la propriété.
Mise en service du système double zone
Une installation fiable exige une mise en service complète.
Nos vérifications comprennent notamment :
- l’identification des deux zones;
- la correspondance entre les conduites et les câbles;
- la vérification des raccords;
- l’essai d’étanchéité;
- le tirage au vide;
- la confirmation de la stabilité du vide;
- l’ouverture des valves de service;
- la vérification des communications;
- l’essai individuel de chaque unité;
- l’essai simultané des deux zones;
- le contrôle du drainage;
- la vérification du soufflage;
- la lecture des températures;
- l’explication des commandes au propriétaire.
Sur un système multizone, une inversion entre les circuits frigorifiques et les câbles de communication peut provoquer des erreurs ou un fonctionnement incohérent.
Chaque connexion doit donc être identifiée avant la mise en marche.
L’importance du tirage au vide
Le tirage au vide sert à retirer l’air et l’humidité du circuit frigorifique avant la libération du réfrigérant.
Une évacuation insuffisante peut entraîner :
- une baisse de rendement;
- des pressions anormales;
- une contamination de l’huile;
- la formation d’acides;
- une usure prématurée du compresseur;
- des problèmes de fonctionnement à long terme.
Une simple purge ne remplace pas un tirage au vide professionnel réalisé avec les instruments appropriés.
Admissibilité aux programmes d’aide financière
L’admissibilité à une subvention dépend de la combinaison exacte installée.
Il faut confirmer :
- le numéro de modèle extérieur;
- les numéros des deux unités intérieures;
- la référence AHRI ou ENERGY STAR;
- la capacité certifiée à basse température;
- le type de propriété;
- les règles du programme;
- la date d’achat;
- la date d’installation;
- les pièces justificatives.
La marque Fujitsu ou la mention climat froid ne garantit pas automatiquement une aide financière.
La vérification doit porter sur le système complet, et non uniquement sur l’unité intérieure visible.
Les erreurs à éviter dans un espace restreint
Installer l’unité trop près du plafond
La reprise d’air peut être réduite et l’accès aux filtres peut devenir difficile.
Placer l’appareil trop près du coin
Le mur adjacent peut perturber la distribution de l’air.
Négliger l’ouverture de la porte
L’unité ne doit pas gêner le cadre, les pentures ou la circulation.
Diriger le débit vers le corridor
Une partie importante de la capacité peut quitter la zone prévue.
Choisir une unité trop grande
Un surdimensionnement peut réduire le confort et la déshumidification.
Oublier l’accès au panneau latéral
Les composantes doivent demeurer accessibles pour les interventions futures.
Négliger le drainage
Une fuite près d’une porte ou d’un mur fini peut produire des dommages visibles.
Fermer la finition avant les essais
Le drainage, les communications et les deux zones doivent être testés avant la fermeture complète.
Entretien recommandé
Pour conserver le rendement de cette thermopompe Fujitsu, les filtres doivent être inspectés régulièrement.
Un filtre obstrué peut entraîner :
- une baisse du débit;
- une augmentation du bruit;
- une température moins uniforme;
- une consommation plus élevée;
- une accumulation de poussière sur le serpentin;
- un fonctionnement déséquilibré entre les zones.
Le propriétaire devrait également surveiller :
- les bruits inhabituels;
- les écoulements d’eau;
- les odeurs persistantes;
- les variations importantes de température;
- la réponse de la télécommande;
- l’ouverture normale du volet;
- l’absence d’obstacle devant l’unité.
Un entretien CVAC professionnel permet de nettoyer plus profondément le serpentin, le rouleau de ventilation, le bac de condensation et les conduits de drainage.
Le résultat pour cette propriété de Boucherville
Cette installation d’une thermopompe double zone Fujitsu Aquila XLTH répondait à plusieurs contraintes intérieures : mur court, angle proche, plafond bas et porte adjacente.
La solution retenue permet :
- de traiter efficacement la pièce;
- de conserver la porte fonctionnelle;
- de préserver l’espace mural inférieur;
- de répartir l’air vers la zone occupée;
- de maintenir l’accès aux filtres;
- d’utiliser un seul groupe extérieur pour deux zones;
- de bénéficier d’un contrôle indépendant;
- d’intégrer discrètement l’appareil au décor.
Chez AirGreen, nous réalisons des installations de thermopompes murales et multizones à Boucherville, à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Notre travail consiste à adapter le système au bâtiment réel. La capacité, l’emplacement, le drainage, les conduites et la mise en service doivent former un ensemble cohérent.
Dans ce projet, la réussite repose sur une implantation précise dans un espace restreint. L’unité demeure discrète, accessible et positionnée pour offrir un confort stable dans la zone qu’elle dessert.
