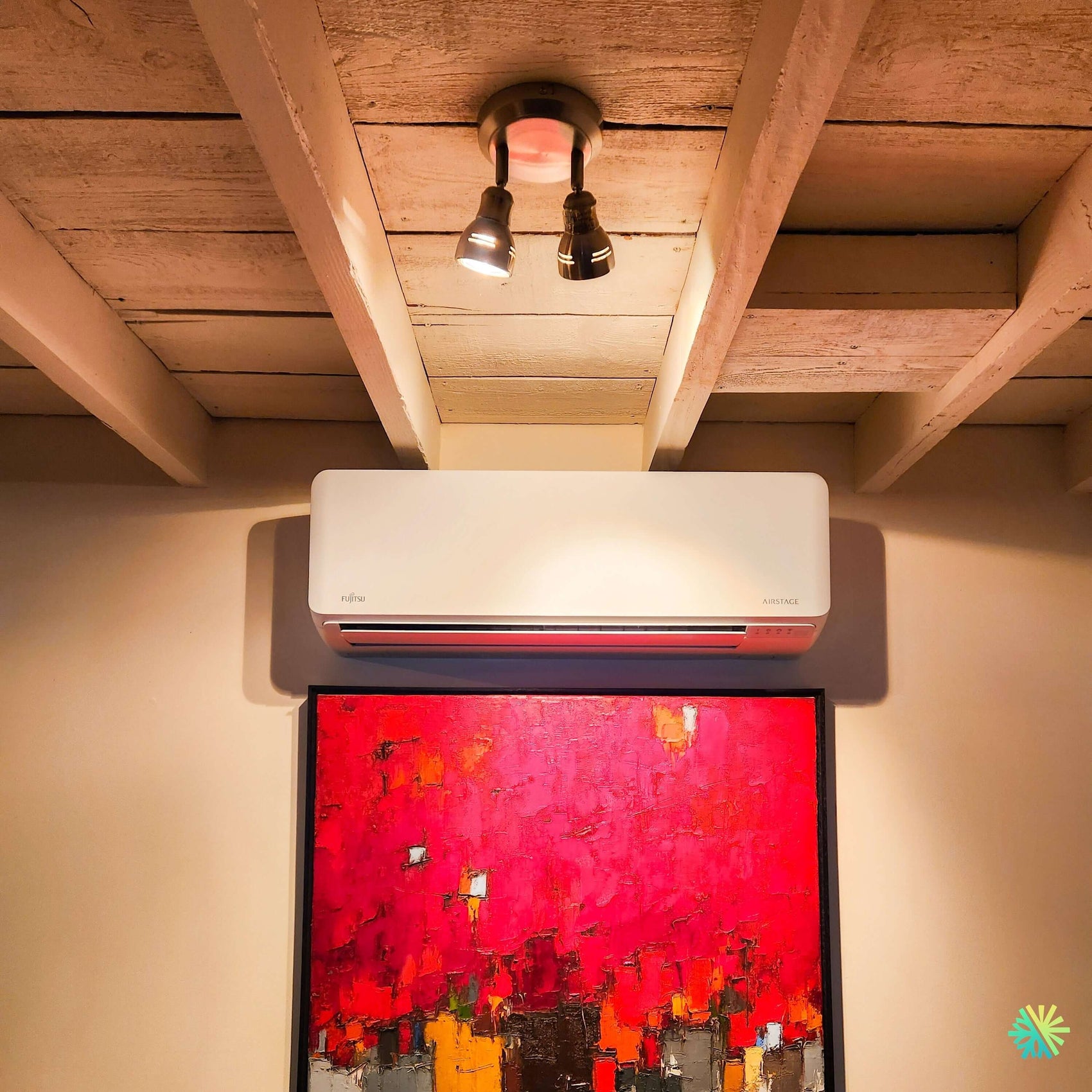

Une unité murale intégrée avec précision sous un plafond à poutres apparentes
Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Pierrefonds-Roxboro présentait une contrainte intérieure particulièrement intéressante : intégrer une unité murale moderne dans une pièce au plafond bas, ponctué de poutres apparentes, avec un tableau de grand format occupant déjà le centre du mur.
Notre équipe AirGreen devait trouver un emplacement qui permette à la fois une bonne circulation de l’air, un accès raisonnable pour l’entretien, un drainage fiable et une intégration visuelle cohérente avec l’aménagement existant. Sur la photographie, l’unité intérieure Fujitsu AIRSTAGE est installée directement au-dessus d’une œuvre aux couleurs rouges et orangées, dans l’axe central du mur. Le résultat paraît simple, mais il repose sur plusieurs décisions techniques prises avant même le premier percement.
Dans une installation de ce type, quelques centimètres peuvent faire la différence entre une unité bien intégrée et un appareil qui souffle contre une poutre, gêne l’éclairage ou devient difficile à nettoyer. Le plafond en bois, les poutres transversales et le luminaire situé juste au-dessus imposaient une analyse précise de l’espace disponible.
La solution retenue a permis de conserver l’œuvre en place, d’éviter une installation décentrée et de créer une diffusion d’air vers la zone occupée plutôt que vers le plafond ou les éléments décoratifs.
Pourquoi une thermopompe double zone était adaptée à cette propriété
Une thermopompe double zone comprend une seule unité extérieure raccordée à deux unités intérieures. Chaque tête murale peut être commandée séparément, ce qui permet de régler la température selon l’usage de chaque pièce.
À Pierrefonds-Roxboro, plusieurs maisons comprennent des agrandissements, des sous-sols aménagés, des pièces familiales avec plafonds particuliers ou des espaces qui ne réagissent pas de la même façon au système de chauffage principal. Deux zones permettent de mieux répondre à ces écarts sans installer deux compresseurs distincts à l’extérieur.
Une configuration double zone peut notamment être utilisée pour :
- un salon et une chambre;
- un rez-de-chaussée et un sous-sol;
- une pièce familiale et un bureau;
- une extension et la partie principale de la maison;
- deux secteurs séparés par un corridor ou un escalier.
Chaque unité intérieure peut être réglée indépendamment à l’aide de sa télécommande. Il faut cependant préciser que les zones doivent fonctionner dans le même mode général : le système peut chauffer ou climatiser, mais il ne peut pas chauffer une pièce pendant qu’il refroidit simultanément l’autre.
Cette caractéristique convient très bien à une résidence lorsque les deux espaces ont des besoins compatibles. Elle doit néanmoins être expliquée clairement avant l’installation afin que les occupants comprennent le fonctionnement réel du système multizone.
Une intégration qui tient compte des poutres apparentes
La photographie montre un plafond composé de planches de bois et de poutres saillantes. Cette architecture crée une ambiance chaleureuse, mais elle réduit l’espace libre au-dessus de l’unité murale.
Une tête de thermopompe Fujitsu aspire principalement l’air par sa partie supérieure avant de le traiter et de le redistribuer par le volet inférieur. L’appareil ne peut donc pas être installé trop près du plafond ou directement sous un obstacle qui limiterait l’admission d’air.
Nous devions tenir compte de plusieurs éléments :
- la distance entre la partie supérieure de l’unité et les poutres;
- la position du luminaire;
- l’ouverture du panneau frontal;
- l’accès aux filtres;
- la projection du volet de soufflage;
- le point de passage des conduites;
- la structure disponible derrière le mur.
Le choix final place l’appareil sous une section dégagée du plafond, entre les éléments structuraux visibles. Cette position permet à l’air d’entrer par le haut sans être complètement bloqué par les poutres.
Éviter qu’une poutre perturbe l’admission d’air
Lorsqu’une unité murale est installée sous une poutre, il ne suffit pas que l’appareil entre physiquement dans l’espace. Il faut aussi que l’air puisse circuler autour de la partie supérieure.
Un débit insuffisant peut entraîner :
- une diminution de la capacité;
- une hausse du bruit de ventilation;
- une température moins uniforme;
- une consommation plus élevée;
- un fonctionnement prolongé;
- une accumulation plus rapide de poussière sur les filtres.
Dans cette pièce, le dégagement devait être évalué selon la forme réelle du plafond plutôt qu’en mesurant uniquement la distance entre le mur et la première surface horizontale.
Le luminaire au-dessus de l’unité : un détail qui devait être considéré
Un luminaire à deux projecteurs est installé directement au-dessus de la thermopompe. Cette proximité peut influencer le choix de l’emplacement, surtout si les ampoules produisent beaucoup de chaleur.
Les sources de chaleur situées près d’une unité intérieure peuvent perturber la lecture de température si elles chauffent localement l’air autour de l’appareil. Une sonde qui détecte un air artificiellement plus chaud pourrait modifier le comportement du système.
Dans cette installation, l’orientation des projecteurs et leur utilisation devaient donc être prises en considération. Il est préférable d’éviter qu’une source lumineuse chaude soit dirigée continuellement vers le boîtier ou la prise d’air de l’unité.
Cette attention est importante dans les pièces comprenant :
- des projecteurs halogènes;
- des luminaires décoratifs très chauds;
- des foyers;
- des appareils de cuisson;
- des téléviseurs de grand format;
- des rayons solaires directs sur l’unité.
Le système doit mesurer une température représentative de la pièce, pas celle d’un point chaud localisé.
Une unité installée au-dessus d’une œuvre d’art
Le grand tableau rouge constitue l’élément visuel principal du mur. L’unité Fujitsu a été installée dans le même axe, ce qui crée une composition équilibrée plutôt qu’un appareil placé arbitrairement sur le côté.
L’emplacement au-dessus du tableau devait cependant respecter plusieurs critères techniques.
Le volet de soufflage ne doit pas diriger l’air contre le cadre
Le flux d’air sort par le bas de l’appareil. Si l’unité est installée trop près d’un objet volumineux, le jet peut frapper directement cet obstacle et revenir vers l’appareil.
Le tableau est suffisamment bas pour laisser le volet fonctionner et permettre à l’air de se projeter vers l’avant. Cette séparation aide à maintenir une diffusion efficace dans la pièce.
Une mauvaise disposition pourrait provoquer :
- un retour d’air chaud ou froid vers l’unité;
- une température non uniforme;
- un bruit accru;
- une sensation de courant d’air concentré;
- une baisse du rendement perçu.
Protéger les éléments situés sous l’appareil
Toute unité intérieure produit de l’eau de condensation en mode climatisation. Cette eau doit s’écouler correctement par le drain.
Lorsqu’une œuvre, un meuble ou un appareil électronique se trouve sous la thermopompe, la qualité du drainage devient encore plus importante. Une fuite provenant d’un raccord mal ajusté, d’un drain obstrué ou d’une contre-pente pourrait endommager les objets placés en dessous.
Nous accordons donc une attention particulière à :
- la pente du drain;
- l’étanchéité des raccords;
- la stabilité du bac de condensat;
- l’essai d’écoulement;
- l’isolation des conduites;
- la prévention de la condensation sur les tuyaux.
Dans ce projet, la présence du tableau exigeait une installation particulièrement propre et une vérification complète du drainage avant la remise en service de la pièce.
Le fonctionnement du système Fujitsu Aquila XLTH
La gamme Fujitsu AIRSTAGE Aquila est conçue pour les applications multizones. La documentation du fabricant présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, compatibles avec différentes combinaisons d’unités murales, de cassettes compactes et d’unités gainables.
Les versions de climat froid peuvent fonctionner en chauffage jusqu’à -26 °C, ce qui répond aux exigences particulières des hivers du Grand Montréal. Fujitsu indique également qu’une unité extérieure multizone peut permettre une capacité de connexion pouvant atteindre 130 %, selon les combinaisons autorisées.
Cette souplesse ne signifie toutefois pas que n’importe quelles unités peuvent être combinées sans calcul. Le fabricant fournit des tableaux précis et recommande l’utilisation de son logiciel de sélection pour confirmer la configuration.
La documentation précise aussi qu’un dépassement de 100 % de la capacité connectée n’augmente pas la capacité totale produite par le groupe extérieur. Lorsque les deux zones fonctionnent simultanément à forte demande, la puissance disponible est répartie entre elles.
Le compresseur Inverter et la modulation de capacité
La thermopompe Fujitsu utilise un compresseur à technologie Inverter. Contrairement à un appareil qui fonctionne seulement à pleine puissance ou à l’arrêt, le compresseur peut ajuster sa vitesse selon la demande.
Cette modulation permet :
- de maintenir une température plus stable;
- de réduire les écarts entre les cycles;
- de limiter les démarrages répétés;
- d’adapter la consommation à la charge réelle;
- de répartir la capacité entre les deux unités;
- d’améliorer le confort acoustique.
Dans une pièce comme celle photographiée, où les surfaces en bois et le plafond bas peuvent influencer la perception sonore, la modulation du compresseur et du ventilateur contribue à un fonctionnement plus discret.
L’emplacement de l’unité intérieure reste néanmoins déterminant. Même une machine silencieuse peut sembler bruyante si elle est installée dans un angle qui amplifie le son ou directement sous une structure rigide.
Une installation CVAC où l’esthétique reste au service du rendement
Le choix de la hauteur d’installation
L’unité est installée haut sur le mur afin de favoriser la distribution de l’air dans la pièce. L’air frais a tendance à descendre, tandis que l’air chaud monte. Une position élevée permet donc au volet motorisé d’orienter le flux vers la zone occupée.
La hauteur doit cependant rester compatible avec l’entretien. Les filtres doivent pouvoir être retirés et nettoyés sans démonter l’appareil ni déplacer des éléments fixes.
Dans cette pièce, la position a été déterminée en fonction :
- des poutres du plafond;
- de la hauteur du tableau;
- du luminaire;
- du passage des conduites;
- de la portée du flux d’air;
- de l’accès futur au panneau frontal.
Une unité installée trop bas aurait réduit l’espace au-dessus de l’œuvre. Une unité installée trop haut aurait pu restreindre l’admission d’air et compliquer l’ouverture du panneau.
Le passage discret des conduites
Une unité murale double zone doit être raccordée à l’unité extérieure par deux conduites frigorifiques, un câble de communication et d’alimentation selon le système, ainsi qu’un drain de condensat.
Le point de sortie doit être déterminé avant de fixer la plaque murale. Un décalage de quelques centimètres peut entraîner :
- une unité non centrée;
- une courbe trop serrée dans les tuyaux;
- une pente insuffisante du drain;
- un boîtier qui ne repose pas correctement;
- des conduites visibles inutilement dans la pièce.
Dans une installation au-dessus d’un tableau, il est particulièrement important d’éviter une descente intérieure apparente qui nuirait à l’aménagement du mur.
Nous planifions donc le parcours des conduites en fonction de la structure, de l’accès extérieur et des obstacles présents dans la pièce.
Le dimensionnement : plus complexe qu’une règle par pied carré
La photographie ne permet pas d’établir la capacité exacte de l’unité installée. Le dimensionnement doit être basé sur une analyse du bâtiment, et non uniquement sur la largeur de la pièce.
Nous considérons notamment :
- la superficie;
- la hauteur du plafond;
- le nombre de murs extérieurs;
- le type d’isolation;
- la quantité de vitrage;
- l’orientation solaire;
- les infiltrations d’air;
- l’étage;
- l’usage de la pièce;
- la capacité de l’autre zone;
- la demande simultanée des deux unités.
Dans un système double zone, chaque tête intérieure peut sembler correctement dimensionnée lorsqu’elle fonctionne seule, mais la combinaison doit aussi être vérifiée lorsque les deux zones demandent du chauffage ou de la climatisation au même moment.
Pourquoi le surdimensionnement peut nuire au confort
Une machine trop grande peut atteindre rapidement la température demandée puis réduire fortement son fonctionnement ou s’arrêter. En mode climatisation, cela peut limiter la déshumidification.
La pièce devient fraîche, mais demeure humide. Les occupants peuvent alors abaisser davantage la consigne, ce qui augmente la consommation sans résoudre complètement le problème d’humidité.
Un bon dimensionnement cherche donc un équilibre entre :
- la capacité de pointe;
- la modulation minimale;
- la durée des cycles;
- la déshumidification;
- la performance à basse température;
- la répartition entre les deux zones.
Les erreurs à éviter dans une pièce avec plafond apparent
Installer l’unité sous une poutre sans vérifier le débit d’air
Une poutre peut bloquer l’admission supérieure même si l’appareil semble bien entrer dans l’espace.
Négliger la chaleur produite par l’éclairage
Un projecteur chaud près de la sonde peut fausser la lecture de température.
Placer l’unité trop près d’une œuvre ou d’un meuble
Le volet doit pouvoir s’ouvrir complètement et projeter l’air au-delà des objets situés sous la machine.
Rendre les filtres inaccessibles
Une installation esthétique qui empêche l’entretien devient rapidement problématique.
Percer avant d’avoir confirmé le drainage
Le drain doit suivre une pente adéquate. Le percement ne doit pas être choisi uniquement selon le chemin le plus court vers l’extérieur.
Utiliser une capacité approximative
Une règle générale en BTU par pied carré ne tient pas compte des fenêtres, de l’isolation, des poutres, de l’étage et du comportement simultané des zones.
L’entretien recommandé pour une thermopompe murale Fujitsu
Les filtres doivent être inspectés régulièrement. Dans une pièce fréquentée, les poussières, fibres textiles et particules peuvent s’accumuler rapidement.
Un entretien courant comprend :
- le nettoyage des filtres;
- l’inspection du serpentin intérieur;
- la vérification du drain;
- l’examen du ventilateur;
- le contrôle des conduites;
- l’inspection de l’unité extérieure;
- le retrait des feuilles et débris;
- l’observation des bruits inhabituels.
Une baisse de débit d’air est souvent causée par des filtres sales. Lorsque l’air circule moins bien, le système fonctionne plus longtemps et peut donner l’impression de ne plus fournir la même capacité.
Dans une installation située au-dessus d’une œuvre, il est également prudent d’observer périodiquement le dessous de l’unité afin de repérer rapidement toute trace d’humidité.
Une réalisation adaptée au caractère de la maison
Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Pierrefonds-Roxboro montre qu’un projet CVAC réussi ne consiste pas uniquement à fixer une unité sur un mur libre.
Il fallait ici composer avec un plafond bas, des poutres apparentes, un luminaire central et une œuvre de grand format. Notre équipe a positionné l’unité de façon à préserver l’équilibre visuel de la pièce tout en maintenant les conditions nécessaires à son fonctionnement.
L’appareil est centré, le volet demeure libre, l’admission supérieure n’est pas complètement obstruée et le tableau peut rester en place. Le système double zone permet en parallèle de desservir un second secteur de la résidence à partir de la même unité extérieure.
Chez AirGreen, nous réalisons des installations de thermopompes multizones, de climatiseurs muraux et de systèmes de chauffage à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Chaque projet est planifié selon la structure du bâtiment, l’aménagement intérieur, les besoins thermiques et les conditions d’entretien futures. Cette approche est particulièrement importante dans les maisons où les murs, les plafonds et les éléments décoratifs laissent peu de place à l’improvisation.
Une installation propre doit être esthétique le jour des travaux, mais aussi fonctionnelle en pleine canicule, fiable pendant l’hiver et accessible plusieurs années plus tard. C’est cette combinaison de précision, de planification et de compréhension technique qui permet à la thermopompe Fujitsu de fournir un confort durable dans les deux zones de la propriété.
