Installation d’une thermopompe double zone Fujitsu Aquila XLTH à Très-Saint-Rédempteur, en Montérégie

Une installation multizone pensée pour chauffer deux espaces avec une seule unité extérieure

À Très-Saint-Rédempteur, en Montérégie, nous avons réalisé l’installation d’une thermopompe double zone Fujitsu Aquila XLTH afin d’offrir un contrôle précis du confort dans deux secteurs distincts de la propriété. Le projet devait répondre à plusieurs contraintes concrètes : assurer un chauffage fiable durant l’hiver québécois, limiter l’encombrement à l’extérieur, permettre une gestion indépendante des températures et protéger l’équipement contre l’humidité ainsi que l’accumulation de neige.

Plutôt que d’installer deux systèmes complètement séparés, nous avons retenu une solution multizone reposant sur une seule unité extérieure Fujitsu AIRSTAGE alimentant deux unités intérieures. Cette configuration réduit le nombre de compresseurs autour du bâtiment tout en permettant aux occupants de régler chaque zone selon son utilisation réelle.

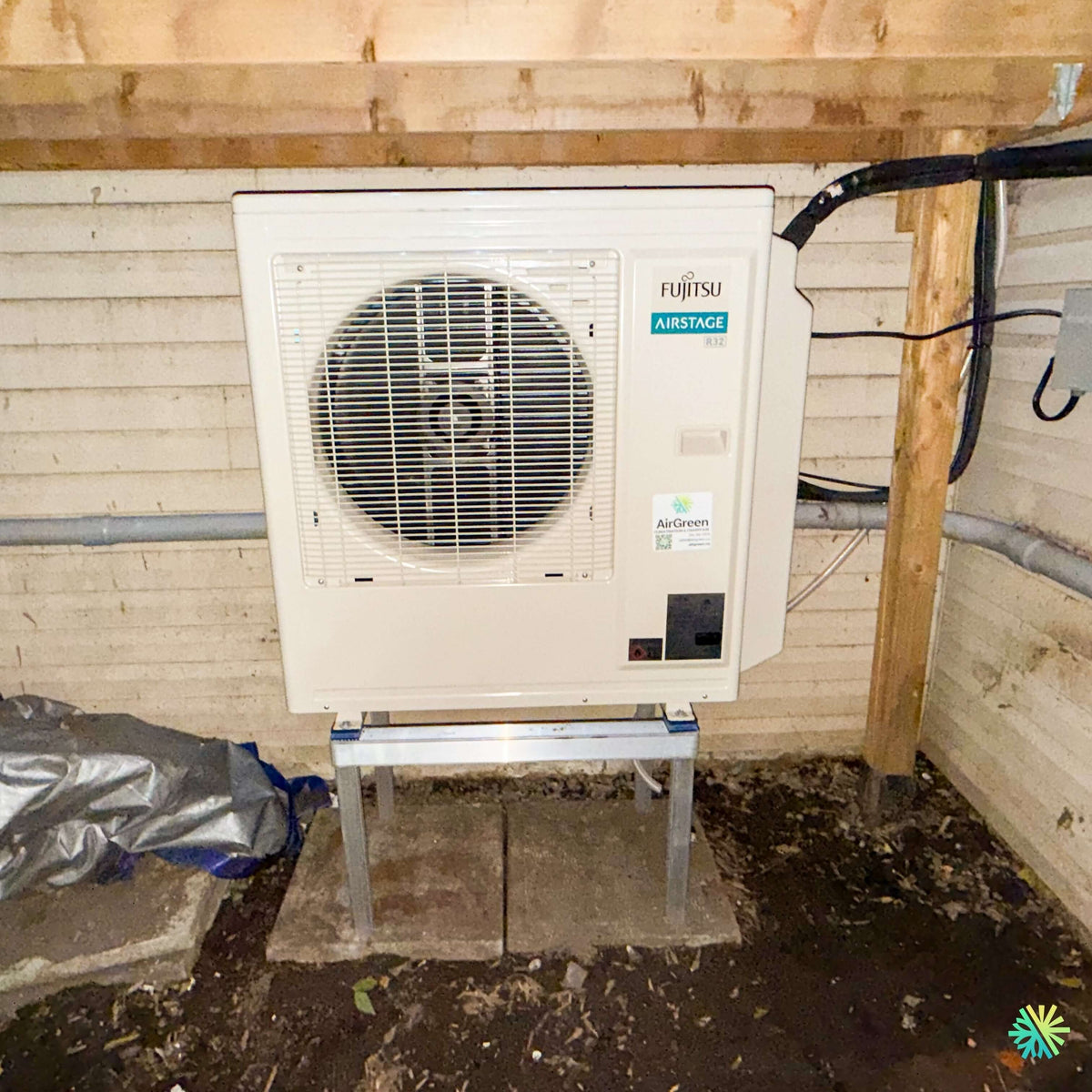

La photographie du projet montre une installation effectuée sous une structure de bois, contre un mur de fondation. L’emplacement était relativement compact et demandait une préparation attentive. Nous avons installé l’unité extérieure sur un support métallique surélevé, lui-même déposé sur des dalles de béton. Cette méthode crée une base stable et maintient la thermopompe à distance du sol, où l’eau, la terre, les feuilles et la glace pourraient autrement nuire à son fonctionnement.

Pourquoi choisir une thermopompe double zone?

Une thermopompe double zone est particulièrement intéressante lorsqu’une maison comprend deux espaces dont les besoins ne sont pas identiques. Il peut s’agir, par exemple :

• d’un rez-de-chaussée et d’un étage;
• d’une aire de vie et d’un sous-sol;
• d’une maison principale et d’une pièce ajoutée;
• de deux logements ou secteurs occupés à des heures différentes;
• d’une chambre et d’un grand espace commun.

Chaque unité intérieure possède sa propre commande. Il devient ainsi possible de maintenir une température confortable dans la zone occupée sans devoir conditionner les deux espaces de la même manière.

La documentation Fujitsu précise que les systèmes multizones AIRSTAGE permettent une commande indépendante de chaque unité intérieure. Le système peut assurer le chauffage ou le refroidissement de l’ensemble des zones, mais les unités intérieures ne peuvent pas fonctionner simultanément dans des modes opposés. Autrement dit, une zone ne peut pas climatiser pendant que l’autre chauffe. Cette particularité doit être clairement expliquée au propriétaire avant l’installation afin que le fonctionnement réel corresponde à ses attentes.

Une gamme conçue pour les conditions hivernales québécoises

Le modèle Fujitsu Aquila XLTH appartient à une catégorie de thermopompes adaptée aux climats froids. Dans la documentation technique fournie pour la série H Aquila et Aquila CTEB, Fujitsu indique que les versions destinées au climat froid peuvent continuer à chauffer jusqu’à une température extérieure de -26 °C.

Cette capacité est particulièrement pertinente à Très-Saint-Rédempteur, où les températures hivernales peuvent descendre largement sous le point de congélation. Une thermopompe conventionnelle mal sélectionnée peut perdre une partie importante de sa capacité lorsque le mercure chute. Le choix d’un appareil pour climat froid permet de prolonger les périodes durant lesquelles le compresseur demeure la principale source de chauffage.

Cela ne signifie pas que tous les bâtiments peuvent se passer automatiquement d’un chauffage d’appoint. La performance réelle dépend notamment :

• de la superficie et du volume à chauffer;
• de l’isolation des murs et de la toiture;
• de la qualité des fenêtres;
• du niveau d’infiltration d’air;
• de l’orientation du bâtiment;
• de la capacité des unités intérieures;
• de la température de conception utilisée pour le calcul des charges.

Chez AirGreen, nous ne sélectionnons pas une thermopompe uniquement à partir de la superficie approximative de la maison. Une bonne sélection exige une analyse des besoins de chacune des zones.

La capacité d’une multizone ne doit pas être choisie par simple addition

La gamme Fujitsu Aquila comprend plusieurs formats d’unités extérieures. Selon la documentation transmise, les appareils de la série H sont proposés dans des capacités nominales de 18 000, 24 000, 36 000 et 45 000 BTU/h, avec la possibilité de connecter de deux à cinq unités intérieures selon le modèle.

Pour une installation double zone, il serait tentant d’additionner simplement la capacité nominale des deux têtes murales. Cette méthode peut toutefois mener à une mauvaise sélection.

Fujitsu autorise certaines combinaisons dont la capacité totale des unités intérieures dépasse 100 % de la capacité nominale de l’unité extérieure. Le fabricant précise cependant qu’un tel dépassement n’augmente pas la capacité de production réelle du système. La capacité disponible est partagée entre les zones en fonction de la demande et des conditions de fonctionnement.

Par exemple, une unité extérieure de 18 000 BTU/h peut accepter certaines combinaisons de deux unités intérieures dont le total nominal est supérieur à 18 000 BTU/h. Cela ne transforme pas pour autant le compresseur en appareil de 22 000 ou de 24 000 BTU/h. Lorsque les deux zones demandent leur capacité maximale au même moment, la puissance disponible doit être répartie.

C’est pourquoi Fujitsu recommande d’utiliser son logiciel de sélection Design Simulator pour confirmer les combinaisons et les performances du système. Les tableaux de combinaison servent à vérifier si un assemblage est autorisé; ils ne remplacent pas le calcul des charges ni la sélection technique complète.

Une seule unité extérieure, mais deux besoins de confort

Dans ce projet de Très-Saint-Rédempteur, l’objectif n’était pas simplement de fixer deux unités murales et de les raccorder à un compresseur. Nous devions réfléchir à la manière dont les deux espaces seraient utilisés.

Une zone occupée durant la journée peut demander davantage de chauffage au matin, tandis qu’une chambre peut nécessiter une température plus basse. En été, une pièce orientée vers le soleil peut avoir une charge de climatisation beaucoup plus élevée qu’une pièce située du côté ombragé.

Une configuration double zone permet d’ajuster le fonctionnement plus précisément qu’un système central à thermostat unique. Elle contribue également à réduire les écarts de température souvent observés entre deux étages ou entre un sous-sol et le niveau principal.

Ce que l’image révèle sur l’installation extérieure

La photographie montre plusieurs décisions techniques importantes.

Un support métallique surélevé

L’unité extérieure a été installée sur une table métallique afin de conserver un dégagement suffisant par rapport au sol. En hiver, cette hauteur aide à protéger la partie inférieure de la thermopompe contre :

• la neige poussée autour du bâtiment;
• la glace produite pendant les cycles de dégivrage;
• les éclaboussures et l’humidité;
• les feuilles et débris accumulés;
• le contact prolongé avec la terre.

Pendant un cycle de dégivrage, une thermopompe évacue de l’eau. Cette eau doit pouvoir s’écouler sans former une masse de glace directement sous l’appareil ou autour de sa base.

Une fondation stabilisée avec des dalles

Les pattes du support reposent sur des dalles de béton. Cette approche contribue à répartir le poids et à limiter l’enfoncement du support dans le sol. Une unité extérieure installée directement sur une surface meuble risque de se déplacer avec le gel, le dégel ou l’érosion du sol.

Un appareil qui perd son niveau peut subir davantage de vibrations et exercer des contraintes inutiles sur les raccordements frigorifiques.

Un dégagement conservé devant le ventilateur

La face avant de l’unité demeure ouverte. Cette zone doit rester dégagée afin que le ventilateur puisse évacuer l’air correctement.

L’installation sous une structure demande une attention particulière. Il faut vérifier que l’air rejeté ne soit pas emprisonné puis aspiré de nouveau par l’appareil. Une recirculation excessive peut réduire les performances et augmenter la pression de fonctionnement.

Le propriétaire doit également éviter d’entreposer des sacs, du bois, des panneaux ou d’autres objets devant la thermopompe.

Une tuyauterie protégée et dirigée vers le bâtiment

Les conduites frigorifiques et le câblage sont acheminés vers le mur, puis vers les unités intérieures. Sur ce type d’installation, nous portons une attention particulière aux rayons de courbure, à l’isolation des conduites et à la protection des passages extérieurs.

Une isolation endommagée peut favoriser la condensation, les pertes thermiques et la dégradation prématurée des matériaux. Les ouvertures pratiquées dans l’enveloppe du bâtiment doivent également être scellées afin de réduire les infiltrations d’air, d’eau et d’insectes.

Les étapes qui font la différence dans une installation CVAC multizone

Planifier le trajet des conduites avant de percer

Avec une thermopompe double zone, chaque unité intérieure doit être reliée à l’unité extérieure. Le trajet des conduites influence directement :

• l’apparence finale;
• la longueur totale de tuyauterie;
• la facilité d’entretien;
• les pertes de charge;
• le positionnement des drains;
• le coût du projet.

Une erreur fréquente consiste à choisir l’emplacement des unités intérieures uniquement selon l’esthétique, sans vérifier le parcours nécessaire vers l’extérieur. Un emplacement séduisant à l’intérieur peut exiger plusieurs détours, des cache-tuyaux supplémentaires ou une pompe à condensat.

Nous privilégions, lorsque la configuration du bâtiment le permet, des parcours courts, accessibles et compatibles avec un drainage gravitaire.

Effectuer les raccordements frigorifiques avec précision

Une installation fiable exige plus que le serrage des raccords. Nos techniciens doivent notamment :

1. couper et préparer proprement les conduites de cuivre;
2. produire des évasements réguliers;
3. serrer les raccords au couple approprié;
4. effectuer un test d’étanchéité;
5. réaliser une mise sous vide complète;
6. confirmer la tenue du vide;
7. vérifier les paramètres de fonctionnement après le démarrage.

Une fuite minime peut réduire la capacité de chauffage, augmenter la consommation électrique et endommager le compresseur à long terme.

Gérer correctement les condensats des deux zones

En climatisation, chacune des deux unités intérieures produit de l’eau de condensation. Les drains doivent être inclinés correctement et évacuer l’eau vers un endroit approprié.

Un drain mal installé peut provoquer :

• des gouttes à l’intérieur;
• des taches sur les murs;
• des odeurs;
• la formation de biofilm;
• un refoulement dans le bac de condensation.

Lorsque le drainage naturel est impossible, une pompe à condensat peut être nécessaire. Cette solution doit toutefois demeurer accessible pour l’entretien.

Protéger l’appareil sans bloquer la circulation d’air

La structure visible au-dessus de l’unité offre une certaine protection contre les précipitations directes. Cependant, une thermopompe ne doit jamais être enfermée dans un caisson trop étroit.

Il faut conserver les dégagements prescrits autour de l’appareil, particulièrement devant la sortie d’air et à proximité des prises d’air. Ajouter des panneaux décoratifs, des murs ou un abri fermé après l’installation peut nuire au rendement.

Prévoir l’accès pour le service

L’unité demeure accessible par l’avant et les côtés, ce qui facilitera les inspections, le nettoyage du serpentin et les interventions futures.

Un appareil techniquement bien installé, mais impossible à entretenir sans démonter une clôture ou déplacer une structure, entraîne des coûts inutiles pour le propriétaire.

Les erreurs à éviter avec une thermopompe multizone

Parmi les problèmes que nous rencontrons le plus souvent lors de corrections d’installations réalisées ailleurs, certains reviennent régulièrement :

• choisir la capacité uniquement selon le nombre de pieds carrés;
• installer les unités intérieures trop près du plafond;
• négliger le partage de capacité entre les zones;
• sous-estimer l’importance du drainage;
• placer le compresseur trop près du sol;
• bloquer la sortie d’air avec du rangement;
• utiliser une combinaison d’unités non approuvée;
• omettre de protéger correctement l’isolation extérieure;
• sélectionner une multizone alors que deux systèmes simples seraient mieux adaptés.

Une multizone est avantageuse, mais elle n’est pas automatiquement la meilleure solution pour chaque bâtiment. Si les deux zones ont des charges très différentes ou doivent fonctionner fréquemment dans des modes opposés, deux systèmes indépendants peuvent parfois offrir davantage de flexibilité.

Conseils d’entretien après l’installation

Pour préserver le rendement de cette thermopompe Fujitsu, nous recommandons au propriétaire de nettoyer régulièrement les filtres des unités intérieures et de vérifier visuellement l’unité extérieure.

En hiver, il faut :

• retirer la neige accumulée autour du support;
• éviter de frapper la glace avec un outil métallique;
• laisser les prises et sorties d’air dégagées;
• surveiller toute accumulation anormale de glace;
• ne pas recouvrir complètement l’appareil.

En été, il est utile de vérifier que le serpentin extérieur n’est pas obstrué par des feuilles, de la poussière ou des débris végétaux.

Un entretien professionnel périodique permet aussi d’inspecter les drains, les serpentins, les raccordements électriques et le fonctionnement général du système.

Une solution pertinente pour Très-Saint-Rédempteur et l’ensemble du Grand Montréal

Cette installation illustre bien les avantages d’une thermopompe double zone Fujitsu Aquila XLTH lorsqu’elle est sélectionnée et installée selon les besoins réels du bâtiment.

Le propriétaire bénéficie maintenant :

• d’un contrôle indépendant dans deux zones;
• d’une seule unité extérieure;
• d’un chauffage adapté au climat froid;
• d’une climatisation efficace en été;
• d’une installation surélevée et stable;
• d’un accès adéquat pour l’entretien;
• d’une intégration propre près de la fondation.

Chez AirGreen, nous réalisons des projets de chauffage, ventilation et air climatisé à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans plusieurs municipalités de la Montérégie. Chaque projet est planifié selon la configuration du bâtiment, les besoins des occupants, les contraintes d’installation et les exigences du fabricant.

Cette attention portée au dimensionnement, au positionnement et aux détails de finition permet d’obtenir une installation CVAC durable, accessible et réellement adaptée aux hivers québécois.
